Компьютеризированная автоматическая линия для производства гофрокоробов VIKING

Высокоскоростная компьютеризированная автоматическая линия с производительностью до 180 заготовок в минуту. Широкий спектр форматов и вариантов компановки оптимален для производства любых гофрокоробов любой сложности. Возможность установки 5 флексосекций позволяет добиваться полноцветной печати высокого качества.

Линия VIKING сформирована по модульному принципу и состоит из следующих секций:

вакуумно-роликовая подача заготовок;
секция флексографической печати (до пяти модулей);
просекательно-рилевочная секция (слоттер);
секция ротационной высечки;
автоматический листоукладчик;

Дополнительные опции:

камерракельная система, керамические анилоксовые валы для секции печати;
система "Doctor Blade" для секции печати;
вакуумный трансфер заготовок;
секция лакирования;
секция сушки;
комплектация просекательно-рилевочной секции (слоттера) муфтами ротационной высечки для просечки вентиляционных отверстий, ручек и деталей сложной конфигурации;
слоттер с предрилевками и настроечными винтовыми парами высокой точности;
двухголовочный слоттер;
вибростол;
фальцевально-склеивающая секция "Inline";

Технические параметры

Технические данные	VIKING 0950х2200	VIKING 1300х2400	VIKING 1600х2600	VIKING 2200х3000
Макс. скорость (заг./мин)	200	180	160	100
Макс. размер заготовки (мм)	950x2200	1270х2400	1600х2600	2200x3000
Макс. размер заготовки при Skip Feeding (мм)	1100х2200	1450х2400	1800х2600	2500х3000
Макс. размер печати (мм)	950x2000	1270х2200	1600х2400	2200x2800
Мин. размер заготовки (мм)	270 x 600	370 x 600	450 x 600	600x700
Точность печати (мм)	≤± 0,5	≤± 0,5	≤± 0,5	≤± 0,5
Точность просечки (мм)	≤ ± 1,5	≤ ± 1,5	≤ ± 1,5	≤ ± 1,5
Мин. дистанция между слоттерными ножами (мм)	260х60х260х60	280х80х280х80	280х80х280х80	280x80x280x80
Макс. глубина просечки (мм)	235	320	400	550
Толщина флексоклише (мм)	3-8	3-8	3-8	3-8
Толщина заготовки (мм) **	2-11	2-11	2-11	2-11
Диаметр штампонесущего вала (мм)	260	372	477	664
Диаметр печатного вала (мм)	308	420	520	712
Расход воздуха (м³)	0,8	0,8	0,8	1,2
Мощность (кВт) (базовая комплектация)*	38	38	41,5	45
Габаритные размеры (м) (базовая комплектация)*	12,0х4,6х2,3	13,0х4,8х2,3	14,5х5,2х2,5	16,0х5,6х3,0

* Базовая комплектация - секция подачи + 2 секции флексопечати + секция слоттера + секция ротора + листоуклачик.

** Возможность работы с микрогофрокартоном толщиной от 1,5 мм.

*** На всех моделях возможна максимальная ширина заготовки от 1800 до 3000 мм.

Особенности конструкции

Секции устанавливаются на рельсы и соединяются при помощи пневматических замков;
Автоматическая вакуумно роликовая подача заготовок "SUN" (USA);
Все секции оснащены сенсорными дисплеями;
Русифицированное меню;
Станина изготовлена из высококачественной легированной стали, толщиной 60 мм;
Все зубчатые передачи, с низким уровнем шума и высокой точностью, снабжены автоматическим контуром смазки;
Электрокомплектующие “SIEMENS”;
Подшипники “HRB” и “Wanxiang”;

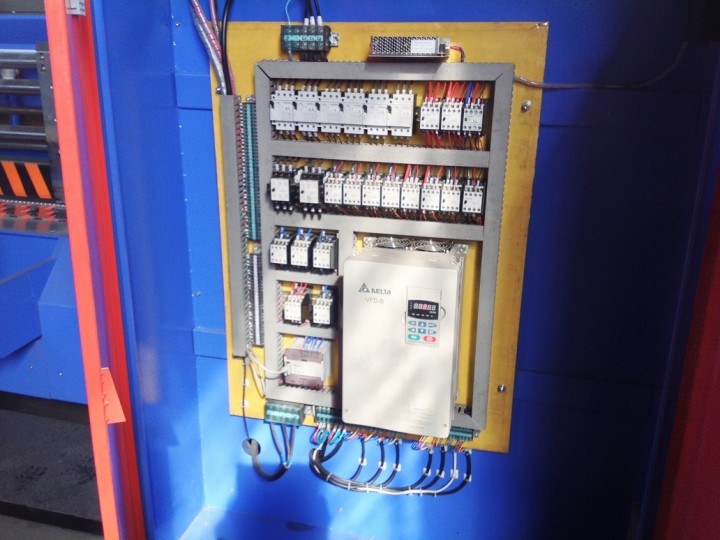

Приводной двигатель снабжен регулируемым преобразователем частоты “Delta”,Тайвань. Контактор “Telemecanique”. Сенсорный экран “HITECH”, Тайвань;
Валы “JizhouChunfengYinxing”;
Анилоксовые валы “Haili”.

Описание каждой секции

Вакуумно-роликовая подача заготовок

Описание секции:

Автоматическая вакуумно-роликовая подача “SUN” с захватом передней кромки по технологии Extend-O-Feed;
Две пары протяжных валов с разборными шейками для ускоренной замены;
Вакуумный колпак удаления пыли;
Пневматическое устройство торцовки стопы;
Моторизированное перемещение секций;
Автоматический возврат всех секций на «ноль»;
Полностью моторизированные настройки секции подачи с помощью сенсорного дисплея. Цветной дисплей отображает количество произведенной продукции. На дисплее может быть задан производственный план. После выполнения заданного плана происходит автоматическая останавка и подача звукового сигнала.

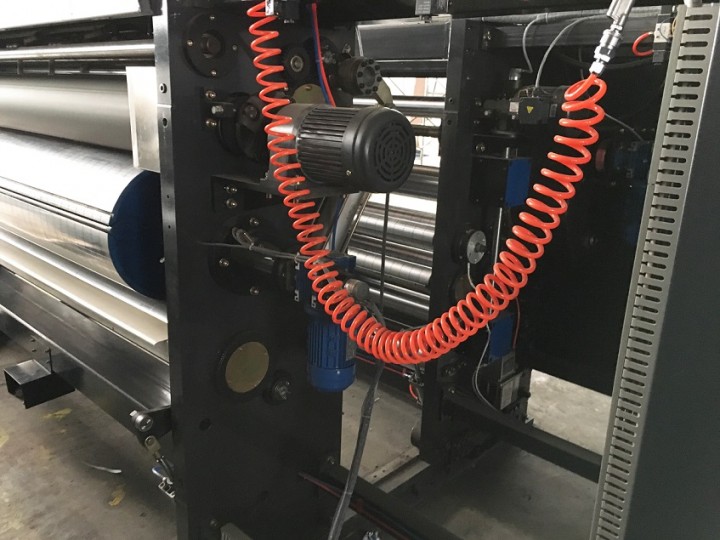

Секция Флексопечати

Описание секции:

Дукторная система нанесения краски (металлический анилоксовый вал в паре с резиновым);
Пневматический подвод печатной пары;
Протяжные муфты с устройством самоблокировки;
Устройство быстрого монтажа фартука флексо-клише Quick-lock;
Автоматическая система промывки секции от краски;
Автоматическое разведение печатного вала и печатной пары в момент остановки подачи заготовок;
Сигнализация низкого уровня краски;
Память на 999 заказов для печатного вала. При наборе на сенсорном дисплее номера заказа, сохраненного в памяти, компьютер автоматически выстраивает фазировку печатного вала на конкретный заказ;
Частотные инверторы на каждом моторе фазировки для быстрой настройки печатного вала;
Автоматическая установка нулевого положения;
Компьютеризированные настройки всех функций секций с помощью дисплея.
Линиатура анилоксового вала: от 200 до 600 линий на дюйм;

Образцы печати с использованием трех или четырех цветов

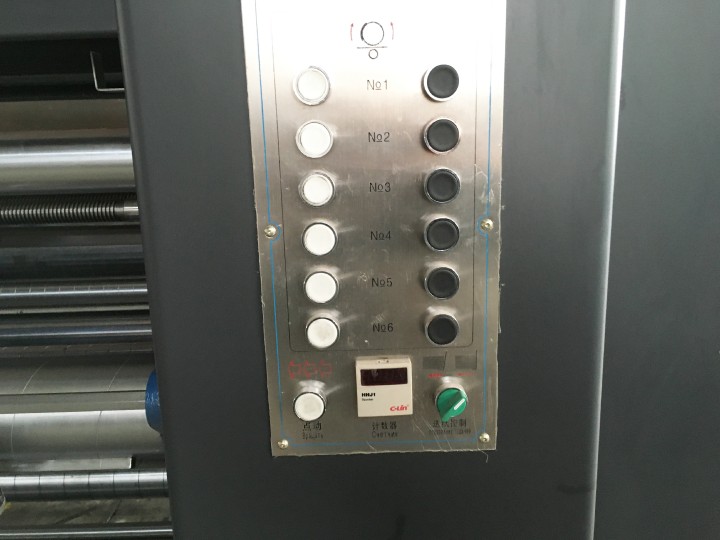

Просекательно-рилевочная секция (Слоттер)

Описание секции:

Электромеханическая регулировка ножей и рилевок;
Моторизированное перемещение ножей;
Фазировка (совпадение) ножей;
Подвижные просечные ножи;
Отрезание кромки одинарным тонким ножом;
Наличие ножа для измельчения отрезной кромки;
Отдельный частотный преобразователь на каждый просечной нож;
Память компьютера рассчитана на хранение 999 типоразмеров. При наборе на сенсорном дисплее номера заказа, сохраненного в памяти, компьютер автоматически выстраивает все настройки слоттерной секции на конкретный заказ;
Полностью моторизированные настройки просекательно-рилевочной секции с отображением данных на сенсорном дисплее;
Автоматическая установка нулевого положения;
Установлены предрилевочные муфты.

Развертка четырехклапанного гофрокороба

Параметры развертки

			VIKING 950x2200	VIKING 1300x2400	VIKING 1600x2600	VIKING 2200x3000
A	Длина заготовки	Макс.	2200	2400	2600	3000
A	Длина заготовки	Мин.	600	600	600	600
B	Сумма клапанов	Макс.	1080	1180	1280	1880
B	Сумма клапанов	Мин.	360	360	360	360
C	Меньший клапан	Мин.	80 или 180	80 или 180	80 или 180	80 или 180
D	Большой клапан	Мин.	180 или 280	180 или 280	180 или 280	180 или 280
H	Длина развертки без клеевого клапана	Макс.	2160	2360	2560	2960
H	Длина развертки без клеевого клапана	Мин.	560	560	560	560
E	Ширина клеевого клапана		Стандартная ширина 40 мм. По заказу возможно изготовление клеевого клапана необходимой ширины.
F	Высота клеевого клапана	Мин.	100	100	100	100
G	Ширина заготовки	Макс.	950	1300	1600	2200
G	Ширина заготовки	Мин.	270	370	450	450
P	Глубина просечки	Макс.	235	320	400	400

Секция ротационной высечки (Ротор)

Описание секции:

Электромеханическая регулировка поперечного движения штампонесущего вала;
Бандажный вал имеет быстросъемные полиуретановые бандажи;
Осевое смещение бандажного вала для меньшего износа полиуретанового бандажа;
Регулировка фаз движения по и против часовой стрелки;
Моторизированное устройство проточки полиуретановых бандажей по мере износа;
Подвод-отвод бандажного вала при помощи пневмоцилиндров. Пневматическая регулировка усилия высечки;
Автоматическое разведение валов при отсутствии заготовки для меньшего износа штанц-формы;
Сенсорный дисплей;
Транспортер удаления обрези.

Вибростол (Удалитель обрези)

Секция предназначена для работы в составе линии при производстве изделий сложной конфигурации на секции ротационной высечки.
Удаление обрези производится с помощью круглых в сечении ремней, вибрирующих под воздействием ударов двух прямоугольных валиков.
Два транспортера удаления обрези: один против движения ящика, второй – боковой.

Листоукладчик

Листоукладчик может работать в автоматическом и ручном режиме;
Высота складирования готовой кипы: 1600 мм;
Ремни листоукладчика имеют возможность регулировок;
Высота накопительной платформы имеет возможность регулировки;
Автоматический подбойщик пачек в накопительной корзине.

Префидор (Автопитатель)

Префидор может работать в автоматическом и ручном режиме;
Стационарное и мобильное исполнение с телескопическим конвейером;
Производительность свыше 200 листов/мин;
Идеальное отделение стоп от пачки Регулируемая толщина пачки;
Синхронизируется с другими агрегатами в производственной линии;
Автоматическая настройка;
Опционально: автоматические центрирование, разгрузка паллет и формирование потока продукции;
