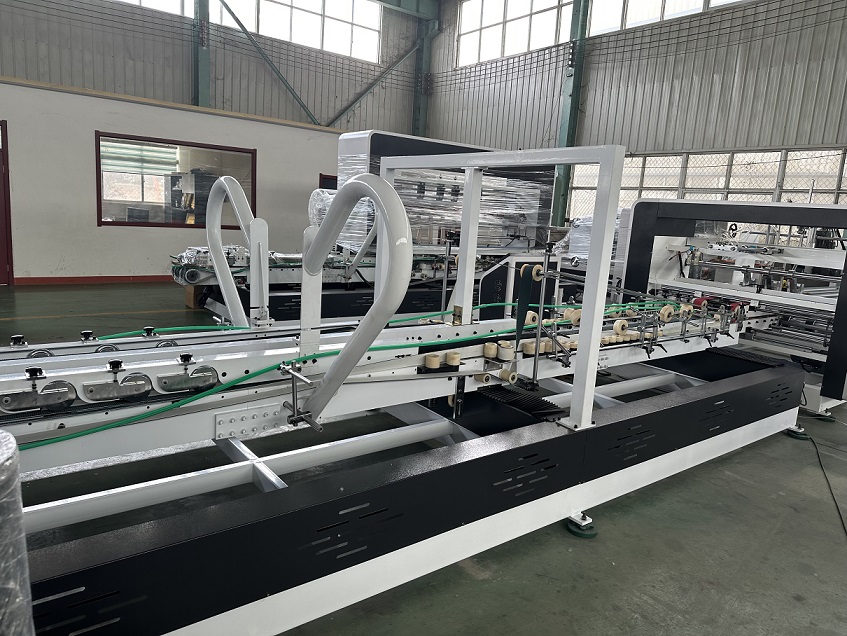

Автоматическая фальцевально-склеивающая линия FGM

Скоростная автоматическая линия для окончательного формирования четырехклапанных гофрокоробов с одной точкой склейки.

Скоростная автоматическая фальцевально-склеивающая линия FGM предназначена для склейки четырехклапанных гофрокоробов с одной точкой склейки.

Линия FGM сформирована по модульному принципу и состоит из следующих секций:

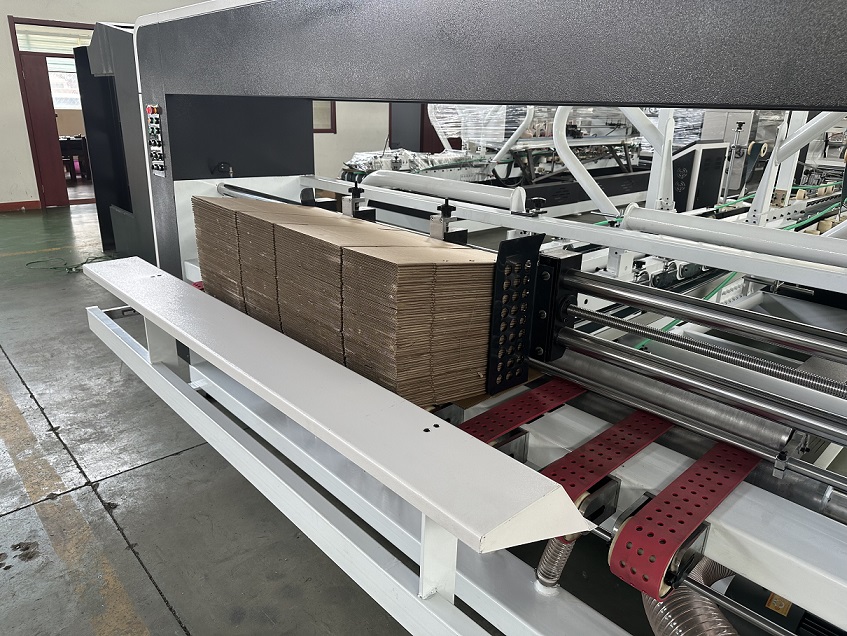

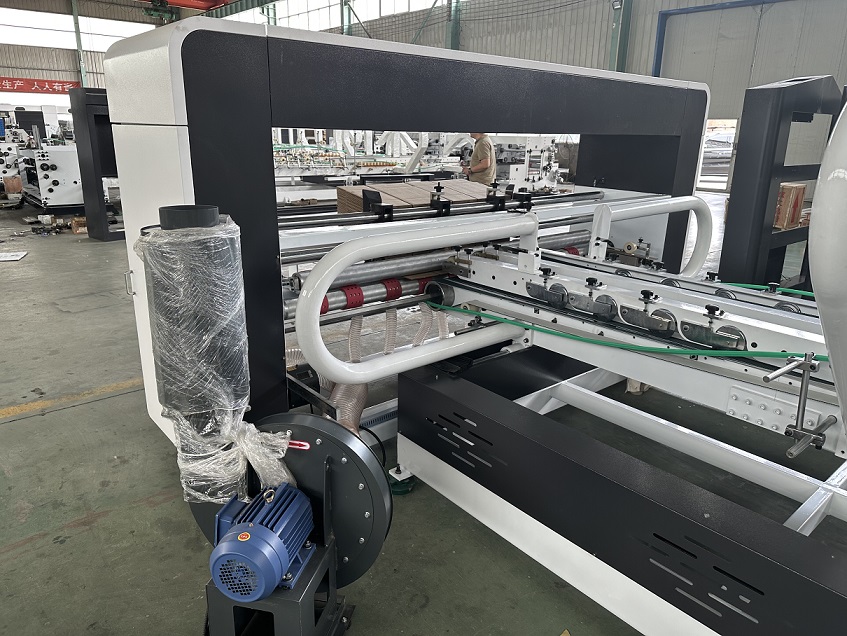

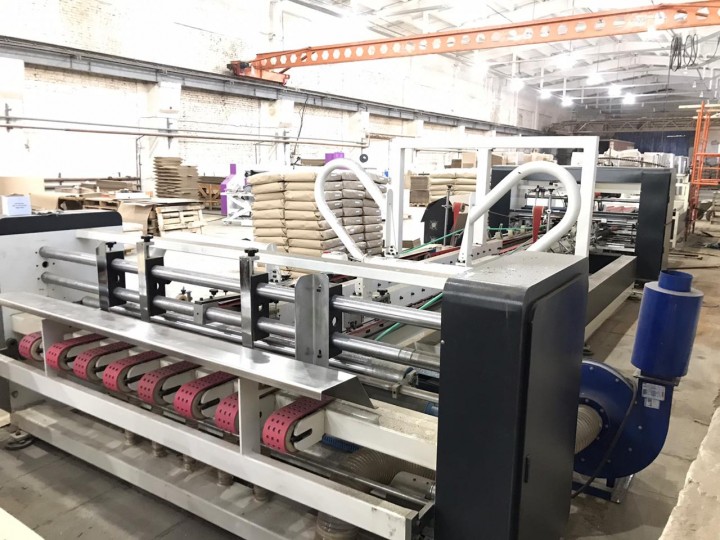

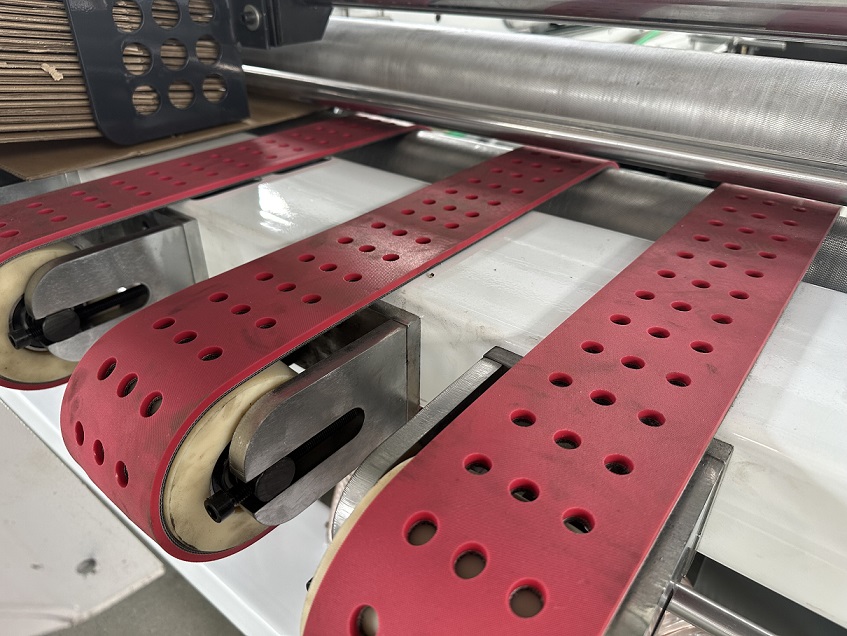

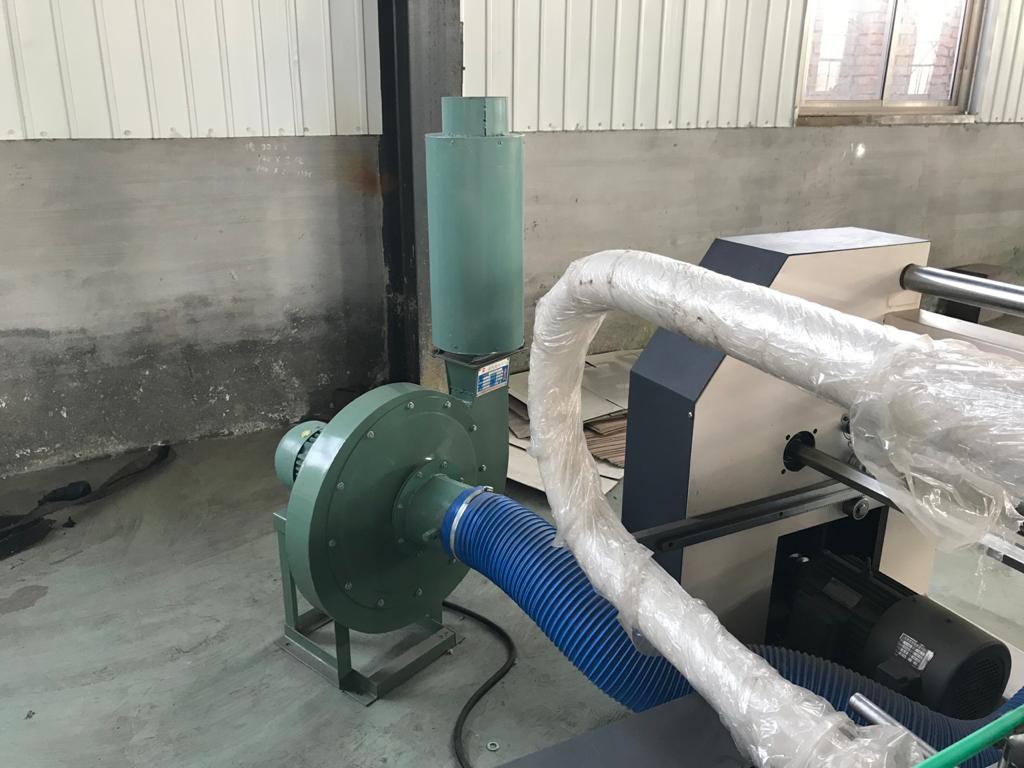

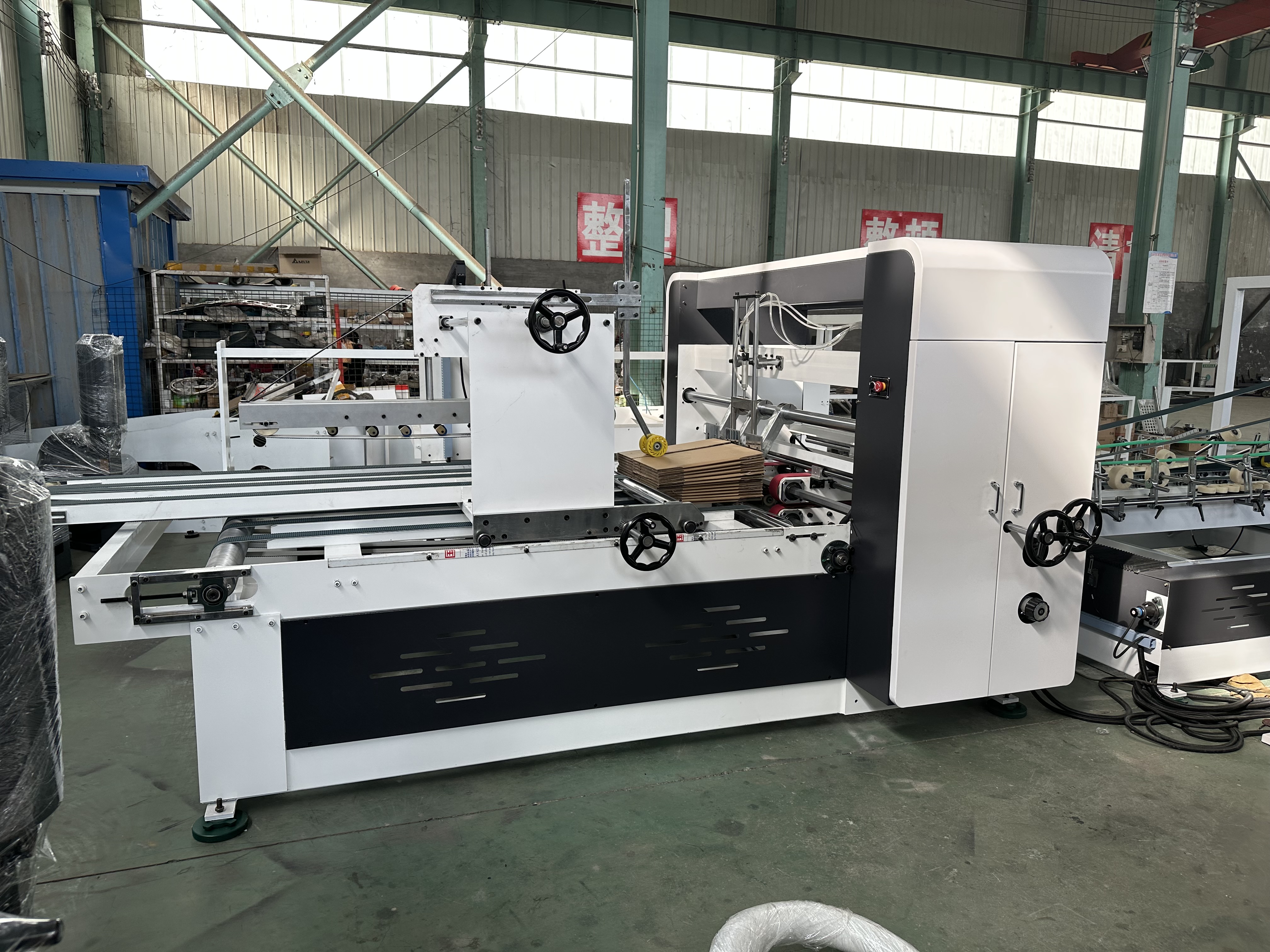

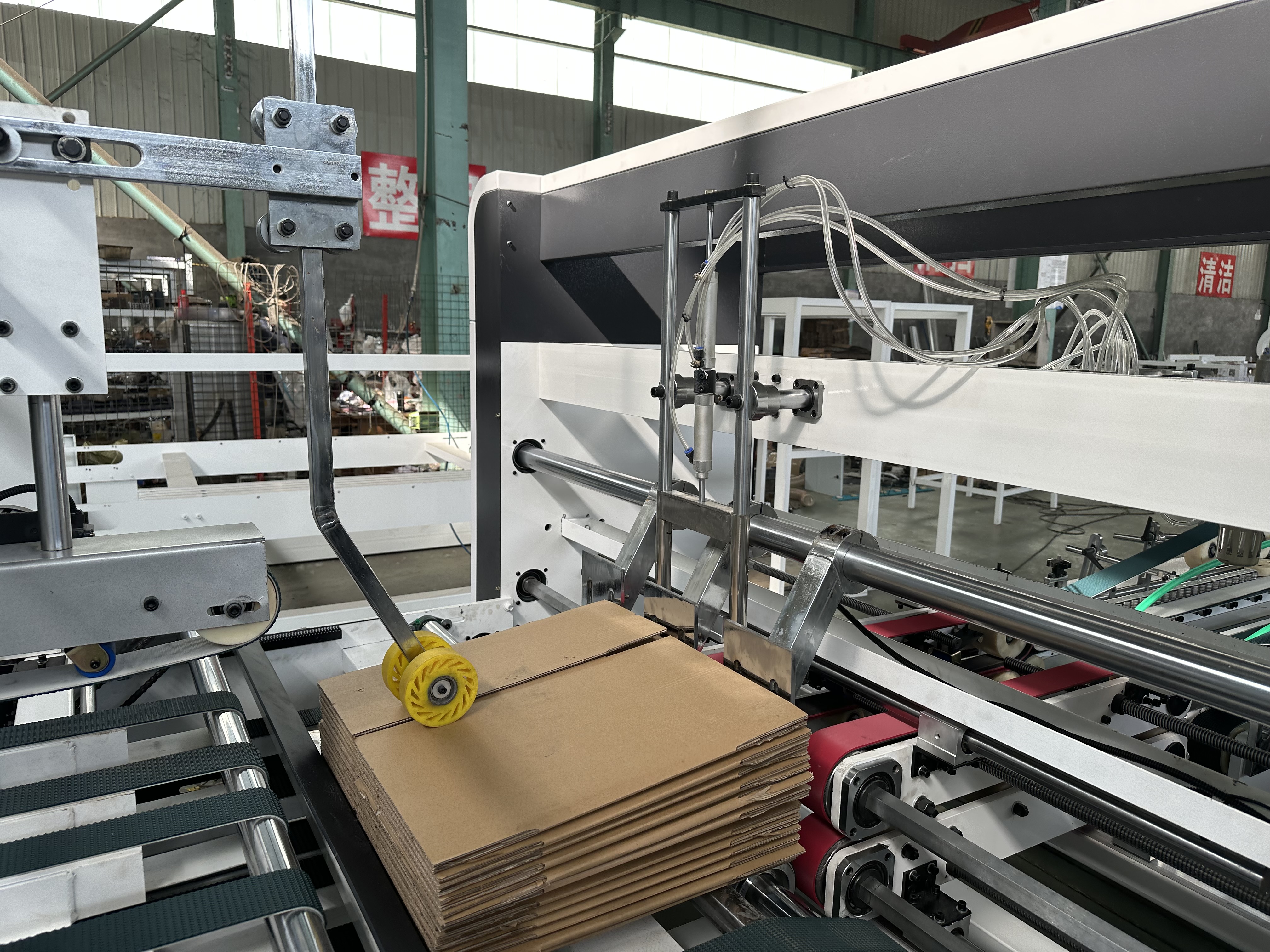

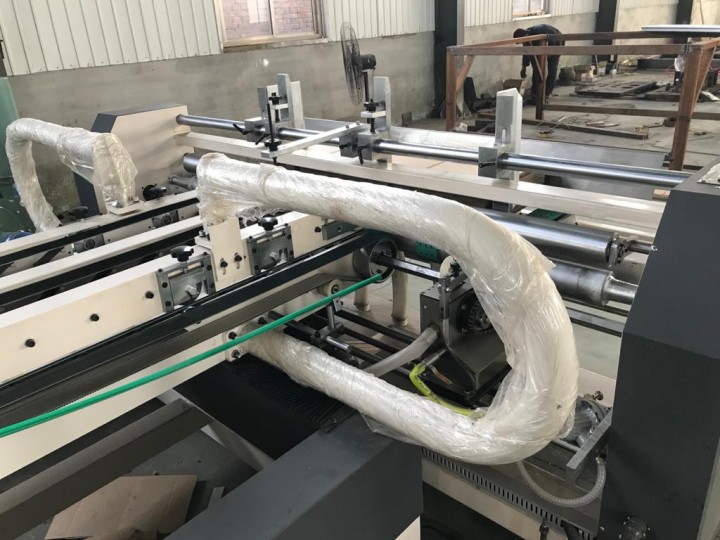

  • Секция вакуумно-ременной подачи заготовок;

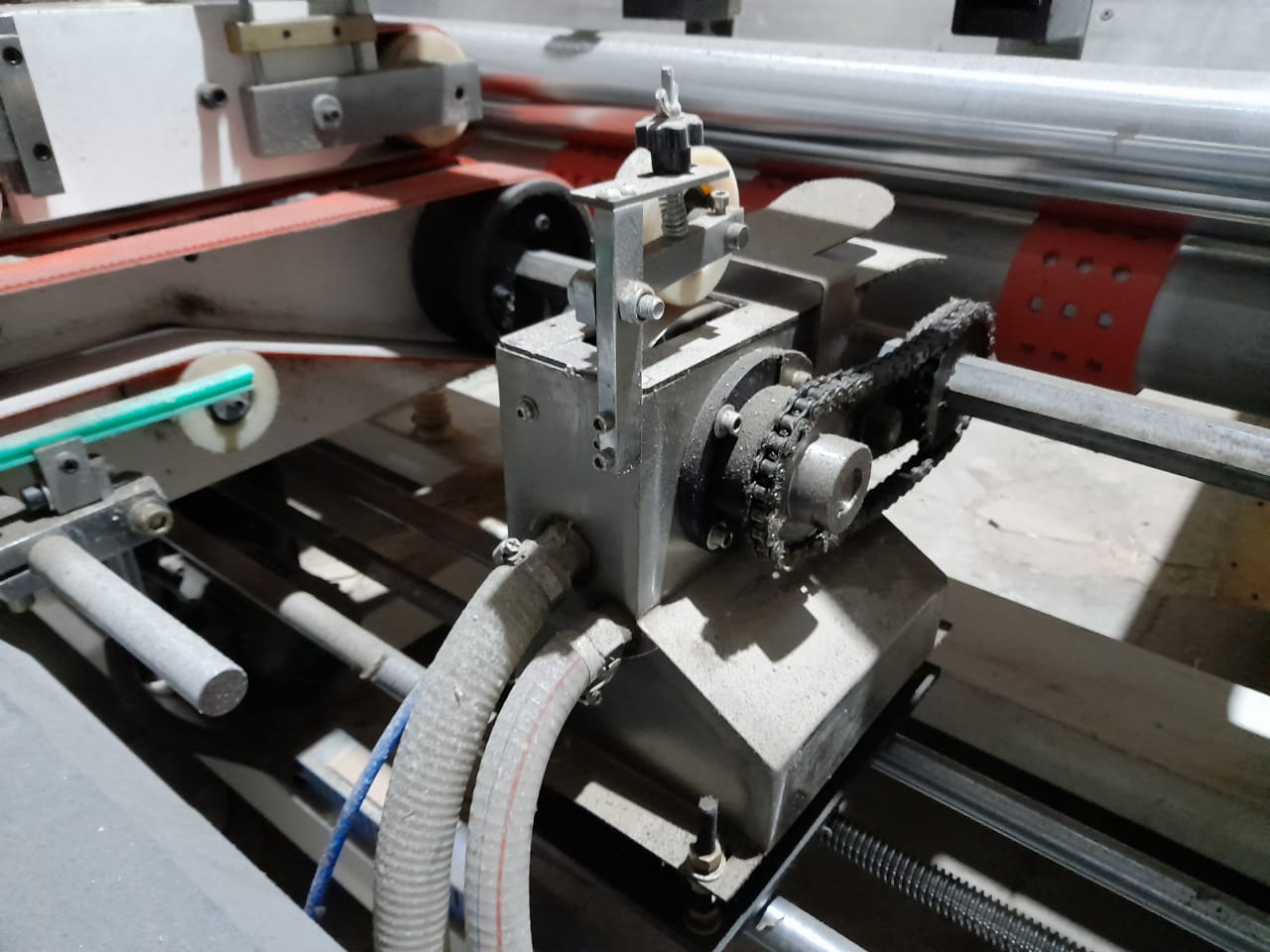

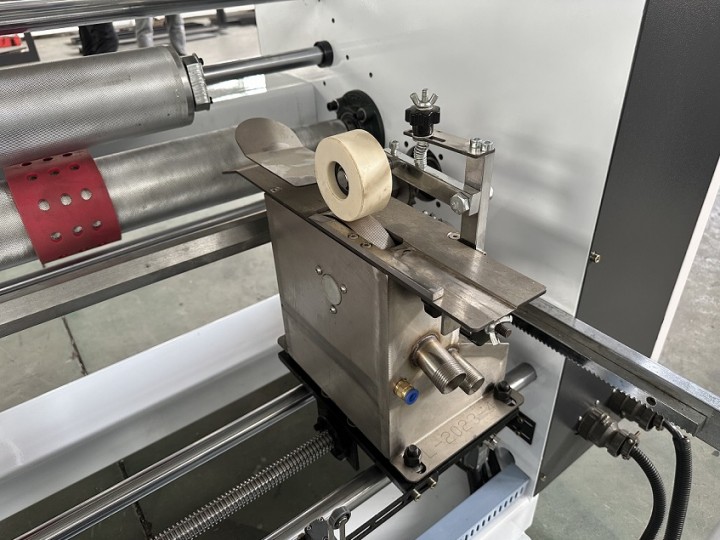

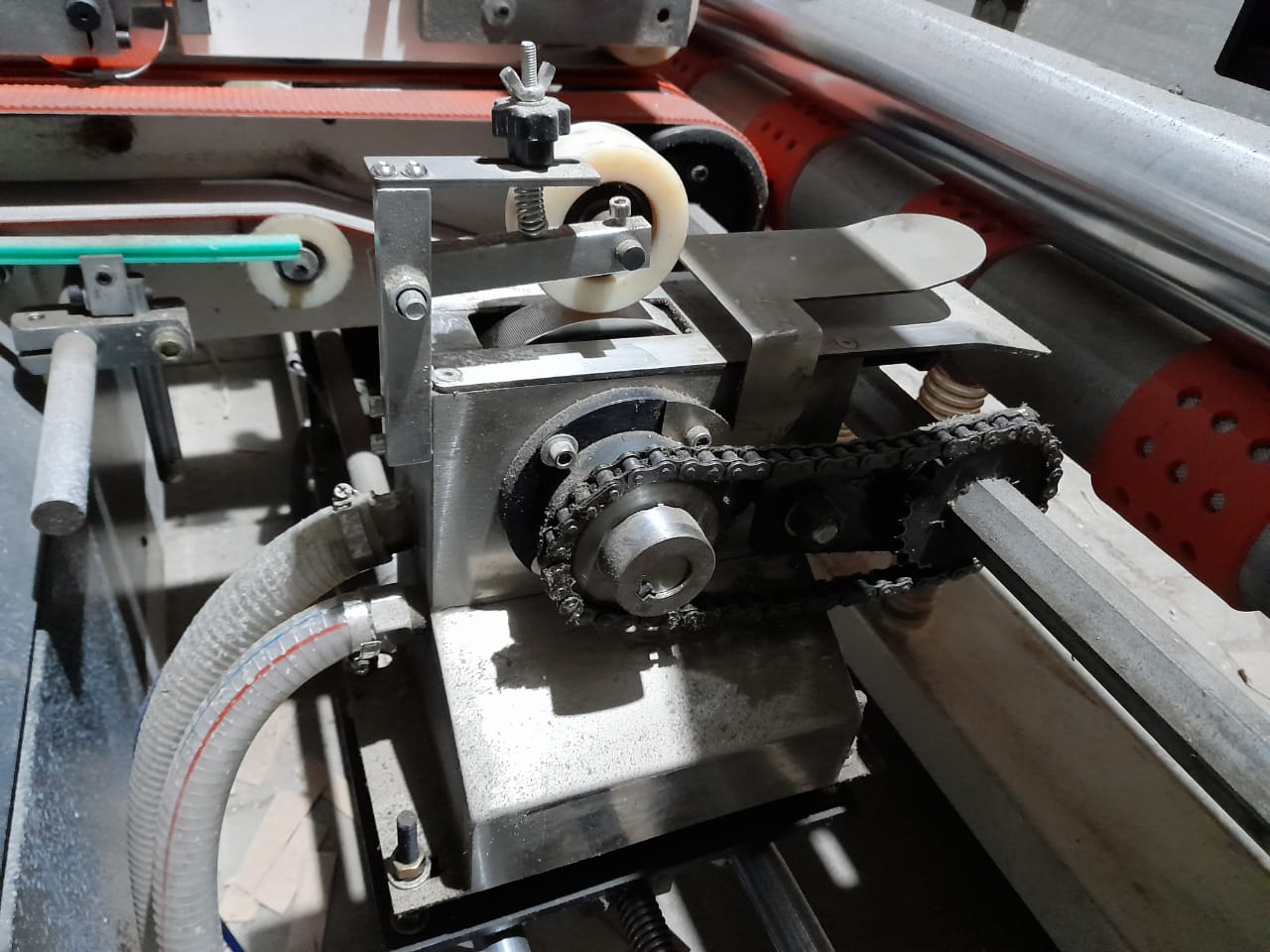

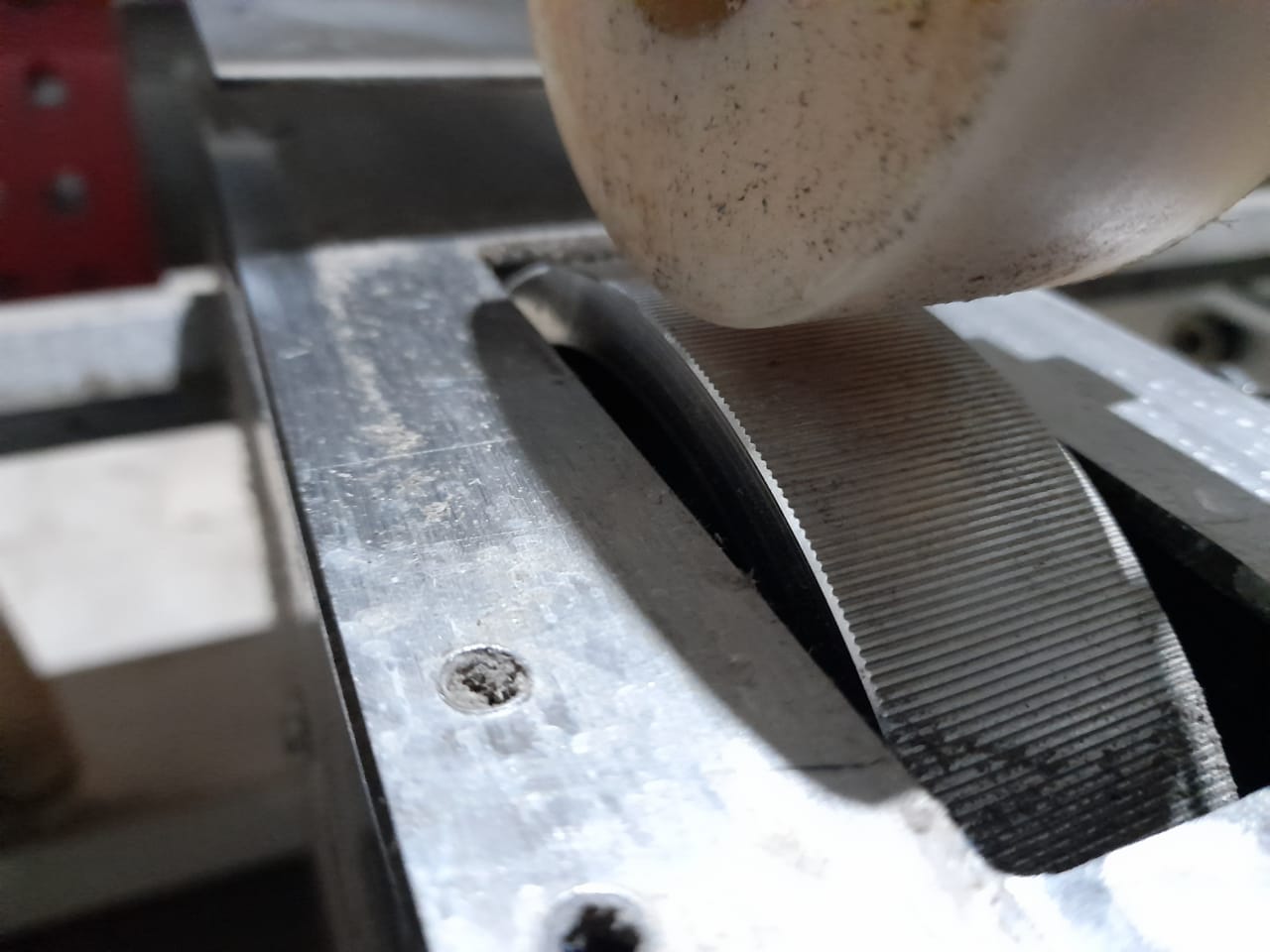

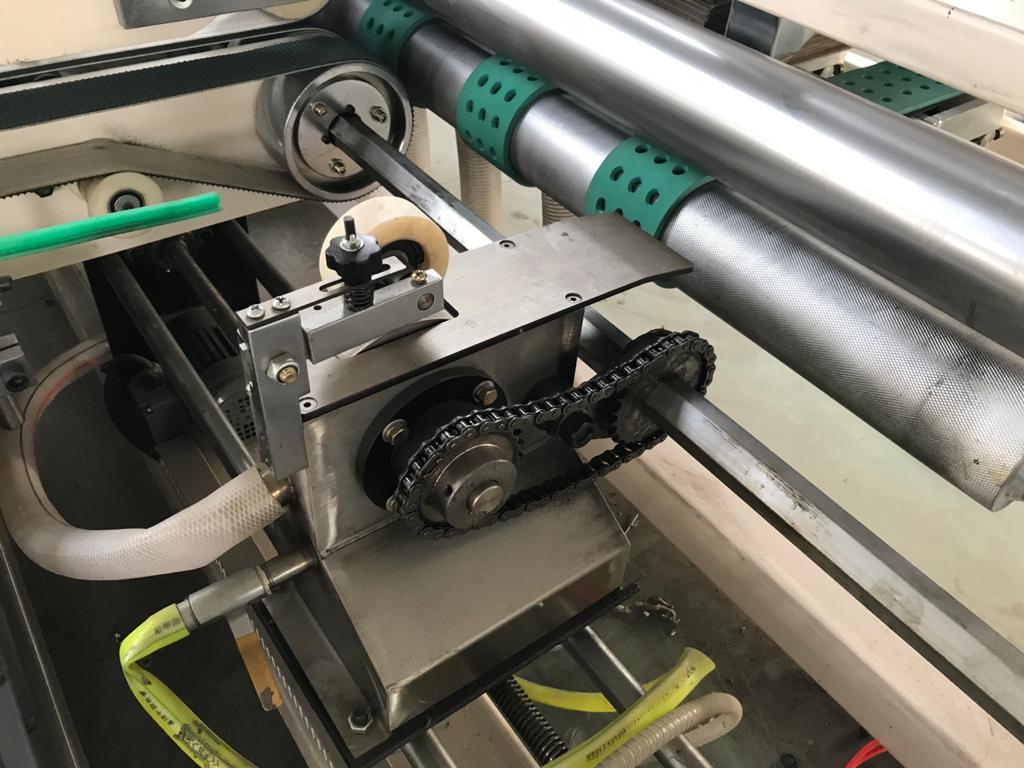

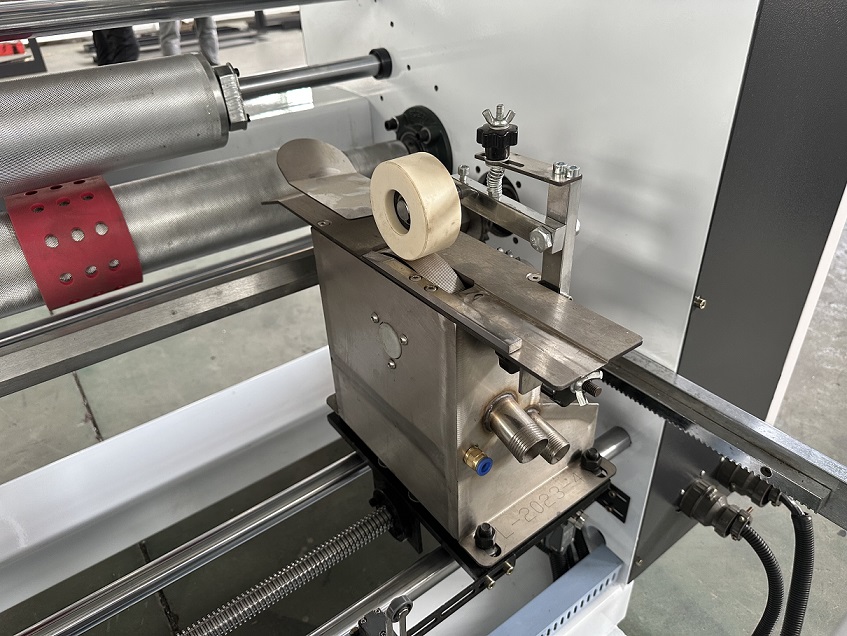

  • Клеевой узел;

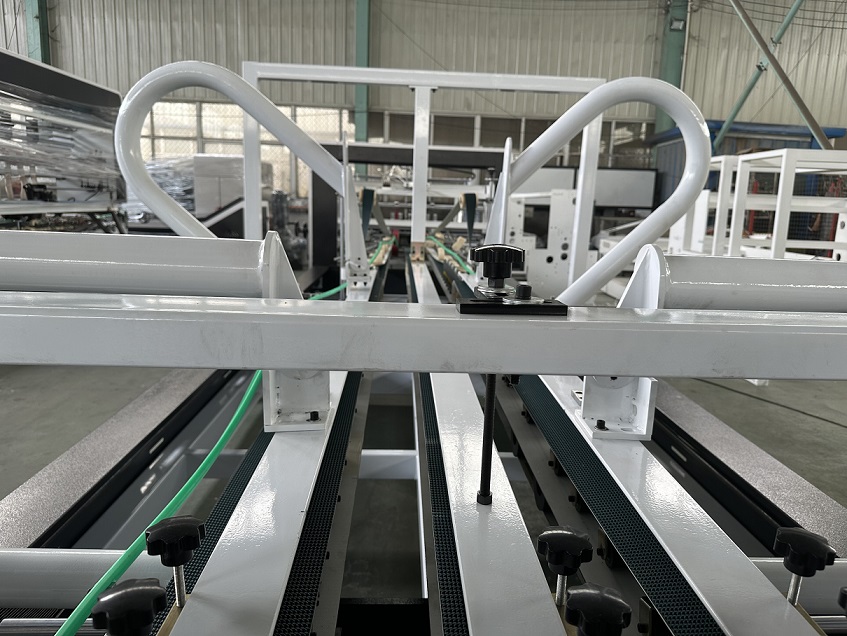

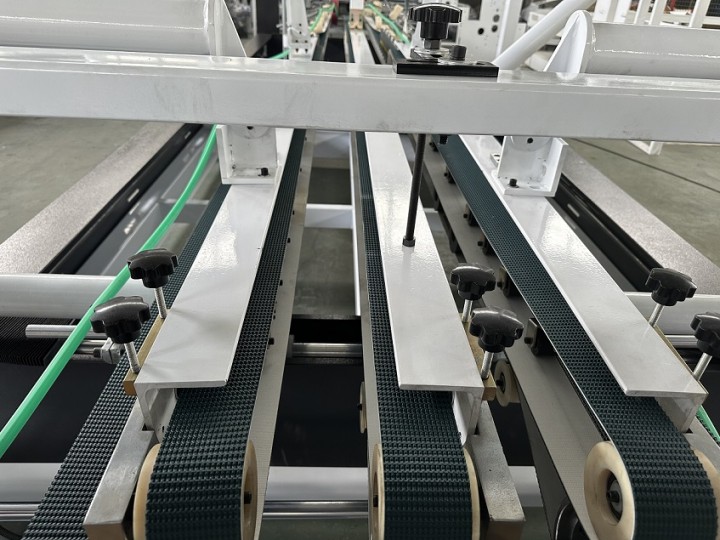

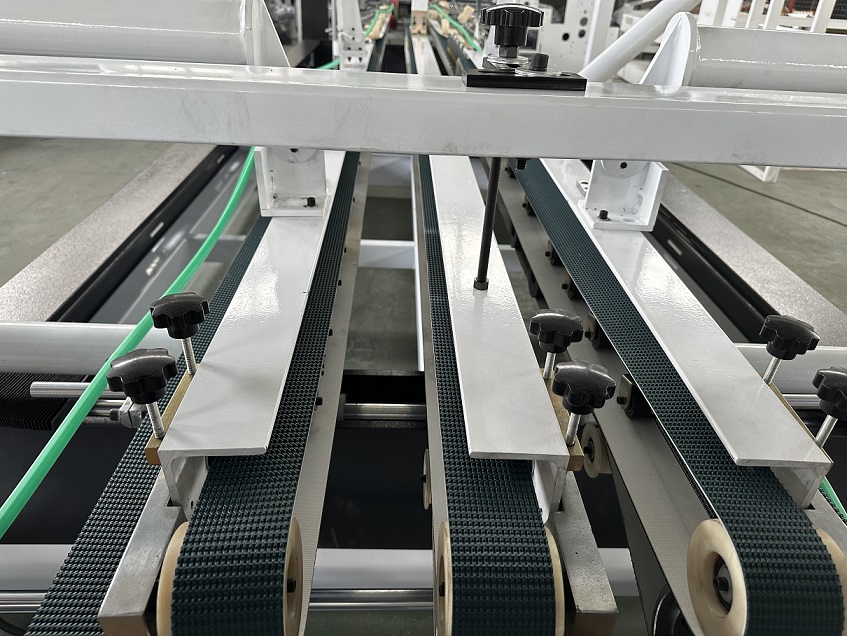

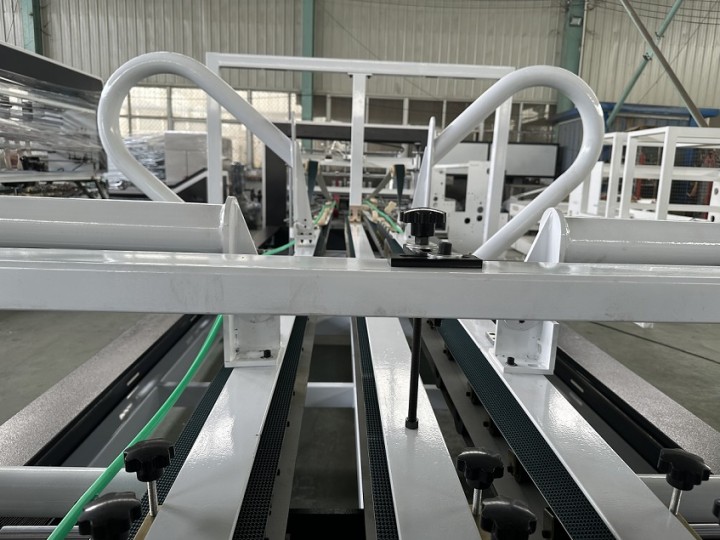

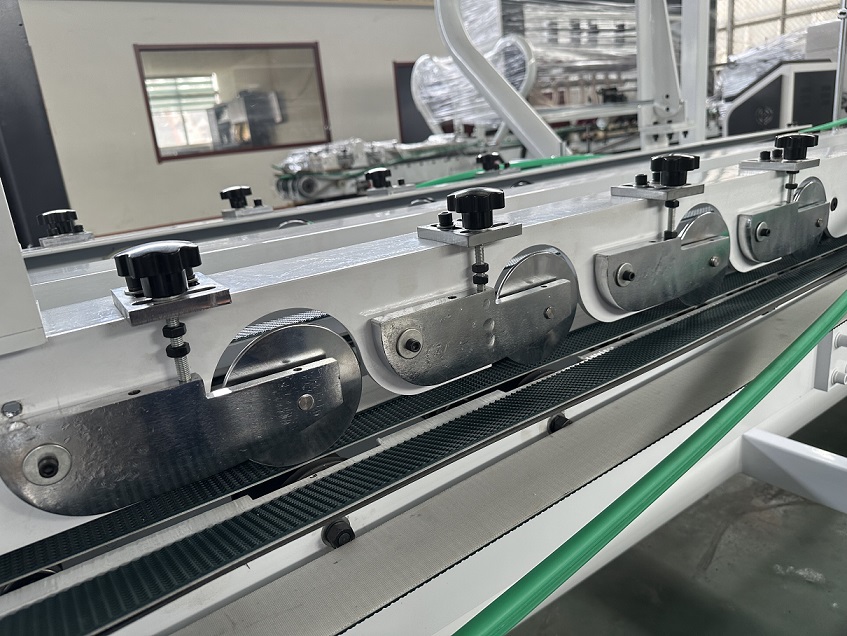

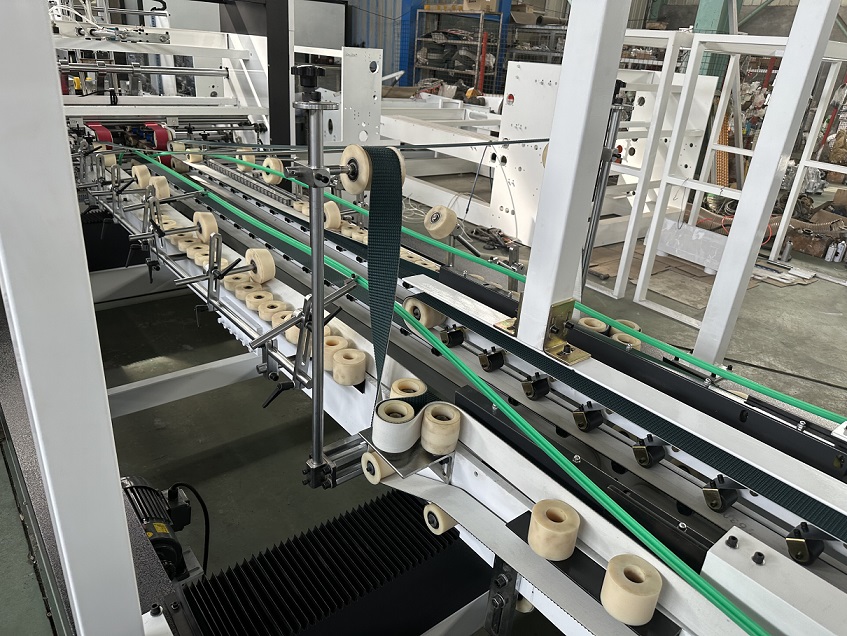

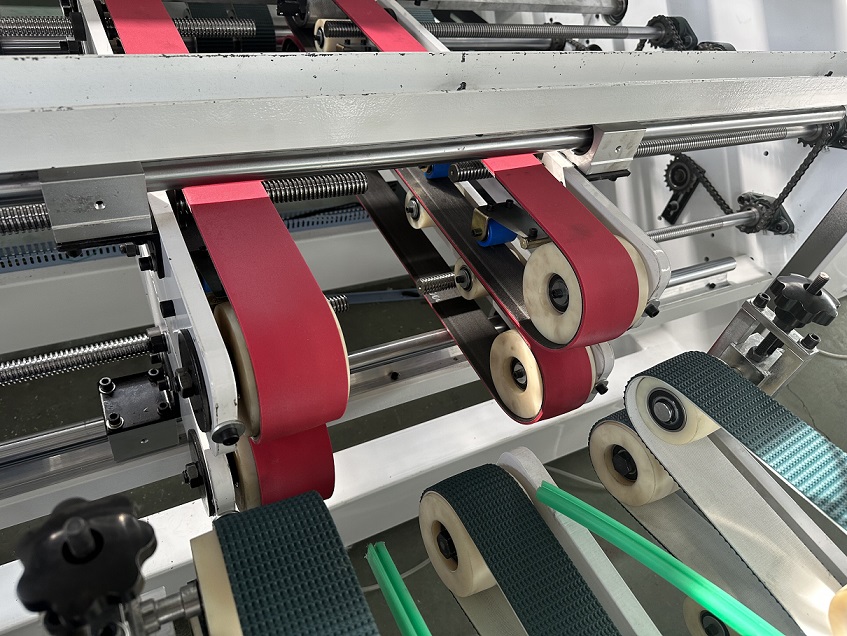

  • Секция фальцевания;

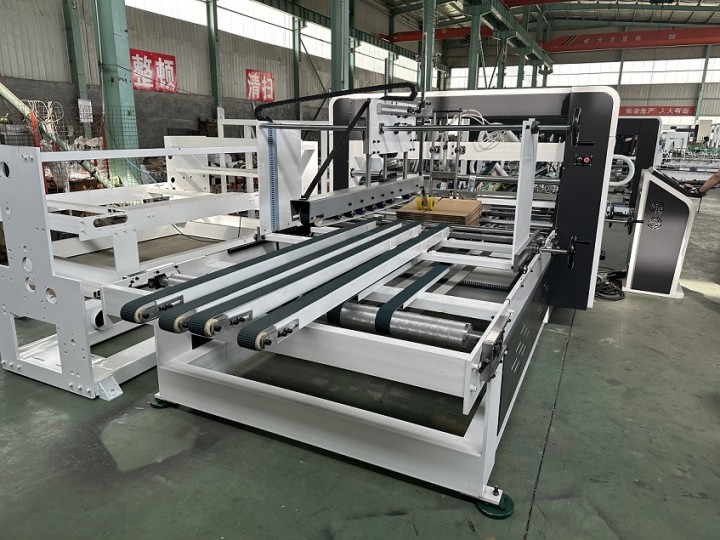

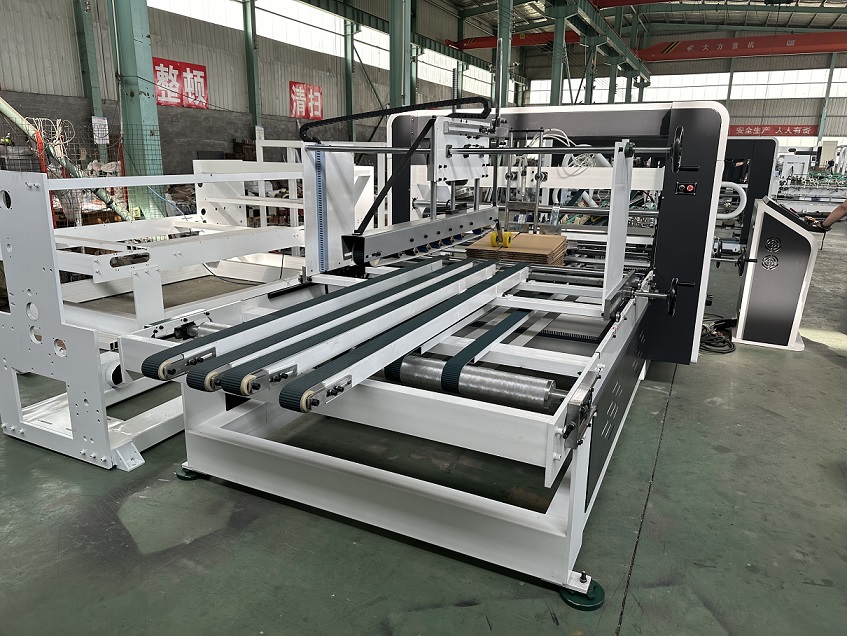

  • Секция формирования и выравнивания пачек;



Дополнительные опции:

  • Автоматический обвязчик;



Технические параметры

Технические данные

FGM-2200

FGM-2500

FGM-2800

Макс. скорость (заг./мин)

180

160

140

Макс. формат заготовки (мм)

900 x 2200

1200 x 2500

1600 x 2800

Мин. формат заготовки (мм)

200 x 420

300 x 900

400 x 900

Профиль заготовок

A, B, C, AB, BC, E

A, B, C, AB, BC, E

A, B, C, AB, BC, E

Тип фальцевания

вверх

вверх

вверх

Мощность (кВт)

8.5

8.5

12

Габаритные размеры (мм)

13500x2400х1800

15500x2800х1800

15500x3200х1800

Масса (кг)

5 100

5 700

6 500



Особенности конструкции

  • Имеется возможность настройки линии в безостановочном режиме;

  • Русифицированное меню;

  • Регулируемая настройка скорости работы линии;

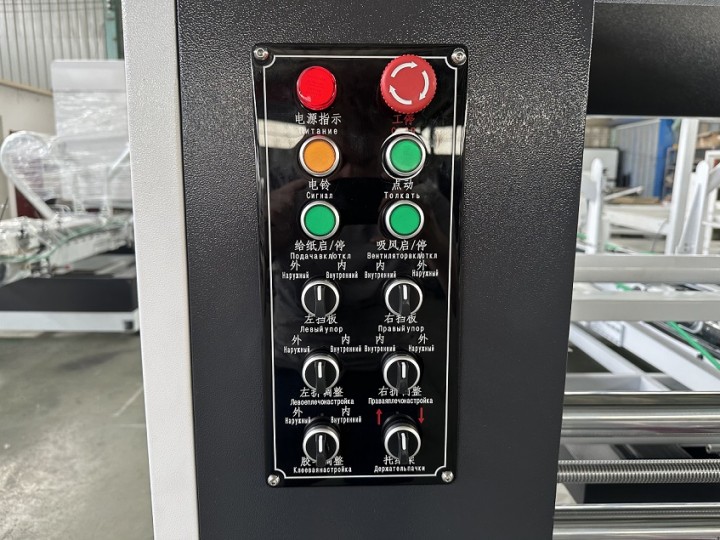

  • Пульт дистанционного управления;

  • Автоматический отсчет количества заготовок;

  • Автоматическое формирование пачек;

  • Электрокомплектующие “SIEMENS”;

  • Частотный преобразователь “Delta”;

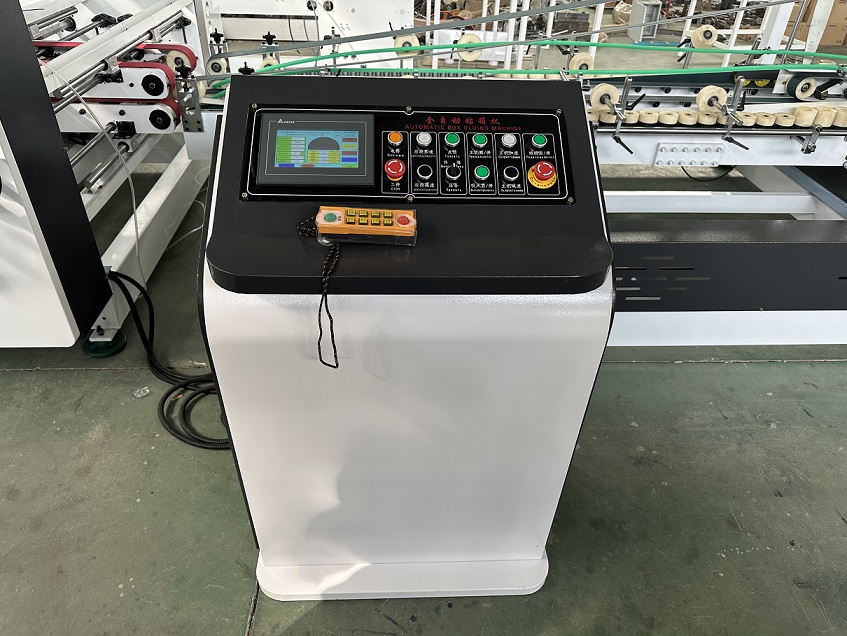

  • Сенсорный дисплей  “Delta”;

  • Реле  “Omron”;

  • Выключатель  “Meanwell”;

  • Реле тепловой перегузки, переключатели, кнопки “Schneider”;

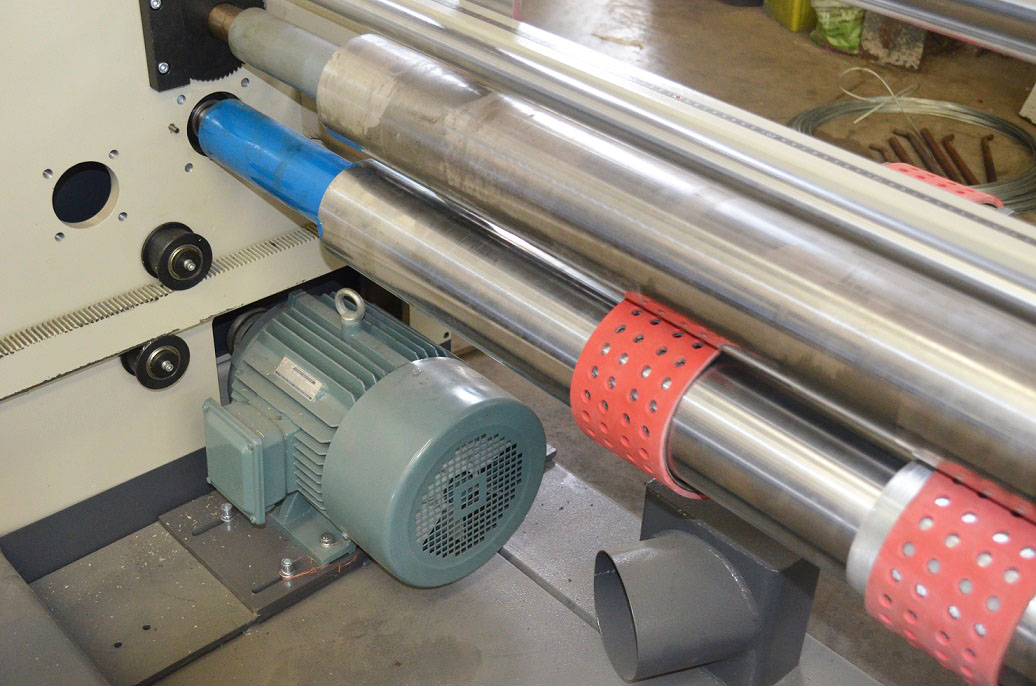

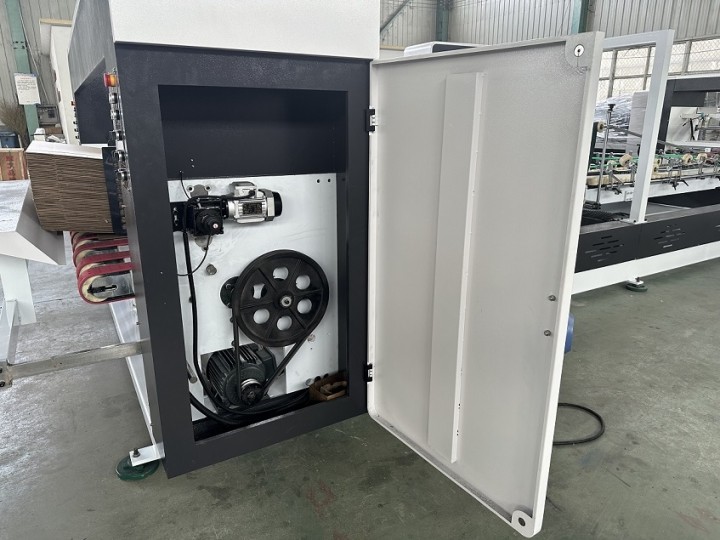

  • Основной мотор “CPG”;

  • Двигатель  “TECO”;

  • Подшипники “HRB”;

  • Транспортерные ремни “Senli”;



Описание каждой секции



Видео пуско-наладки за 17 секунд



Видео работы



Наш Генеральный Партнер “HEBEI CZP MACHINERY Co., Ltd”

Группа компаний "Hebei CZP Machinery Co., Ltd" была основана в 1990 г. Основной вид деятельности - выпуск современных высокотехнологичных линий производства гофрокоробов SKIF, VIKING. А также гофроагрегатов всех типов и форматов популярной серии GT, фальцевально-склеивающего оборудования, и большой номенклатуры вспомогательных станков. Все это многообразие выпускается на трех производственных площадках, оснащенных современным металлообрабатывающим оборудованием, общей площадью более 30 000 квадратных метров, где занято более 350 сотрудников.
