Автоматическая многоточечная фальцевально-склеивающая линия XLHX

Высокоскоростная автоматическая линия предназначенная для склейки гофрокоробов с несколькими точками склейки.

Автоматические линии XLHX работают с гофрокартоном различного типа. Подача листов, продольная и поперечная фальцовка, сгибание клапанов осуществляются в автоматическом режиме. Линия XLHX позволяет автоматически склеивать четырехклапанные короба с одной точкой склейки и сложные гофрокороба с 3-мя, 4-мя и 6-ю точками склейки. Фрикционный самонаклад с нижней подачей листов позволяет загружать заготовки во время работы без остановки машины. Заготовки проходят стадию предварительной фальцовки на 180° и на 130°. За счет этого короб сохраняет свою форму на сгибах после склеивания. В машинах используется любой тип холодного клея. Приемный стол имеет обжимное устройство для качественной укладки готовой продукции.

Технические параметры

Технические данные	XLHX-650PCW	XLHX-1100PCW	XLHX-1380PCW	XLHX-1450PCW	XLHX-1650PCW
Производительность (м/мин)	200	200	200	200	200
Тип гофрокартона (г/м2)	300-400 или профиль гофры Е/B/C	300-600 или профиль гофры Е/B/C	300-600 или профиль гофры Е/B/C	300-600 или профиль гофры Е/B/C	300-600 или профиль гофры Е/B/C
Клей	ПВА	ПВА	ПВА	ПВА	ПВА
Мощность (кВт)	5,5	21	21	25	30
Габаритные размеры (мм)	8000x1100x1350	1350x1800x1500	14600x2100x1500	14600x2300x1500	16000x2400x1500
Масса (кг)	5 000	7 500	8 500	10 500	13 500

Примеры развертки

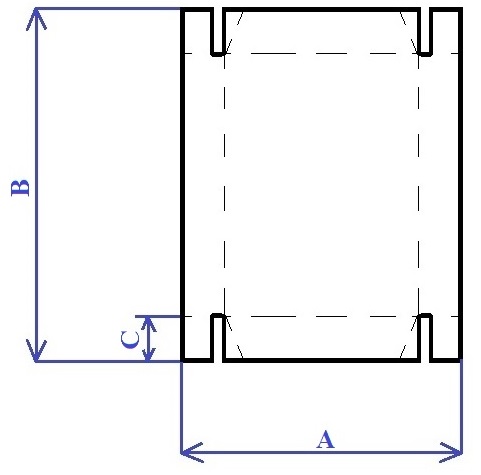

Четырехугольный складной гофрокороб

(4-Corner Collapsible Boxes)

	Модель	XLHX-650PCW	XLHX-1100PCW	XLHX-1380PCW	XLHX-1450PCW	XLHX-1650PCW
A	Max (мм)	600	1100	1300	1350	1550
	Min (мм)	160	300	300	300	400
B	Max (мм)	400	800	900	950	1000
	Min (мм)	100	150	150	200	250
C	Max (мм)	80	150	150	150	150
	Min (мм)	20	25	25	25	25

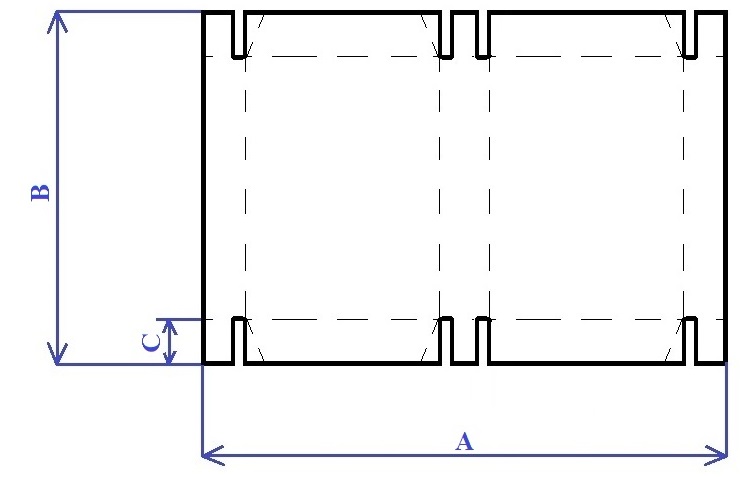

Шестиугольный складной гофрокороб

(6-Corner Collapsible Boxes)

	Модель	XLHX-650PCW	XLHX-1100PCW	XLHX-1380PCW	XLHX-1450PCW	XLHX-1650PCW
A	Max (мм)	550	950	1250	1300	1500
	Min (мм)	200	350	350	350	450
B	Max (мм)	400	800	900	950	1000
	Min (мм)	100	150	150	200	250
C	Max (мм)	80	150	150	150	150
	Min (мм)	20	25	25	25	25

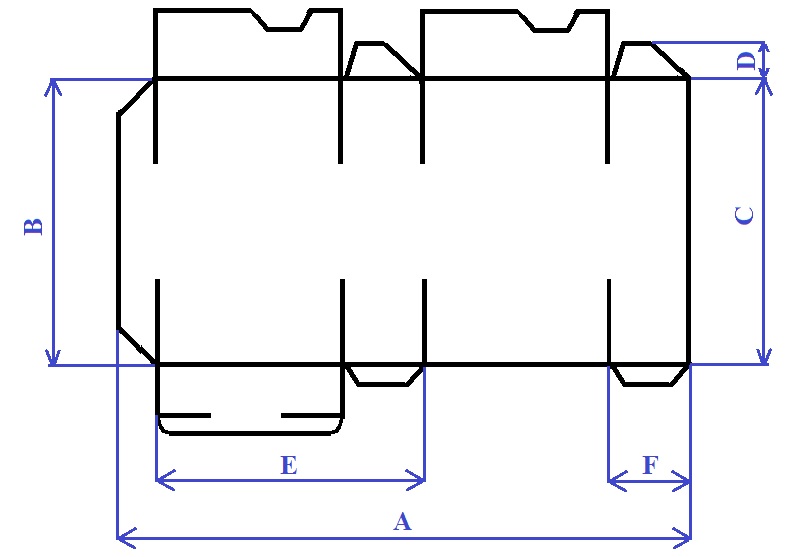

Гофрокороба с закрывающимся дном

(Crash-lock Bottom Boxes)

	Модель	XLHX-650PCW	XLHX-1100PCW	XLHX-1380PCW	XLHX-1450PCW	XLHX-1650PCW
A	Max (мм)	650	1100	1300	1450	1650
	Min (мм)	140	300	300	300	400
B	Max (мм)	450	850	900	1000	1100
	Min (мм)	50	150	150	200	260
D	Min (мм)	15	30	150	30	30
F	Min (мм)	30	60	25	60	60

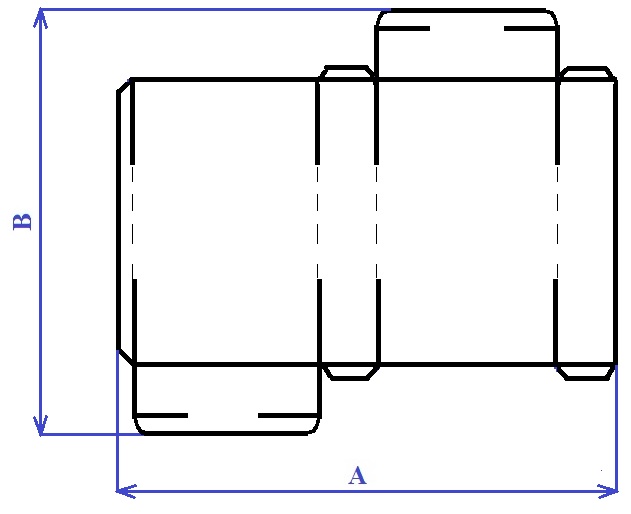

Гофрокороб

(Straight Line Boxes)

	Модель	XLHX-650PCW	XLHX-1100PCW	XLHX-1380PCW	XLHX-1450PCW	XLHX-1650PCW
A	Max (мм)	650	1100	1380	1450	1650
	Min (мм)	140	300	300	300	400
B	Max (мм)	450	850	960	1000	1100
	Min (мм)	80	150	150	200	260

Особенности конструкции

Имеется возможность настройки линии в безостановочном режиме;
Русифицированное меню;
Регулируемая настройка скорости работы линии;
Пульт дистанционного управления;
Автоматический отсчет количества заготовок;
Электрокомплектующие “SIEMENS”, Germany;
Электрокомплектующие “Schneider”, Germany;
Частотный преобразователь “Delta”, Taiwan;
Сенсорный дисплей “Delta”, Taiwan;
Реле “Omron”, Japan;
Основной мотор “TECO”, Taiwan;
Подшипники “NSK”, Japan;
Ремни на секции подачи “Senli”, Germany;

Описание каждой секции

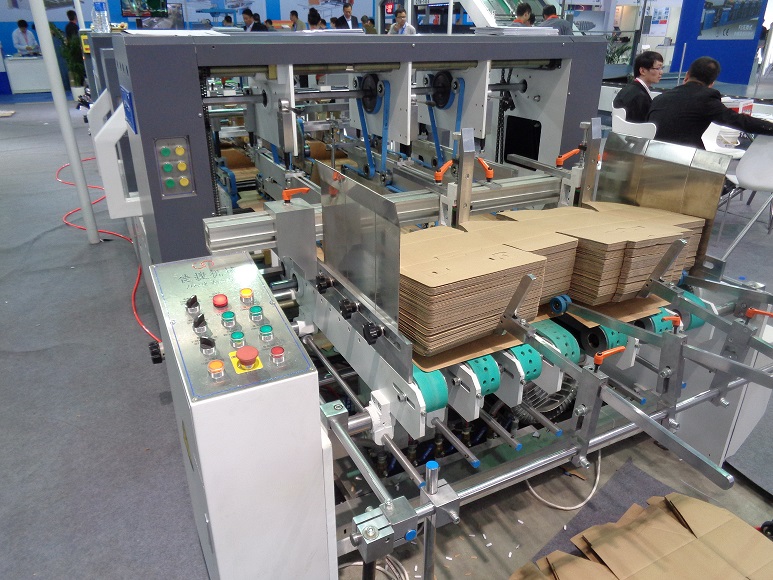

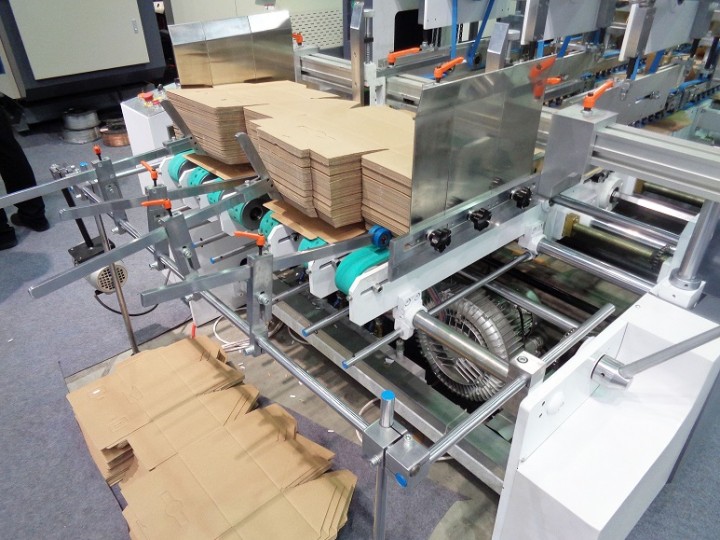

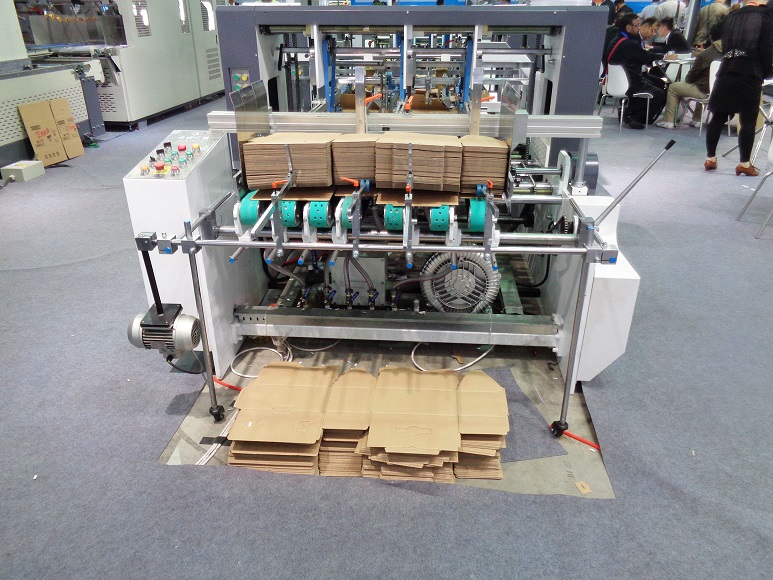

Секция вакуумно-ременной подачи заготовок

Ременная подача с вакуумным прижимом;
Задние ограничители регулируются по высоте для более плавной и удобной подачи заготовок;
Специально изготовленные высококачественные ремни подачи обеспечивают высокое сцепление с заготовкой;
Передние ограничители настраиваются под любой тип гофрокартона;
Оборудована двумя боковыми ограничителями;

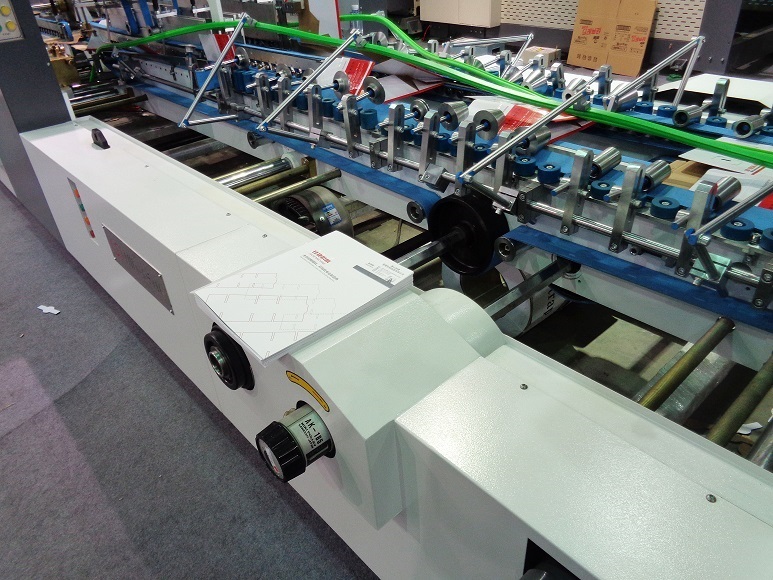

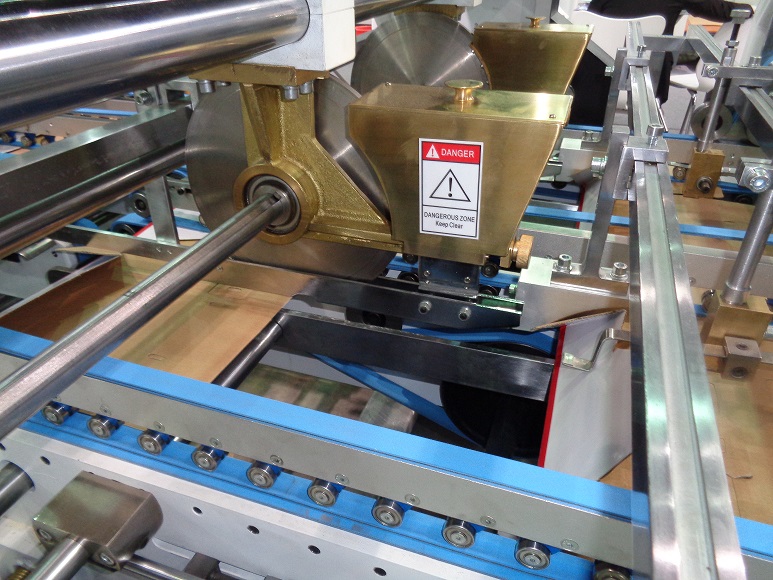

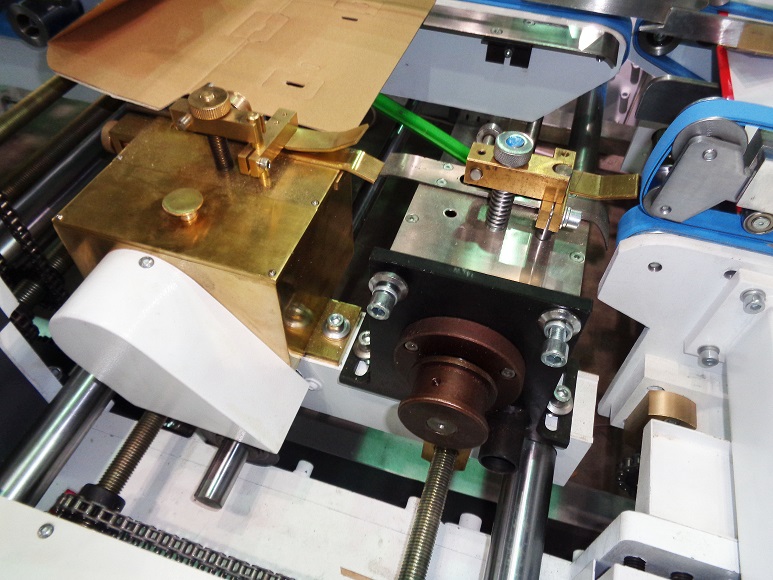

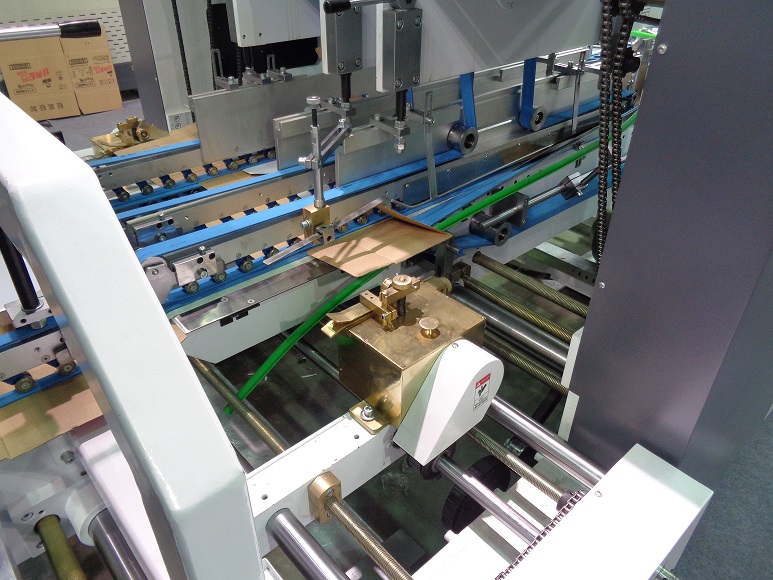

Секция фальцевания

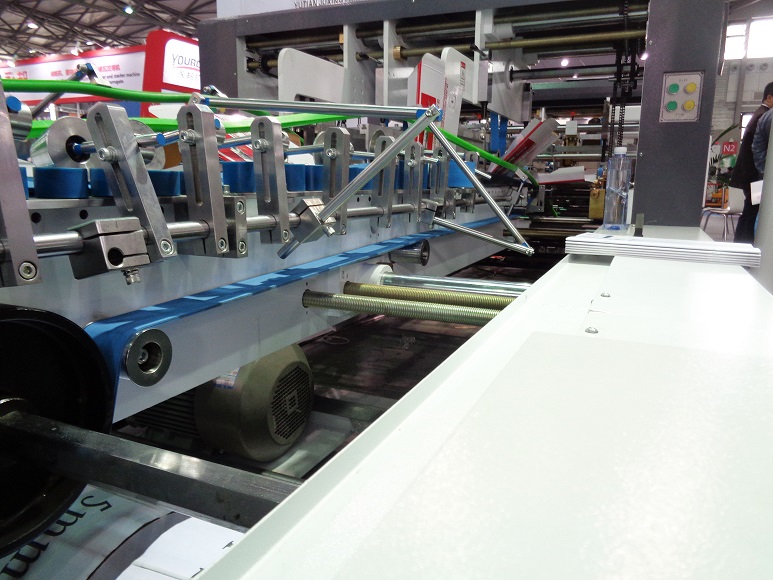

Настройка линии на заданный типоразмер коробки осуществляется с помощью электроприводов, путем перенастройки двух направляющих;

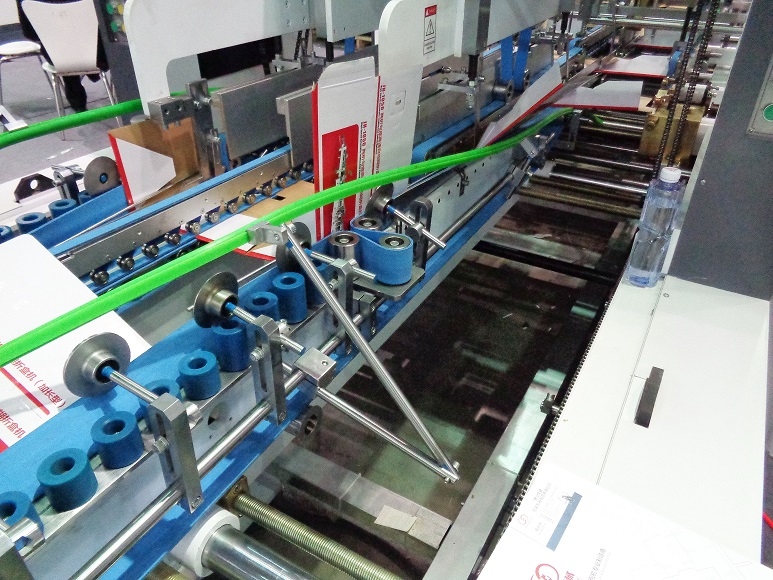

В секции фальцевания заготовка протягивается транспортерными ремнями, и складывается в первой половине транспортера пластиковыми направляющими, а во второй половине транспортера – роликами и ремнями;
Скорость ремней контролируется частотными преобразователями, которые имеют цифровую индикацию, выведенную на пульт управления транспортера складывания;
Транспортер складывания оснащен натяжителями ремней;
Оборудована дополнительными фальцующими роликами, повышающими качество выравнивания геометрии короба;

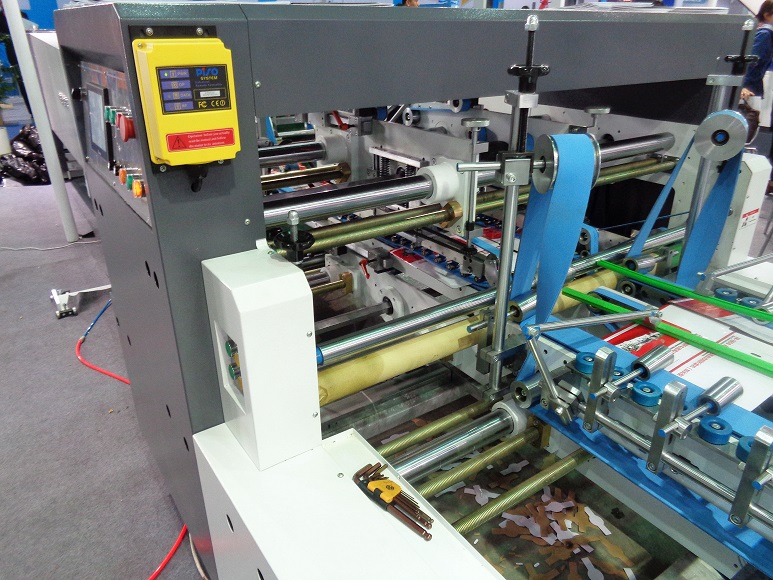

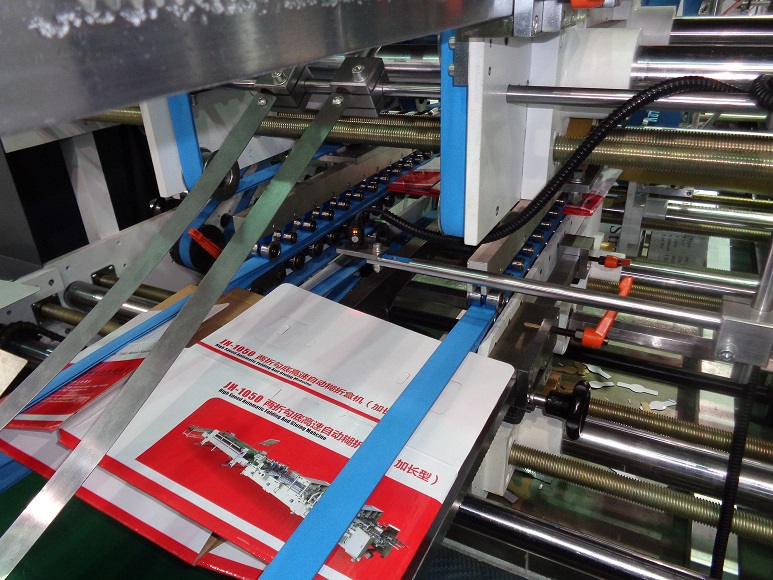

Секция прижима и выравнивания заготовок

Достоверный подсчет заготовок осуществляется, благодаря фотоэлектрическому датчику;

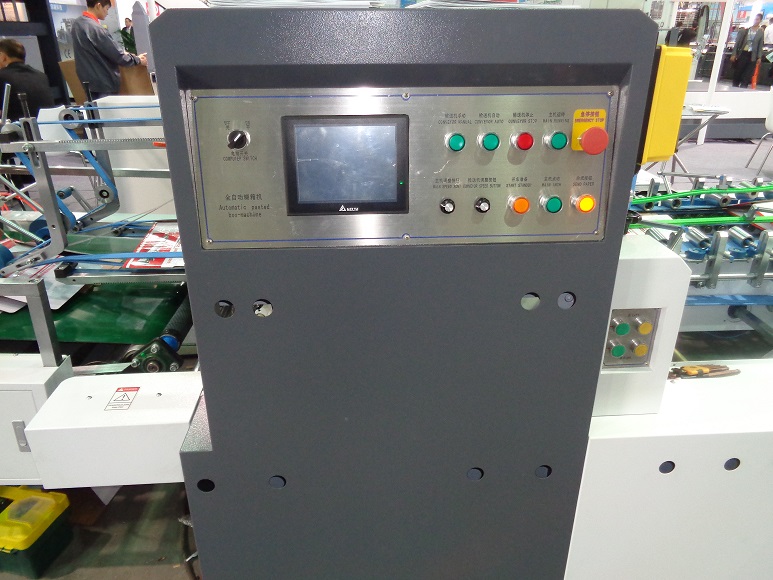

Управление линией осуществляется с узла прижима и выравнивания с сенсорного дисплея;

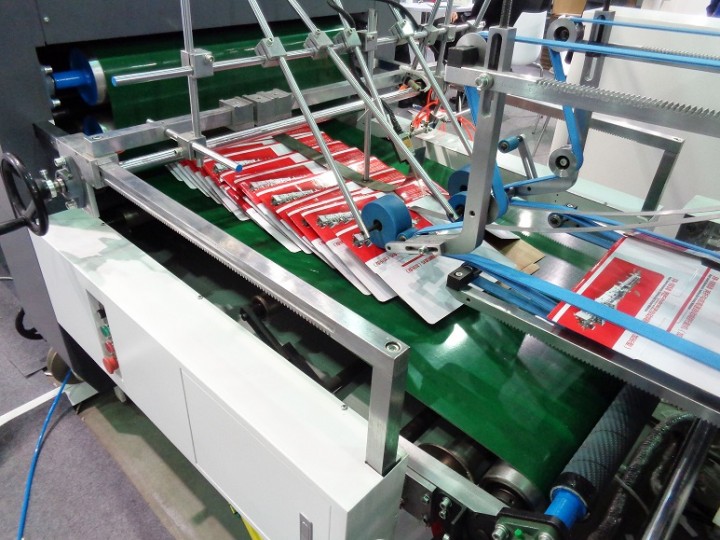

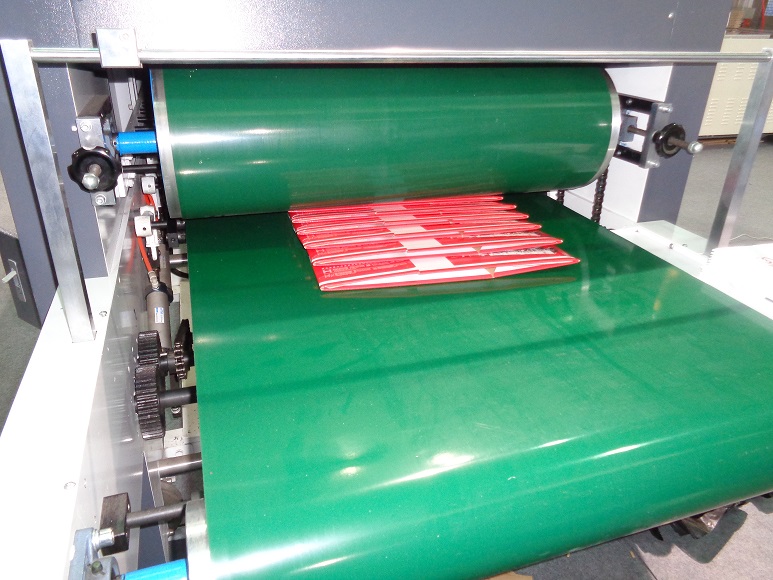

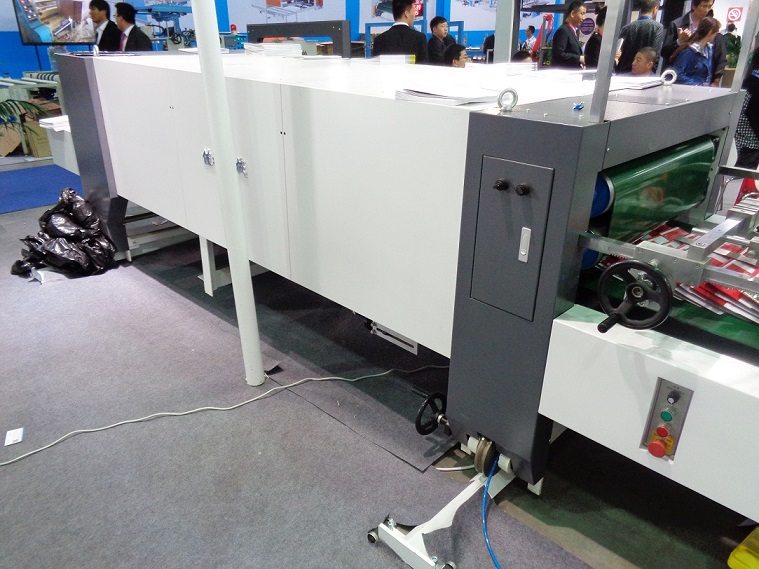

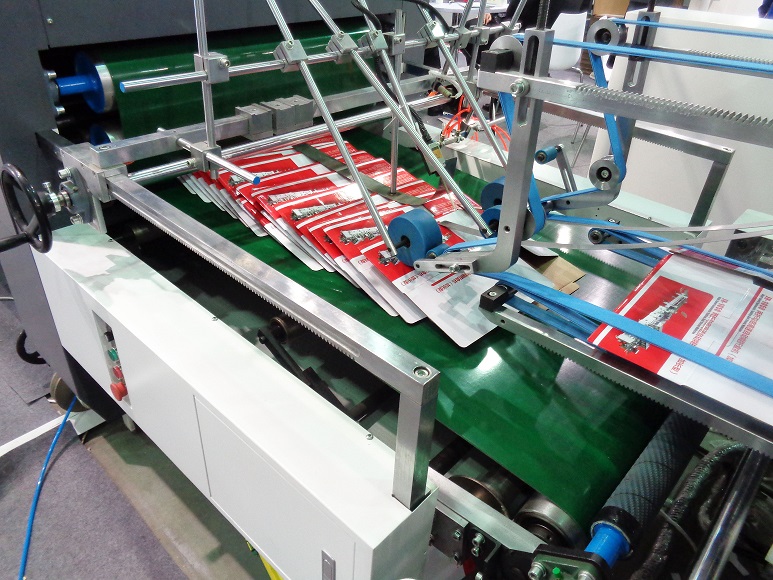

Транспортер для выравнивания и сушки готовой продукции

Дополнительное оборудование подбоечного типа для повторного выравнивания ласточкиного хвоста склееного гофрокороба;
Счетчик-толкатель внутри транспортера настраивается с сенсорного дисплея и позволяет подбивать готовую продукцию более аккуратно и быстро;
Прижимные ремни легко настраиваются на размер заготовки;
