Полуавтоматическая фальцевально-склеивающая линия SAG-М

Линия SAG-М - это станок для завершения процесса производства гофротары. Предназначена для склейки четырехклапанных гофрокоробов в полуавтоматическом режиме и формирования пачки.

Линия SAG-М предназначена для склейки четырехклапанных гофрокоробов с одной точкой склейки в полуавтоматическом режиме и формирования пачки.

 После подачи оператором сфальцованной заготовки, происходит промазывание клеем соединительных клапанов заготовки гофрокороба, выравнивание и обжим склеенного короба. Далее происходит формирование пачки. Станок может работать с 3-х и 5-тислойным гофрокартоном.



Технические характеристики

Технические данные

SAG-M

Производительность (лист/мин)

60

Макс. формат заготовки (мм)

2600х1000

Мин. размер заготовки (мм)

600х300

Толщина заготовки (мм)

<11

Клей

 ПВА

Мощность (кВт)

3,1

Габаритные размеры (мм)

4800х1850х1200

Масса (кг)

2 150



Особенности конструкции

  • Ручное фальцевание, механическая подача, автоматическое промазывание клеем соединительных клапанов;

  • Приемный стол с подъемным механизмом управляется автоматически с помощью фотодатчика;

  • Ротационное устройство нанесения клея с автоматическим восполением потерь обеспечивает непрерывную работу машина;

  • Электрический счетчик обеспечивает заданное количество коробов в пачке;

  • Боковой транспортер выводит готовую пачку в зону работы обвязочной машины;

  • Формирователь пачек (подбойщик), воздушный насос и пневматический обжим обеспечивают правильную форму конечной продукции.

  • Электрокомплектующие “Schneider”;

  • Моторедуктор “Fulong”;

  • Моторедуктор  “Reyong”;

  • Реле и инфракрасный датчик “Omron”;

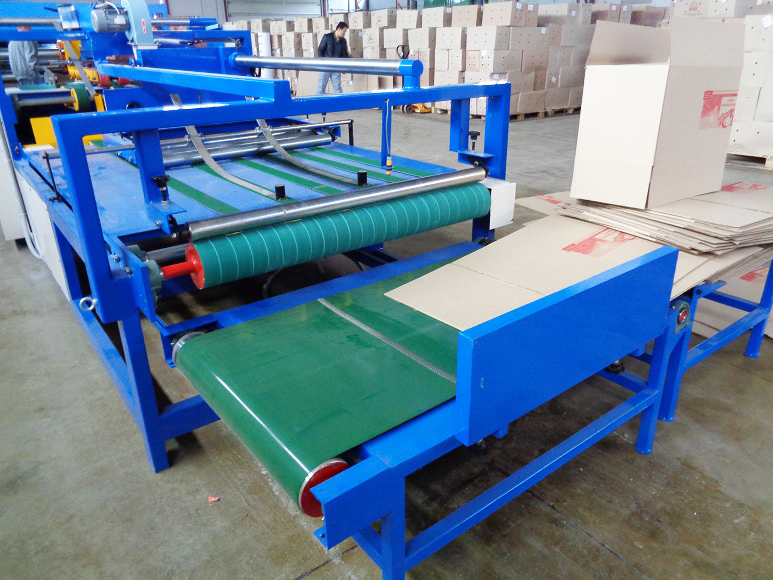

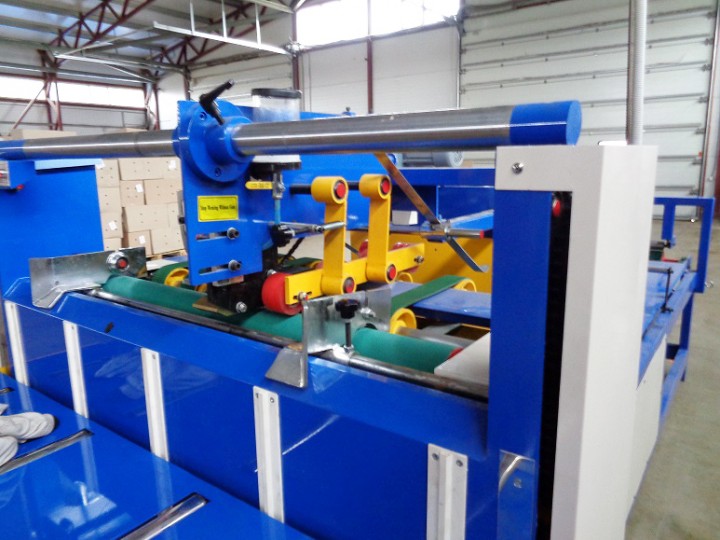

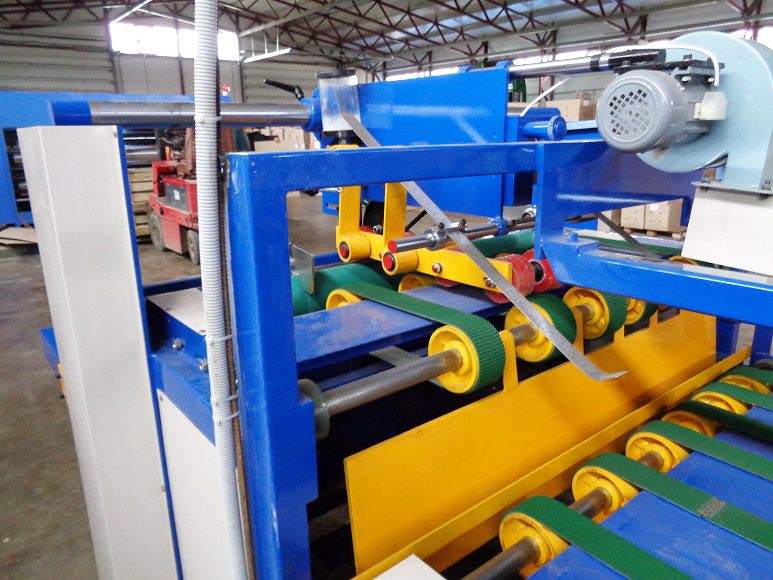

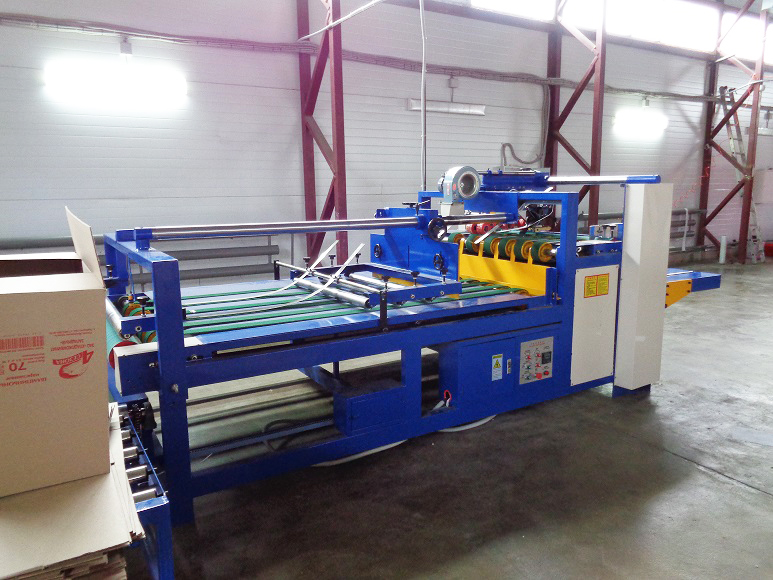

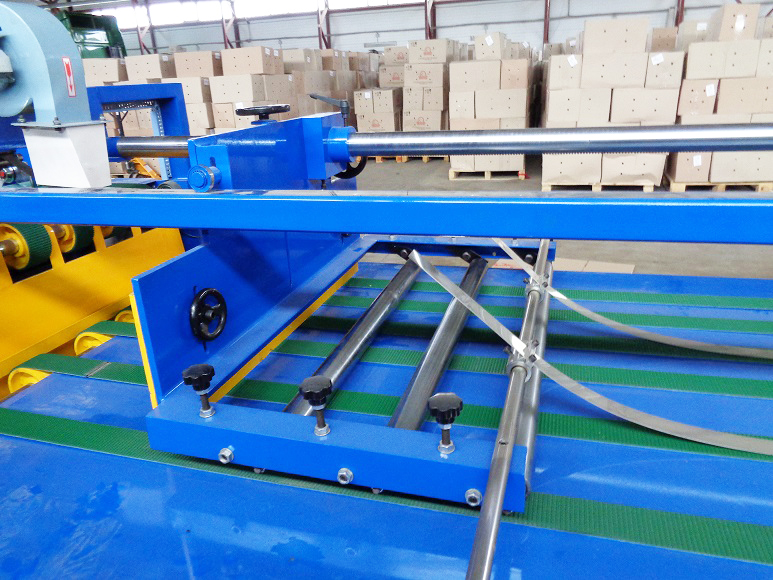

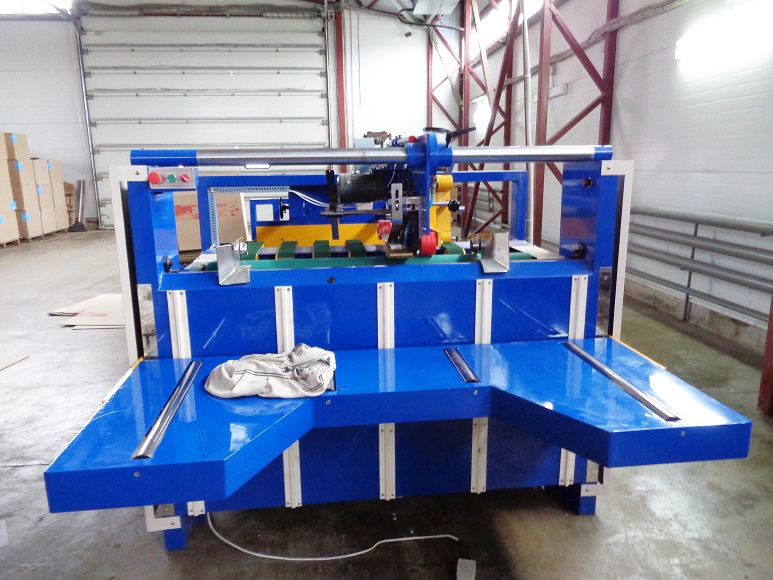

Фотографии
