Листоукладчик для z (бесконечного) гофрокартона ST-Z
Листоукладчик ST-Z предназначен для укладки z (бесконечного) гофрокартона. Формат: 1400,1600,1800,2200, 2500 мм; Макс. скорость: 120 м/мин; В состав листоукладчика входит автоматический узел поперечной рилевки; Комплектующие: KEB (Германия); Shanghai futian (Китай); Omron (Япония); MKS-ST150 (Германия); Delta (Тайвань); SMC (Япония); Airtak (Тайвань);-
Макс. рабочая ширина: 1400-2500 мм.
-
Макс. рабочая скорость: 120 м/мин.
-

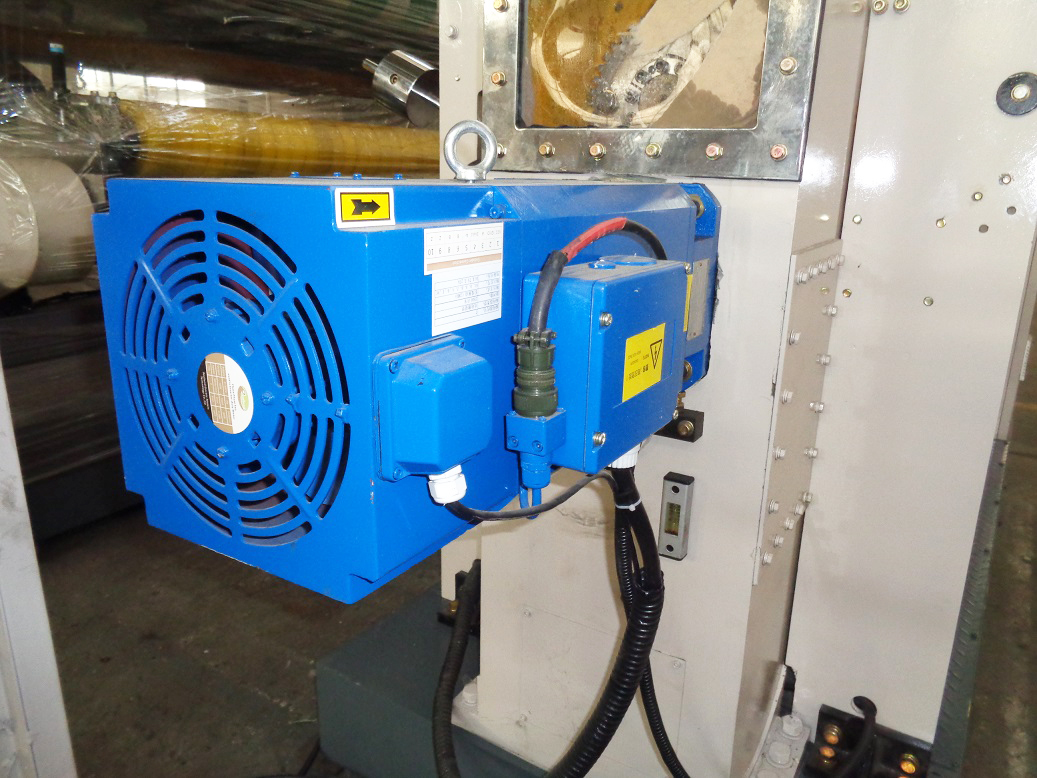

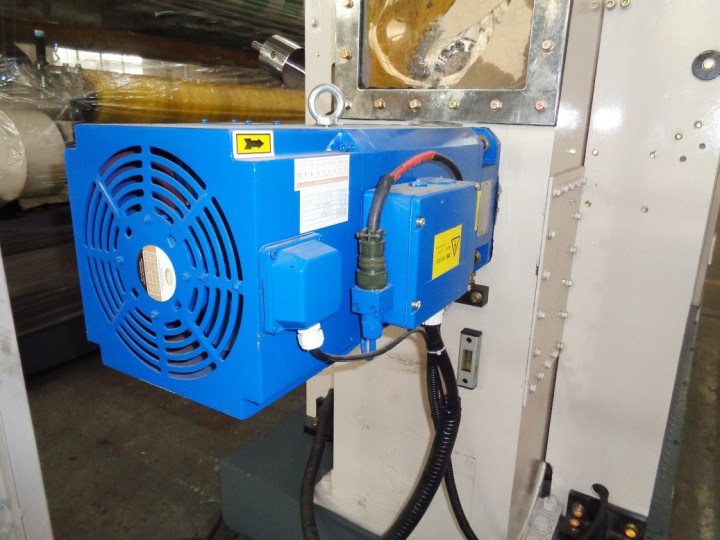

В силовой части использован двигатель с частотным преобразователем, что обеспечивает автоматическую синхронизацию со всей линией.
-
Листоукладчик ST-Z предназначен для производства бесконечного (или «Z») картона, является встраиваемой конструкцией в существующий или новый гофроагрегат (возможна работа вместе с обычным угловым листоукладчиком ST). Предлагается полуавтоматический тип листоукладчика - fanfold (необходимо участие оператора при укладке на поддон).
-
Длина поперечной рилевки (место поперечного сгиба), в зависимости от заказов, может изменяться от 800 до 1200 мм или оставаться фиксированной 1150 мм.
-
В зависимости от производственного плана, на гофроагрегате можно производить листовой или бесконечный (z) гофрокартон.
-

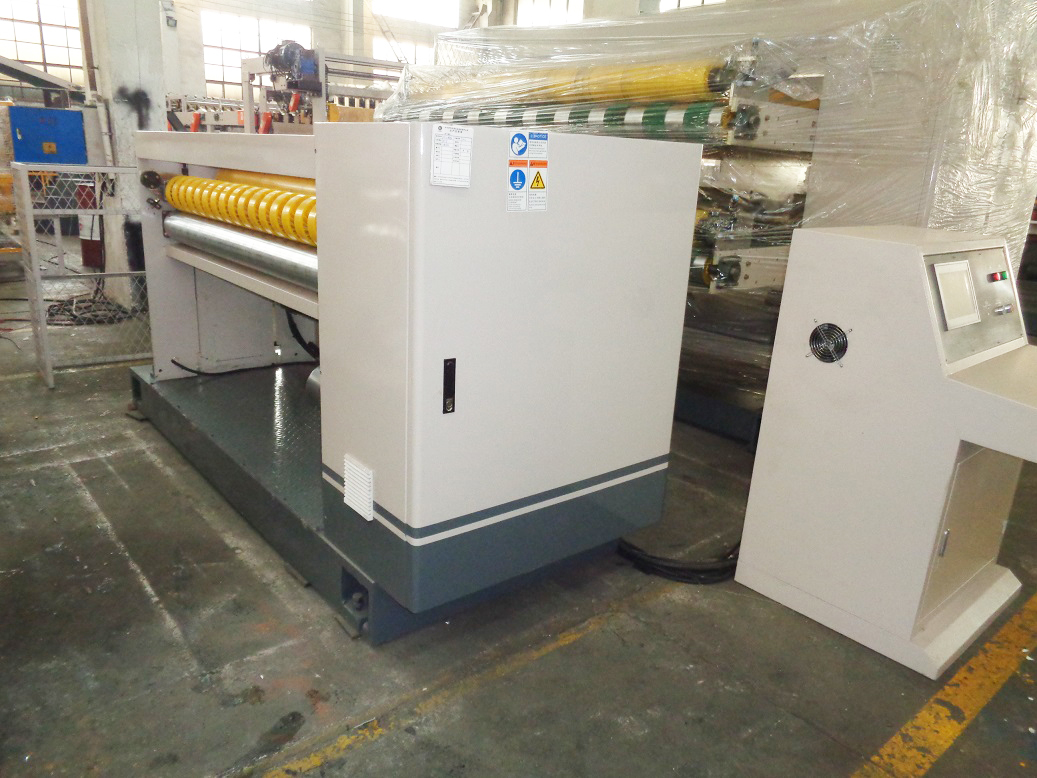

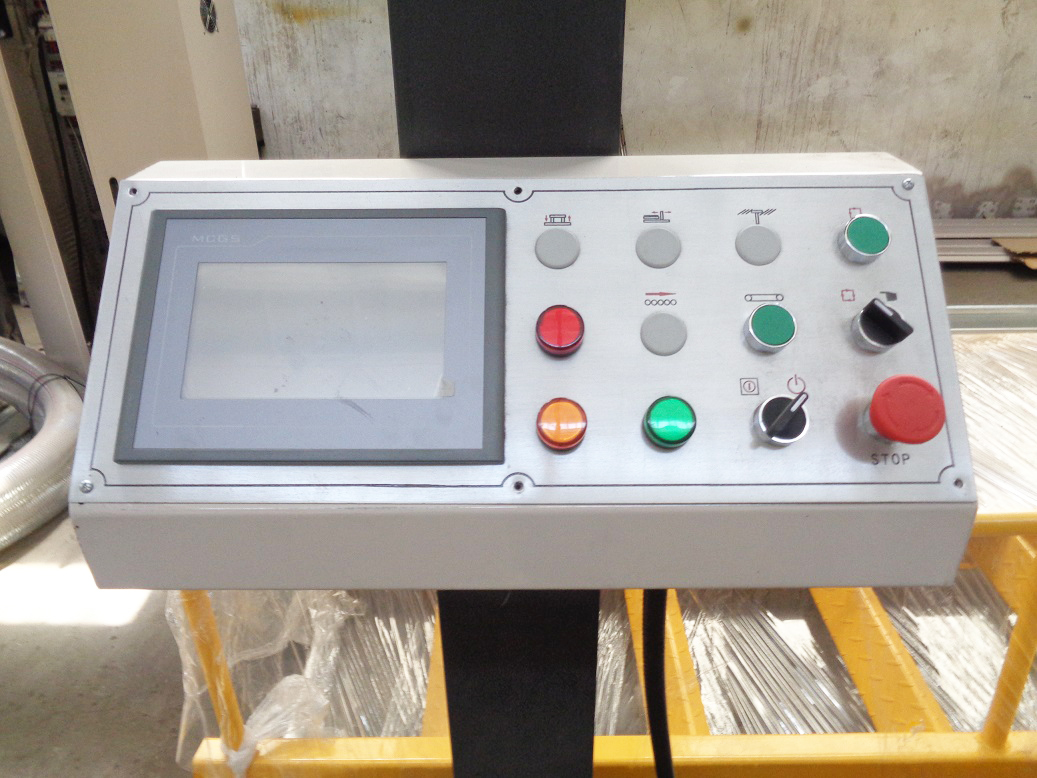

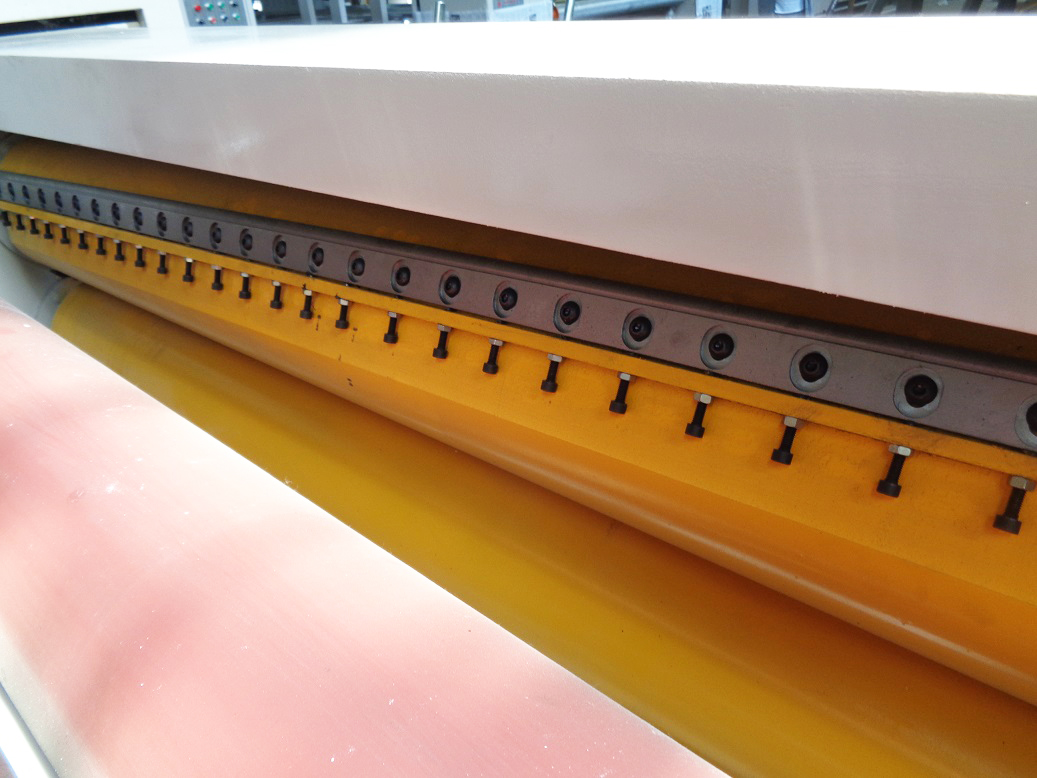

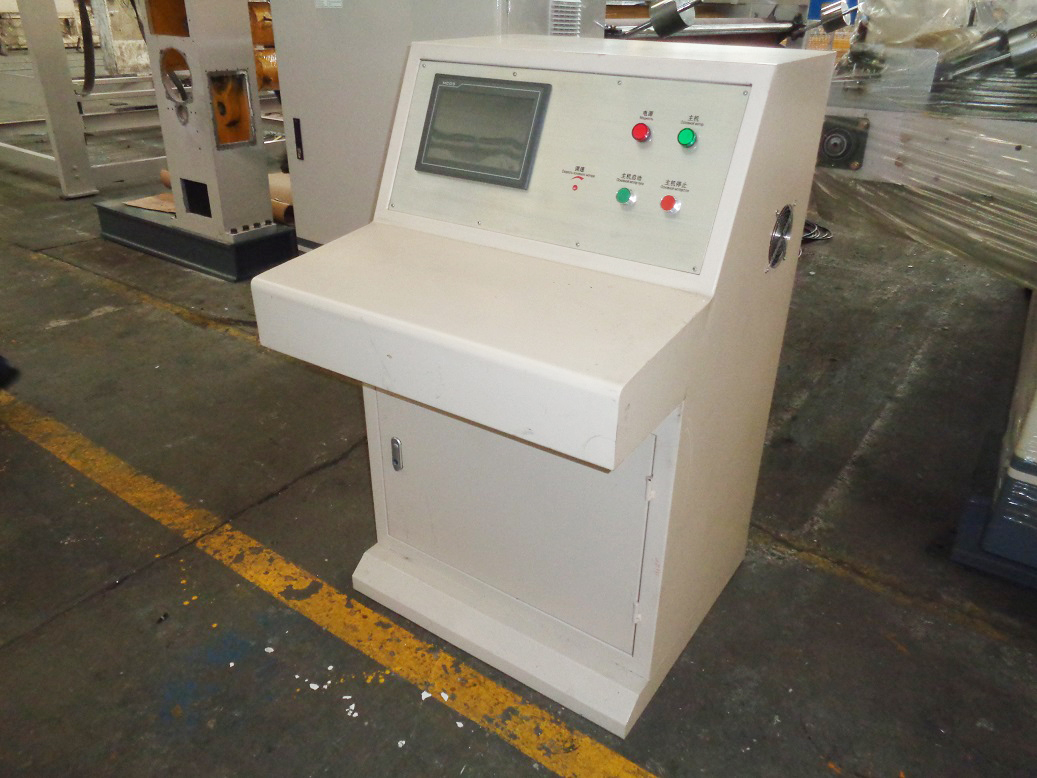

В состав листоукладчика входит автоматический поперечно-рилевочный станок NCC-15. Управление осуществляется с пульта. Комплектуется винтообразными рилевочными ножами, производящими чистую и ровную рилевку. Все основные параметры работы оборудования отображаются на экране пульта управления. Смена заказов происходит в автоматическом режиме, что позволяет экономить время на переналадку.
-
Система управления сервоприводов: KEB (Германия).
-
Серво-мотора: Shanghai futian (Китай).
-
Бесконтактный переключатель: Omron (Япония).
-
Панель упраления движения: MKS-ST150 (Германия).
-
Подающий привод: Delta (Тайвань).
-
Пневматические компоненты: SMC (Япония) и Airtak (Тайвань).
-
Габариты: 23 000 x 4 000 x 6 000 мм.

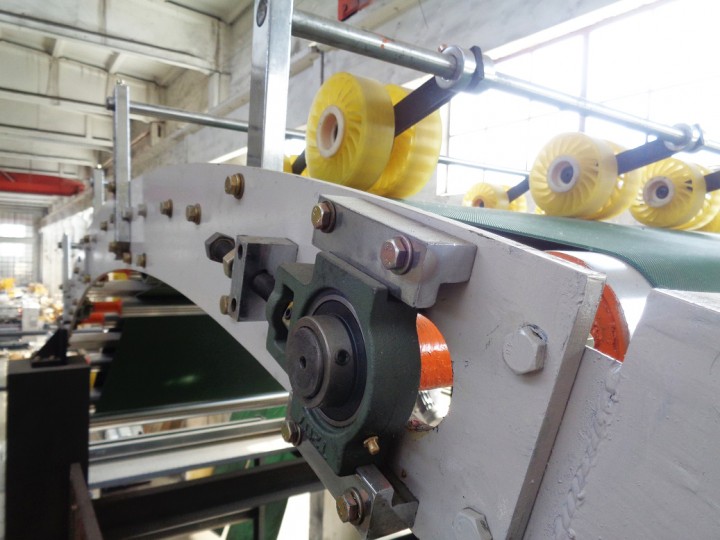

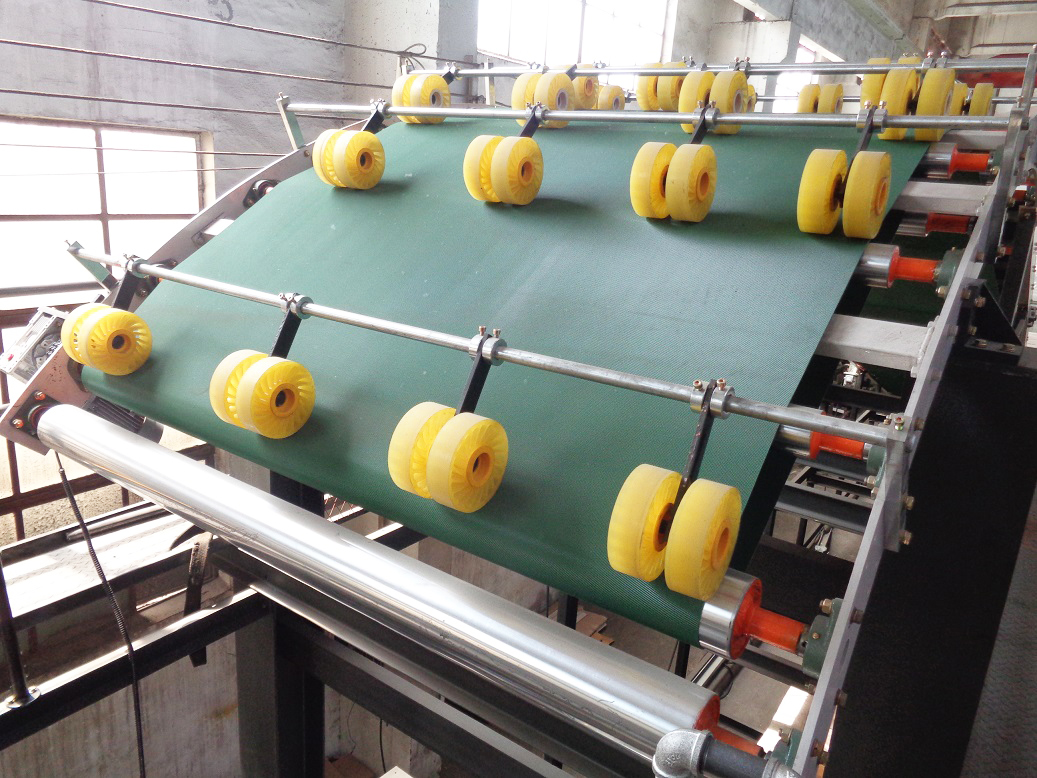

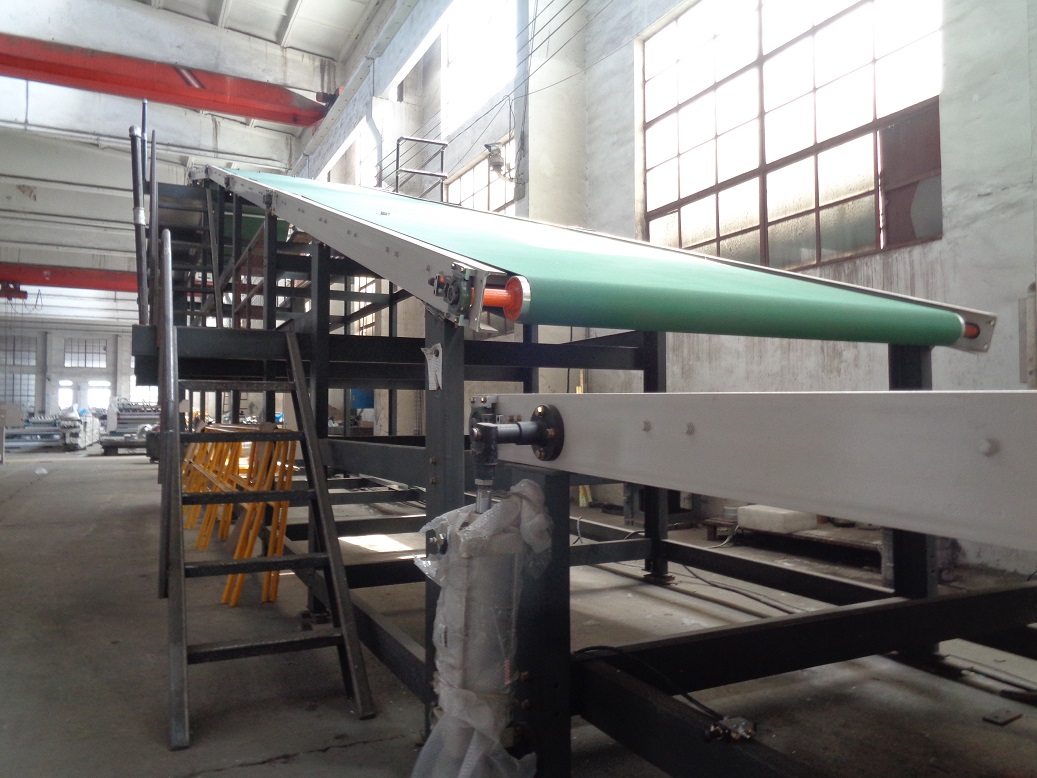

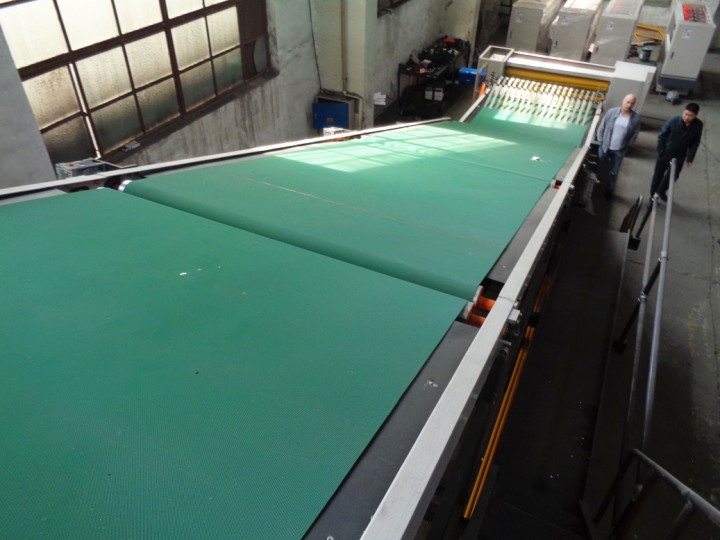

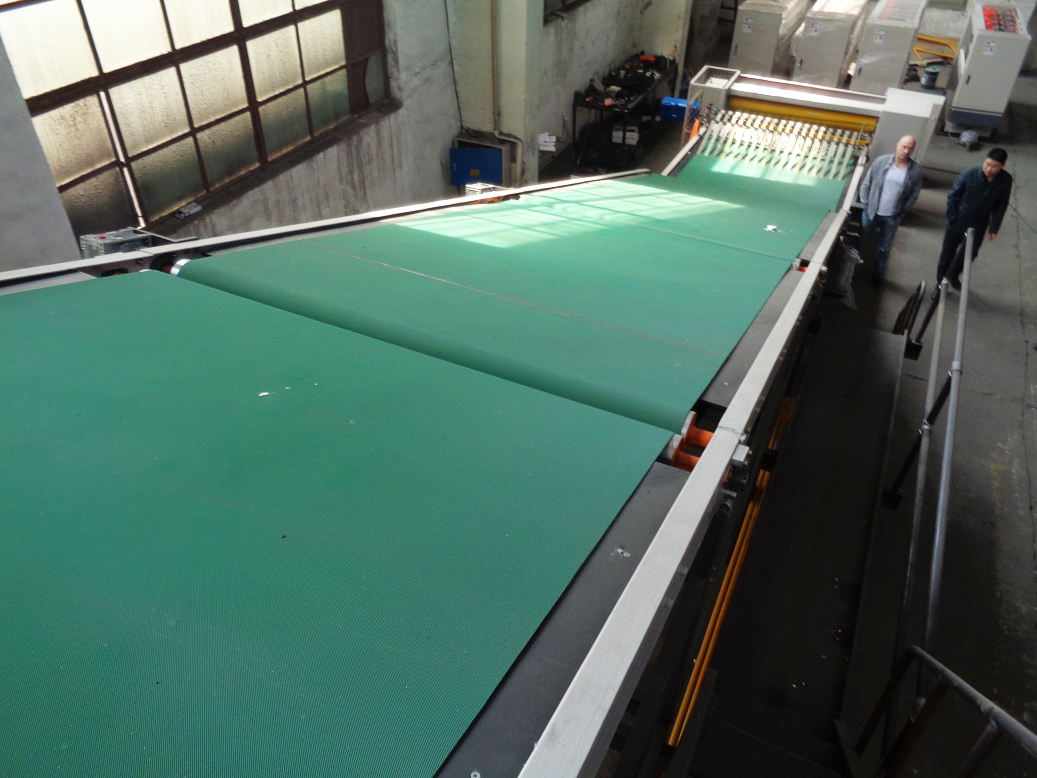

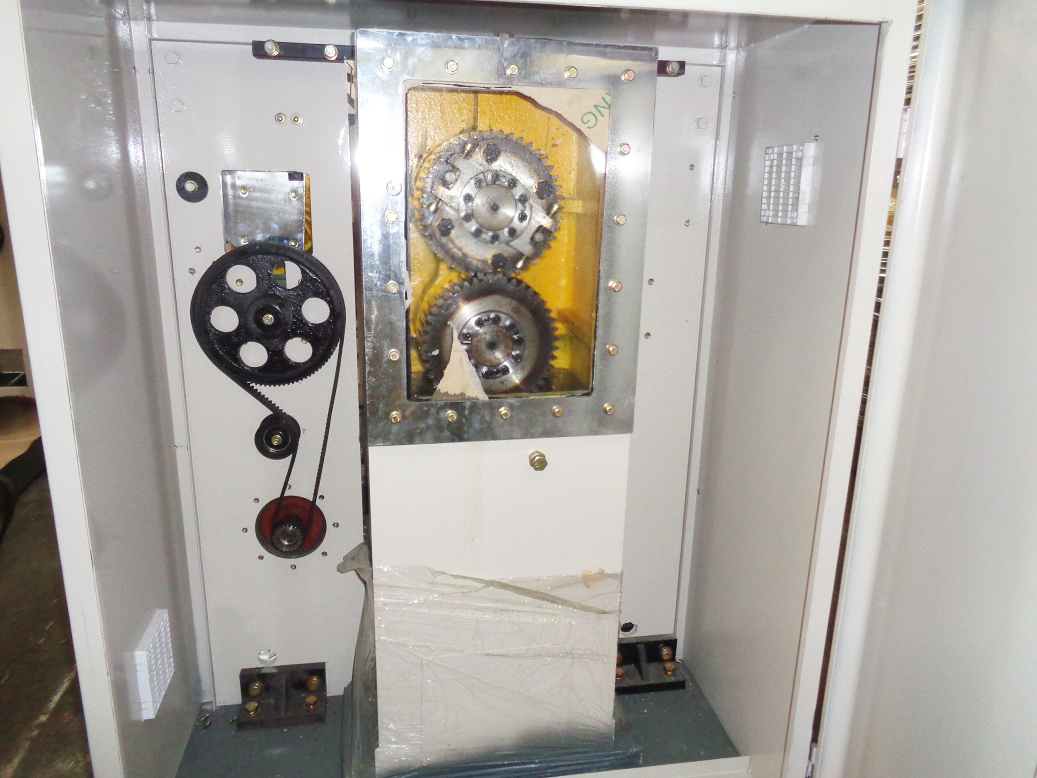

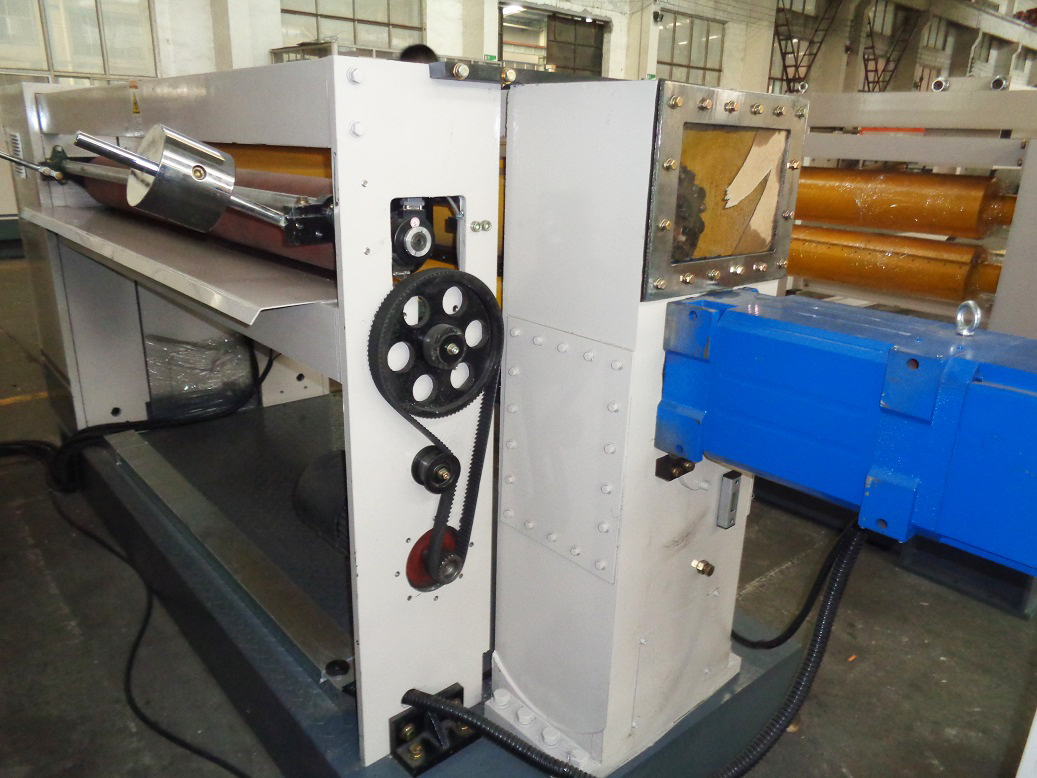

Фотографии узлов:
Видео работы листоукладчика ST-Z
