Автоматический плосковысекательный пресс MHC-CE с удалением облоя
Плосковысекательные прессы серии МНС-CE с автоматической подачей предназначены для высечки и биговки упаковки сложной конфигурации из картона и гофрокартона. Благодаря высокой скорости, автоматизации, а также удобству в работе машина идеально подходит в производстве, как средних, так и больших объемов картонной упаковки. Отличительными особенностями этой машины от других является автоматическая подача заготовок вакуумным "пауком", полное удаление облоя с удалением передней кромки (стриппинг) и укладка листов.Автоматический плосковысекательный пресс MHC-CE с удалением обрези сформирован по модульному принципу и состоит из следующих секций:
-

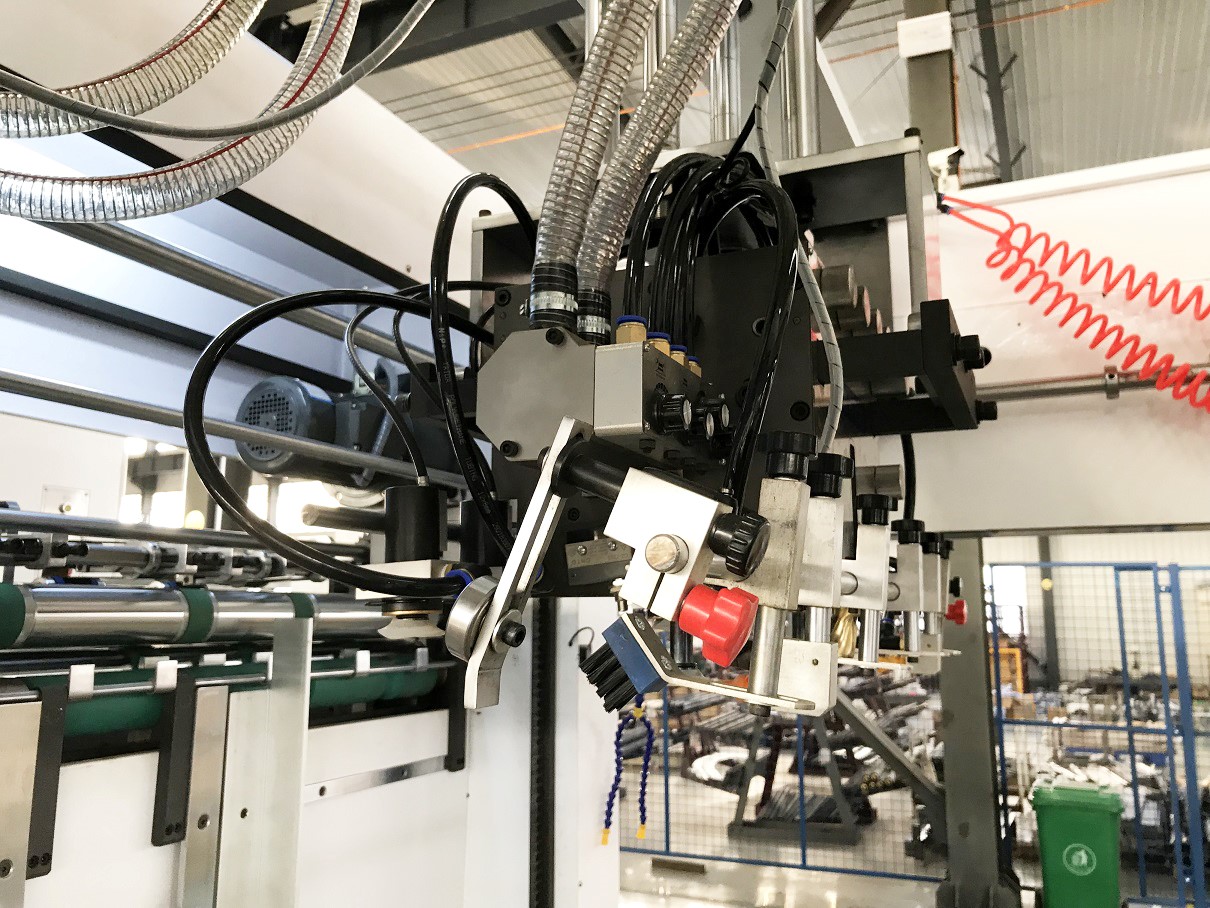

Автоматическая секция подачи вакуумным "пауком";
-

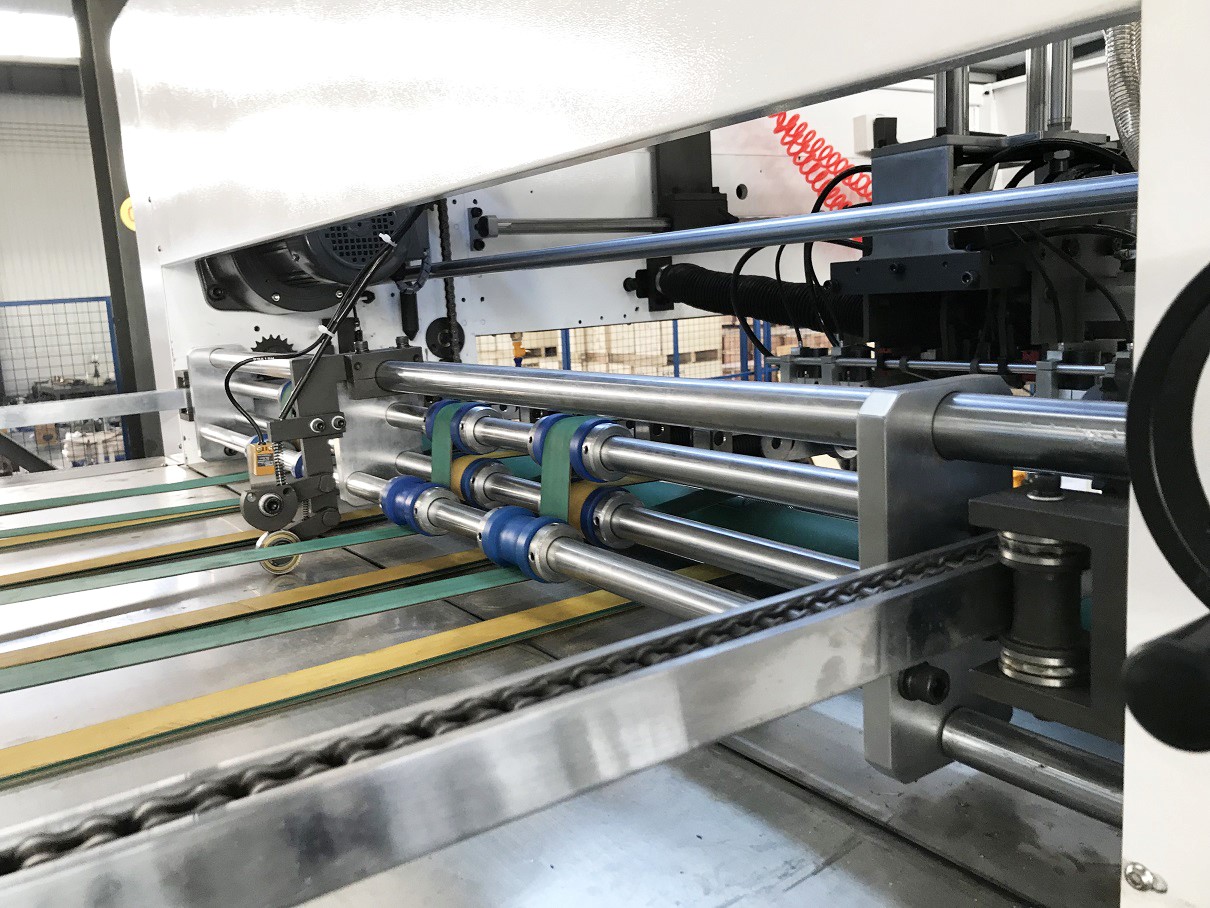

Секция трансфера заготовок;
-

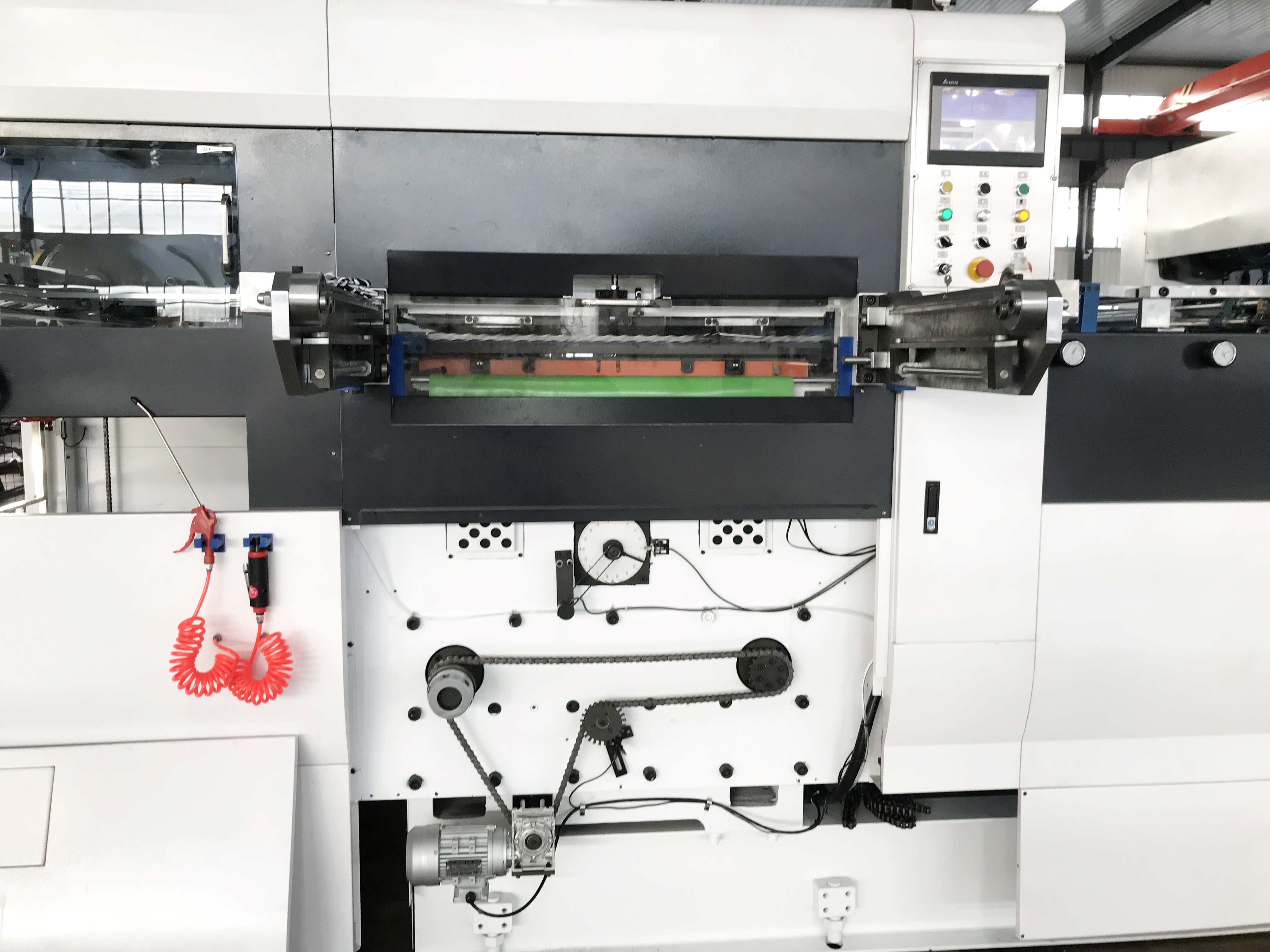

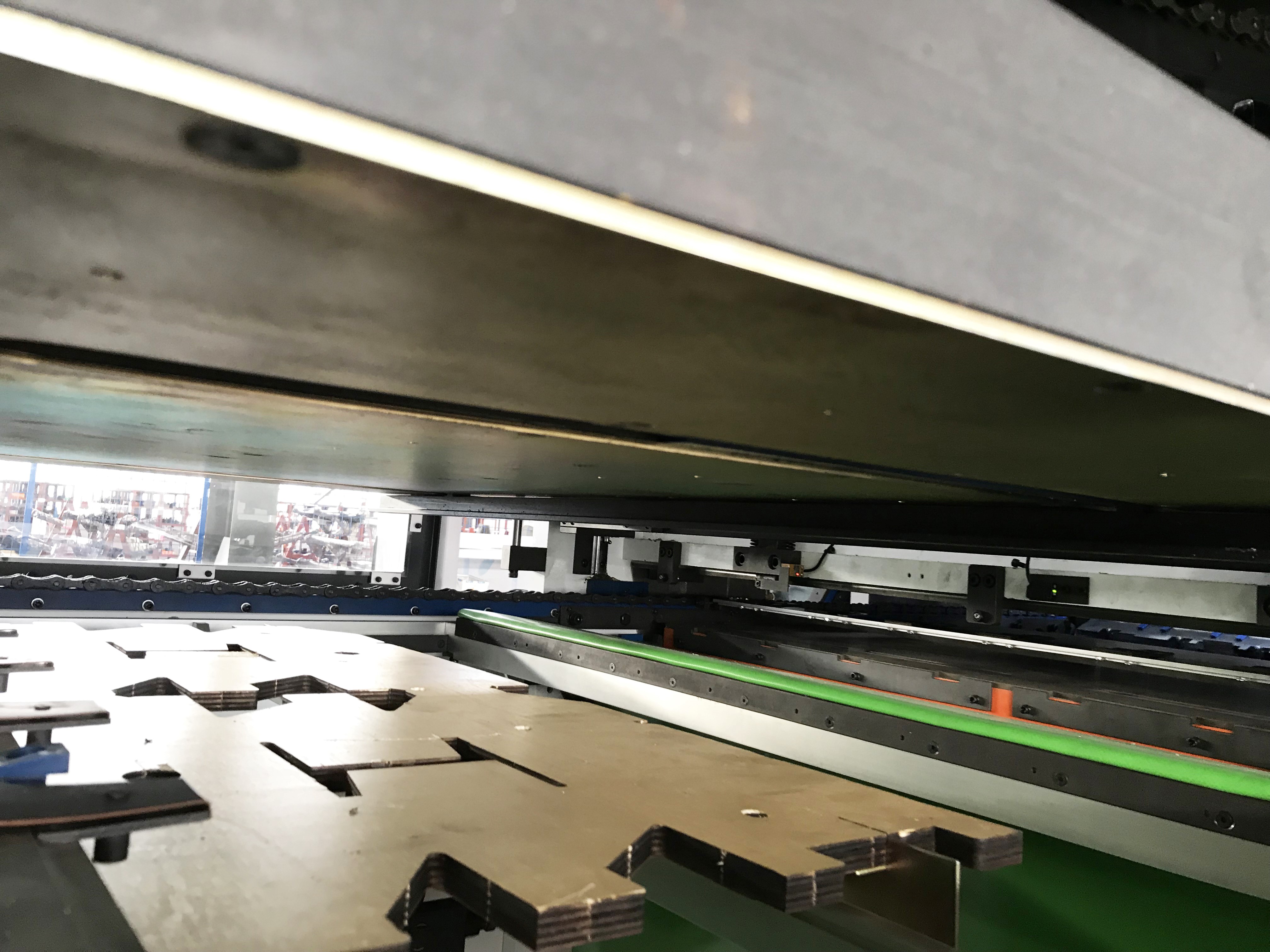

Секция высечки;
-

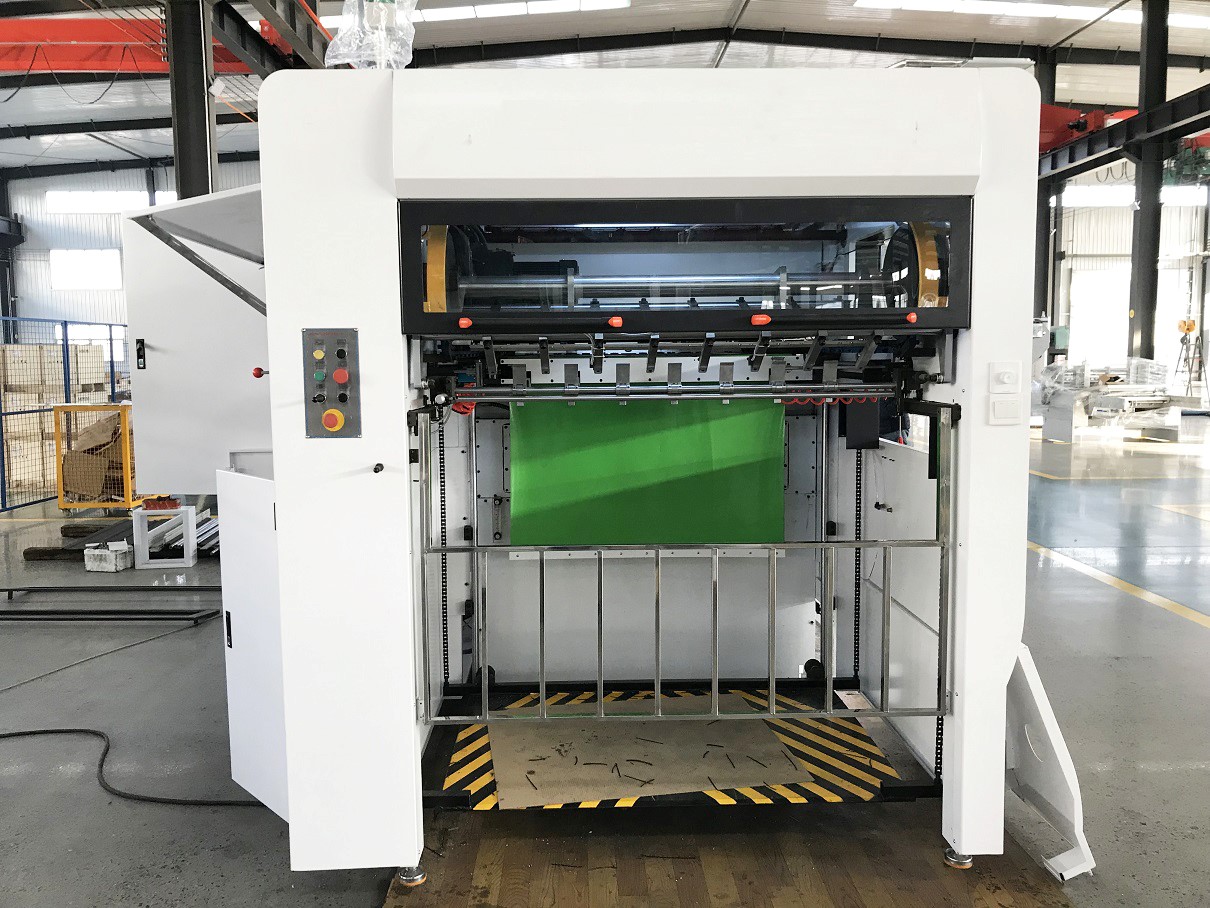

Секция укладки и удаления обрези.
Технические параметры
|
Технические данные |
MHC-1060СЕ |
MHC-1080CЕ |
|
Производительность (лист/ч) |
7500 |
7500 |
|
Макс. размер заготовки (мм) |
1060x760 |
1080x780 |
|
Мин. размер заготовки (мм) |
400x350 |
400x350 |
|
Макс. формат высечки заготовки (мм) |
1050x750 |
1070x770 |
|
Макс. высечное давление (т) |
300 |
300 |
|
Максимальная толщина гофрокартона (мм) |
<4 |
<4 |
|
Точность просечки (мм) |
<± 0,1 |
<± 0,1 |
|
Высота заготовок на подаче (мм), включая деревянный поддон |
1600 |
1600 |
|
Высота заготовок на выдаче (мм), включая деревянный поддон |
1400 |
1400 |
|
Граммаж тонкого картона (г/м2) |
90-2000 |
90-2000 |
|
Регулировка давления (мм) |
± 0,1 |
± 0,1 |
|
Минимальный размер захвата (мм) |
>9-17 |
>9-17 |
|
Максимальный размер заключной рамы (мм) |
1100x790 |
1100x790 |
|
Мощность (кВт) |
11 |
11 |
|
Габаритные размеры (мм) |
7312 x 4257 x 2367 |
7312 x 4257 x 2367 |
|
Масса (кг) |
17 000 |
18 000 |
Особенности конструкции
-
Станина изготовлена из высококачественной стали, толщиной 50 мм;
-
Материал станины HT250;
-
Подпорные стены станины из углеродистой стали;
-
Автоматическая подача заготовок вакуумным "пауком";
-
Косозубые шестерни, толщиной 50-70 мм, применяемые в передачах, с низким уровнем шума и высокой точностью, снабжены автоматическим контуром смазки;
-
Русифицированное меню;
-
Подшипники только HRB и NSK;
-
Сенсорный экран “Delta”;
-
Электрокомлектующие “SIEMENS”;
-
Приводной двигатель снабжен регулируемым преобразователем частоты “Delta”;
-
Пневматические комплектующие “Airtac”;
-
Контакторы “SIEMENS”;
-
Стол подачи и секция вывода продукции имеют контроль высоты, устанавливаемый в 5 различных положениях;
-
Жесткая планка прижима и нижний захват усовершенствованной конструкции гарантируют бесперебойное производство;
-
Возможность перерабатывать различные материалы от тонких картонов до гофрокартона (толщиной не более 4 мм).
