Гидравлический раскат для бобин RS-5000GR

Рабочая ширина 1400 – 2800 мм. Диаметр бобины 350-2500 мм. Макс. вес бобины 2500-3500 кг. Гидравлический привод подъема бобины. Комплектующие: Jigang prduction (Китай); HRB (Китай); Xusheng (Китай); Shandong zaozhuang (Китай); Changzhou Sincerity (Китай); SMC (Япония);  Schneider (Франция);

Гидравлический раскат RS-5000GR - узел гофроагрегата, на который устанавливаются 2 бобины с плоскими слоями. В процессе работы натяжение полотна контролируется при помощи тормозов, установленных на каждой "лапе" раската. Применяются для возможности использования на гофроагрегате рулонов большего диаметра, ширины, массы.

Технические параметры:

• Рабочая ширина: 1200 - 2800 мм;

• Минимальная ширина: 800 мм;

• Диаметр бобины: 350 - 2500 мм;

• Макс. вес бобины: 2500 - 3500 кг;

• Диаметр опорных направляющих валов: 270 мм;

• Гидравлический привод подъема бобины;

• Устройство защиты от перегрузок;

• Устройство зажима и освобождения бобины с электроприводом позволяет осуществлять центровку;

• Пневматическая система регулировки усилия натяжения;

• Универсальные разжимы с пневматическим расширением;

• Многоточечные тормоза;

• Рабочее давление: 16-18 МПа;

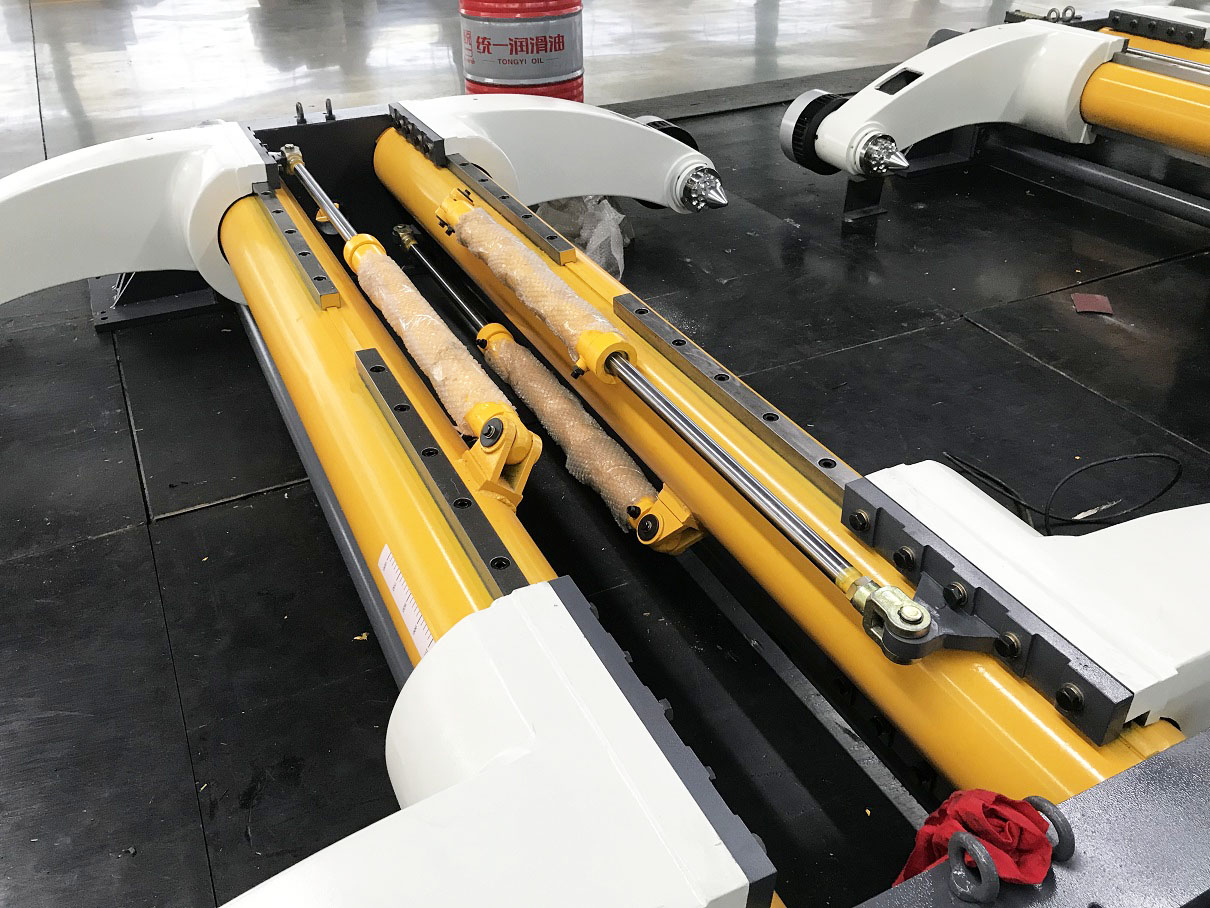

• Гидравлический подьемный цилиндр: ￠125 x 440 мм;

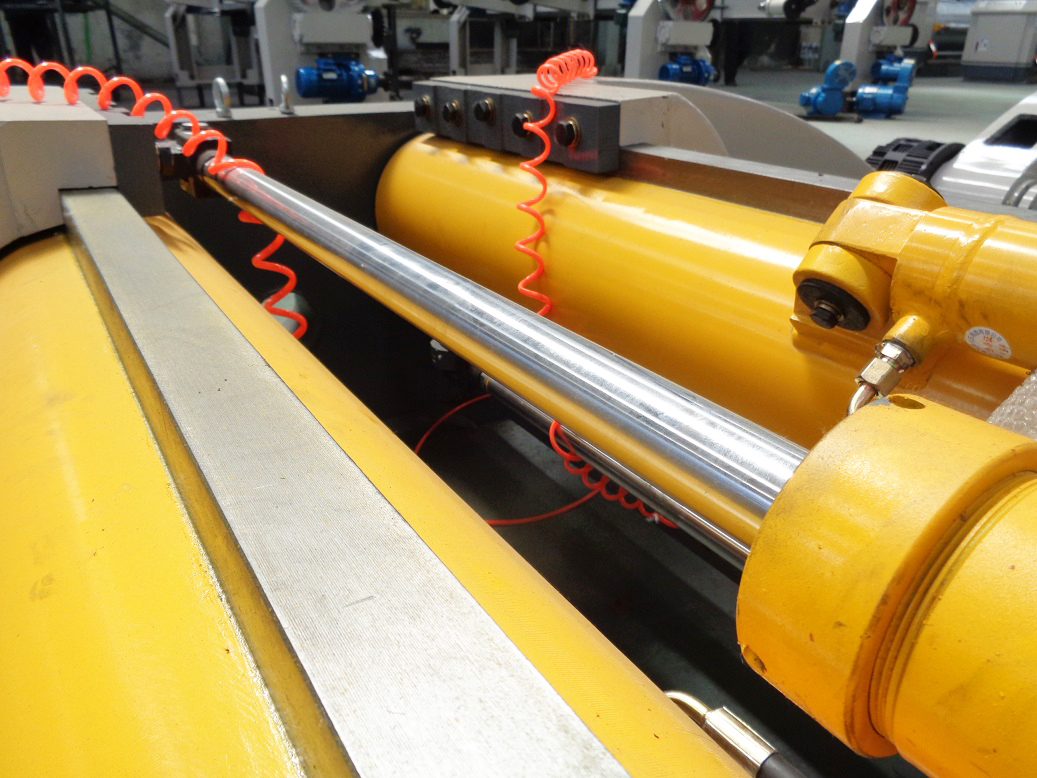

• Гидравлический зажимной цилиндр: ￠80 x 1300 мм;

• Мощность гидравлической станции: 4 кВт;

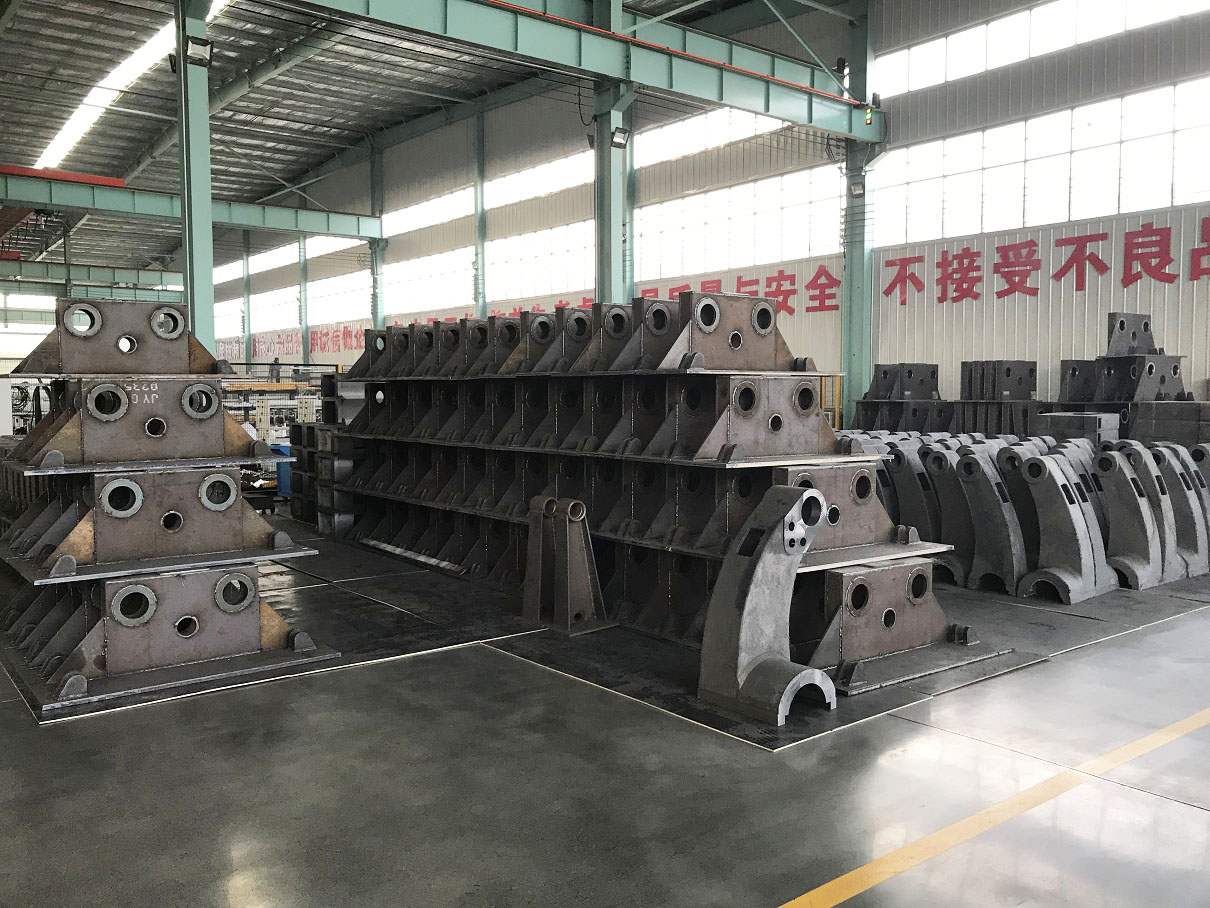

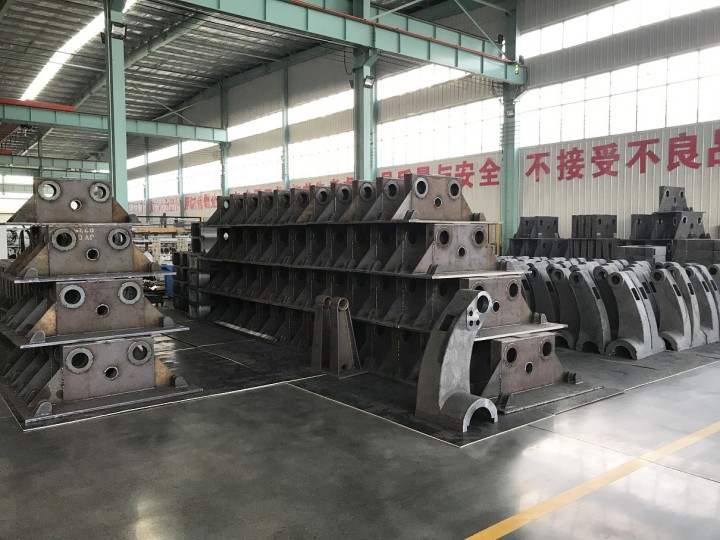

• Станина раската: Jigang prduction (Китай);

• Подшипники: HRB, ZWZ, LYC (Китай);

• Универсальные разжимы: Xusheng (Китай);

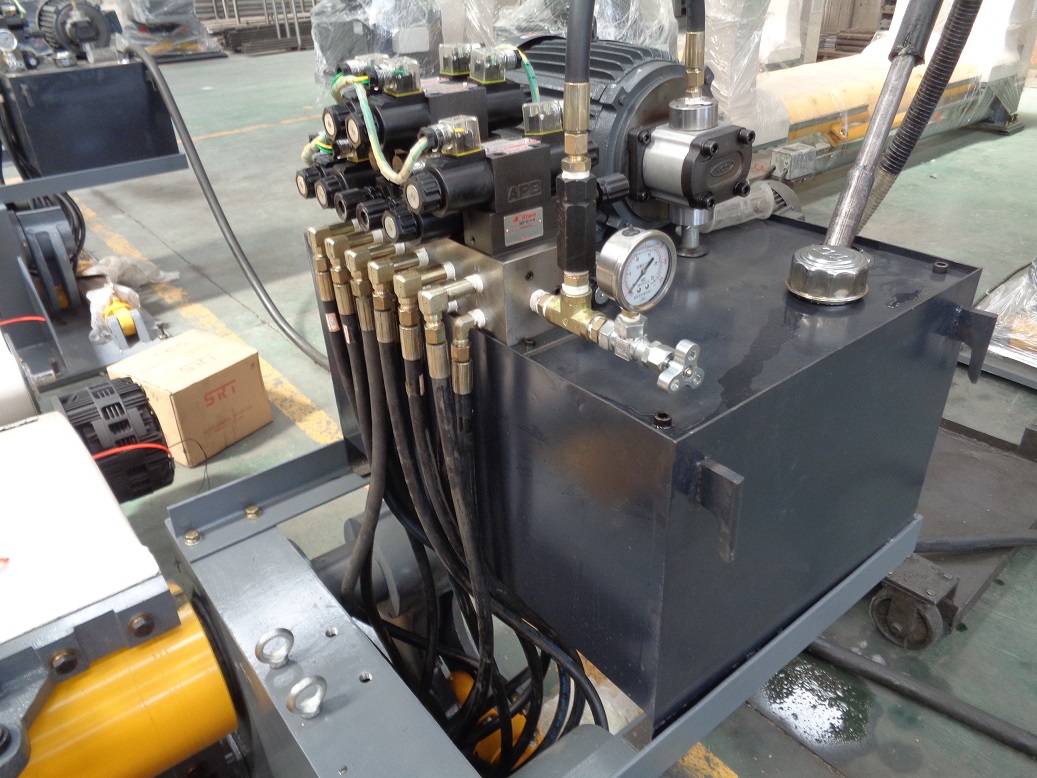

• Гидравлическая станция: Shandong zaozhuang (Китай);

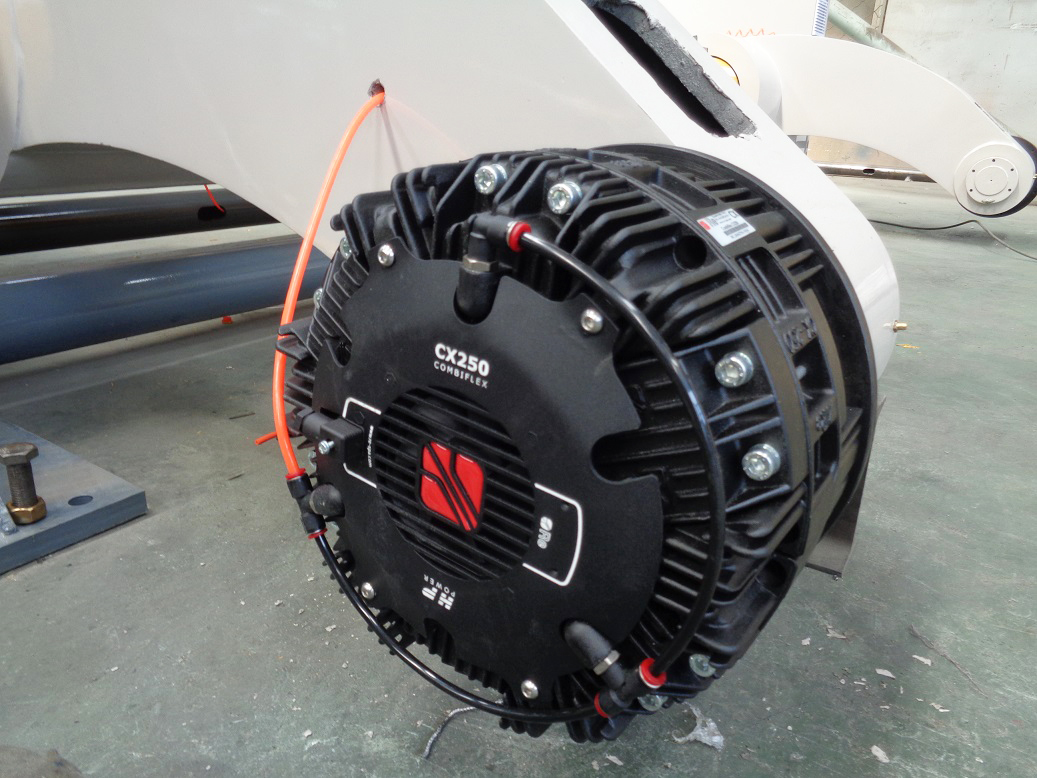

• Тормоза: Changzhou Sincerity (Китай);

• Пневматические узлы: SMC (Япония);

• Электрические компоненты: Schneider (Франция);

• Пневматический переключатель: Schneider (Франция);

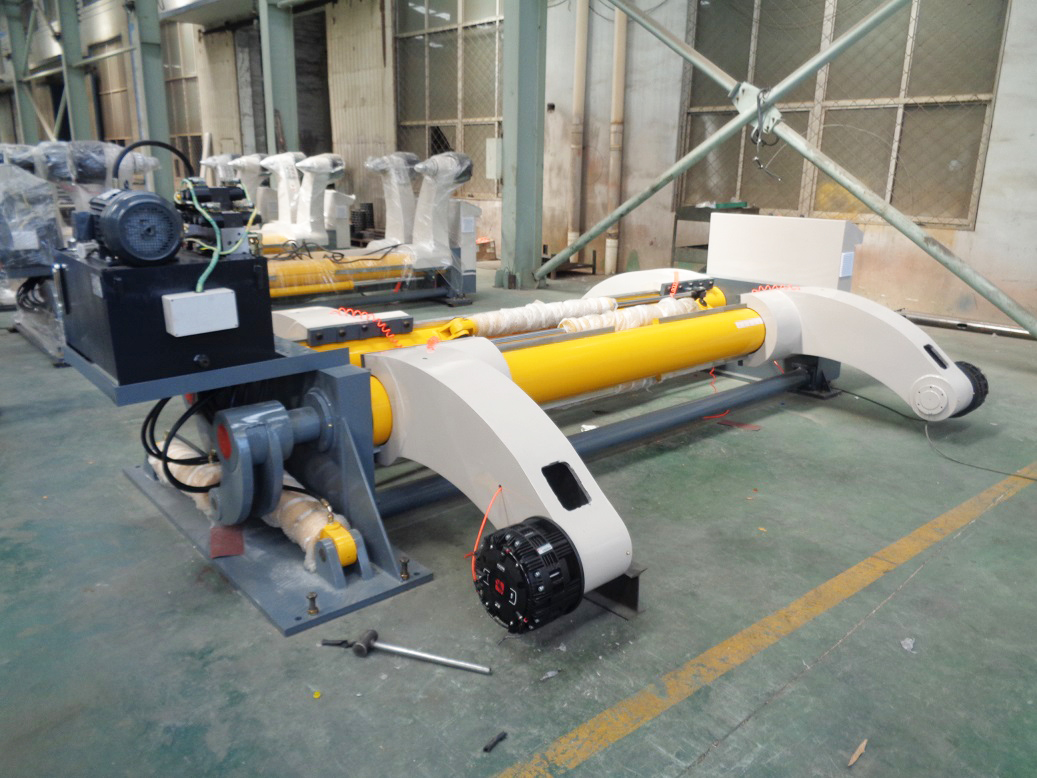

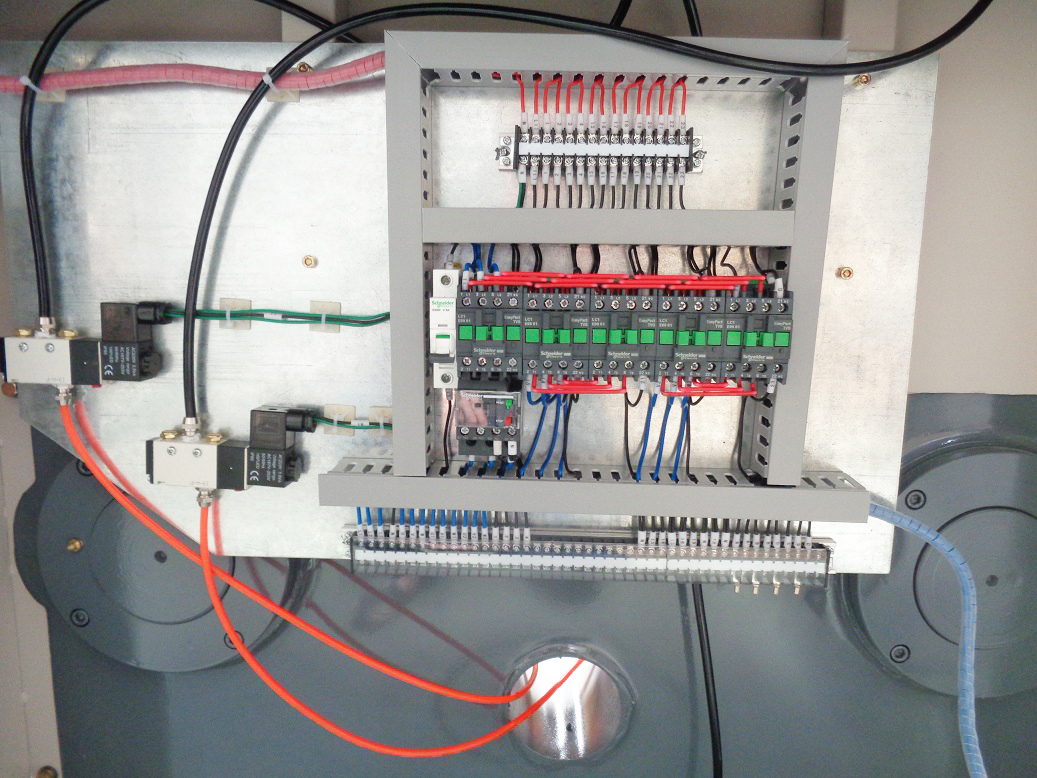

Фотографии узлов:

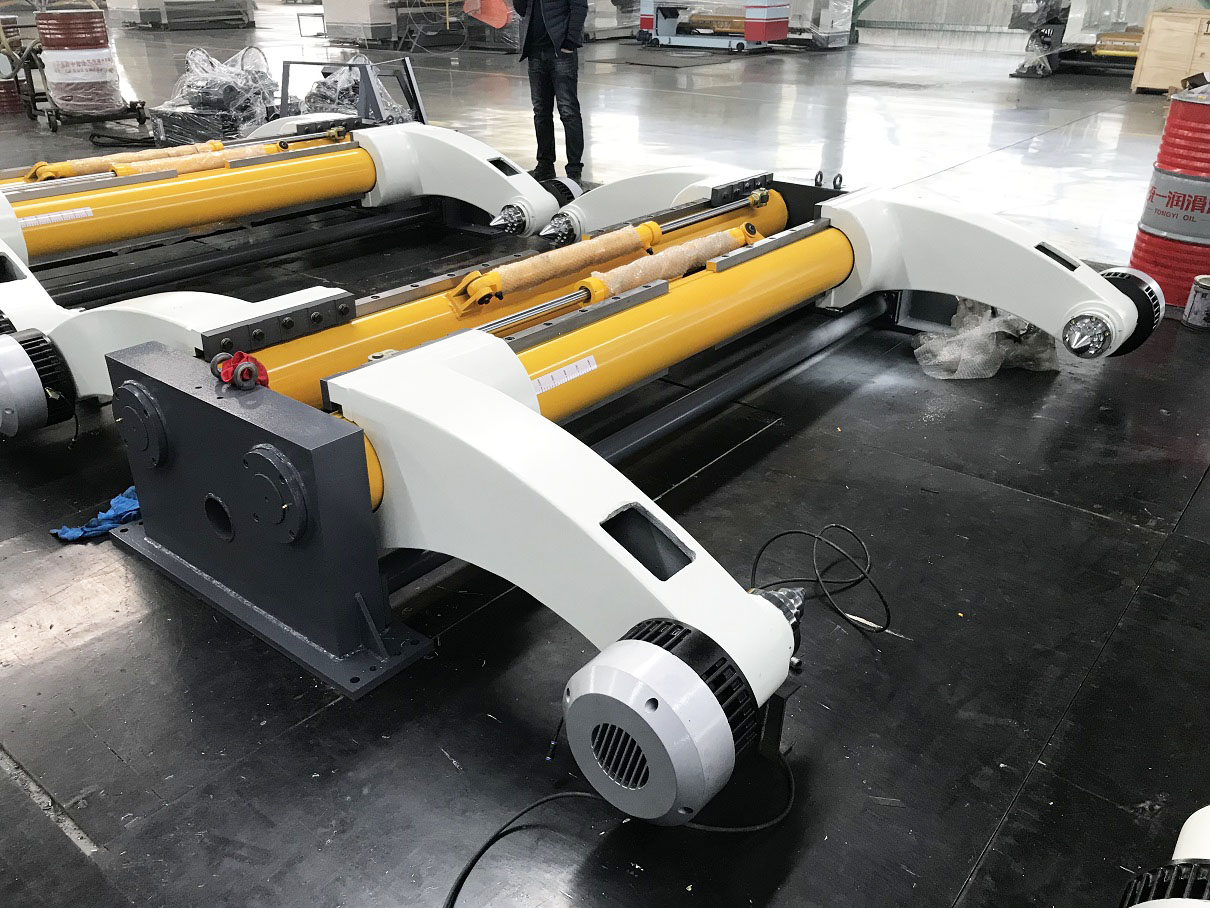

• Раскат RS-5000GR

Раскат RS-5000GR
