Сушильно-охлаждающий стол DF
Рабочая ширина: 1400-2200 мм. Макс. рабочая скорость: 100-180 м/мин. Количество сушильных плит: от 8 до 14; Комплектующие: Hebei hengshui (Китай); Shenyang (Китай); Tiangang или Jigang (Китай); Sсhneider (Франция); HRB (Китай); Autonics (Корея); SMC (Япония); Airtak (Тайвань);Сушильно-охлаждающий стол предназначен для сушки произведенного полотна трехслойного и пятислойного гофрокартона. Нагрев плит происходит при помощи пара или электричества. Пар позволяет нагревать поверхность плит более равномерно, что дает более качественный гофрокартон на выходе.
Технические параметры:
Рабочая ширина (мм): 1400-2200;
Макс. скорость (м/мин): 100-180;
Поверхность сушильных плит отшлифована, шероховатость Ra=0,63;
Ширина сушильных плит (мм): 600;
Количество сушильных плит устанавливается в зависимости от скорости линии и составляет от 8 до 14 шт. Охлаждающая часть варьируется от 4 до 8 метров;
Пневматическая настройка и прижимные башмаки;
Прижим гофрокартона к сушильным плитам осуществляется при помощи прижимных валов;
Автоматическая коррекция осевого положения верхнего сукна сушильного стола с пневматической натяжкой. Ручная коррекция нижнего сукна охлаждающей части;
Валы привода сушильно-охлаждающего стола имеют двухслойную обрезиненную поверхность и направленный рисунок, для предотвращения проскальзывания сукна;
Стол укомплектован верхним и нижним сукном из комбинированного полусинтетитеческого материала;
Главный привод сушильного стола распологается раздельно от самого гофроагрегата;

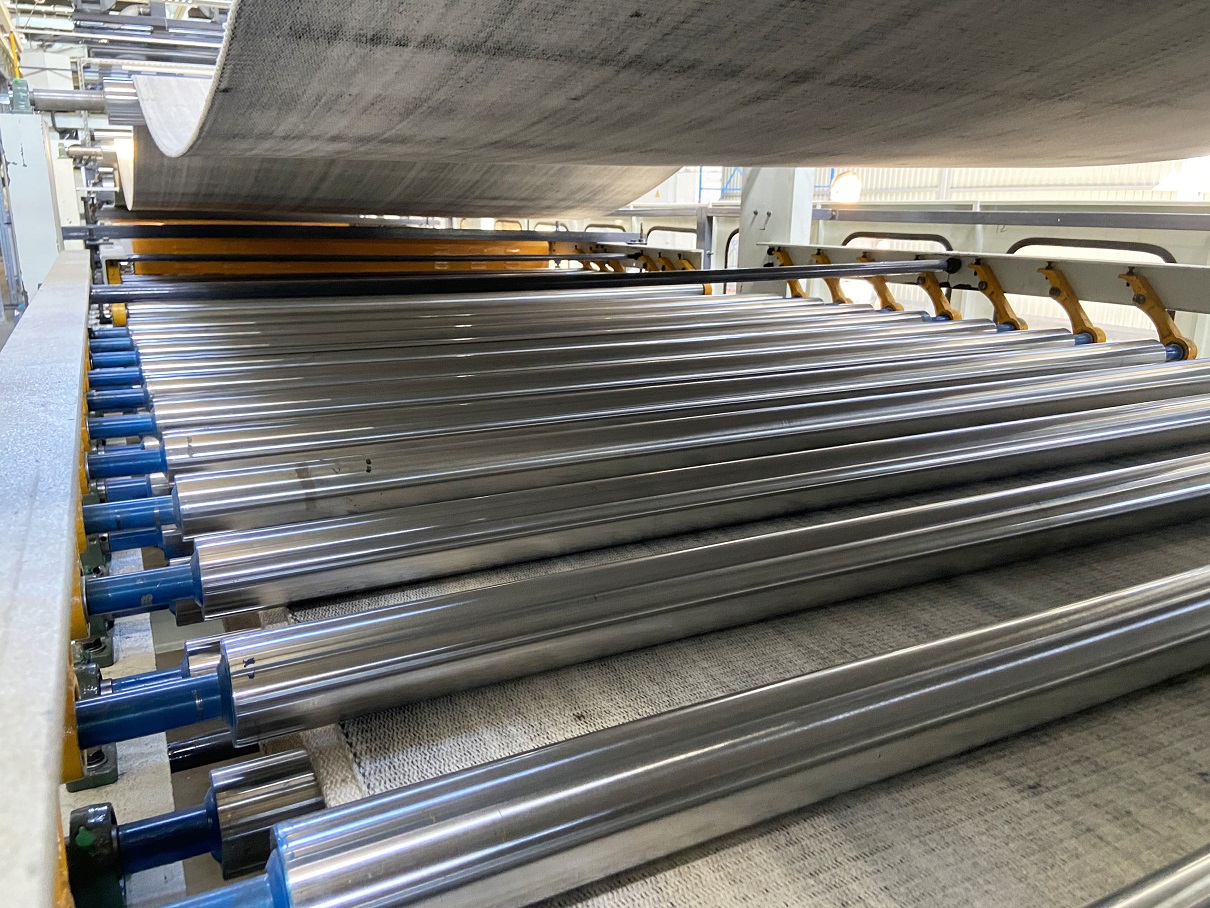

Стальные валы покрыты износостойкой резиной высокого качества;

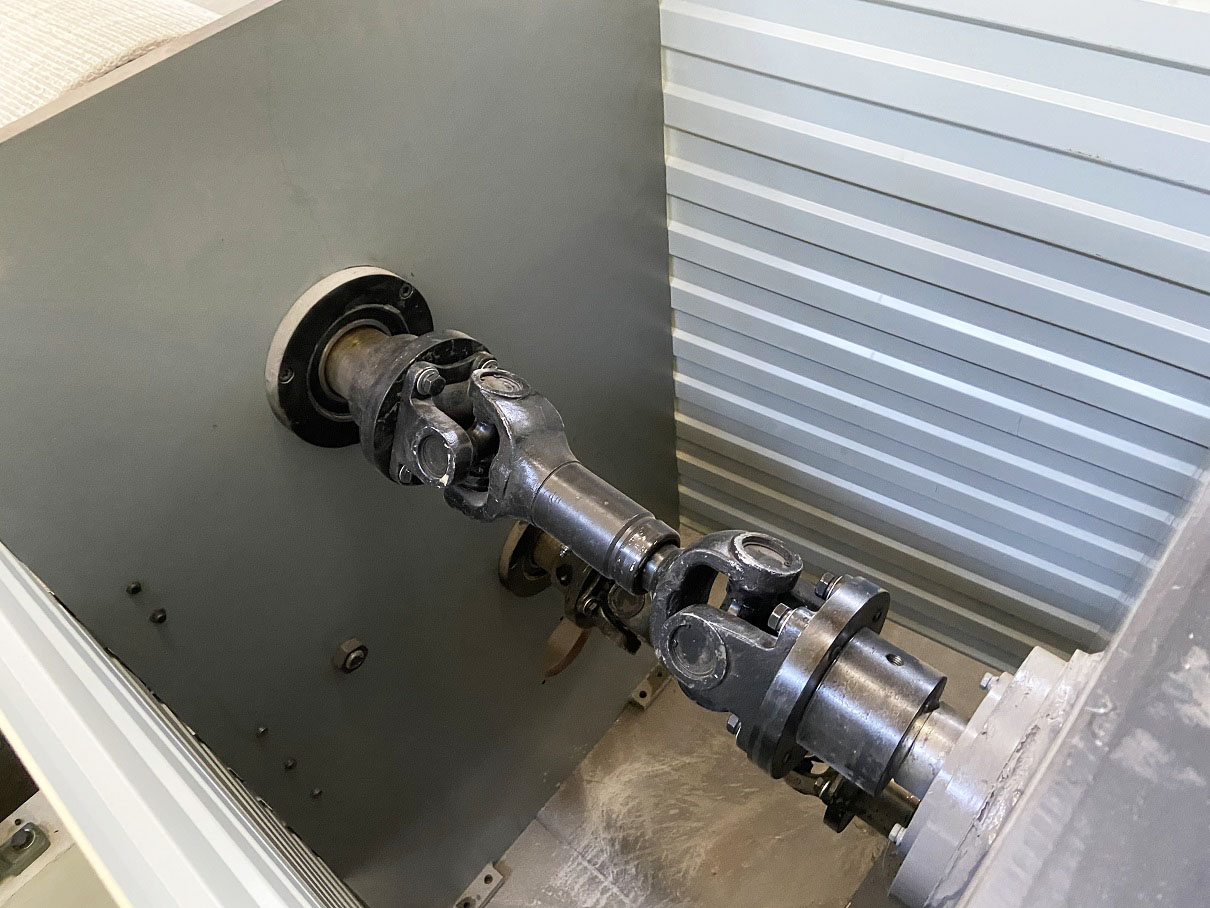

Механизм привода выполнен из высокопрочных материалов, что дает низкий уровень шума. Карданный привод - доп. опция;
Основной привод: Hebei hengshui (Китай);
Сукна: Shenyang (Китай);
Сушильные плиты: Tiangang или Jigang (Китай);
Электрические компоненты: Sсhneider (Франция);
Подшипники: HRB (Китай);
Фотоэлектрические датчики: Autonics (Корея);
Пневматические компоненты: SMC (Япония) и Airtak (Тайвань);

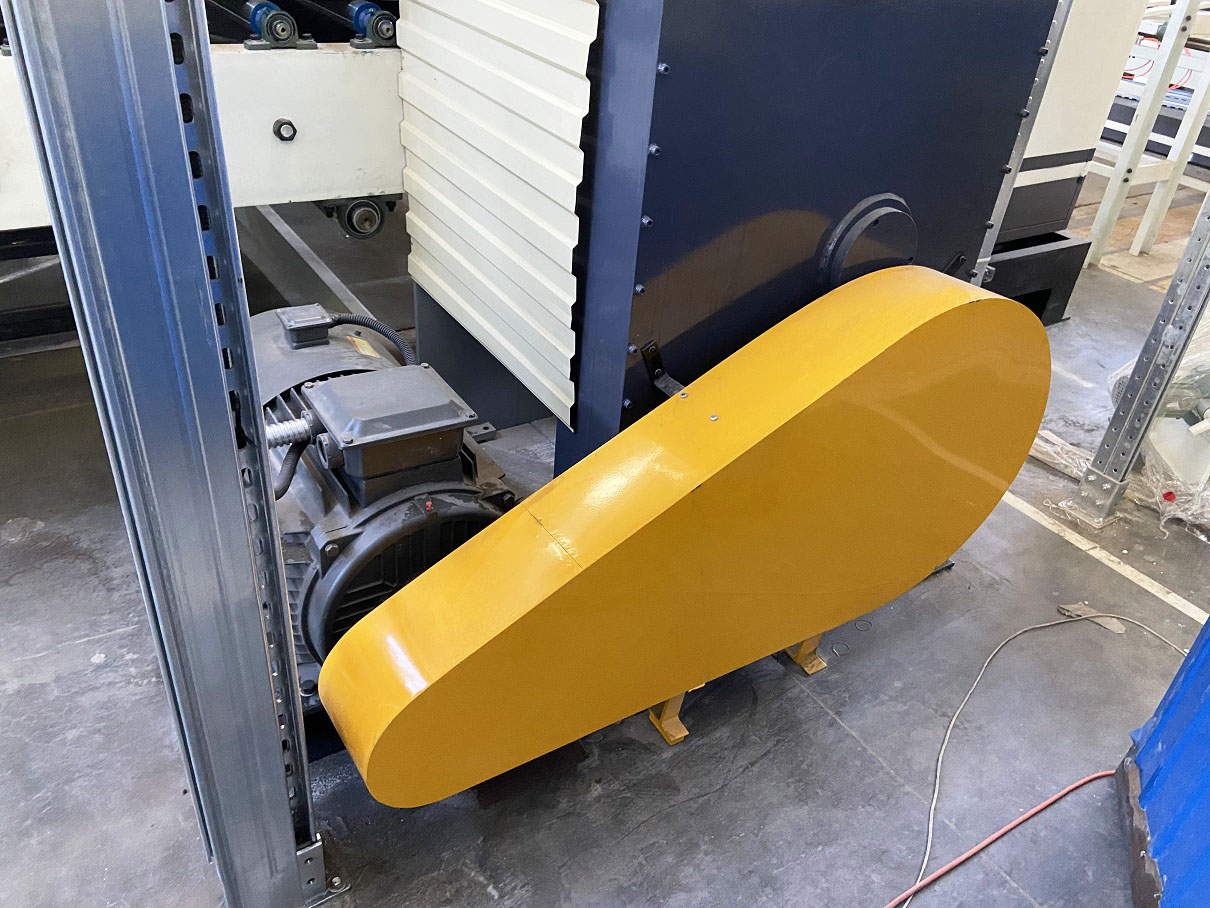

Основной привод: 22 кВт;

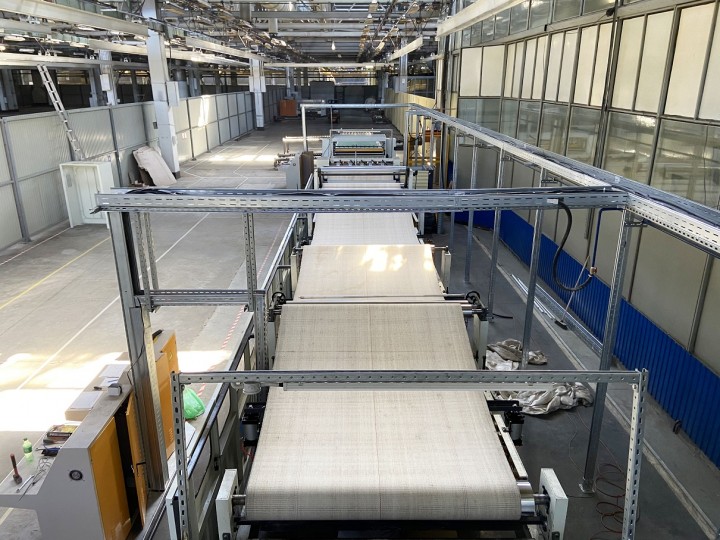

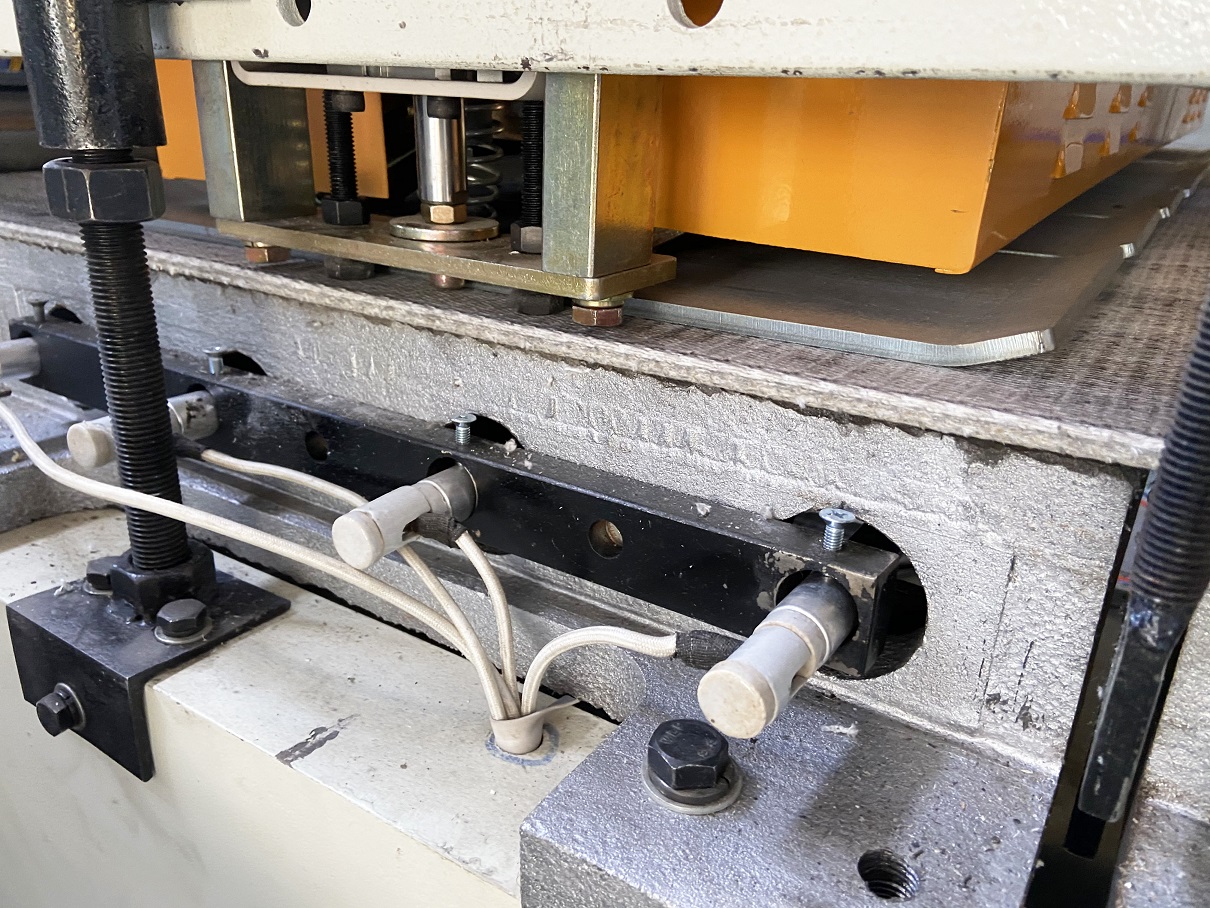

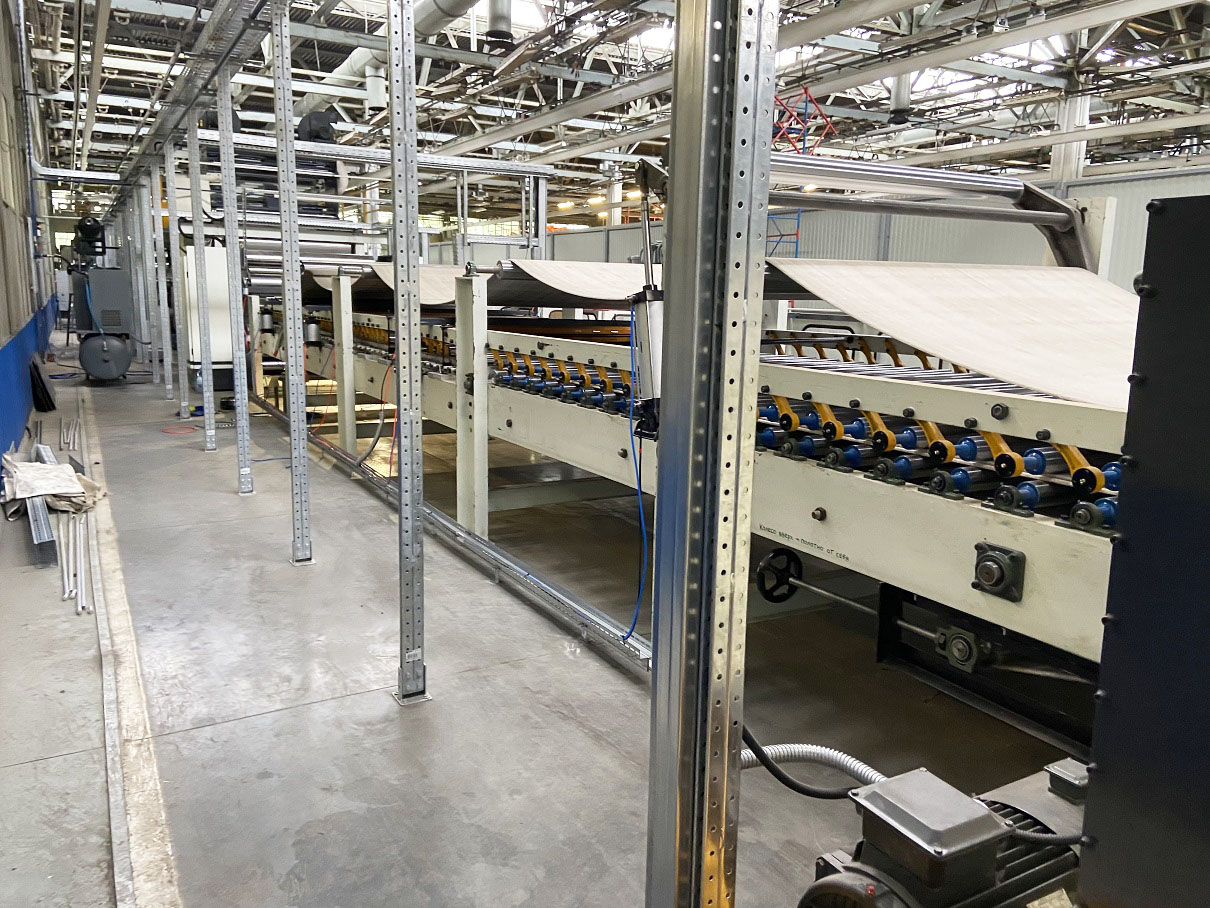

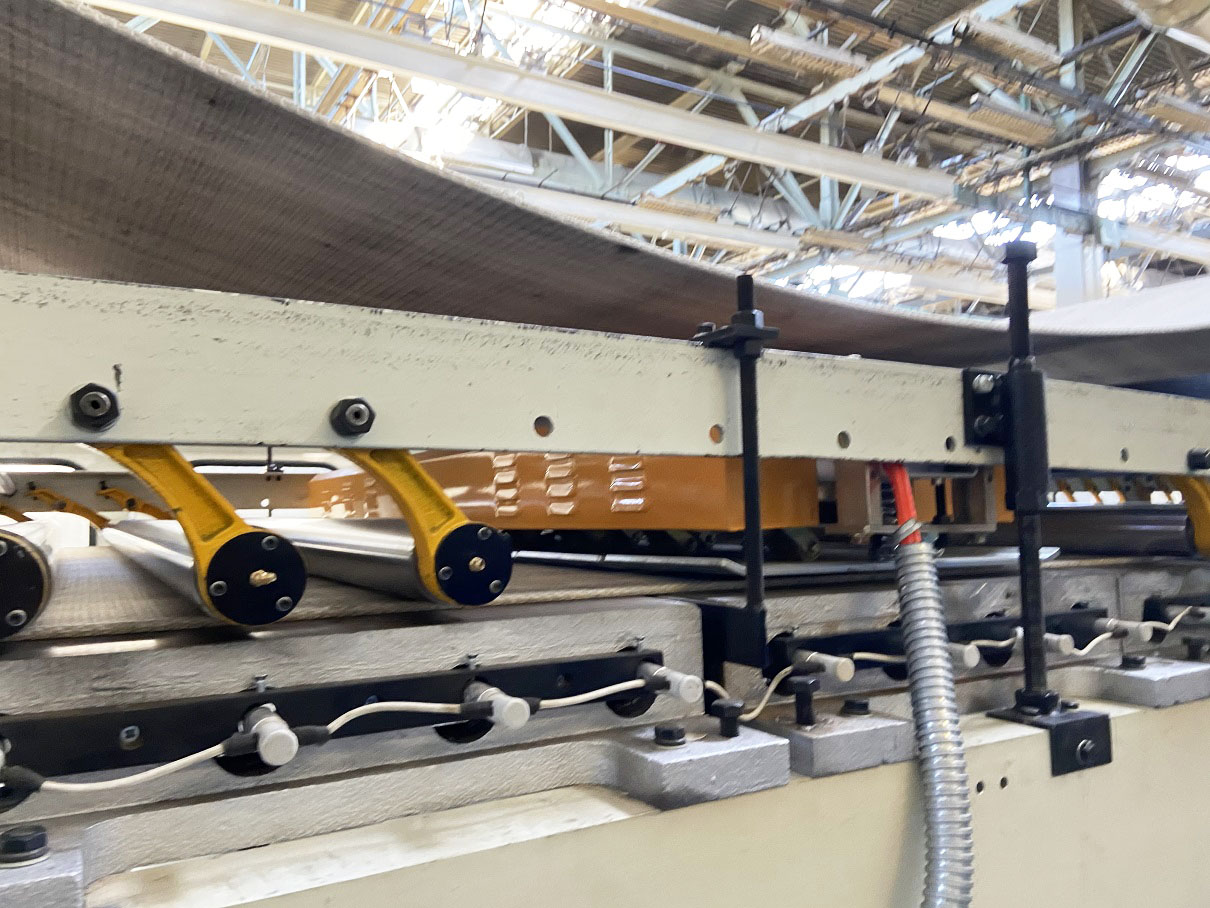

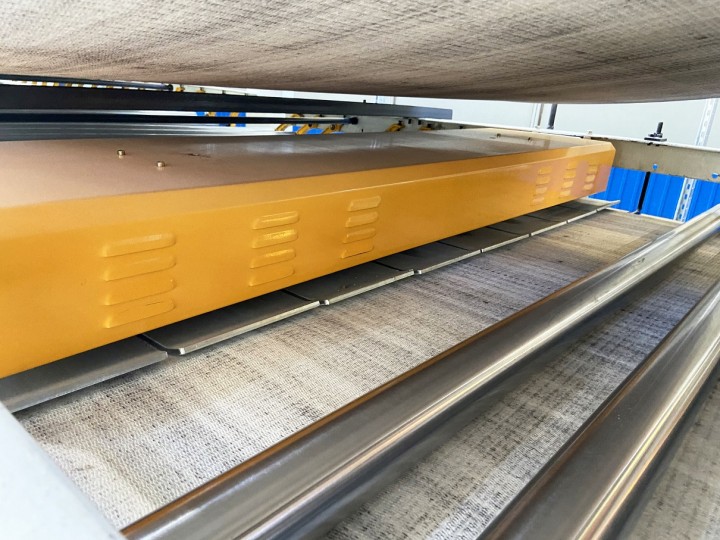

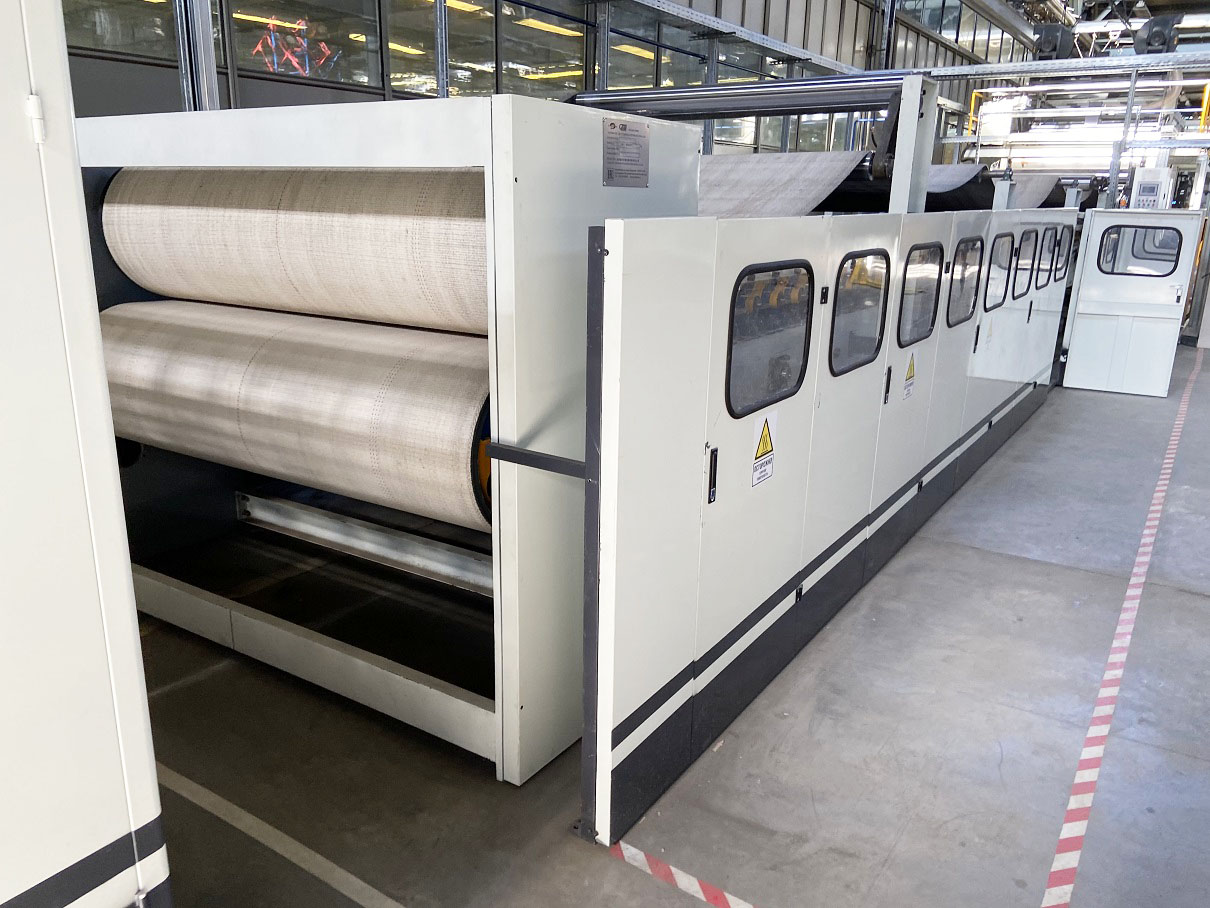

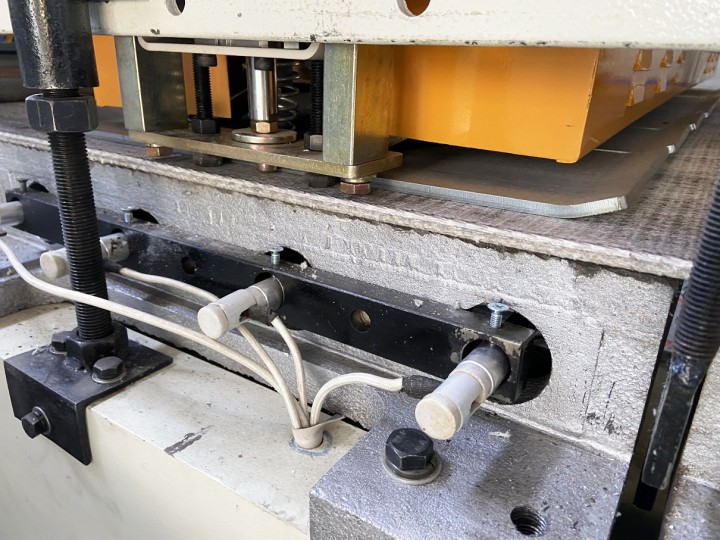

Фотографии узлов:
