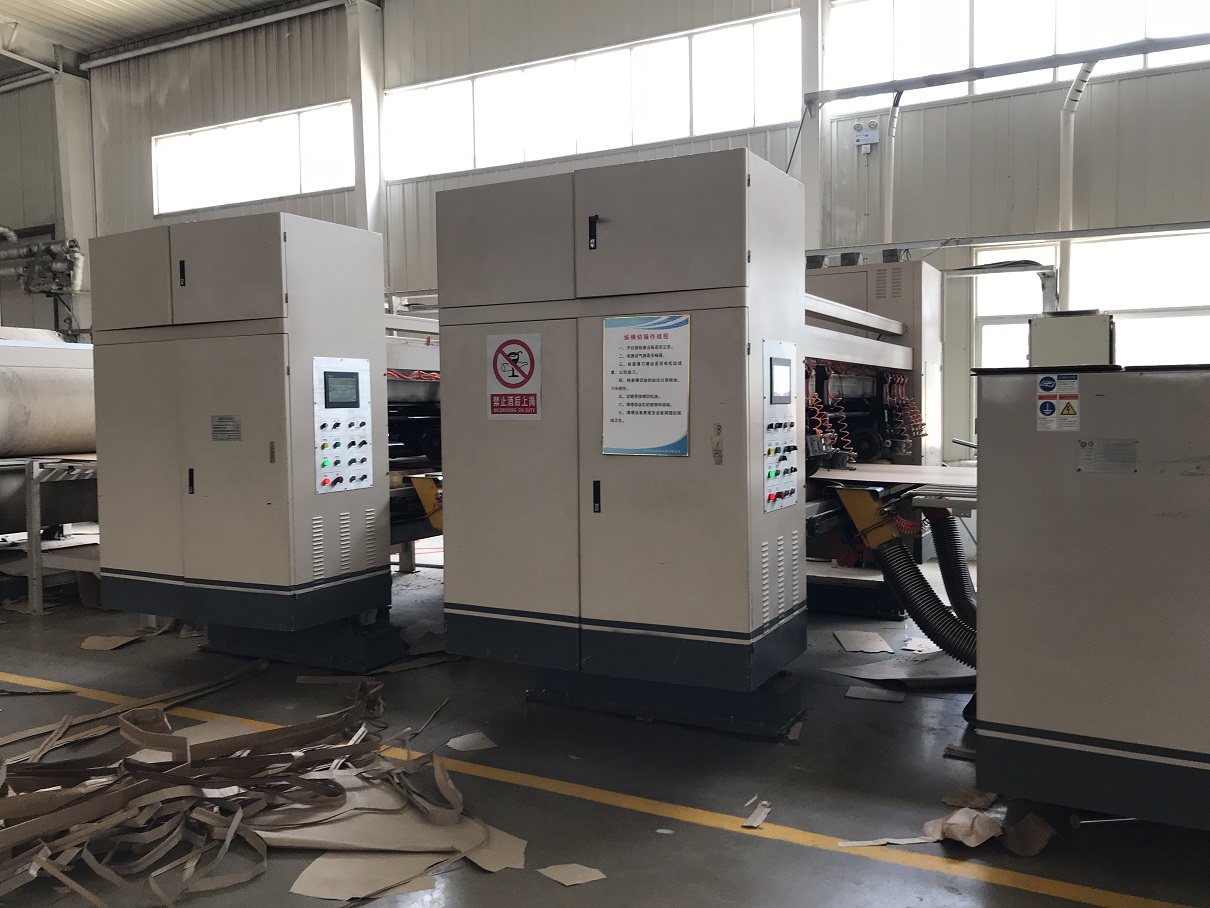

Компьютеризированная высокоскоростная продольно-резательная машина с тонкими самозатачивающимися ножами модели UFY-200
Рабочая ширина: 1400-2500 мм. Макс. скорость: 200-300 м/мин. Комплектующие: Schneider (Франция); Hebei hengshui yongshun motor factory (Китай); Omron (Япония); Airtac (Тайвань); Harbin (Китай);Компьютеризированная высокоскоростная продольно-резательная машина UFY-200 предназначена для удаления боковых кромок, продольного разрезания и рилевания (биговки) полотна гофрокартона. Вся настройка на тираж выполняется в автоматическом режиме с сенсорного дисплея. Память заказов сохраняет все параметры тиража. В нужный момент оператор просто выбирает номер заказа и машина автоматически выставляет ножевые и рилевочные муфты. Револьверная система рилевочных муфт дает возможность выбрать один из трех типов рилевки (биговки).
Технические параметры:
-
Рабочая ширина: 1400 - 2500 мм;
-
Макс. скорость: 200 - 300 м/мин;
-
В стандарте комплектуется 5 режущими и 8 рилюющими насадками, распускающими полотно на 4 полосы. Опционно: роспуск на 5 или 6 полос;
-
Смена заказа: 3-8 сек;
-
Мин. ширина полосы роспуска: 135 мм;
-
Мин. расстояние между рилевками: 0 мм. за счет установки дополнительной пары рилевочных валов;
-
Работа машины контролируется с помощью программирумого логического контроллера (PLC);
-
Возможность хранения и извлечения из памяти до 999 заказов;
-

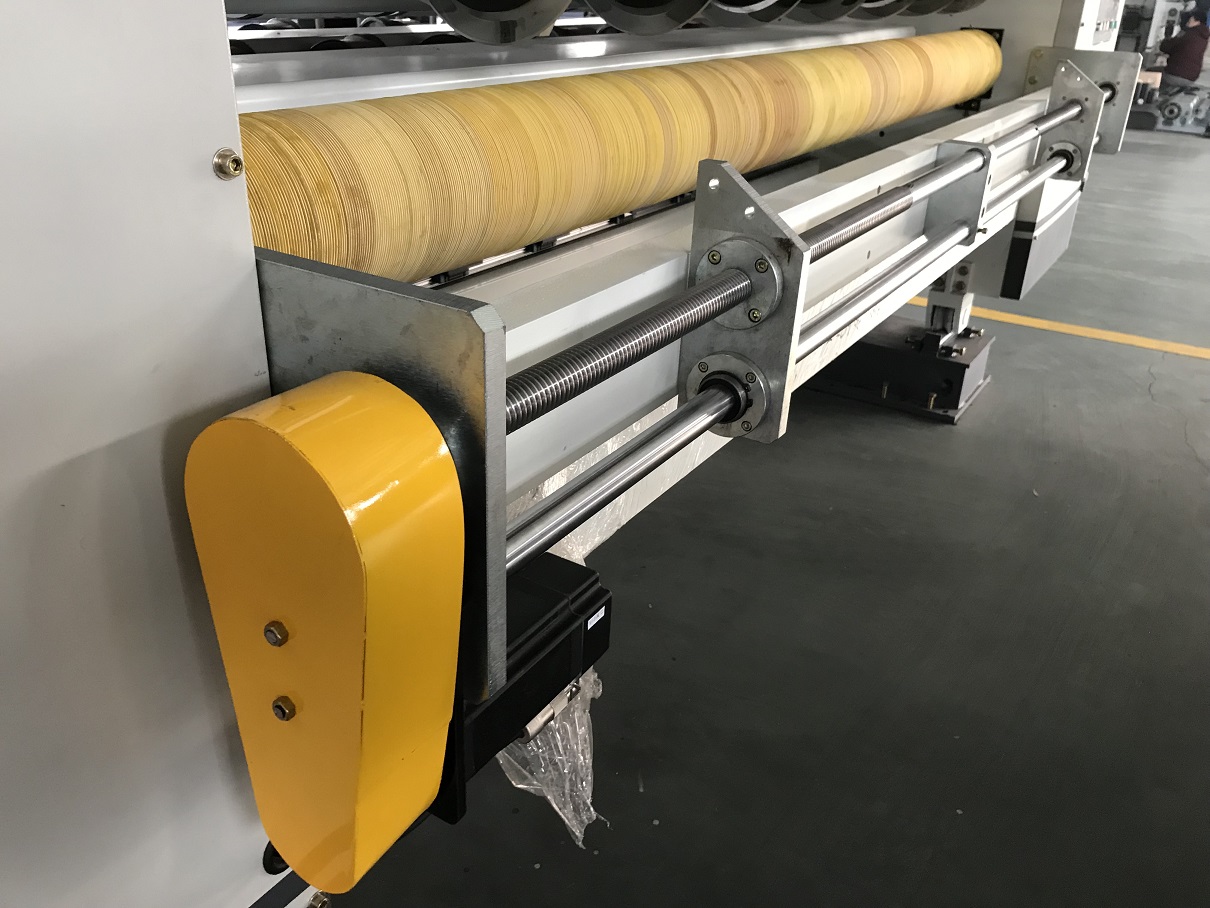

Моторизированный привод осевого смещения корпуса машины для подстройки под смещения полотна гофрокартона;
-

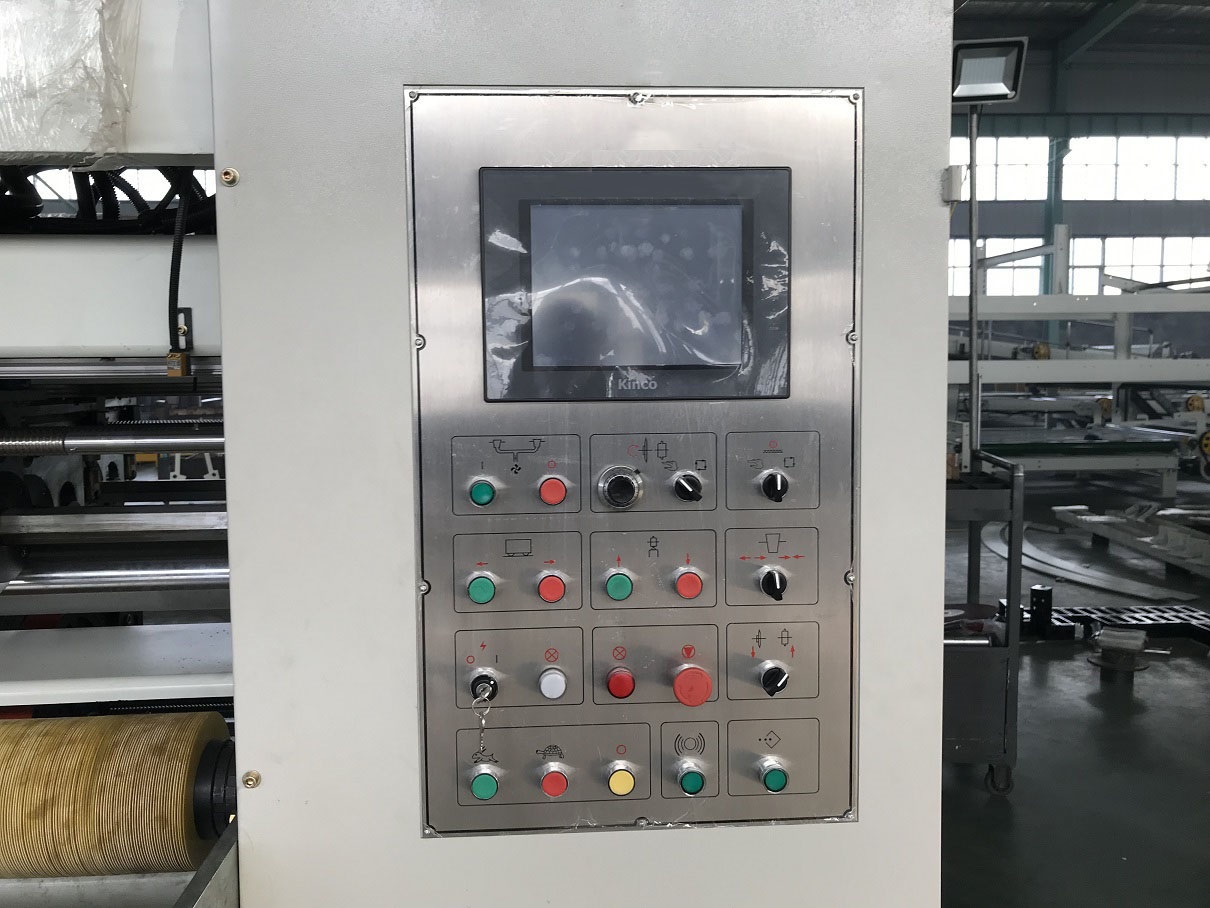

Управление осуществляется с LCD-монитора, установленного на машине, или с компьютеризированного поста (устанавливается отдельно в операторской комнате, совместно с компьютером поперечно-резательной машины);
-

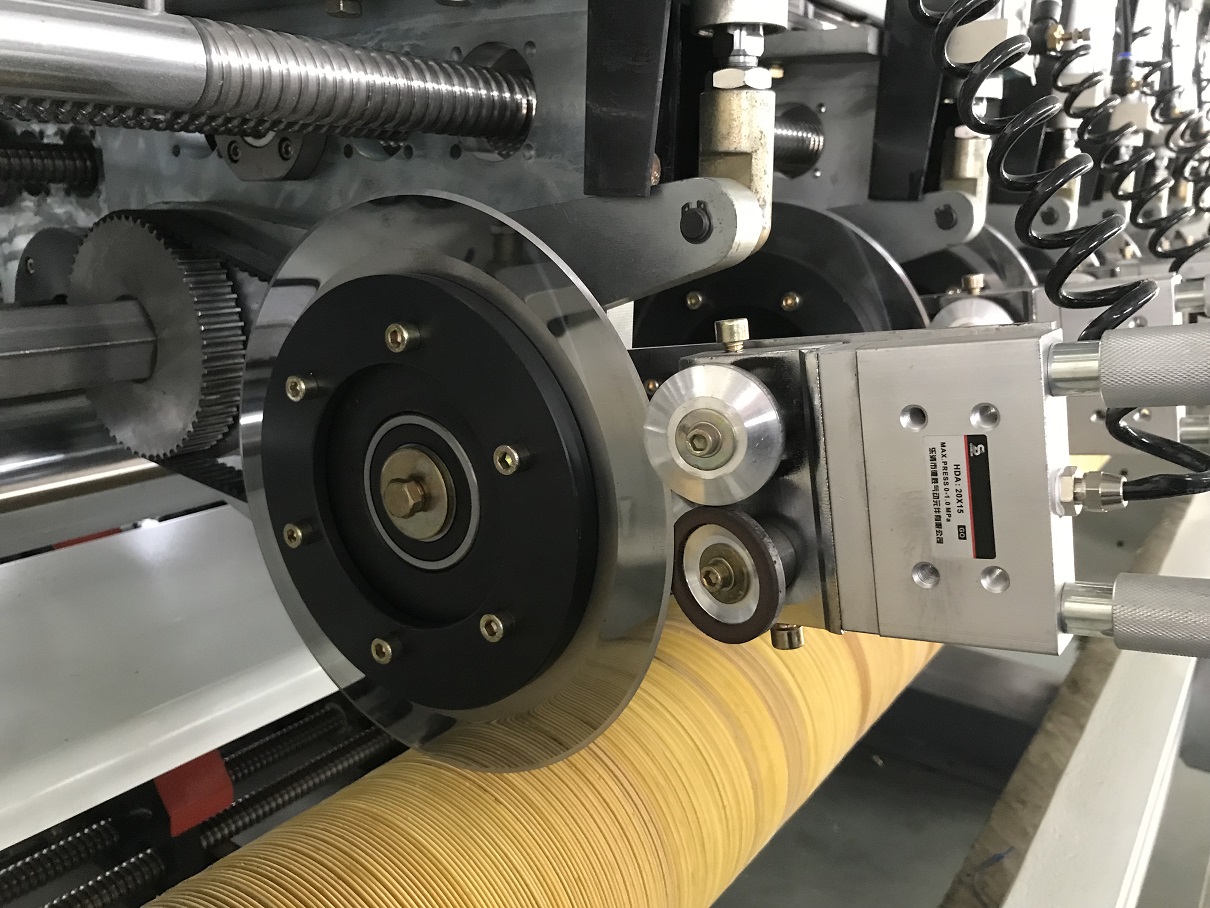

Тонкие резательные ножи повышенной износостойкости «Long Life» (толщина 1,2 мм);
-
Тонкие ножи могут автоматически смазываться и охлаждаться;
-
Револьверная система смены рилевочных муфт для различных типов гофрокартона (трехслойного, пятислойного, семислойного гофрокартона, профилей А, В, С, Е, F и т. д.), по желанию заказчика;
-

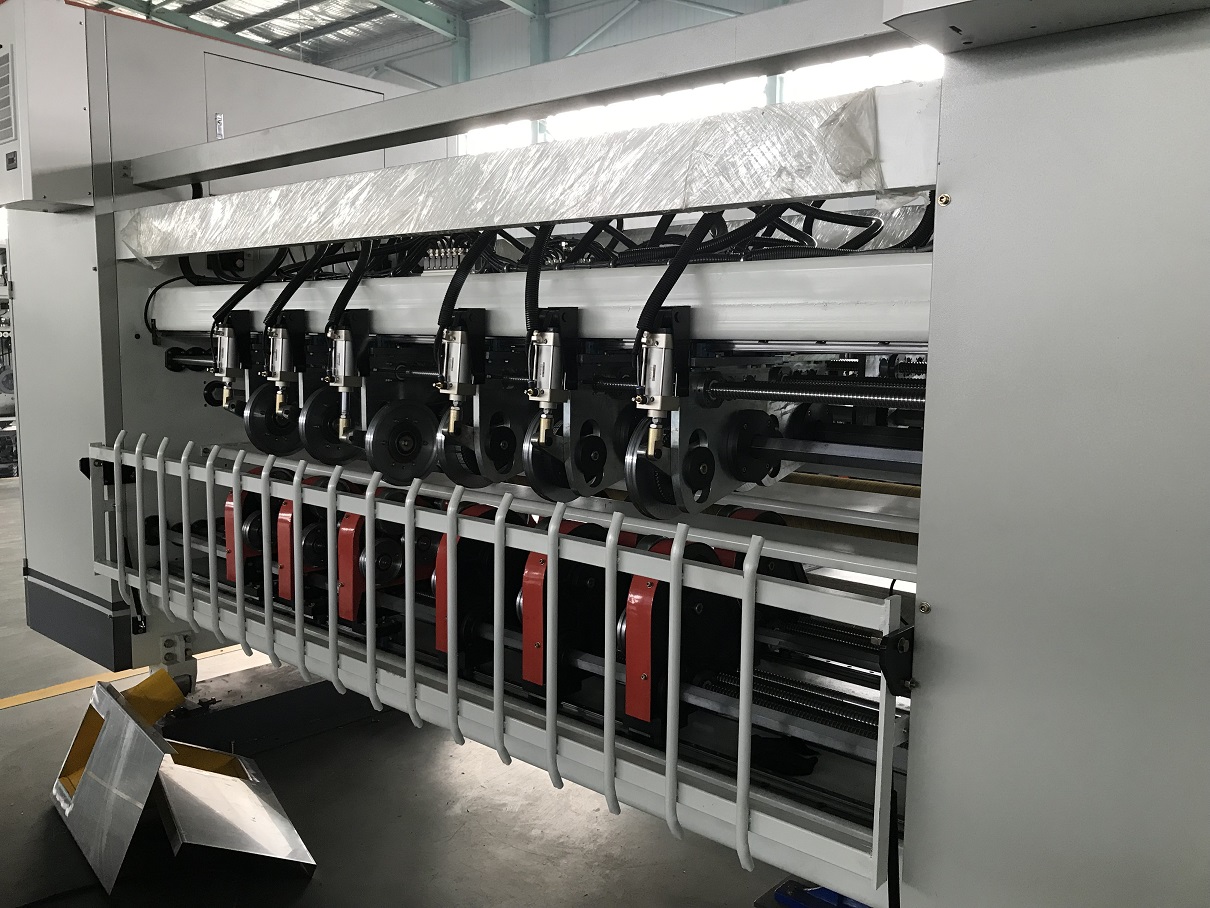

Узлы крепления ножей перемещаются с помощью сервомотора;
-

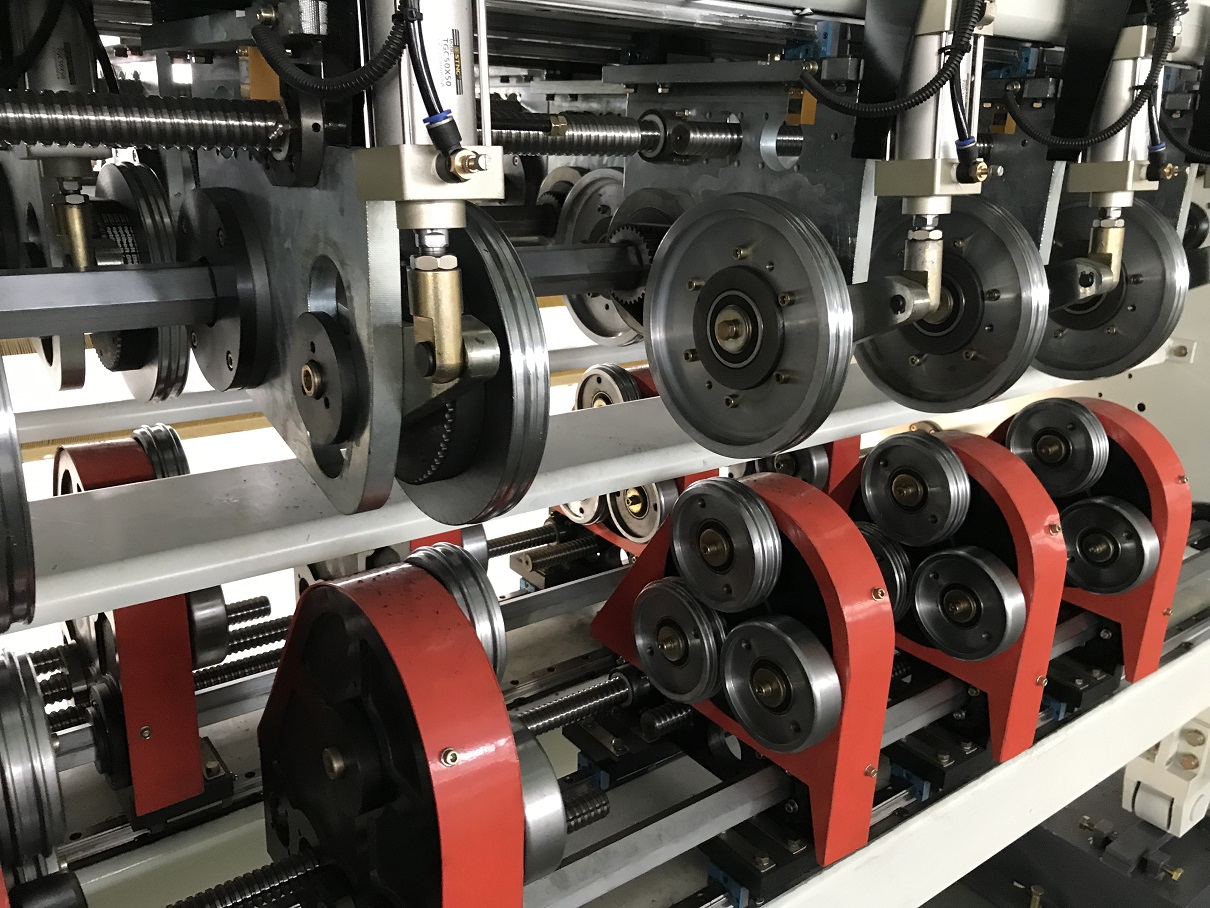

Машина снабжена револьверным механизмом смены рилевочных Муфт (3 варианта);
-
Автоматическая настройка на толщину картона с помощью Сервомотора;
-
Рилевочные ножи по желанию Заказчика могут быть изготовлены выпукло-плоские (папа-плоско);
-
Раздельная регулировка скорости резательных и рилевочных ножей с помощью частотных преобразователей;
-

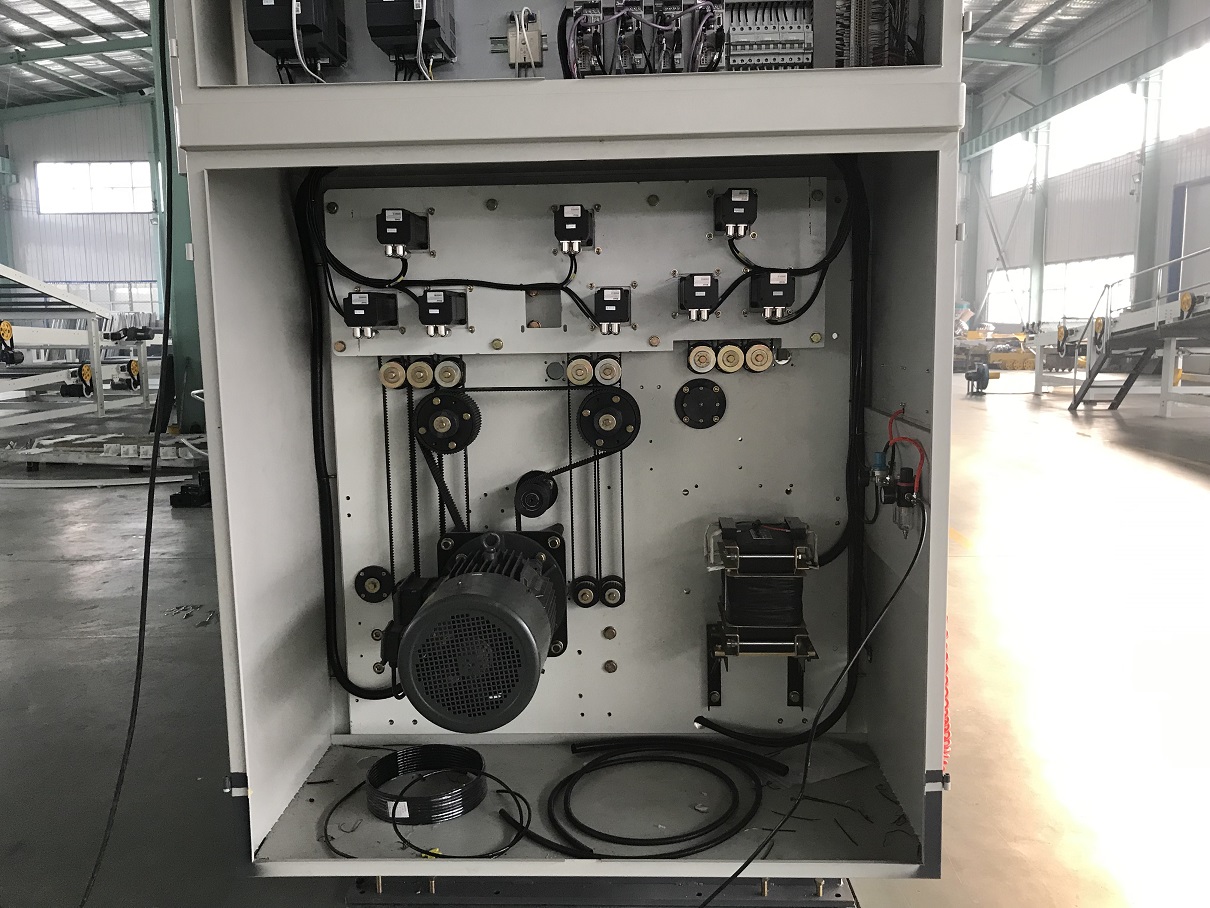

Отдельный силовой привод, синхронизированный с работой всей линии;
-

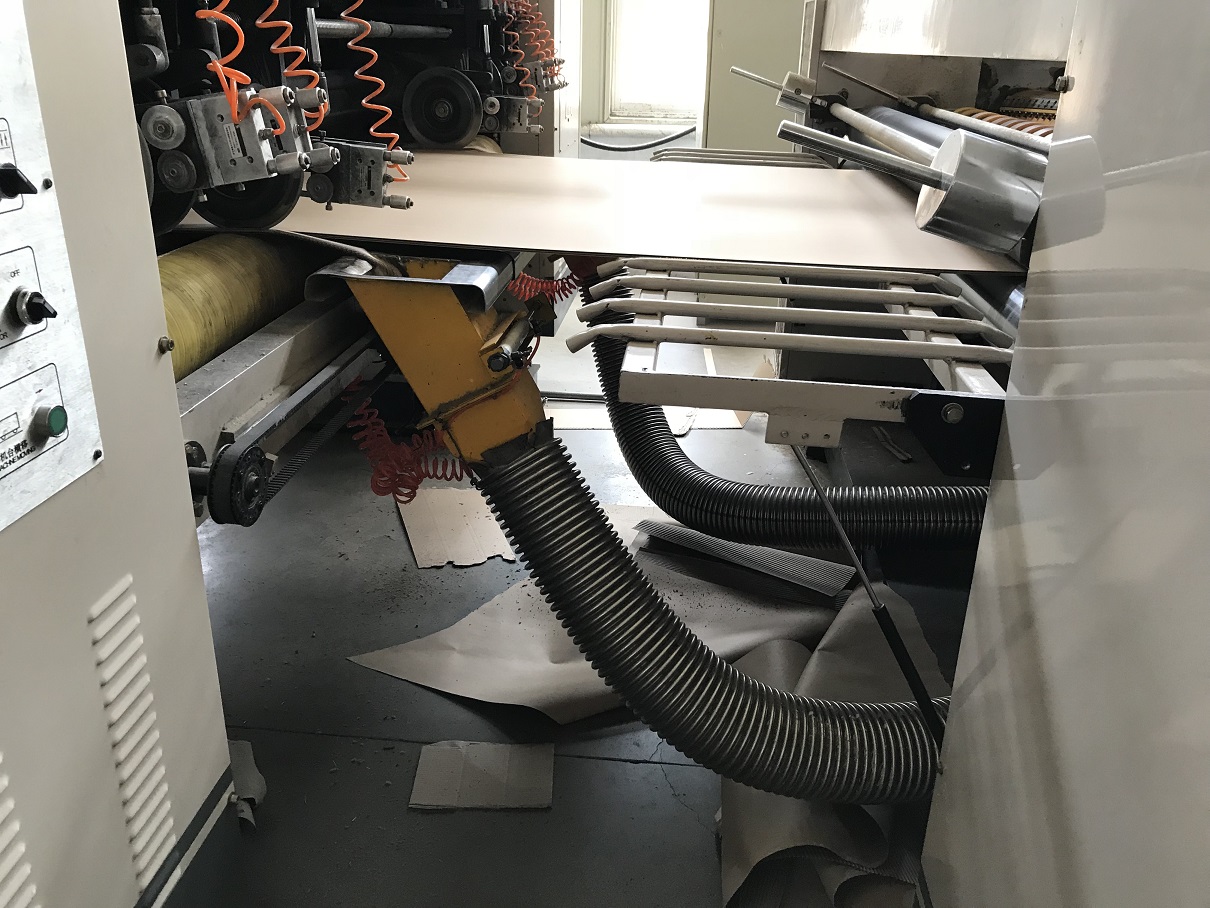

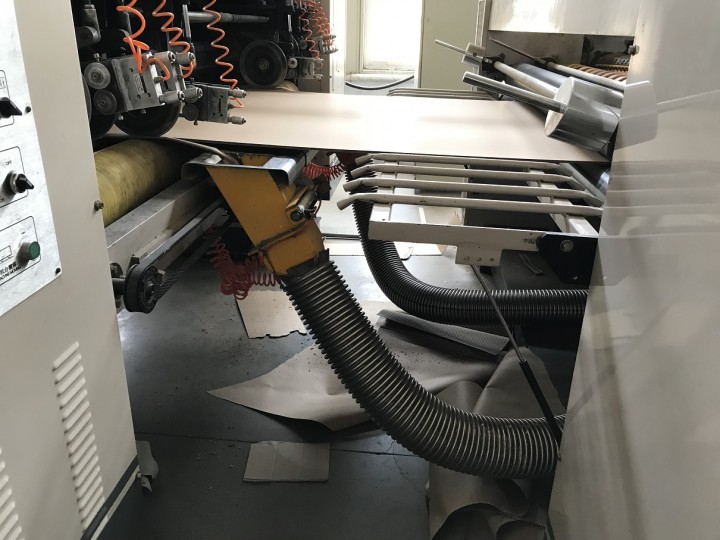

При установке системы обработки кромки необходимо устанавливать пневматическое устройство удаления отходов подвесного типа;
-

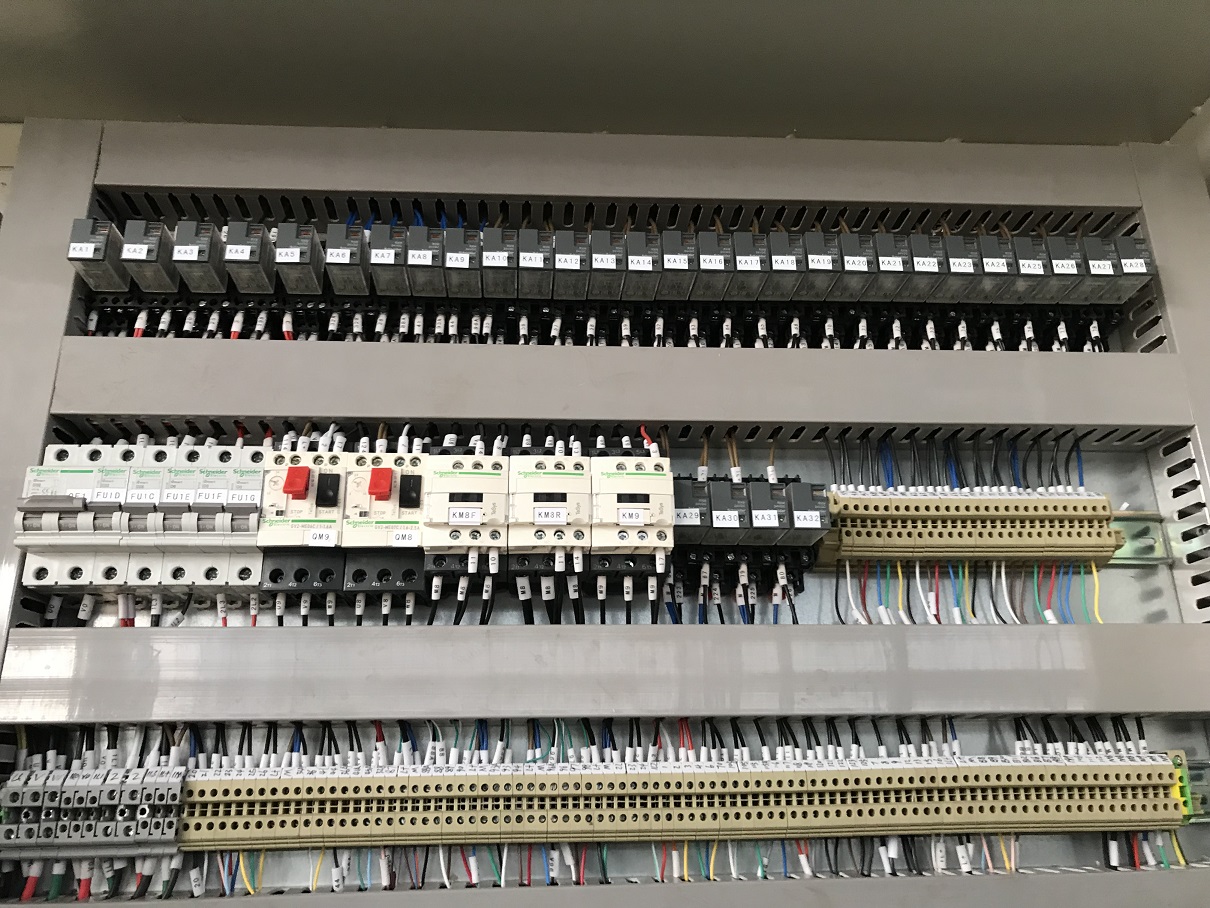

Система управления передвижением ножей: Schneider (Франция).
-
Система управления передвижением рилевок: Schneider (Франция).
-
Система контроля линией обмена: Schneider (Франция).
-
Система контроля обрези: Schneider (Франция).
-
Мотор: Hebei hengshui yongshun motor factory (Китай).
-
Подшипники: Harbin (Китай).
-
Дачик приближения: Omron (Япония).
-
Соленойдный клапан: Airtac (Тайвань).
-
Мощность мотора передвижения ножа: 0,4 кВт.
-
Мощность мотора привода ножа: 5,5 кВт.
-
Мощность мотора привода рилевки: 5,5 кВт.
