Запуск кассетного гофропресса SF-405E в компании «БМК», г. Гатчина

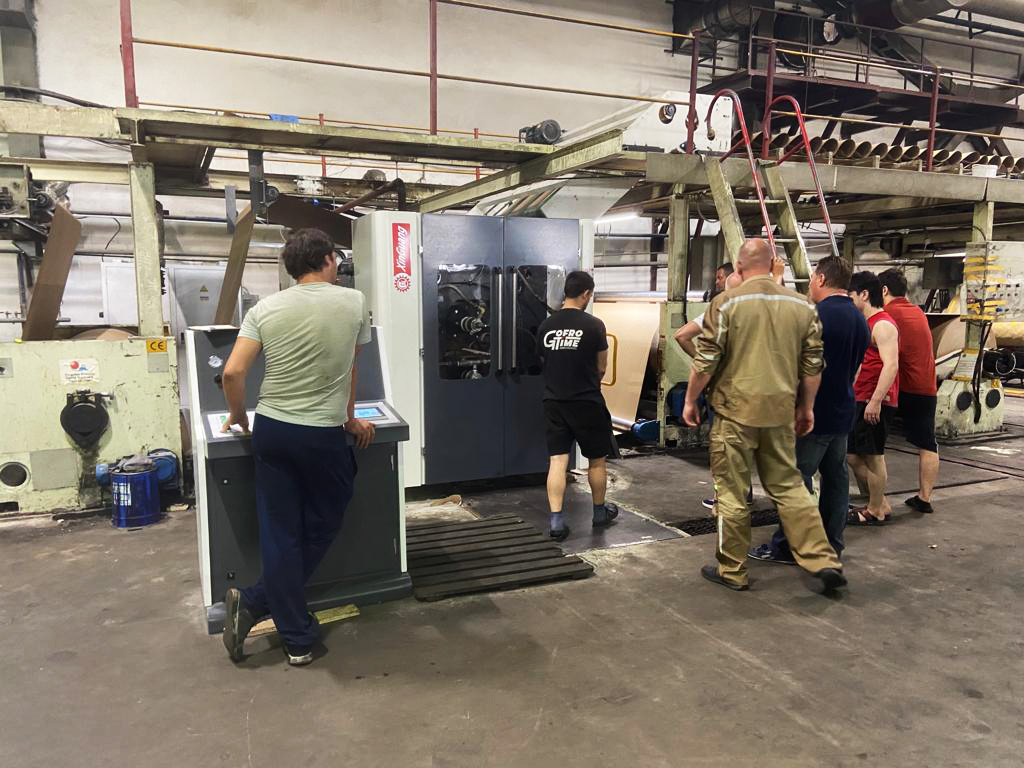

1 августа 2022 года специалистами компании «Гофротайм» закончены пусконалодочные работы по запуску кассетного гофропресса SF-405E формата 2200мм в компании «БМК», г. Гатчина.

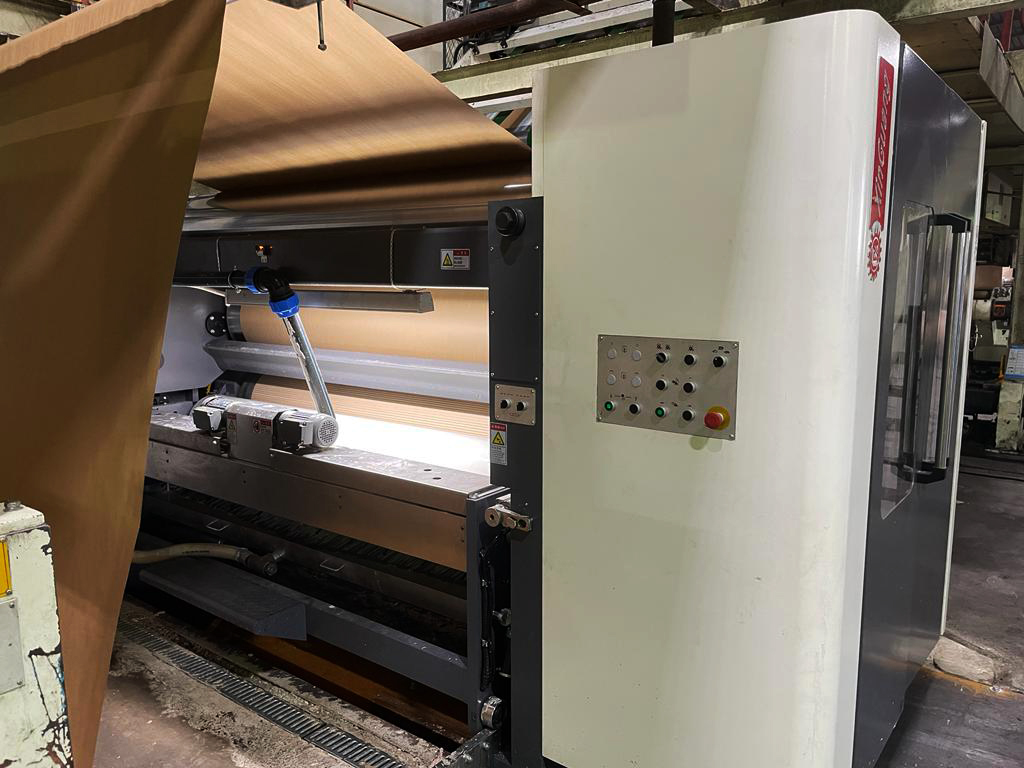

Кассетный гофропресс SF-405Е предназначен для производства двухслойного гофрокартона, путем склеивания плоского слоя (лайнера) и гофры, полученной путем прохождения второго плоского слоя (флютинга) через гофровалы.  Теплоносителем гофропресса SF-405Е может быть только пар. Отличительной чертой модели SF-405Е является возможность смены гофровалов за 10 мин и большая производительность.

Данный гофропресс поставлен в следующей комплектации:

  • Три комплекта гофровалов с профилями B, С и Е;

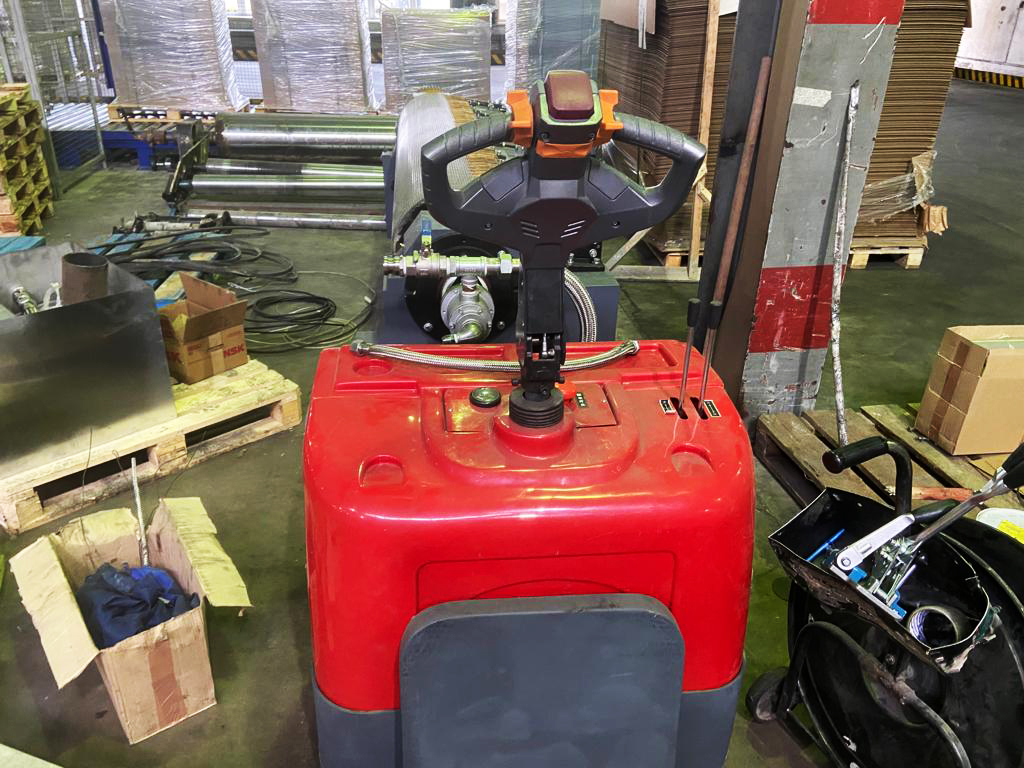

  • Электрогидравлическая тележка для быстрой смены кассет;
  • Выводной транспортер.

Техническое описание:

  • Максмальный рабочий формат 2200мм;
  • Макс. скорость: 250м/мин;
  • Рабочая скорость: 200м/мин;
  • Температура нагрева (°С): 160-200;
  • Диаметр гофровалов 405 мм. Валы изготовлены из высококачественной легированный стали. Поверхность валов хромирована, твердость рифов 56-60 HRC;
  • Диаметр прижимного вала: 495 мм;
  • Диаметр клеевого вала: 320 мм;
  • Диаметр клеесъемного вала: 175 мм;
  • Диаметр преднагревательного вала: 420 мм.

Особенности конструкции:

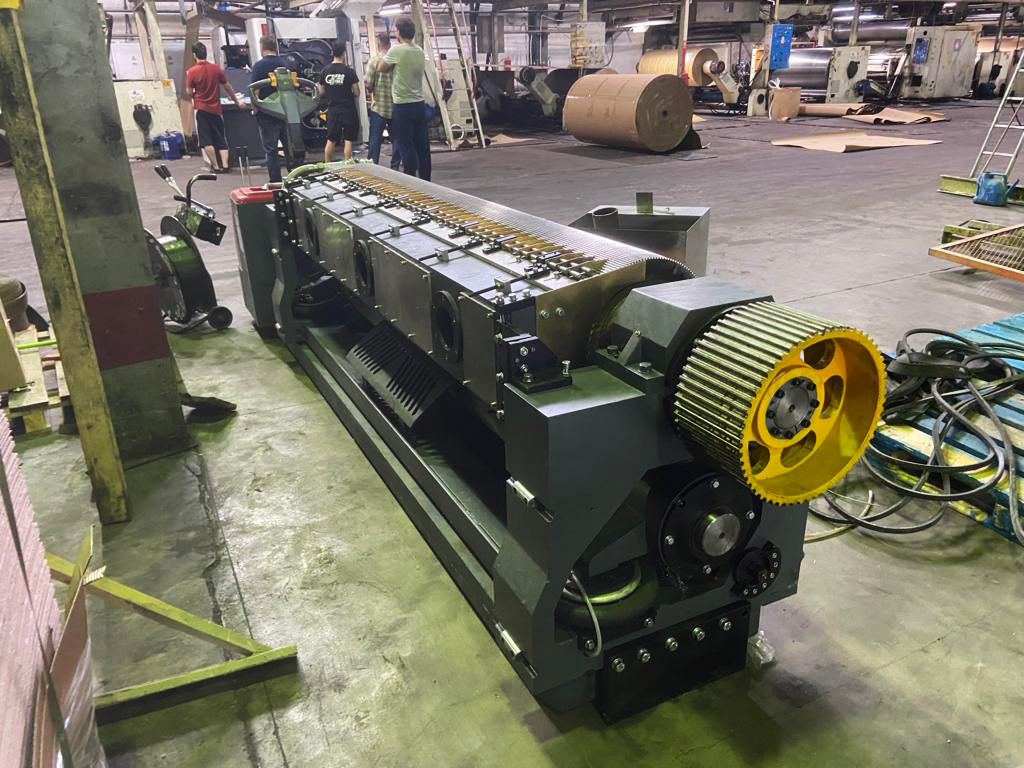

  • Система  быстрой смены гофровалов «Quick change rolls» позволяет сменить кассету с гофровалами другого профиля за 10 мин. Кассета меняется при помощи тележки и фиксируется при помощи гидравлического мотора;
  • Пневматический подвод гладкого и верхнего гофровалов. Микронастройка зазоров между валами с помощью эксцентрика;
  • Автоматическая система циркуляции клея. Пресс оборудован устройством холостого вращения клеенаносящего вала для предотвращения засыхания в момент остановки линии;

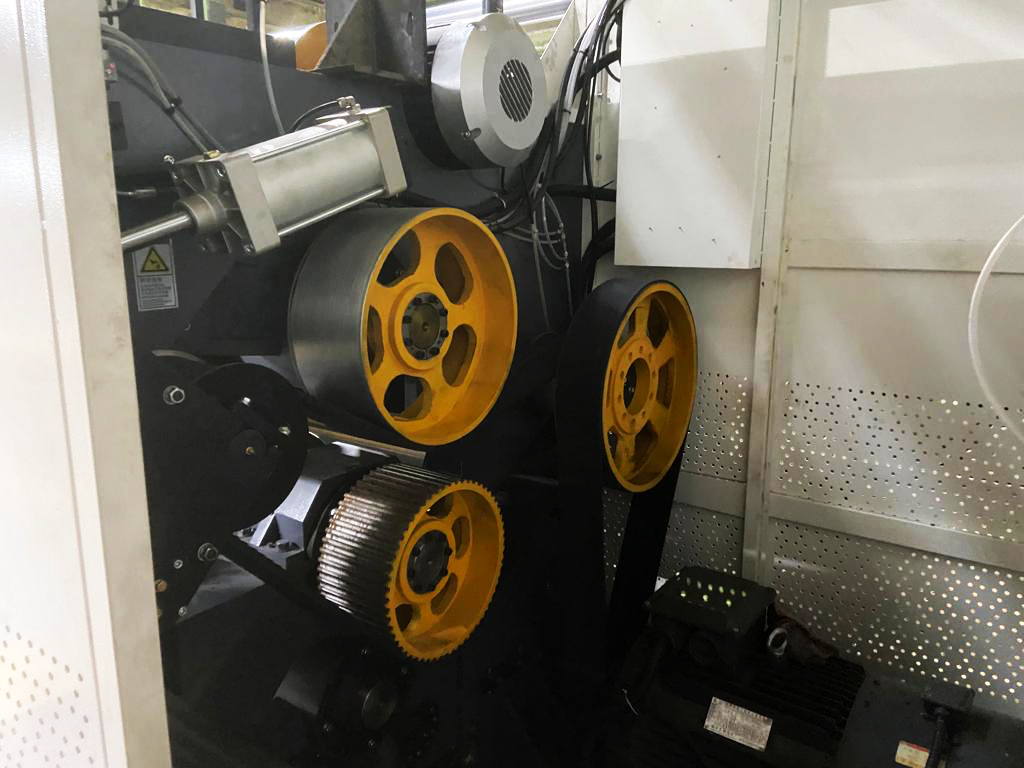

  • Вынесенный привод с подвесной карданной передачей обеспечивает отсутствие вибрации и стабильную работу пресса. Шестерни редуктора главного привода изготовлены из высококачественной легированной стали и погружены в масляную ванну, что обеспечивает тишину работы и продлевает срок службы;
  • Устройство быстрой замены гофровалов кассетного типа;
  • Диапазон температуры пара (ºС): 160~200;

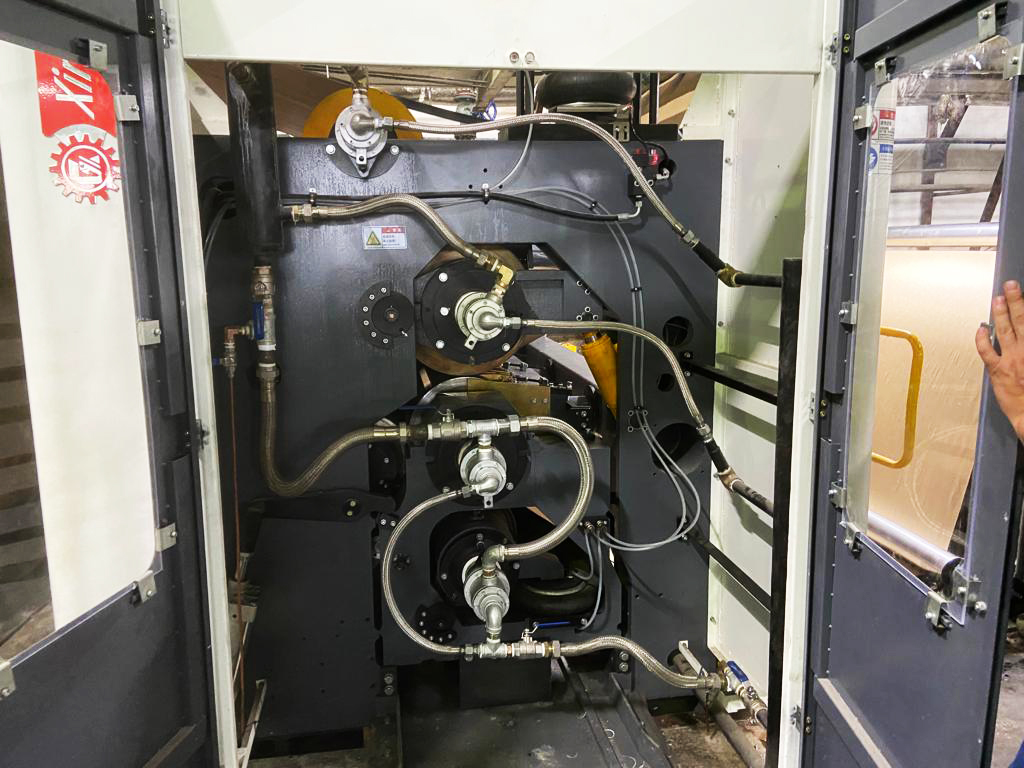

  • Диапазон давления пара: 0,8~1,3 Mpa;
  • Диапазон давления воздуха: 0,4~0,9 Mpa;

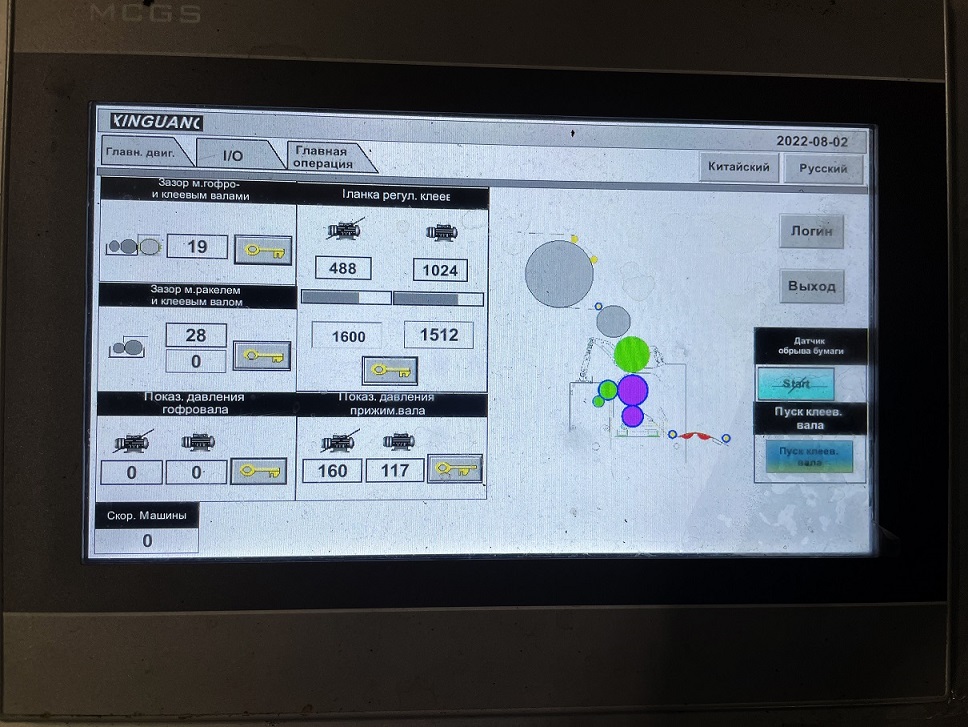

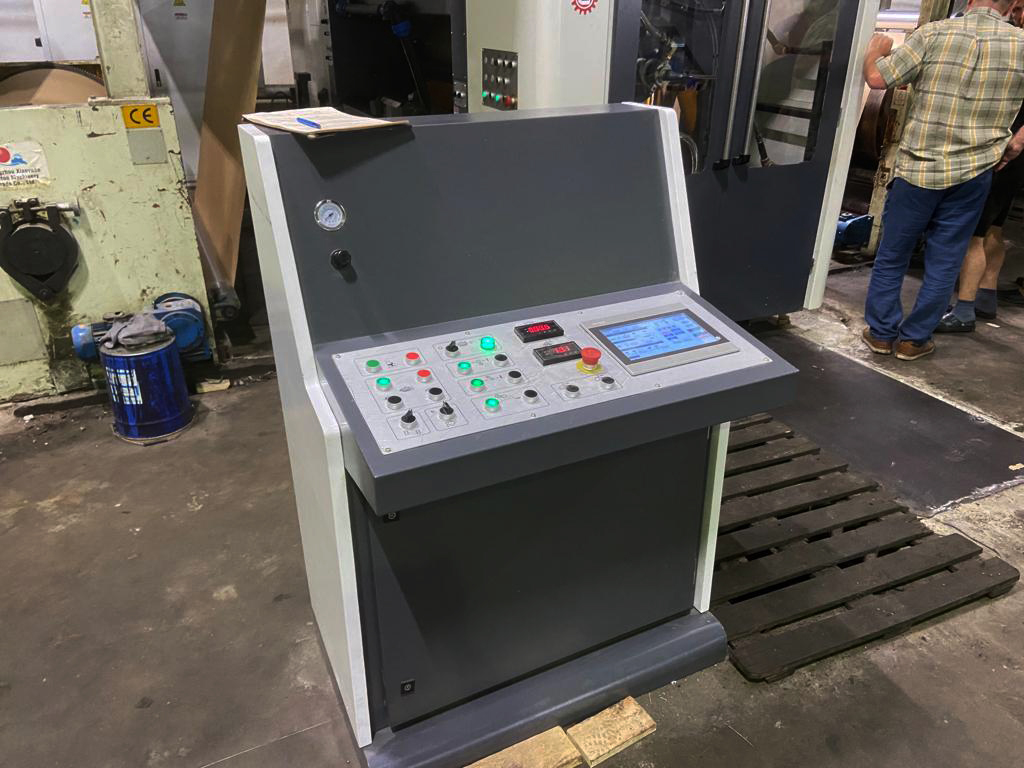

  • Полностью компьютеризированный контроль с отображением всех зазоров на LCD мониторе;
  • Подшипники пр-во Япония;
  • Клеевая ванна изготовлена из нержавеющей стали;
  • Моторизированная регулировка ширины клеенанесения;
  • Автономное вращение клеевой секции при остановке главного привода, препятствующее высыханию клея;
  • Цифровой дисплей для отображения объема клея с прогрессивной характеристикой величины клеевого зазора в зависимости от скорости гофропресса;
  • Независимый силовой привод, изолированность станка от вибрации;
  • Синхронная работа узлов гофрирования и клеепромазывания обеспечивается электроникой;
  •  Автоматическая циклическая система подачи клея, электроприводная  регулировка объема клея;
  • Пневматическая регулировка прижима валов;
  • В гофропрессе используется консистентная смазка, а также жидкая принудительная система смазки;
  • Смена кассеты гофровалов происходит в течение 10 минут, система с моторизированной загрузкой кассеты, фиксацией и съемом;
  • Пневматические замки для крепления клеевой каретки;
  • Подвижный узел клеенанесения легко обслуживается и промывается.
  • Мощность главного привода: 37 кВт;
  • Мощность привода вакуумной улитки: 18,5 кВт;
  • Мощность привода толкателя клея: 90 Ват;
  • Мощность привода регулировки клея на ширину полотна: 90 Ват x 2;
  • Мощность регулировки прижимного вала: 100 Ват;
  • Мощность клеевого насоса: 2,2 кВт;
  • Мощность привода подачи клея: 3,7 кВт;
  • Мощность привода вращения нагревательного вала: 0,55 кВт;
  • Главный двигатель: Hebei Hengshui (Китай);
  • Мотор редутора: CPG (Тайвань);
  • Подшипники гофровалов и прижимного вала: NSK (Япония);
  • Пневматические цилиндры: AirTac (Тайвань);
  • Электрические компоненты: Schneider (Франция);
  • Пневматический переключатель: Schneider (Франция);
  • Датчики позиционирования: Omron (Япония);
  • Частотный преобразователь: Delta (Тайвань);
  • Интерфейс: Kunlun-state (Китай).

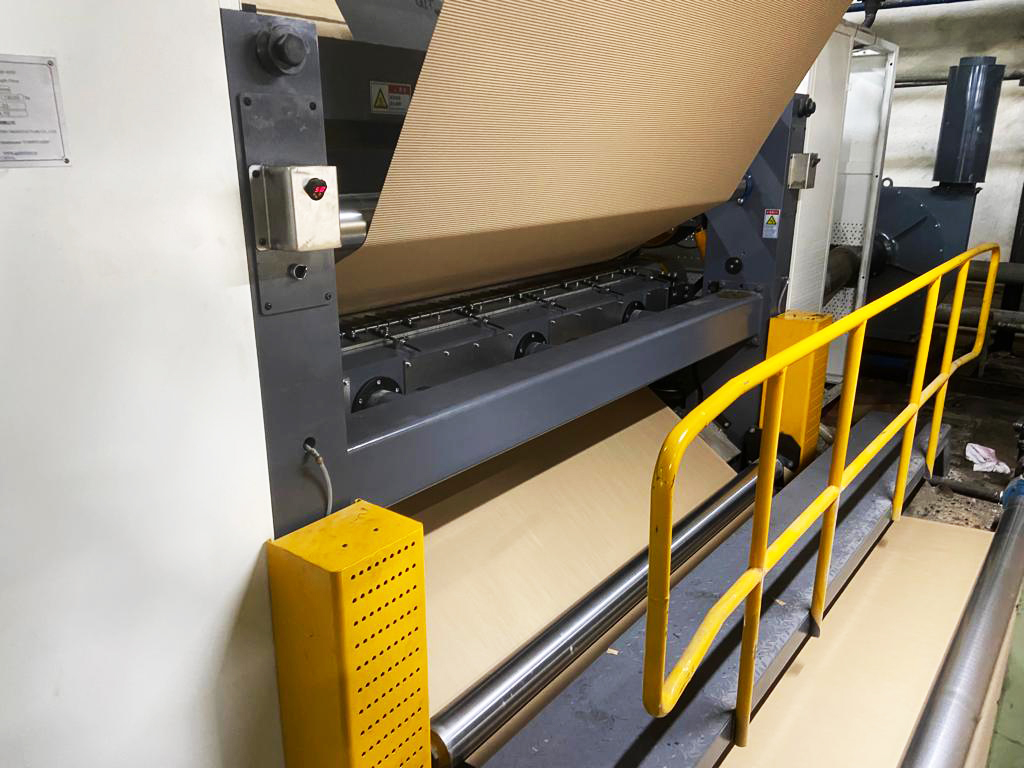

Фотографии
