Третий этап модернизации гофроагрегата в компании «ЛаинПак», г. Орел

20 января 2023 года специалистами компании "ГофроТайм" был закончен третий этап модернизации линии для производства 5-слойного гофрокартона в компании «ЛаинПак», г. Орел.

На первом этапе нами были установлены кассетный электромасляный гофропресс SFH-320M-1400, гидравлический раскат, накопительный мост с вакуумным натяжителем полотна и клеепромазочная машина с электромасляным нагревом. На втором этапе модернизации поставлены компьютеризированная продольная резка SMBD-200 и компьютеризированная сдвоенная поперечно-резательная машина с прямыми ножами 2SNC-100-1400. В рамках третьего этапа модернизации произведена  установка второго гофропресса SF10A-1400, сдвоенной клеепромазочной машины GM-20, предназначенной для склеивания трехслойного и пятислойного гофрокартона и сушильный стол SM-10.

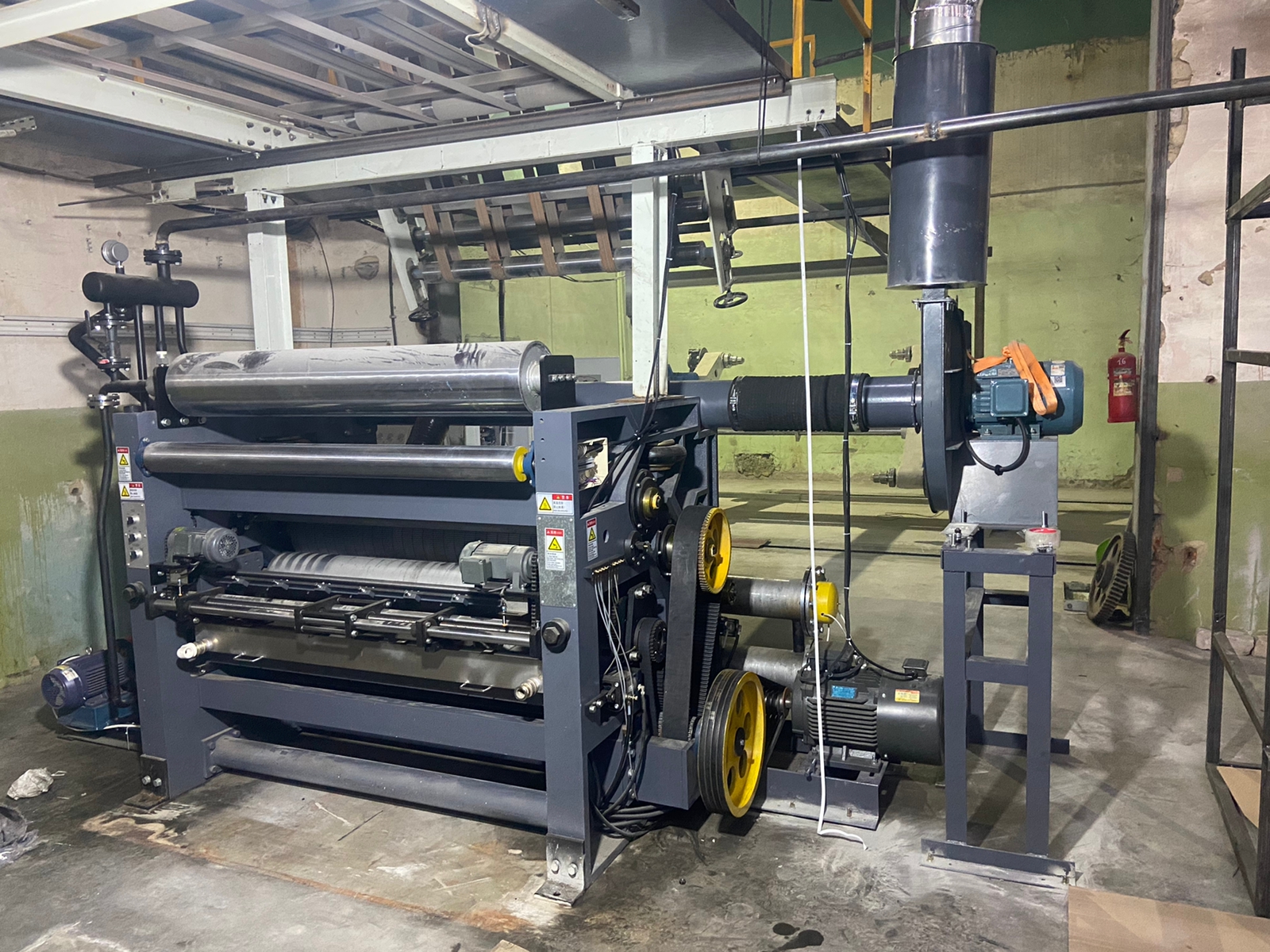

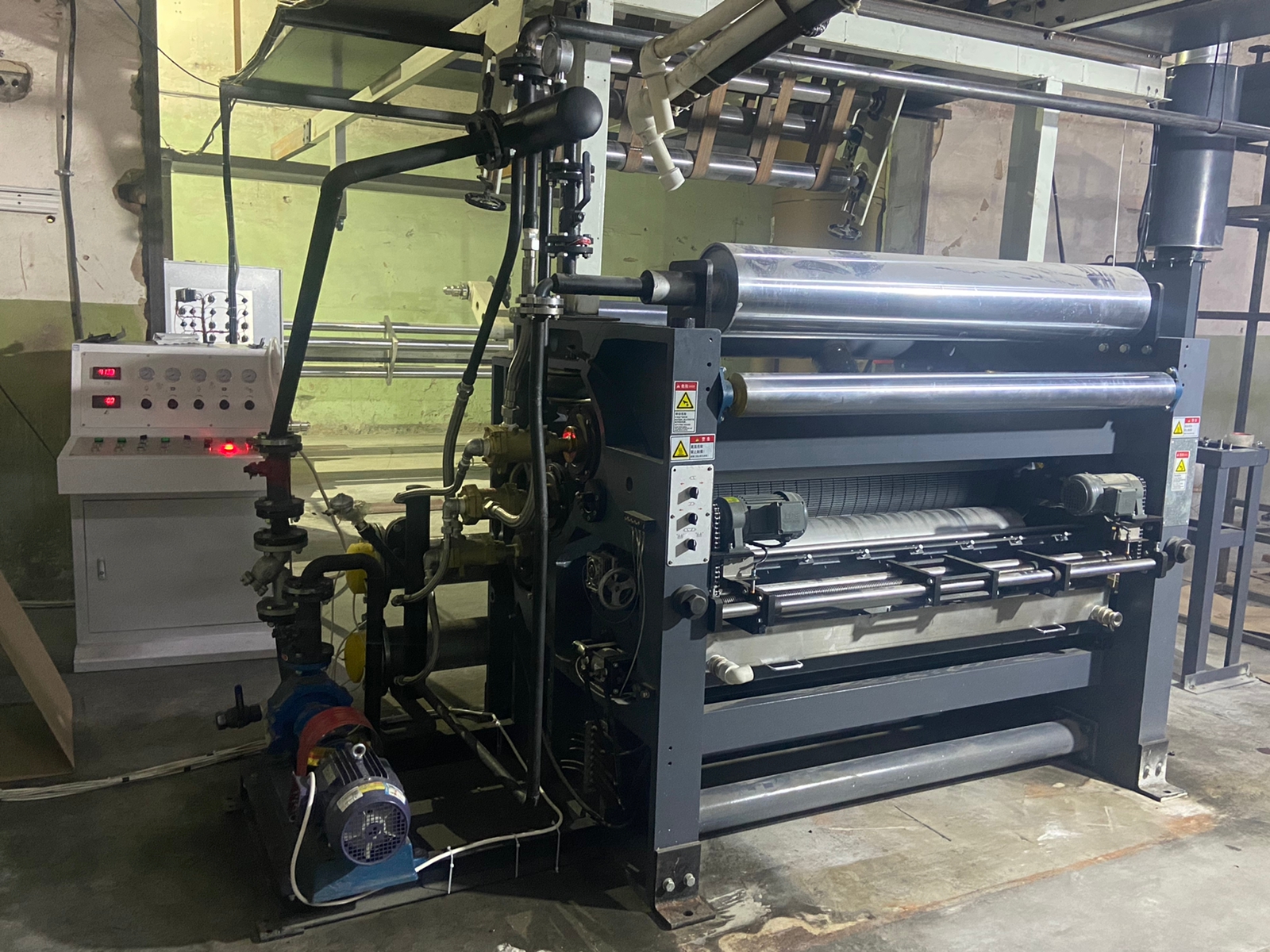

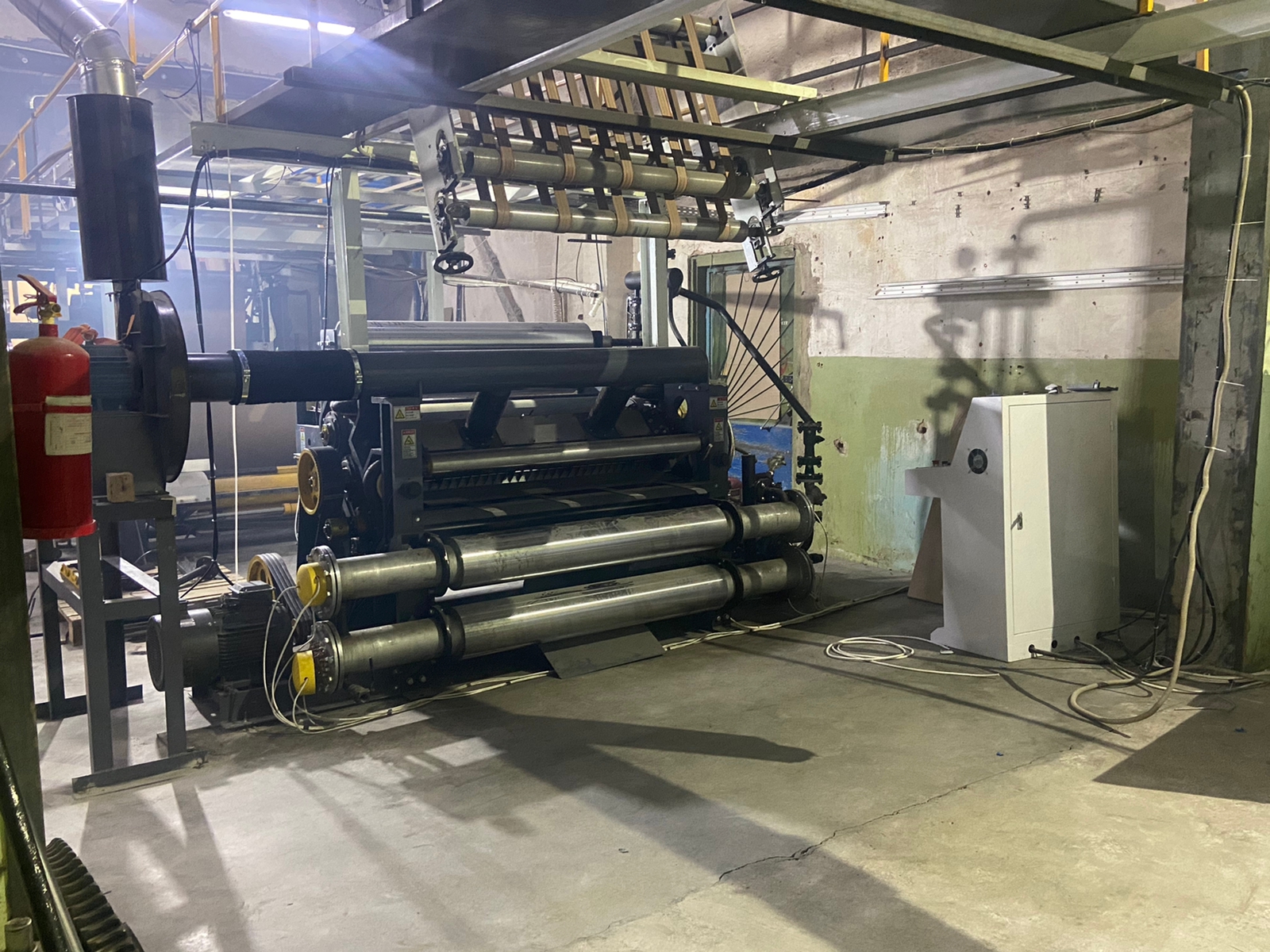

Технические характеристики гофропресса SF10A-1400:

  • Рабочая ширина: 850-1450 мм;
  • Макс. скорость100м/мин;
  • Теплоноситель: Масло (электричество);
  • Рабочая скорость: 50-70 м/мин;
  • Диаметр гофровалов 293 мм. Валы изготовлены из высококачественной легированной стали марки 50 CrMo. Поверхность валов хромирована;
  • Толщина станины станка: 130 мм;
  • Диаметр прижимного вала: 267 мм;
  • Диаметр клеевого вала: 215 мм;
  • Диаметр клеесьемного вала: 128 мм;
  • Диаметр преднагревательного вала: 320 мм
  • Диаметр вала, через который заводят материал: 110 мм.

Технические характеристики клеепромазочной машины GM-20:

  • Рабочая ширина: 1400мм;
  • Макс. скорость: 100 м/мин;
  • Диаметр клеевого вала (мм): 215;
  • Диаметр клеесьемного вала (мм): 122;
  • Электромаслянный нагрев.

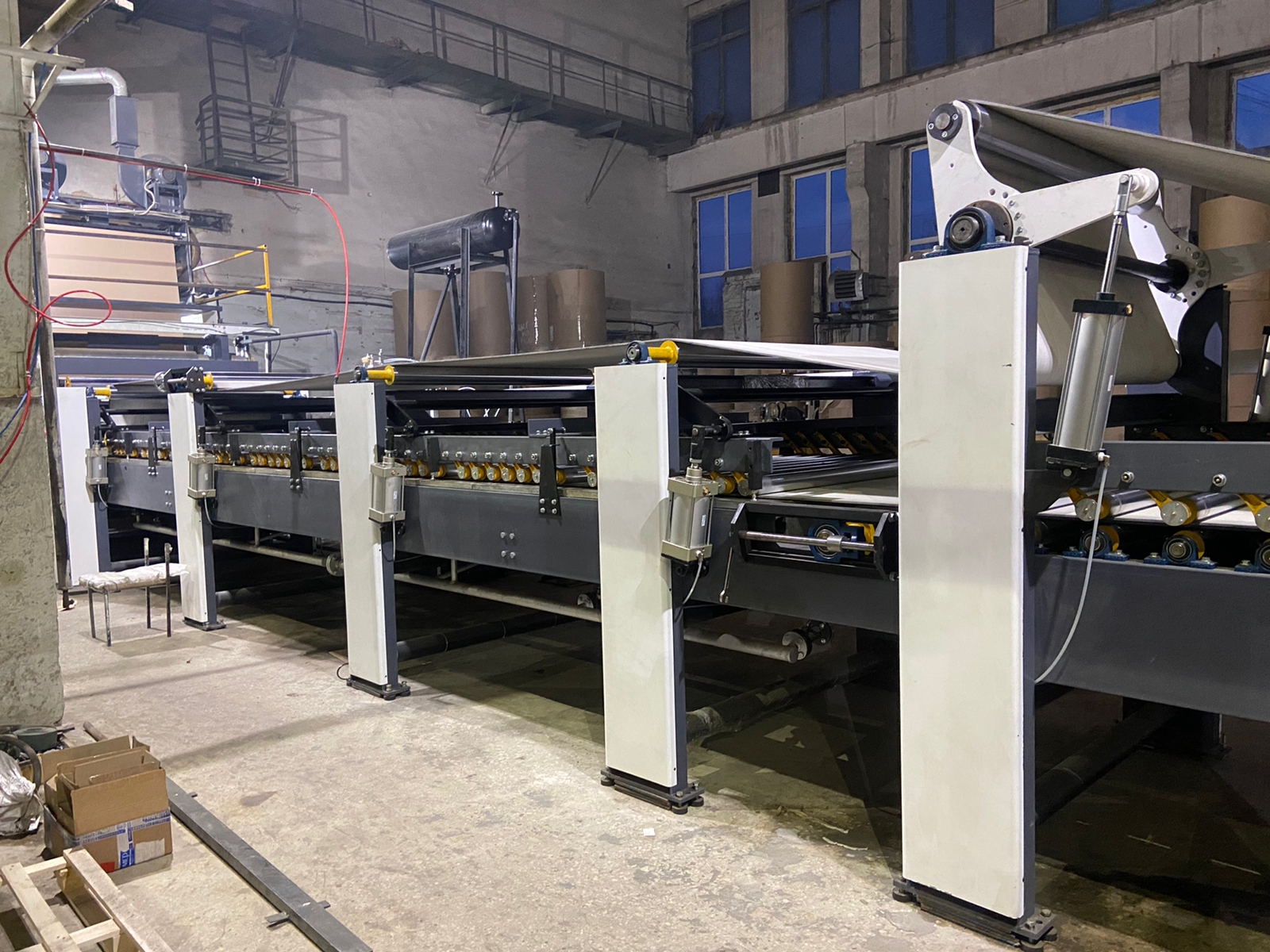

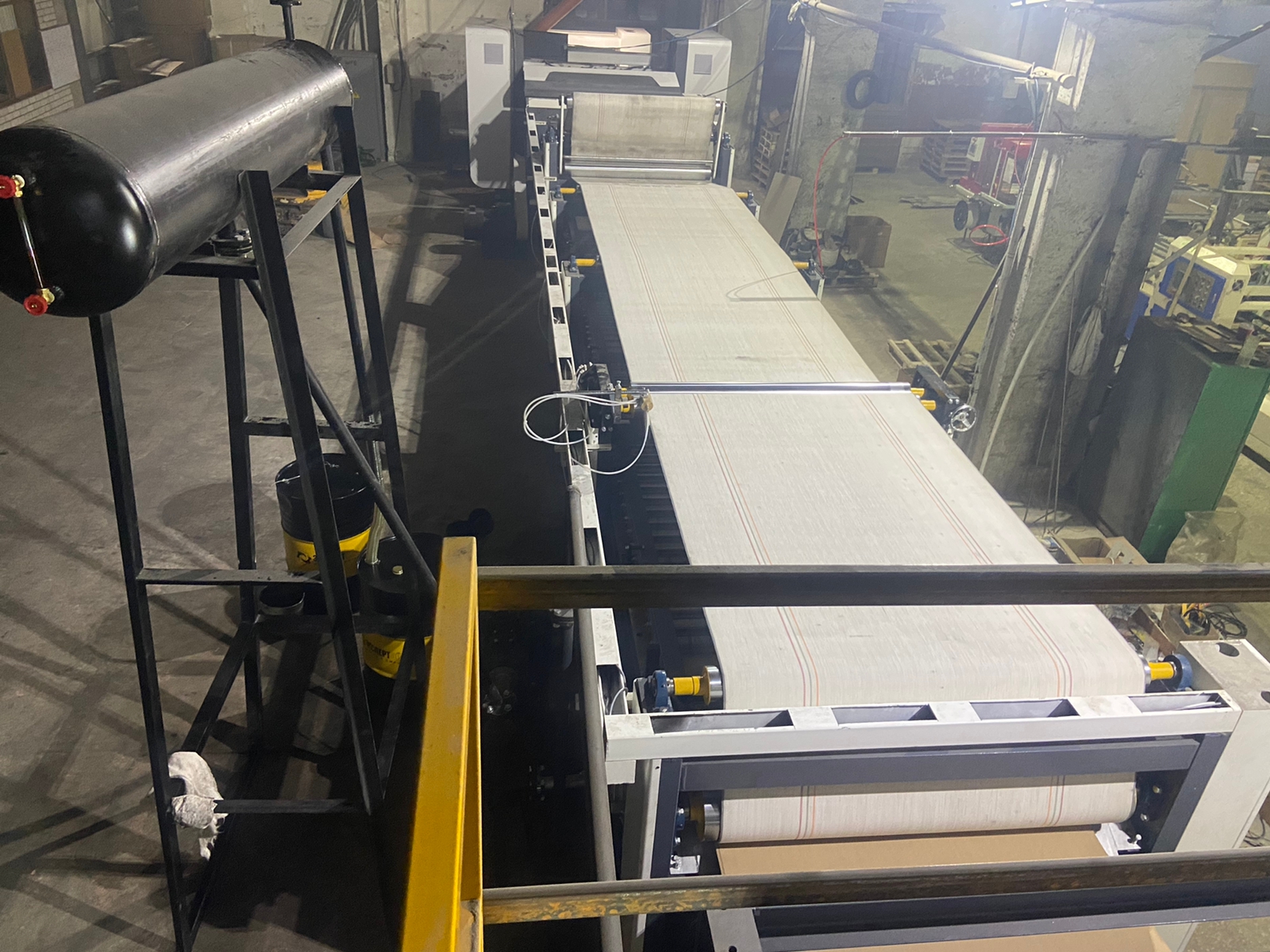

Технические характеристики сушильного стола SM-10:

  • Рабочая ширина: 1400 мм;
  • Макс. скорость: 150 м/мин;
  • Поверхность сушильных плит отшлифована, шероховатость Ra=0,63;
  • Макс давление пара: 1.6 МПа;
  • Рабочее давление пара: 0,8 ~ 1.3 МПа;
  • Потребление пара: 1.2 ~ 1.8 T / ч;
  • Ширина сушильных плит: 600 мм;
  • Сушильная секция: 7200мм (600 мм × 12), охлаждающая секция: 4000 мм;
  • Прижим гофрокартона к сушильным плитам осуществляется при помощи прижимных валов и системы прижимных башмаков;
  • Пневматический привод спуска/подъема прижимных валов сушильного стола;
  • Автоматическая коррекция осевого положения верхнего сукна сушильного стола с пневматической натяжкой. Ручная коррекция нижнего сукна охлаждающей части;
  • Валы привода сушильно-охлаждающего стола имеют двухслойную обрезиненную поверхность и направленный рисунок, для предотвращения проскальзывания сукна;
  • Стол укомплектован верхним и нижним сукном из комбинированного полусинтетитеческого материала;
  • Главный привод сушильного стола располагается раздельно от самого гофроагрегата;
  • Стальные валы покрыты износостойкой резиной высокого качества.



Сотрудничество с компанией «ЛаинПак», г. Орел началось с запуска их первого гофроцеха в 2014 году.

В сентябре 2014 года была запущена полуавтоматическая линия для производства гофротары SKIF 4560x2200.

В ноябре 2015 года была запущена автоматическая фальцевально-склеивающая линия FGM-2800.

В августе 2016 года была запущена автоматическая линия для производства гофротары CARBON 1300x2400.

В июле 2021 года произведена установка кассетного электромаслянного гофропресса SFH-320-1400, гидравлического раската и накопительного моста с вакуумным натяжителем полотна.

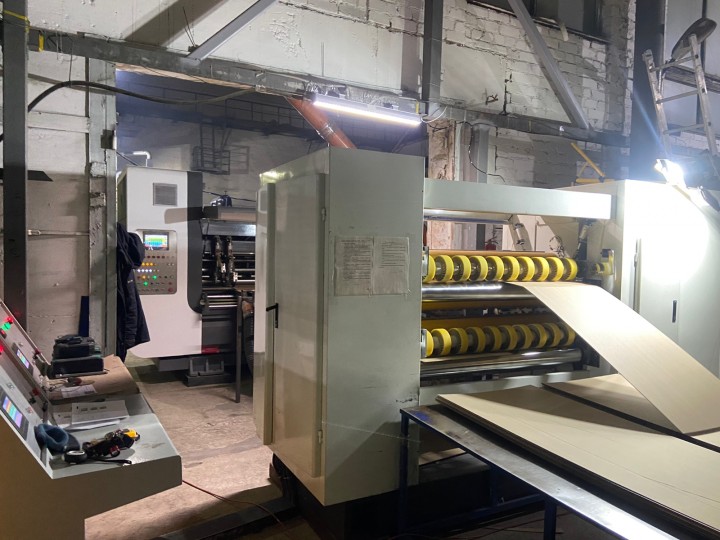

В октябре 2021 года поставлена компьютеризированная продольная резка SMBD-200 и компьютеризированная сдвоенного поперечно-резательной машины с прямыми ножами 2SNC-100-1400.

В январе 2023 года произведен ввод в эксплуатацию гофропресса SF10A-1400, сдвоенной клеепромазочной машины GM-20 и сушильно-охлаждающего стола SM-10.
