Запуск продольно-резательной машины NCBD в компании «БМК» в г. Гатчина

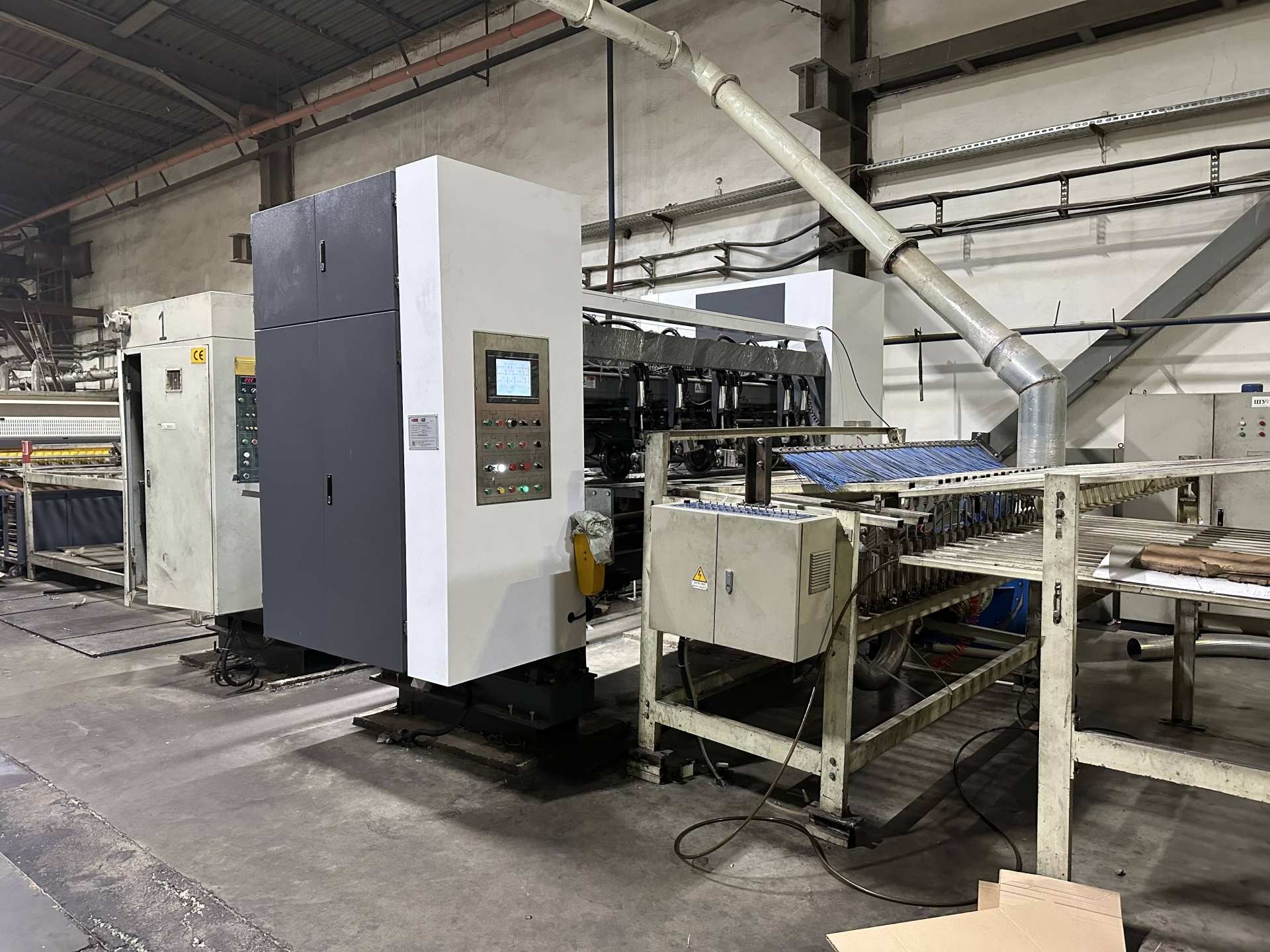

3 февраля 2023г. специалистами компании «Гофротайм» произведен запуск и ввод в эксплуатацию компьютеризированной продольно-резательной машины NCBD в компании «БМК» в г. Гатчина.

Компьютеризированная высокоскоростная продольно-резательная машина NCBD предназначена для удаления боковых кромок, продольного разрезания и рилевания (биговки) полотна гофрокартона. Вся настройка на тираж выполняется в автоматическом режиме с сенсорного дисплея. Память заказов сохраняет все параметры тиража. В нужный момент оператор просто выбирает номер заказа и машина автоматически выставляет ножевые и рилевочные муфты. Револьверная система рилевочных муфт дает возможность выбрать один из трех типов рилевки (биговки).

Технические параметры:

  • Рабочая ширина: 2200 мм;

  • Макс. скорость: 250 м/мин;

  • Комплектуется 6 режущими и 10 рилюющими муфтами;

  • Смена заказа: 3-8 сек;

  • Мин. ширина полосы роспуска: 135 мм;

  • Мин. расстояние между рилевками: 0 мм. за счет установки дополнительной пары рилевочных валов;

  • Работа машины контролируется с помощью программирумого логического контроллера (PLC);

  • Возможность хранения и извлечения из памяти до 999 заказов;

  • Моторизированный привод осевого смещения корпуса машины для подстройки под смещения полотна гофрокартона;

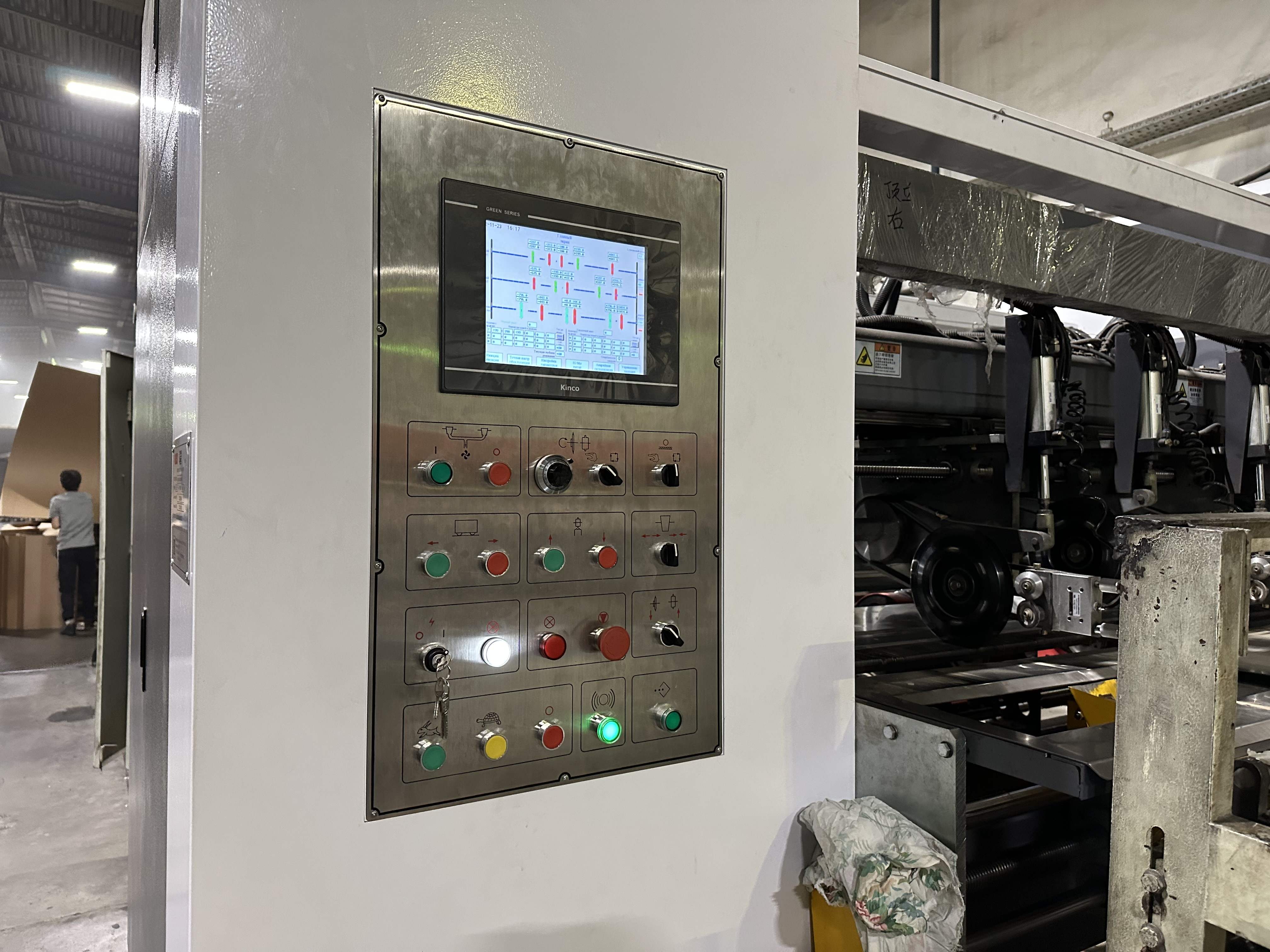

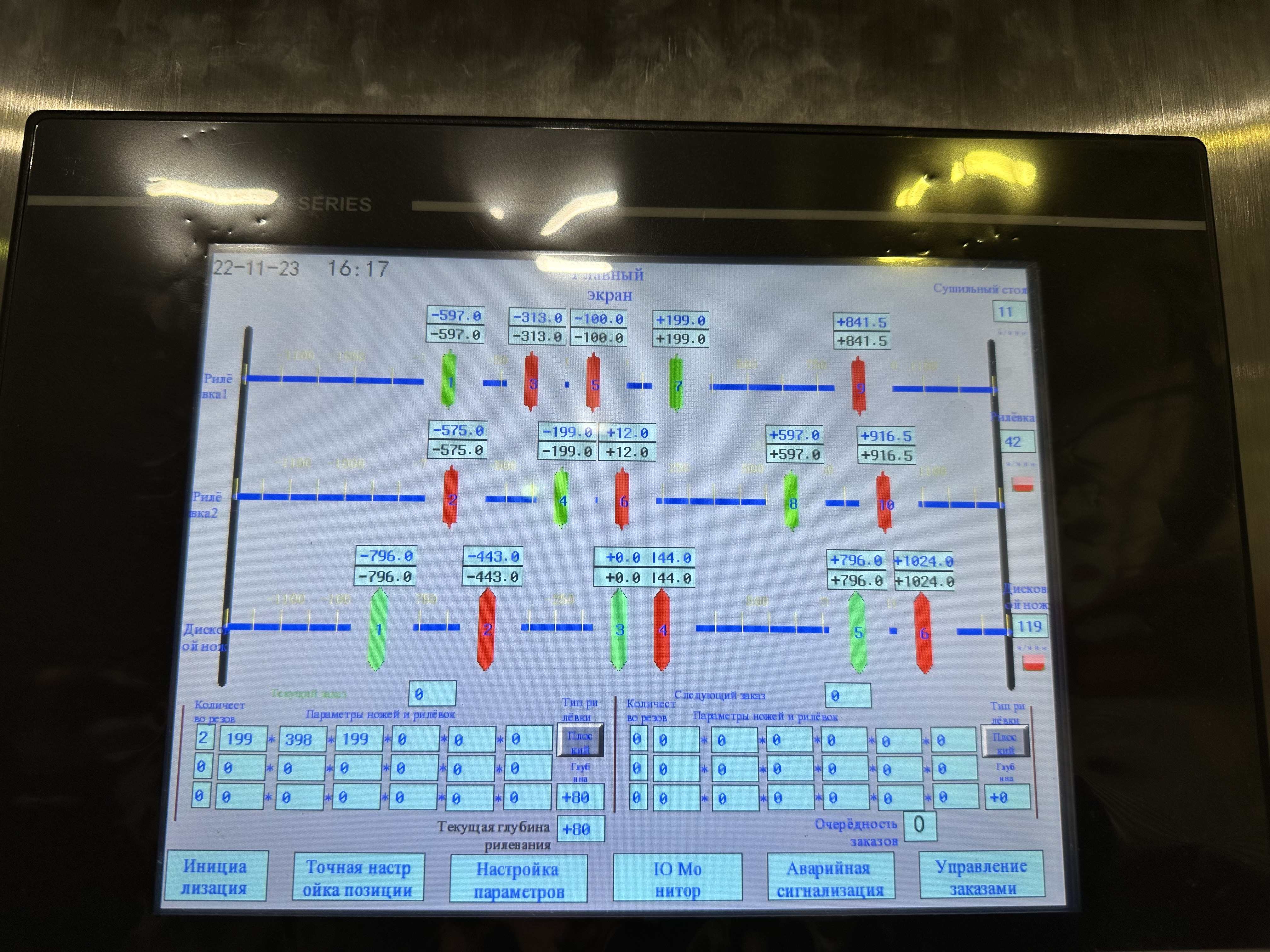

  • Управление осуществляется с LCD-монитора, установленного на машине, или с компьютеризированного поста (устанавливается отдельно в операторской комнате, совместно с компьютером поперечно-резательной машины);

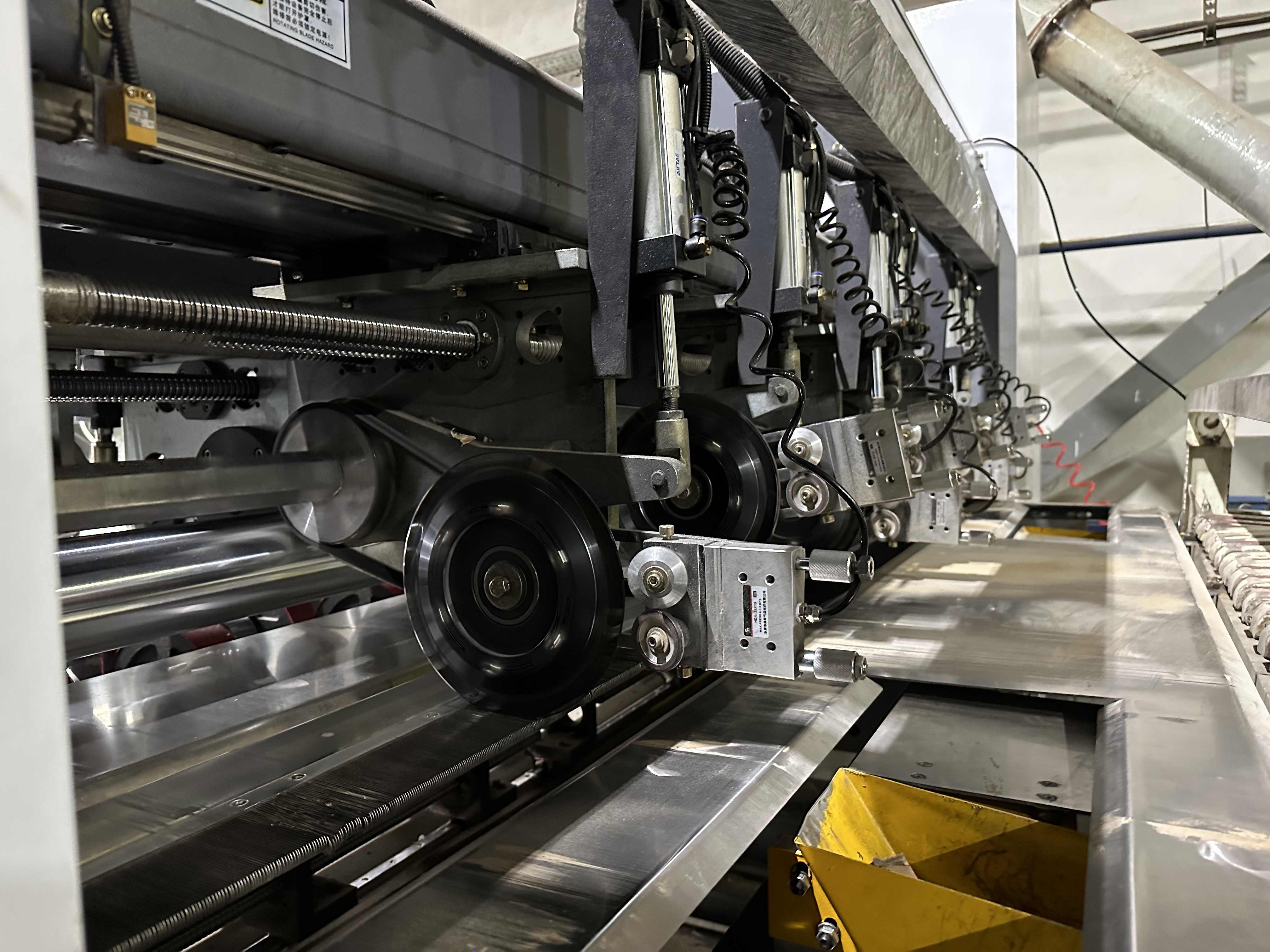

  • Тонкие резательные ножи повышенной износостойкости «Long Life» (толщина 1,2 мм);

  • Тонкие ножи могут автоматически смазываться и охлаждаться;

  • Револьверная система смены рилевочных муфт для различных типов гофрокартона (трехслойного, пятислойного, семислойного гофрокартона, профилей А, В, С, Е, F и т. д.);

  • Узлы крепления ножей перемещаются с помощью сервомотора;

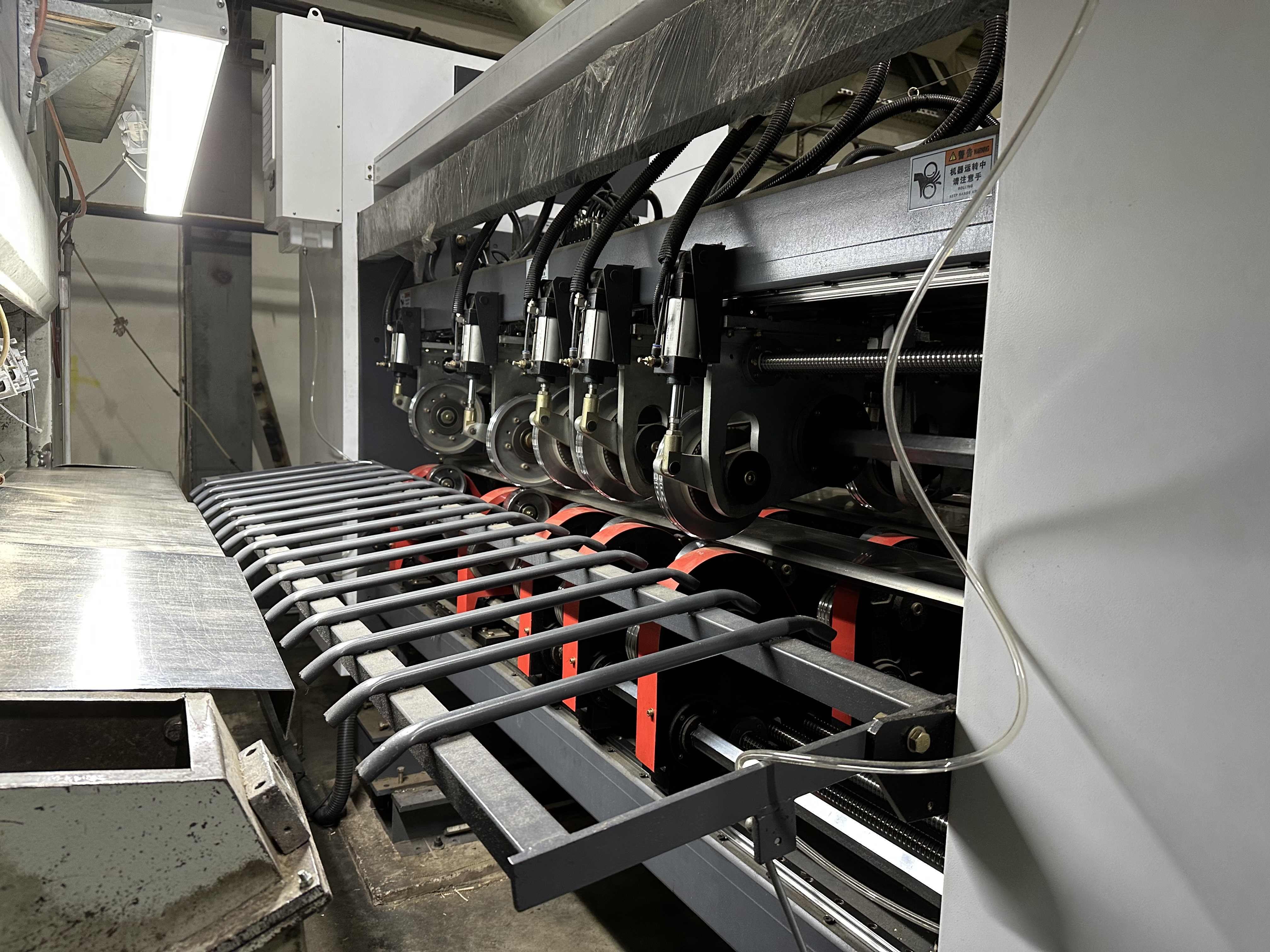

  • Машина снабжена револьверным механизмом смены рилевочных Муфт (3 варианта);

  • Автоматическая настройка на толщину картона с помощью Сервомотора;

  • Рилевочные ножи изготовлены выпукло-плоские (папа-плоско);

  • Раздельная регулировка скорости резательных и рилевочных ножей с помощью частотных преобразователей;

  • Отдельный силовой привод, синхронизированный с работой всей линии;

  • Система управления передвижением ножей: Schneider (Франция);

  • Система управления передвижением рилевок: Schneider (Франция);

  • Система контроля линией обмена: Schneider (Франция);

  • Система контроля обрези: Schneider (Франция);

  • Мотор: Hebei hengshui yongshun motor factory (Китай);

  • Подшипники: Harbin (Китай);

  • Дачик приближения: Omron (Япония);

  • Соленойдный клапан: Airtac (Тайвань);

  • Мощность мотора передвижения ножа: 0,4 кВт;

  • Мощность мотора привода ножа: 5,5 кВт;

  • Мощность мотора привода рилевки: 5,5 кВт.

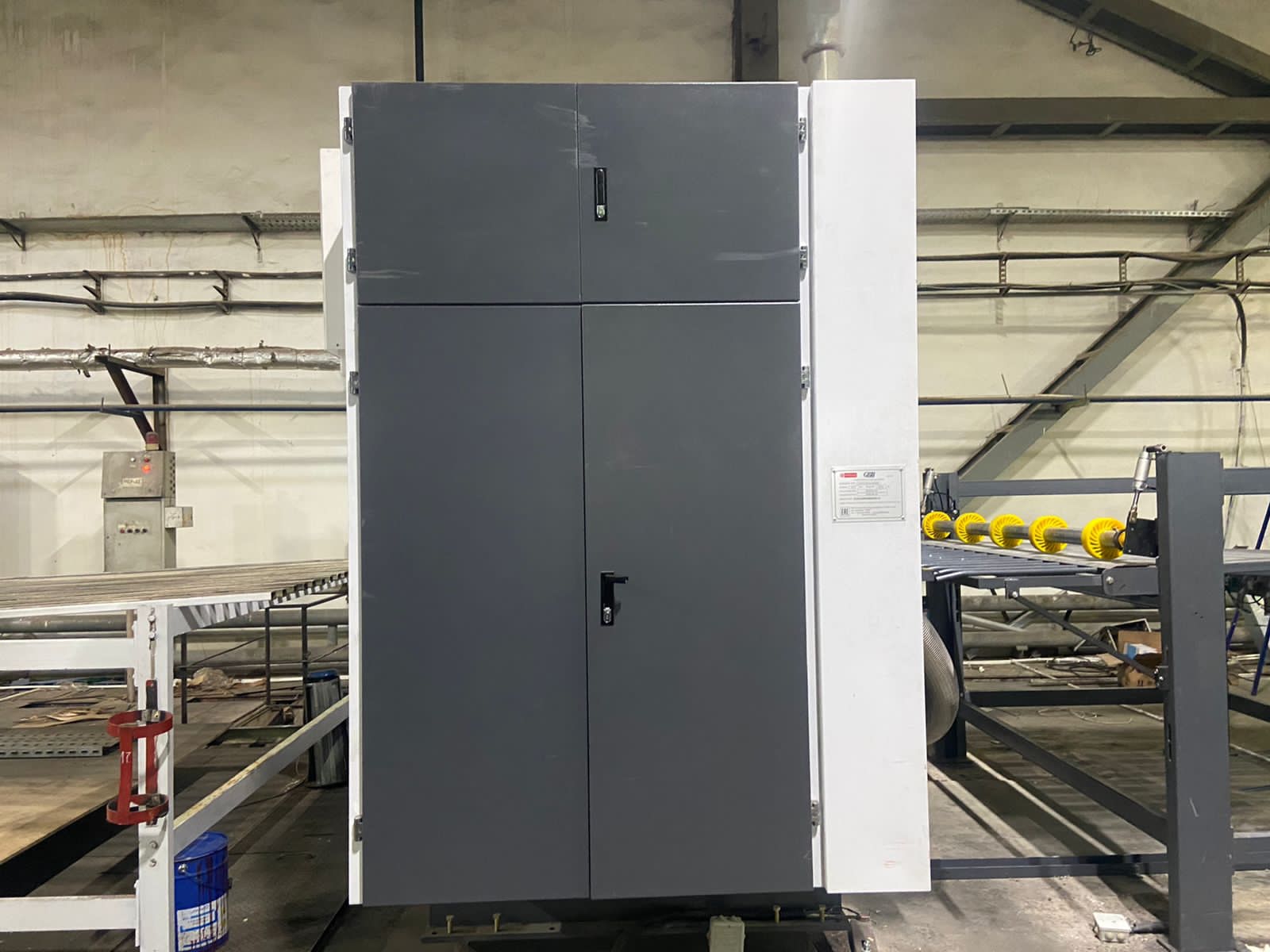

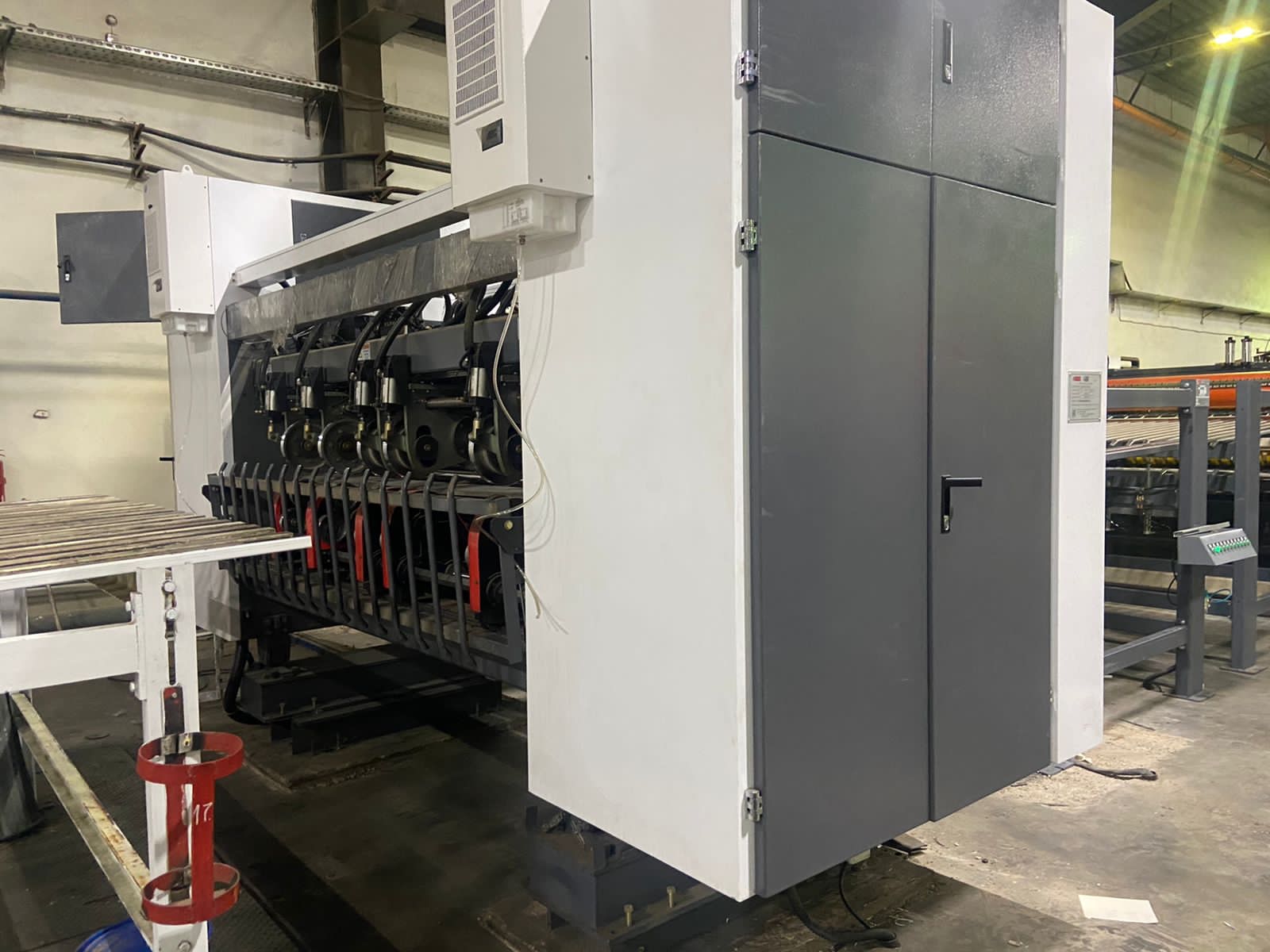

Фотографии:
