Модернизация гофролинии в компании «БМК» в г. Гатчина

10 марта 2023г. специалистами компании «Гофротайм» произведен ввод в эксплуатацию узлов «сухой части» гофролинии 5 ply WJ250-2200-II в компании «БМК» в г. Гатчина.

В рамках первого этапа модернизации был установлен кассетный гофропресс SF-405Е. Второй этап модернизации - установка сплайсеров (бумагосоединительные узлы) и узла удаления брака. Бумагосоединительный узел используется для безостановочного соединения плоских слоев на гофроагрегате. Узел удаления брака устанавливается после сушильно-охлаждающего стола и служит для поперечного нарезания на небольшие листы бракованного картона и удаления его из рабочей зоны. Третий этап модернизации -  установка компьютеризированной продольно-резательной машины NCBD.  Четвертый этап модернизации - установка разделителя полотна, сдвоенной компьютеризированной поперечно-резательной машины и сдвоенного лифтового листоукладчика DL-DM.

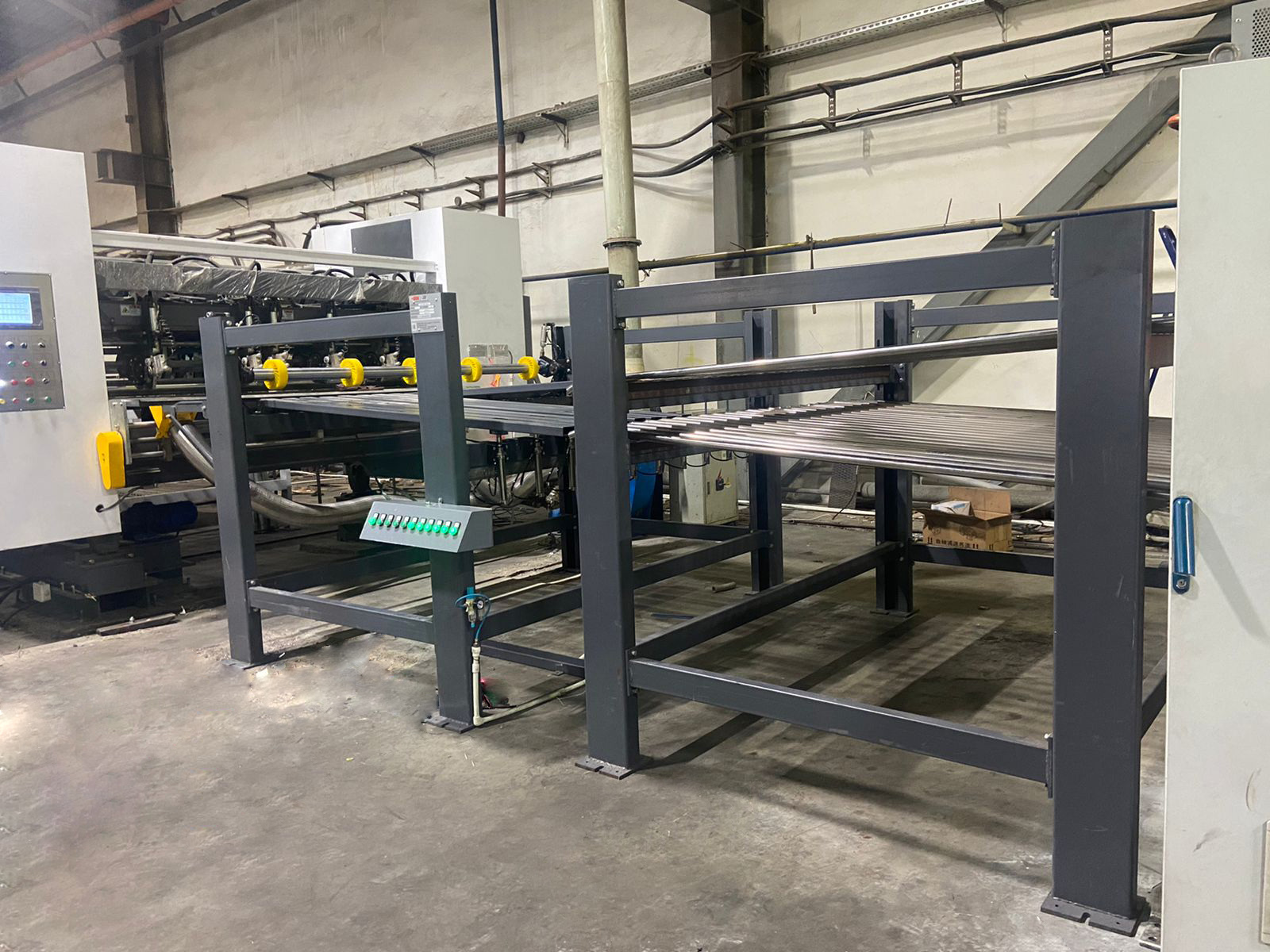

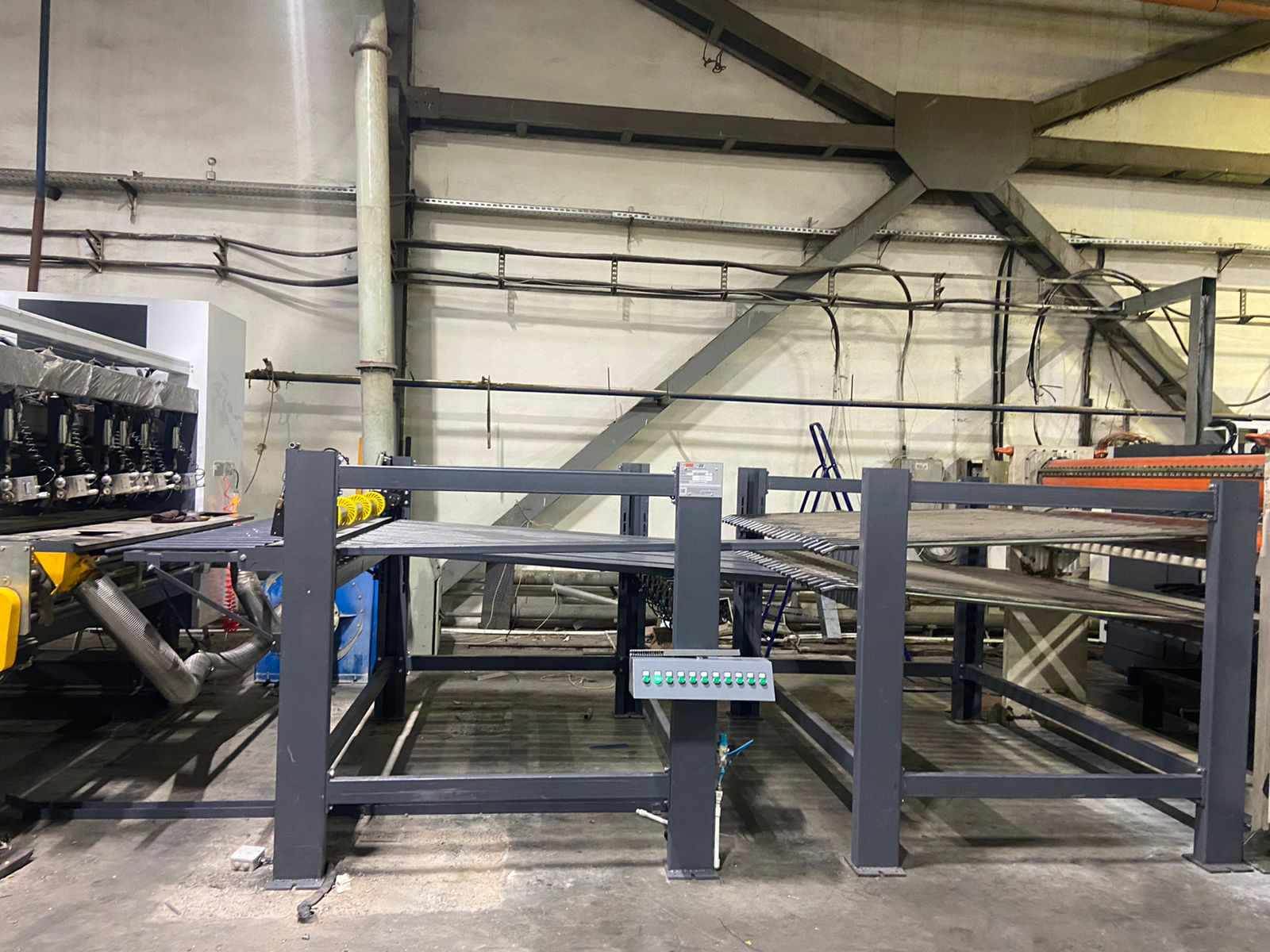

Технические параметры пневматического разделителя полотна:

  • Рабочая ширина: 2200 мм;

  • Разделитель полотна служит для разделения потоков полотна гофрокартона после продольно-резательной машины и перед сдвоенным отрубом;

  • Состоит из двух секций. Первая состоит из десяти направляющих, каждая из которых поднимается или опускается при помощи пневматики. Вторая секция состоит из двух платформ, которые зафиксированы в одном положении;

  • Компьютерное управление.

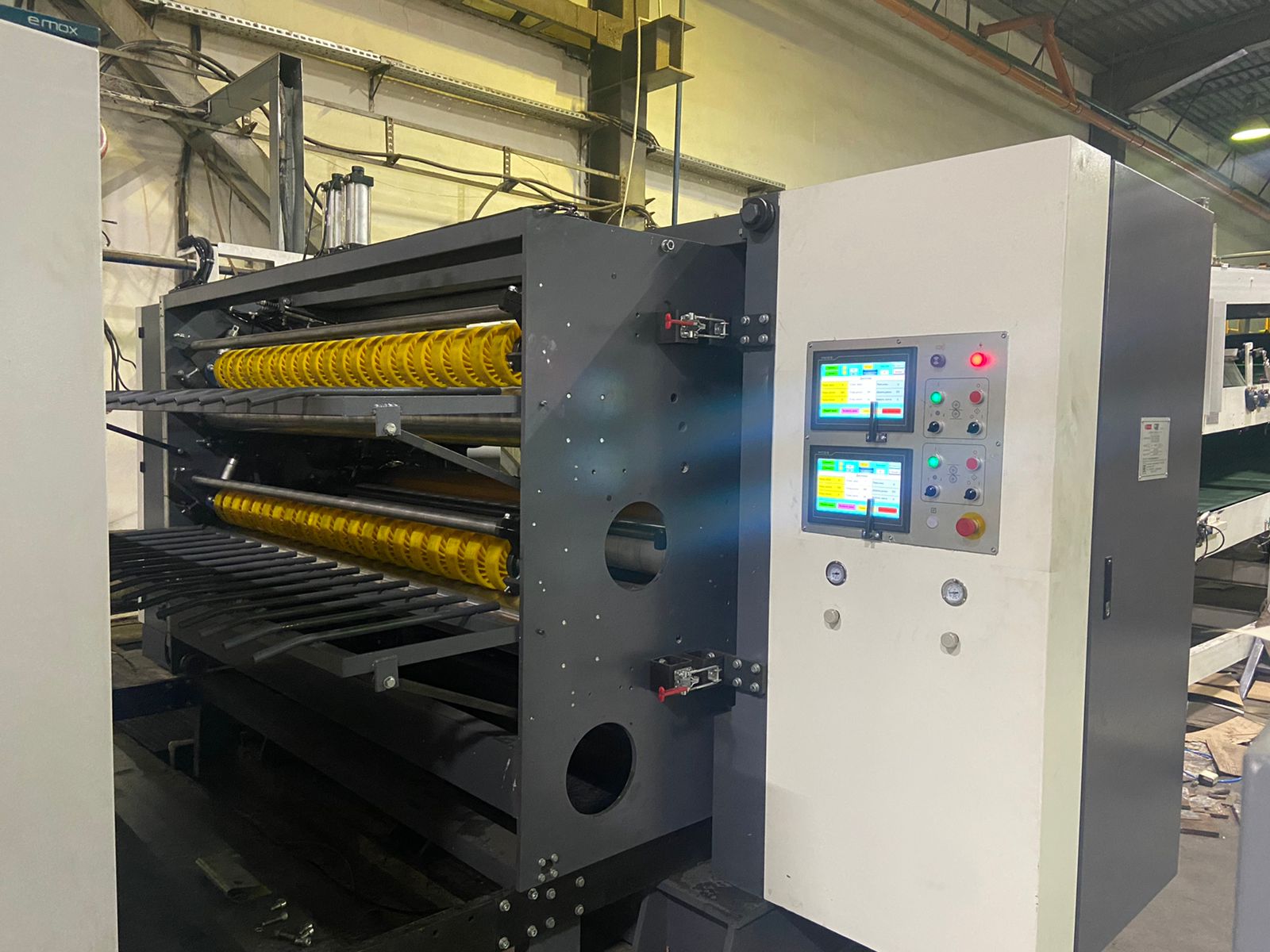

Технические параметры сдвоенной компьютеризированной машины поперечной резки с винтовыми ножами NC-35D:

  • Рабочая ширина: 2200 мм;

  • Макс. скорость: 250 м/мин;

  • Длина отруба 500-9999мм;

  • Точность отруба ≤+/-1 мм;

  • Компьютеризированный контроль длины отруба с помощью энкодера. Рез производится по одной точке винтовыми ножами;

  • Автоматическая система принудительной смазки приводных шестерен;

  • Две пары вводных и выводных протяжных валов для поддержки полотна гофрокартона и предотвращения заламывания заготовок. Верхние валы с полиуретановыми роликами NON-CRUSH;

  • Возможность смены заказа в автоматическом, либо ручном режиме. Возможность хранения в памяти компьютера до 200 заказов. Управления машиной с Touch-screen монитора;

  • Мощность каждого сервомотора: 42 кВт;

  • Мощность выводных и выводящих моторов: 3 кВт.

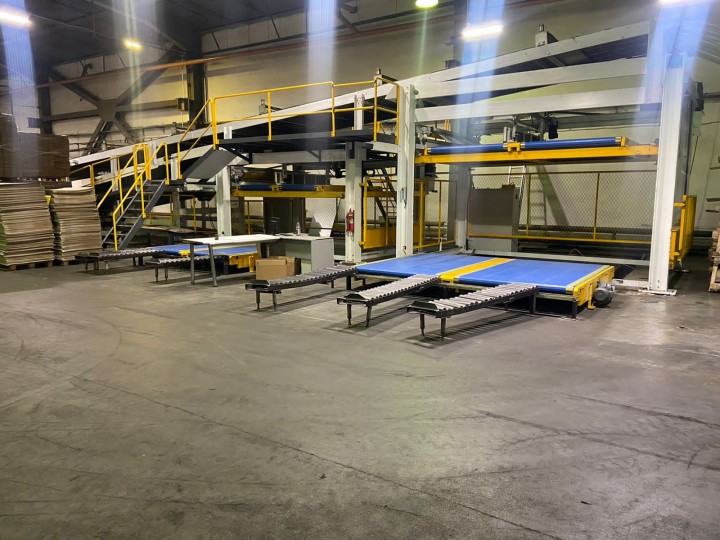

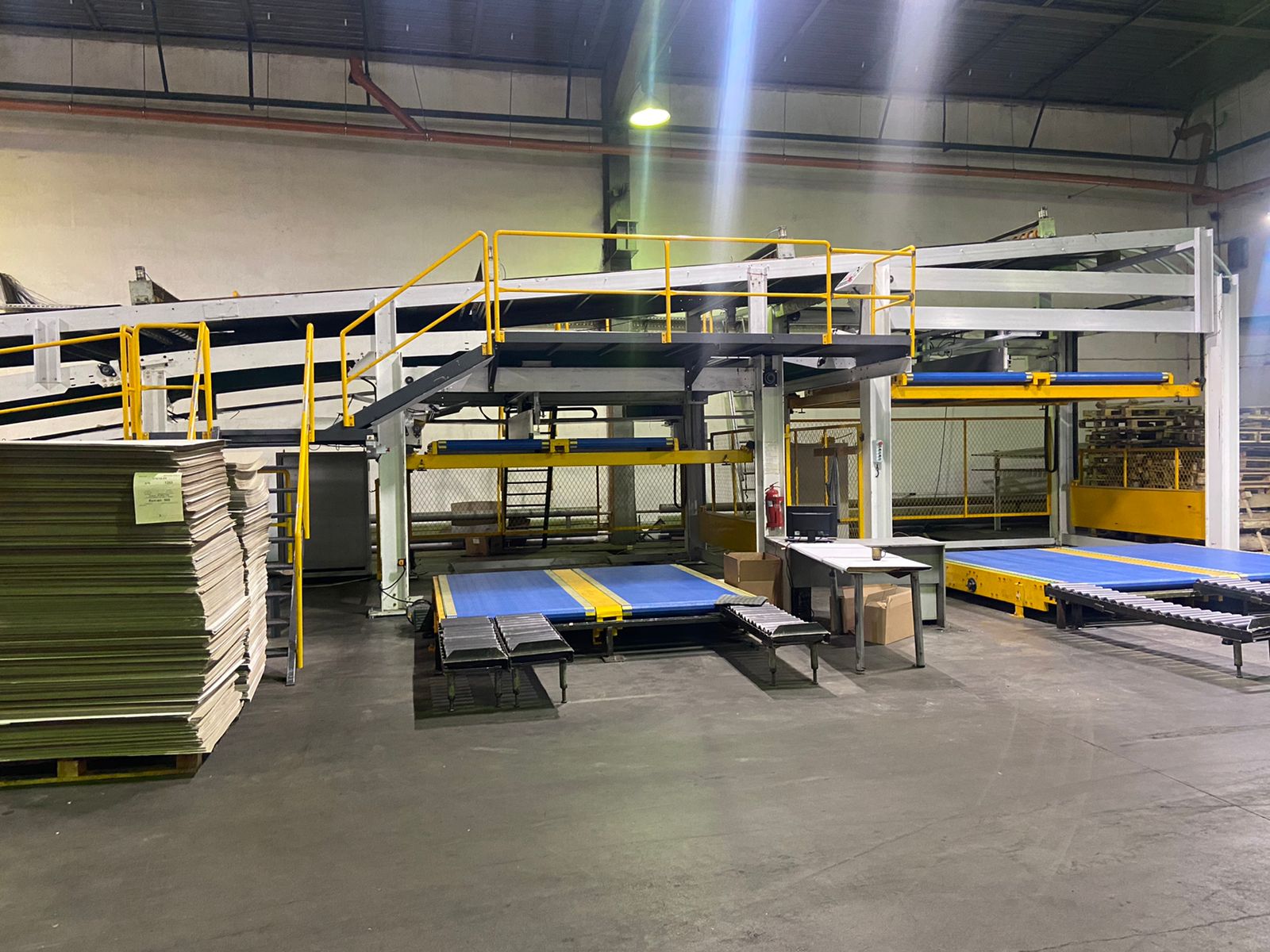

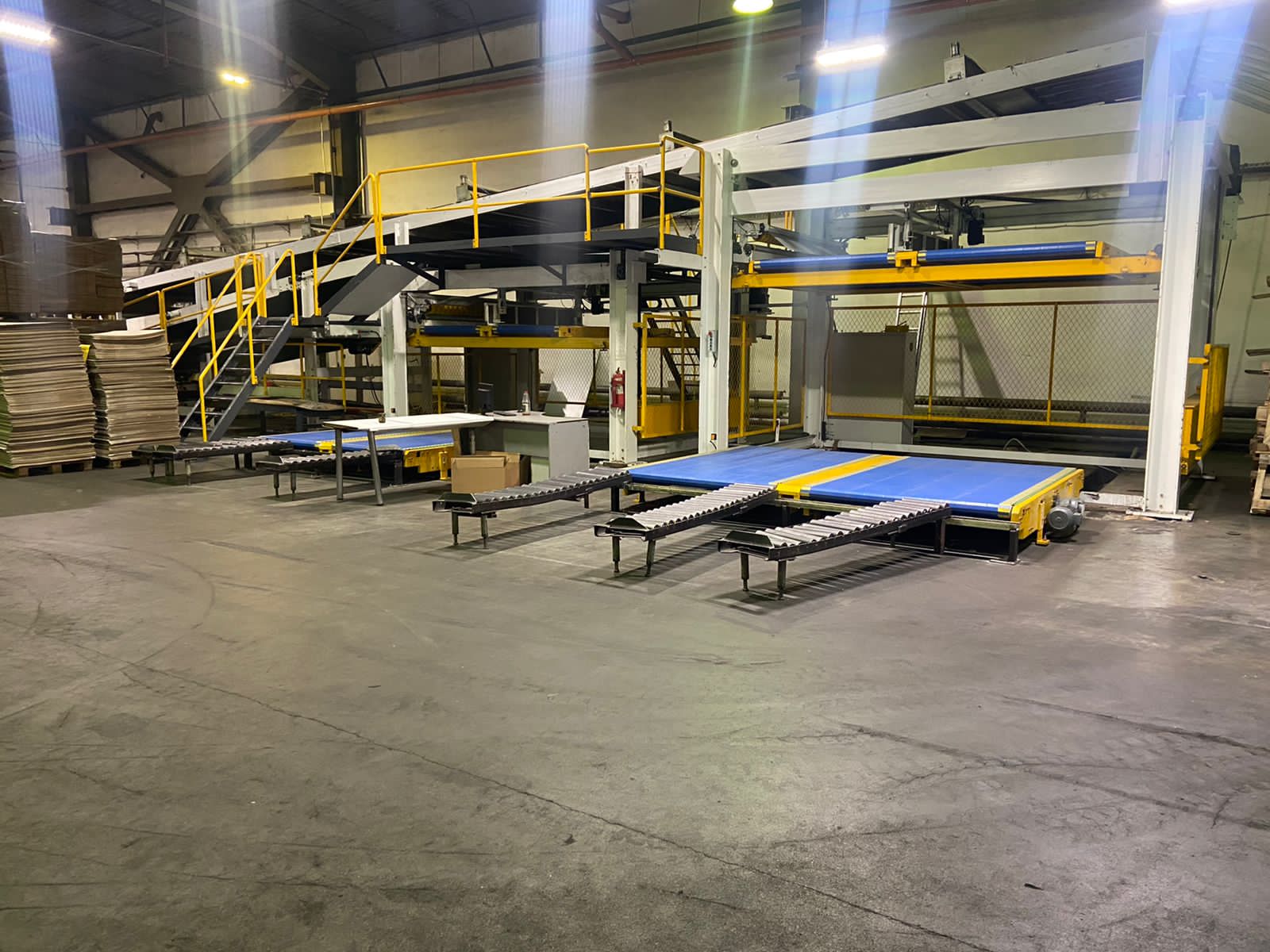

Технические параметры сдвоенного лифтового листоукладчика DL-DM:

  • Рабочая ширина: 2200 мм;

  • Макс. скорость: 250 м/мин;

  • Макс. длина заготовки: 3500 мм;

  • Мин. длина заготовки: 500 мм;

  • Макс. высота стэкирования: 1850 мм;

  • Автоматическая укладка готовой продукции и боковая выгрузка;

  • Лифтовая система подъема контролируется гидравлической серво-системой, что обеспечивает быстроту подъема и плавность хода;

  • Система контроля PLC листоукладчика следит за скоростью работы гофролинии, выдачей готовой продукции, подъемом и опусканием лифтовых платформ и контролирует остановку продукции на листоукладчике при смене заказа;

  • Независимый привод листоукладчика;

  • Листоукладчик DL-DM подключен к единой компьютерной системе гофроагрегата "Production management system";

  • Автоматическая настройка на длину заготовки.

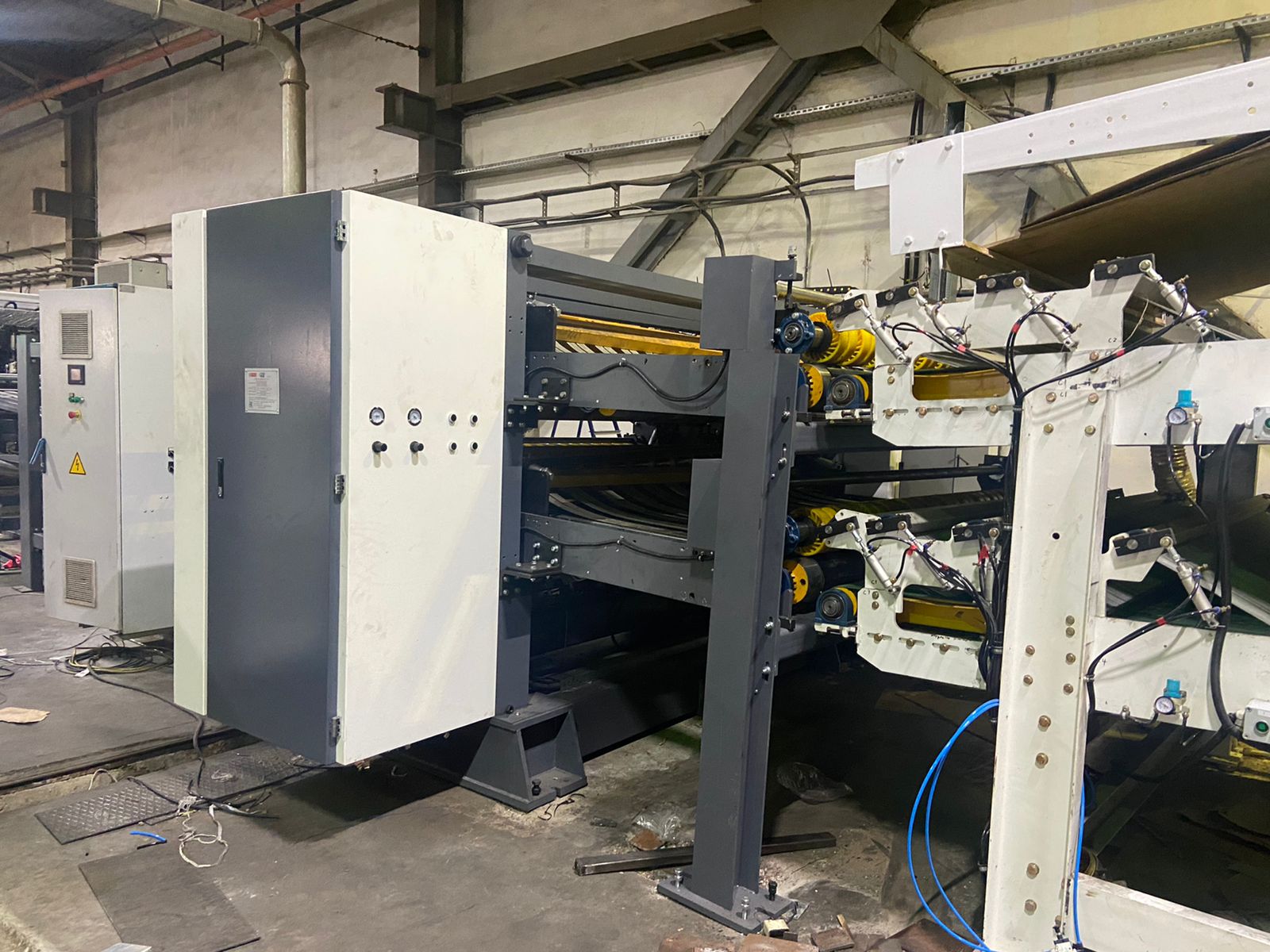

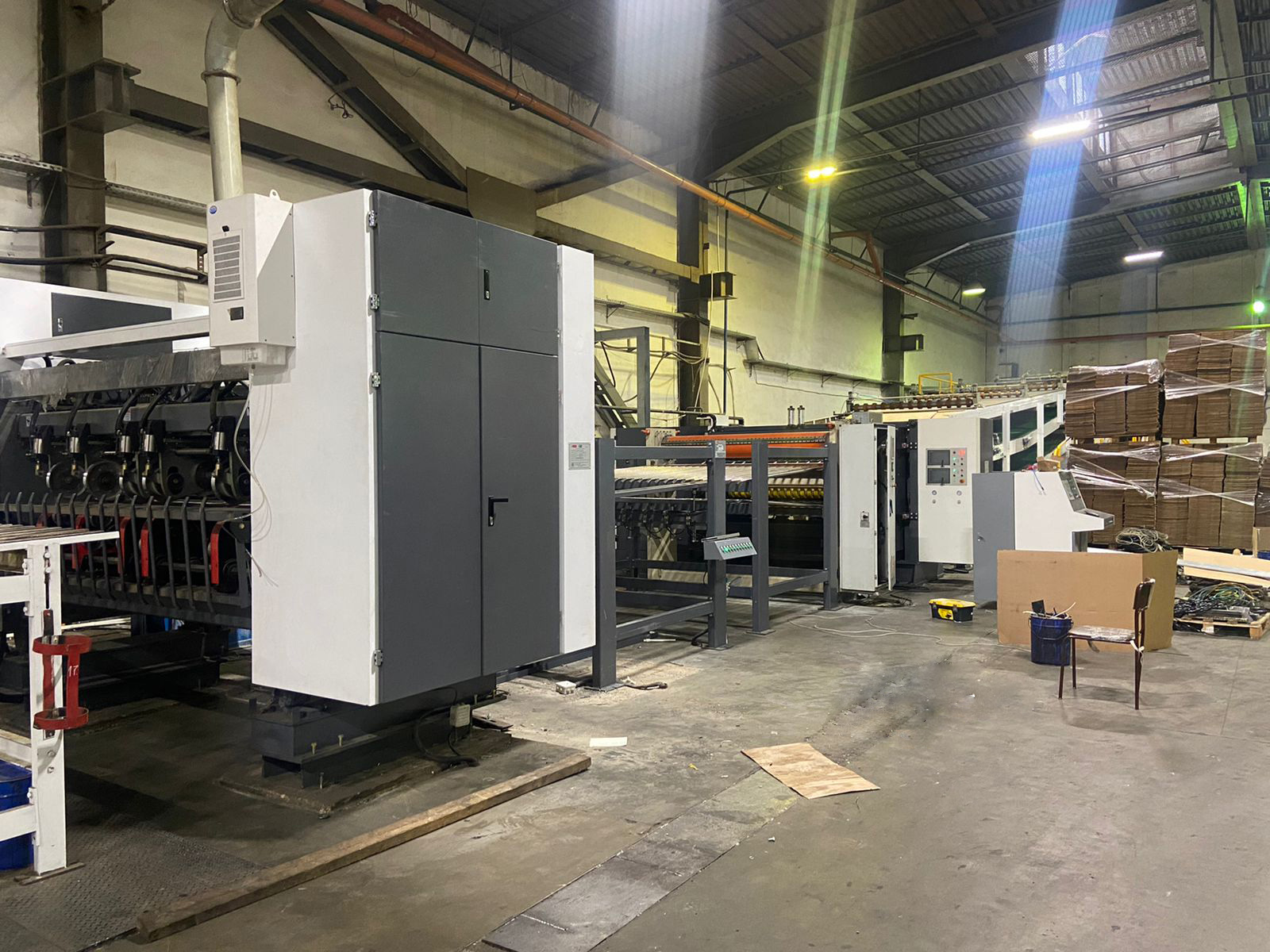

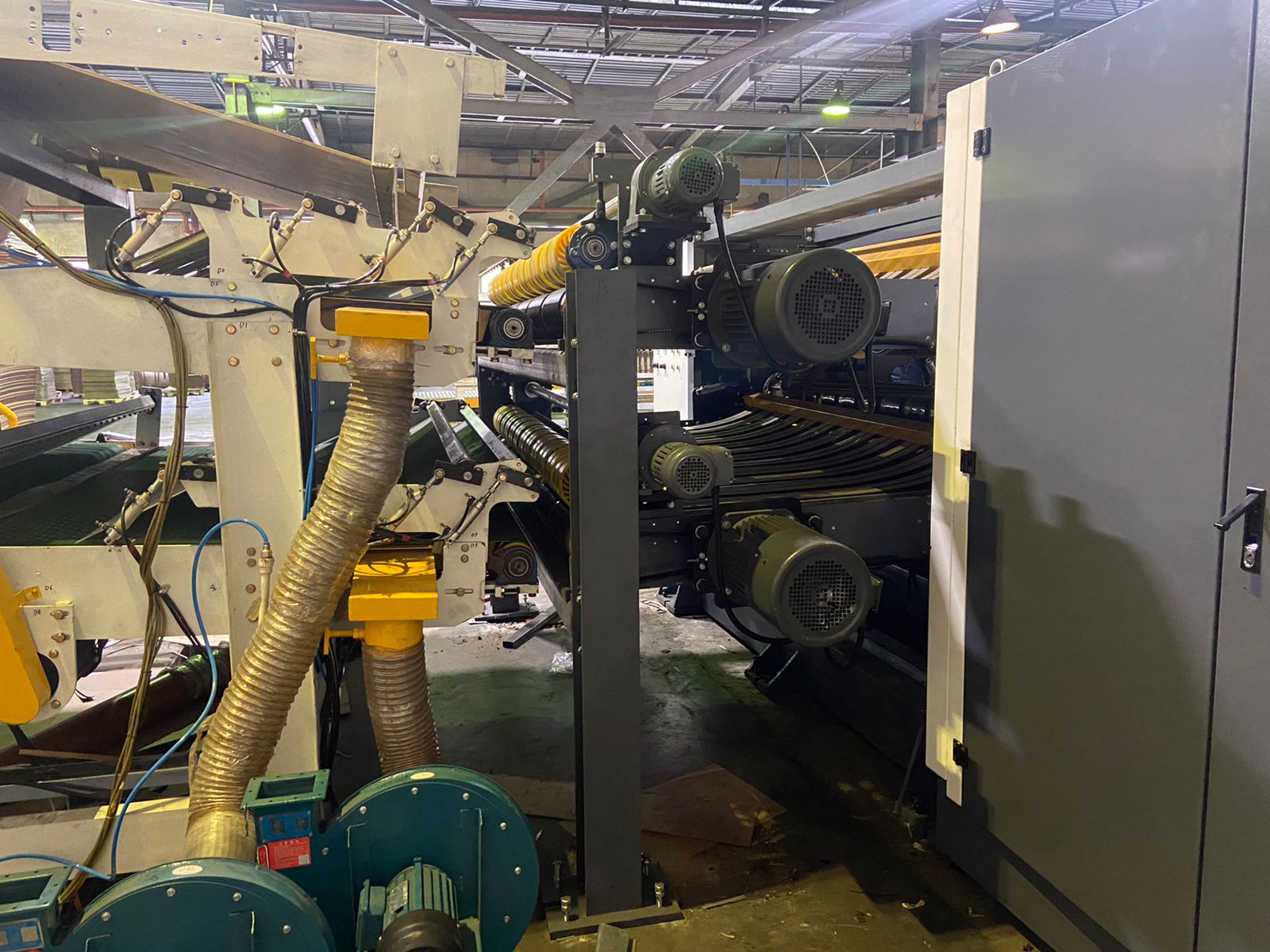

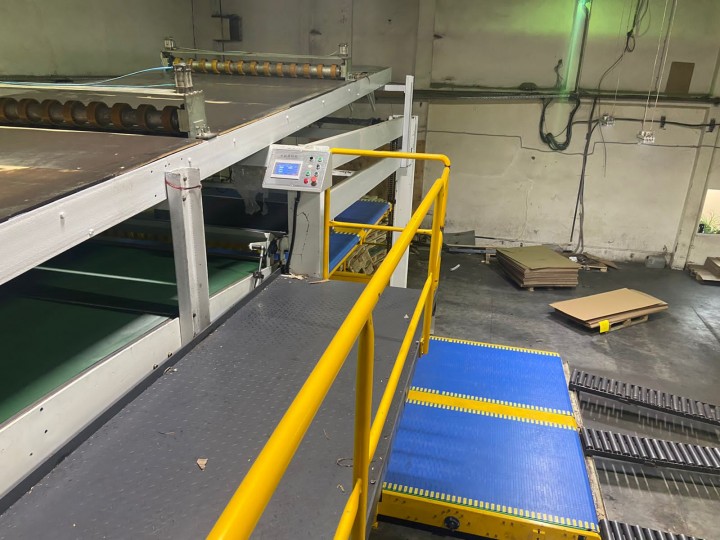

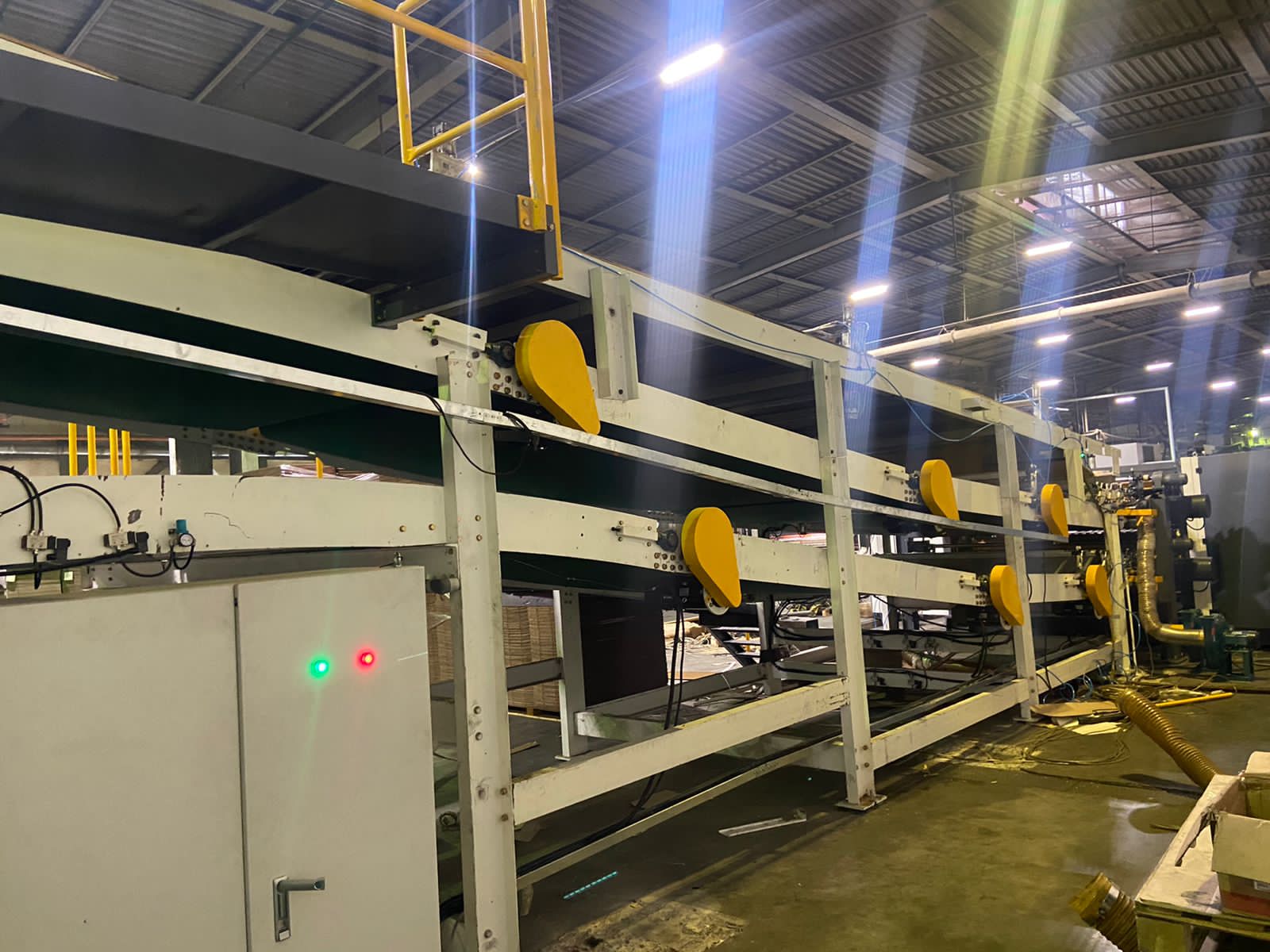

Фотографии "сухой части" гофролинии 5 ply WJ250-2200-II:
