19 января 2024г. специалистами компании «Гофротайм» произведена модернизация и ввод в эксплуатацию узлов «сухой части» гофроагрегата в компании «Мануфактура Картона», в г. Орехово-Зуево.
В рамках первого этапа модернизации была установлены:
-
Пневматический разделитель полотна RZP-1;
-
Компьютеризированная сдвоенная поперечно-резательная машина 2SNC-150-1400 с винтовыми ножами;
-
Сдвоенный угловой листоукладчик 2-ST150-1400 (верхний уровень – боковой выкат, нижний уровень – боковой выкат продукции)
Технические параметры пневматического разделителя полотна RZP-1
Разделитель полотна служит для разделения потоков полотна гофрокартона после продольно-резательной машины и перед сдвоенным отрубом
-
Рабочая ширина: 1400 мм;
-
Состоит из двух секций. Первая состоит из направляющих, каждая из которых поднимается или опускается при помощи пневматики. Вторая секция состоит из двух платформ, которые зафиксированы в одном положении;
Технические параметры сдвоенной поперечно-резательной машины 2SNC-150-1400:
- Рабочая ширина: 1400 мм.
- Макс. скорость: 150 м/мин.
- Длина отруба: 500-9999 мм.
- Точность отруба: ≤ ±1 мм.
- Компьютеризированный контроль длины отруба работает при помощи энкодера.
- Рез производится винтовыми ножами.
- Автоматическая система принудительной смазки шестерен.
- Система сервоприводов.
- Возможность хранения в памяти компьютера до 999 заказов.
- Управление станком осуществляется c сенсорного дисплея.
Технические параметры сдвоенного углового листоукладчика 2-ST150-1400:
- Рабочая ширина: 1400 мм.
- Макс. скорость: 150 м/мин.
- Макс. длина заготовки на нижнем уровне: 4000 мм.
- Макс. длина заготовки на верхнем уровне: 4000 мм.
- Макс. высота пачки на нижнем уровне: 200 мм.
- Макс. высота пачки на верхнем уровне: 200 мм.
- Пневматический подбой пачек листов готовой продукции.
- Сбор и выгрузка заготовок происходят в автоматическом или полуавтоматическом режимах.
- Боковые рольганги выдачи
- Счетчик заготовок.

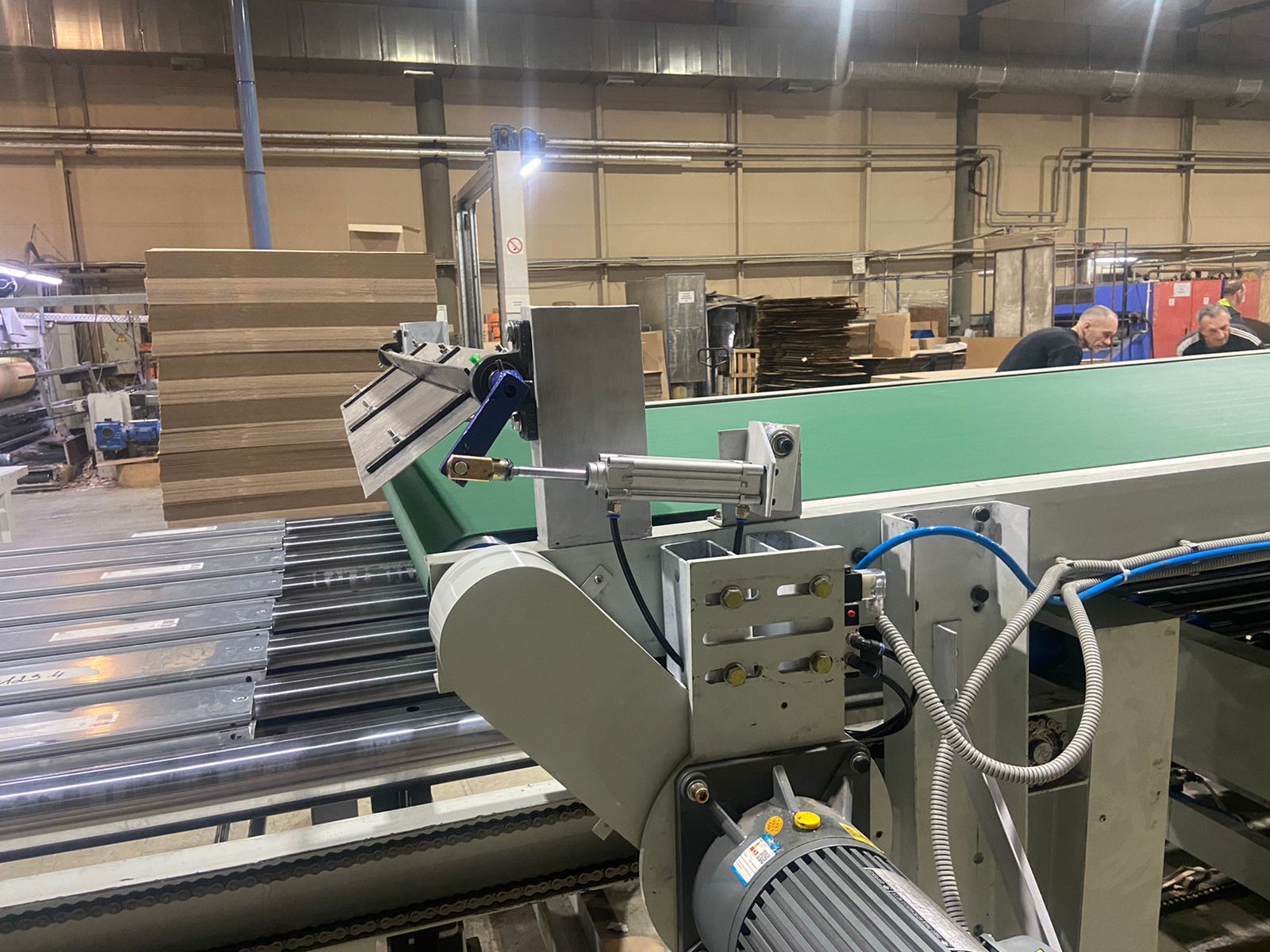

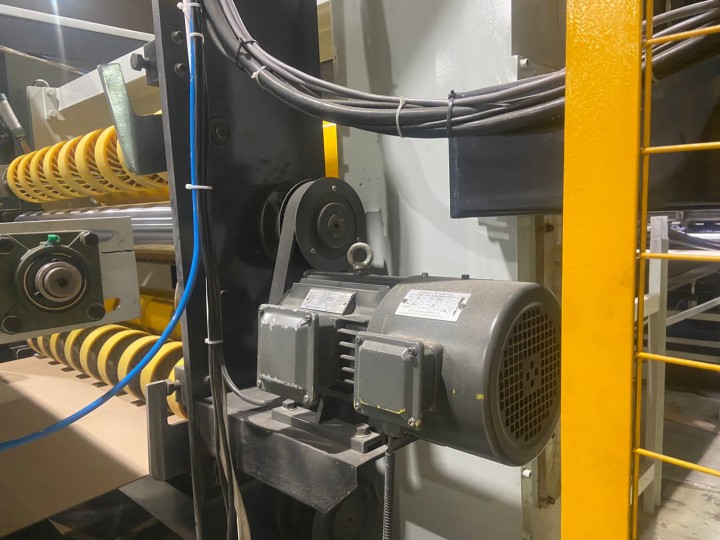

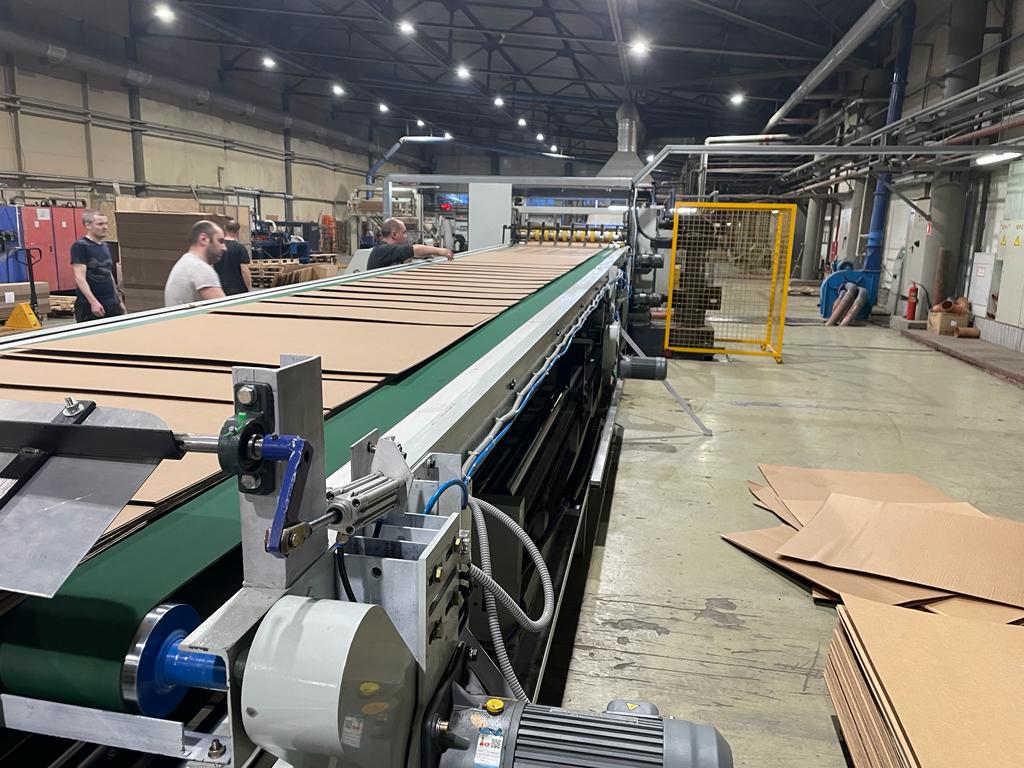

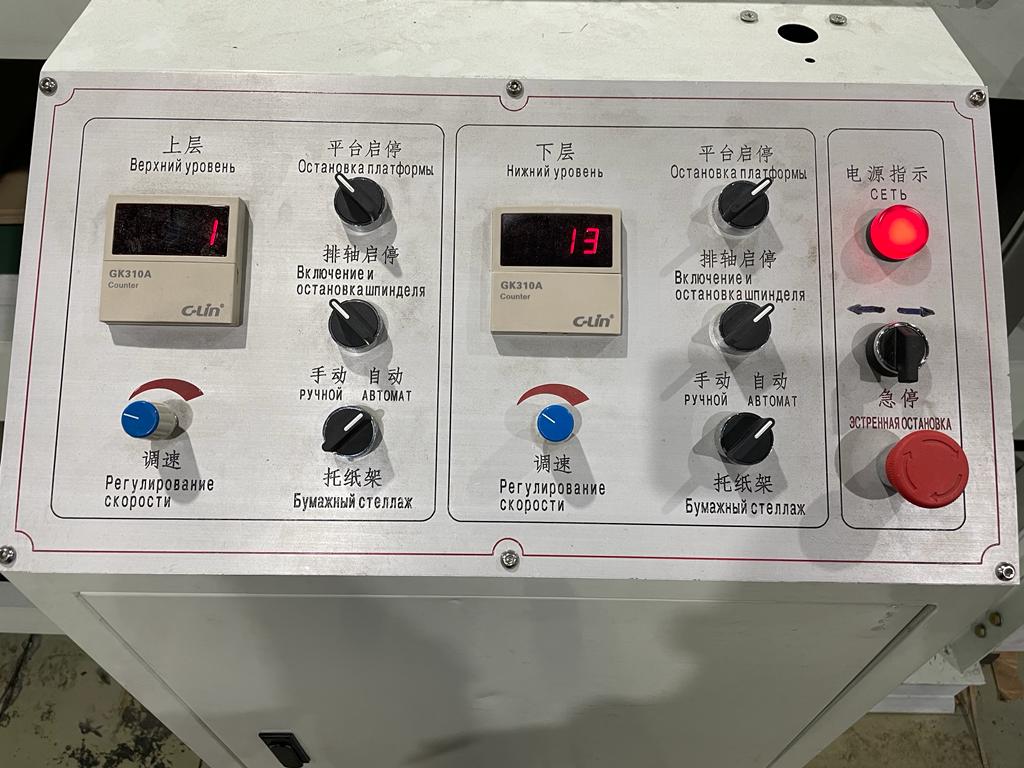

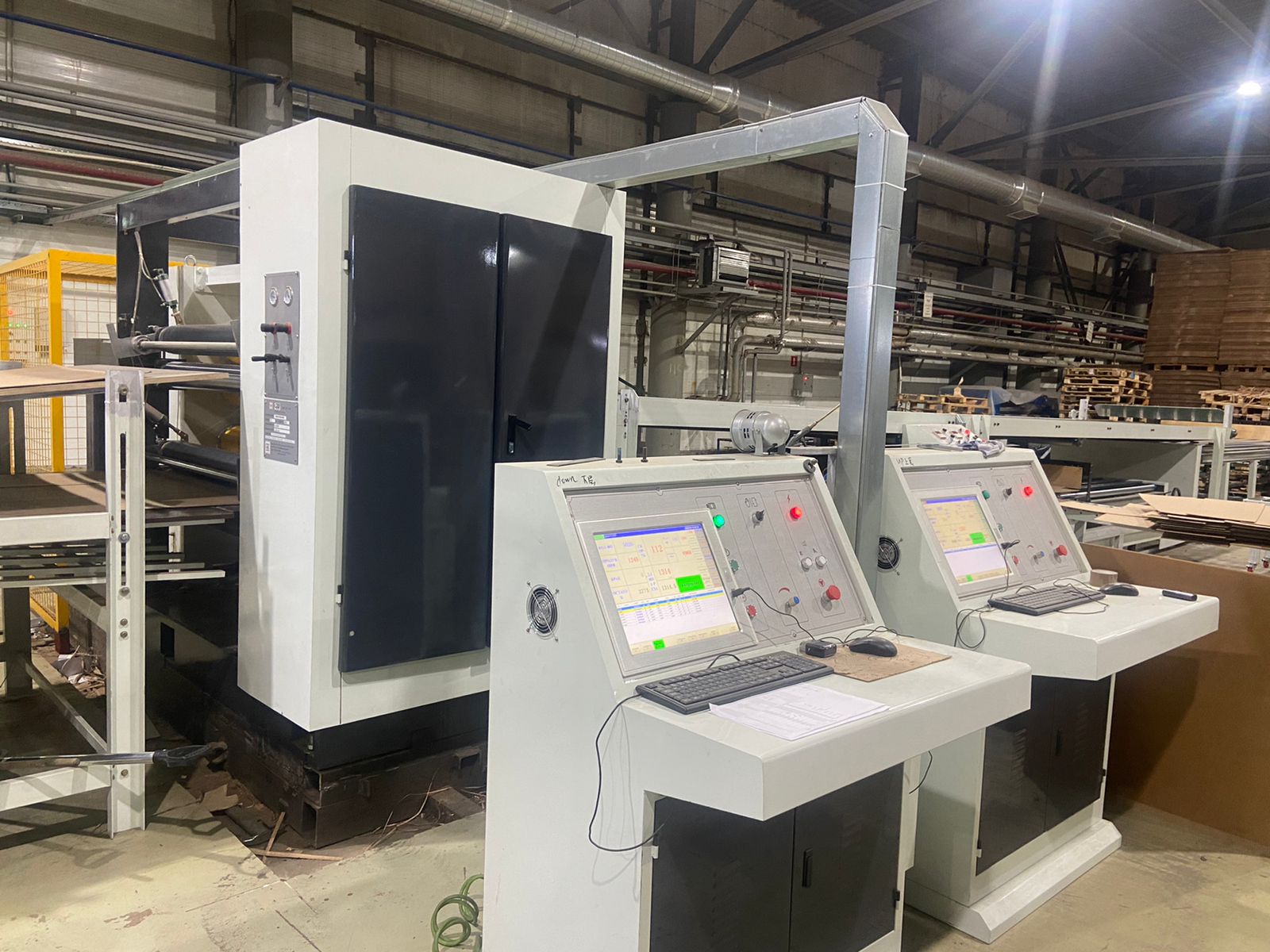

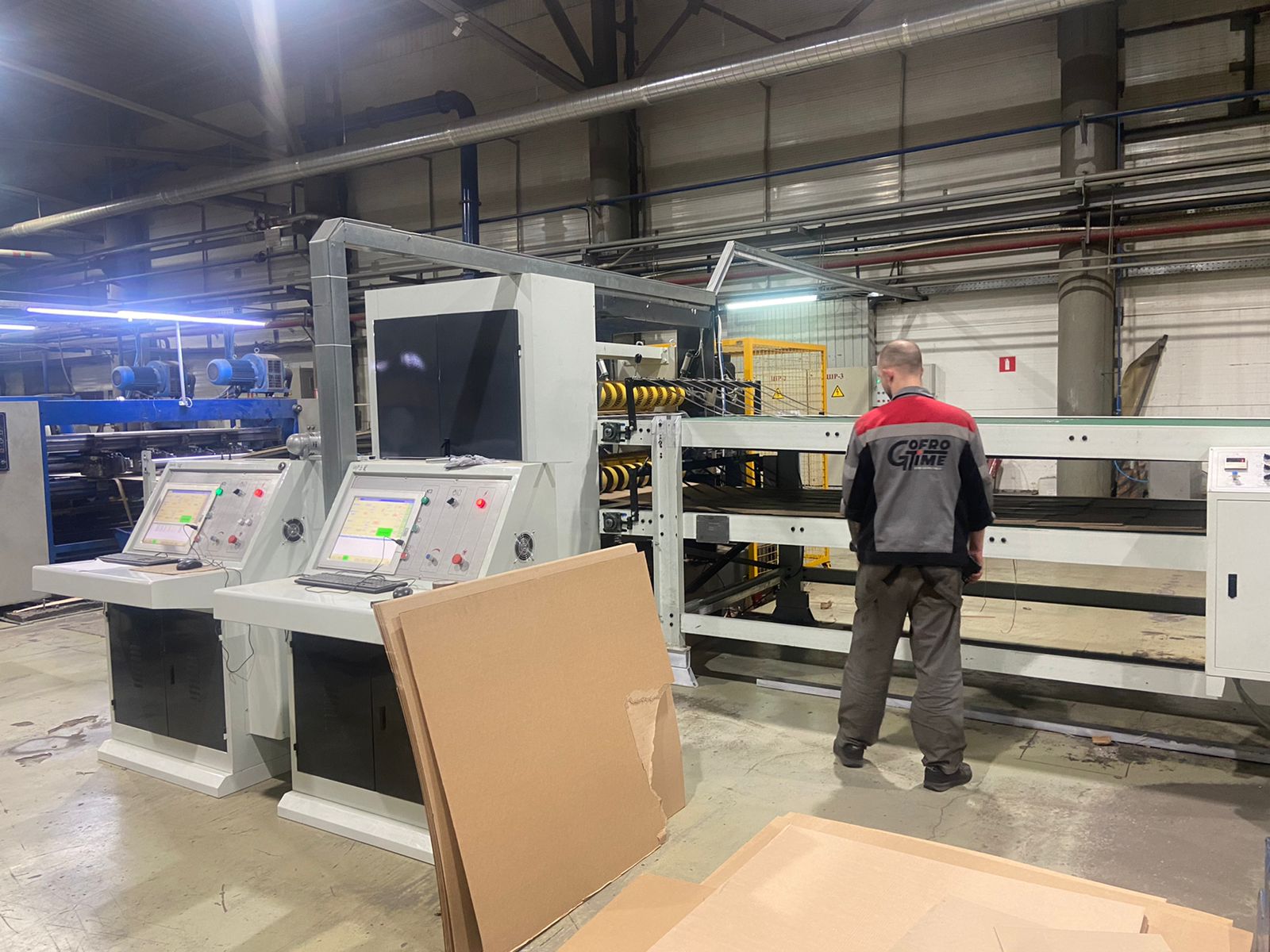

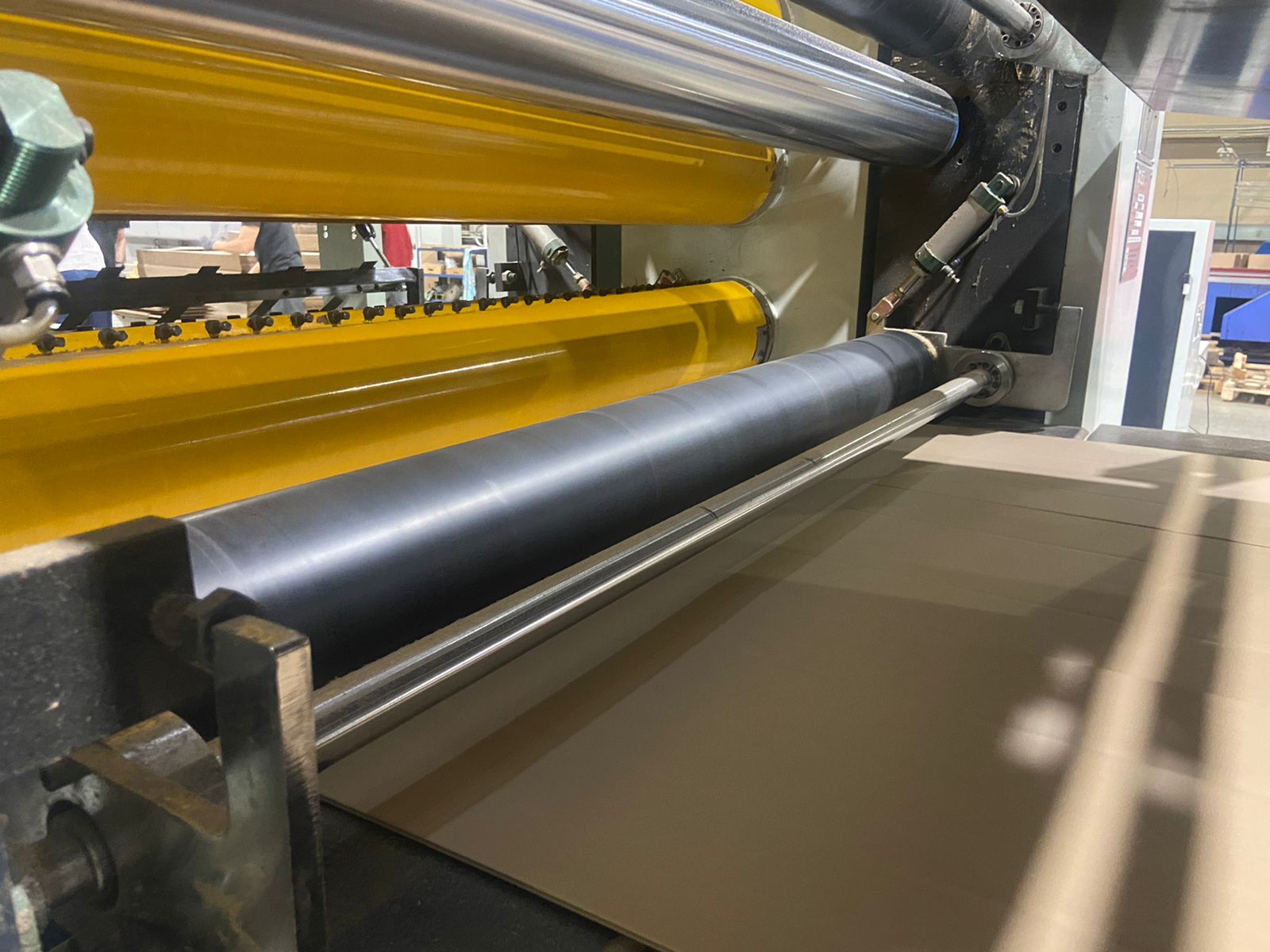

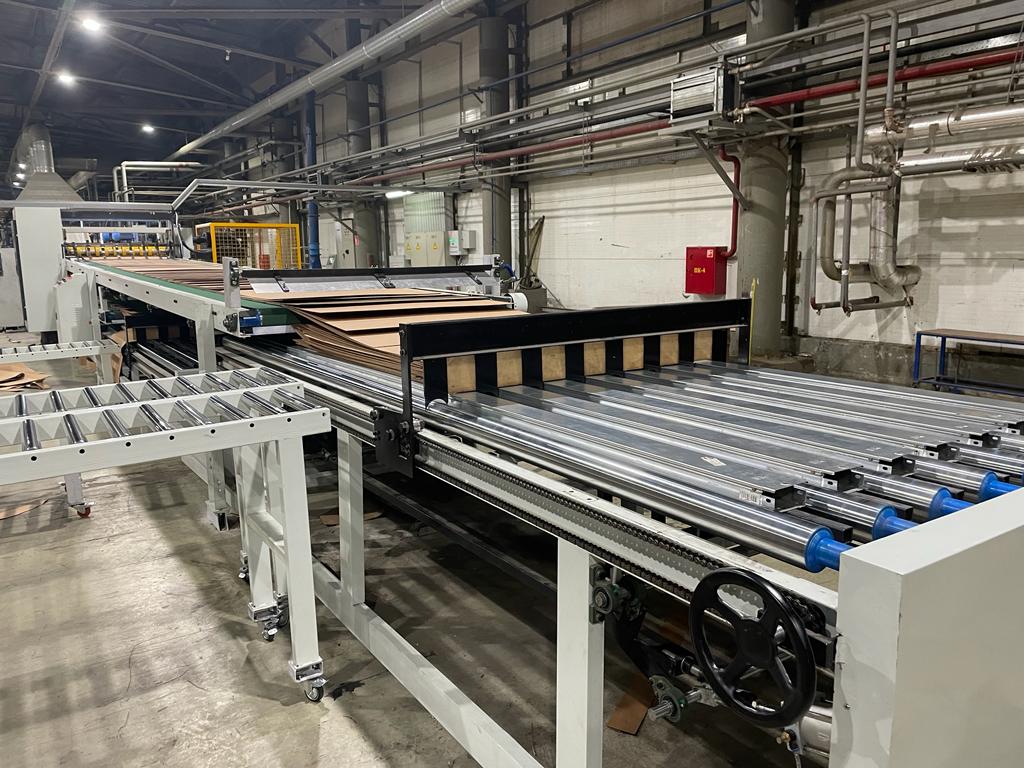

Фотографии:
