18 декабря 2024 г. специалистами компании "ГофроТайм" закончены пусконаладочные работы по запуску гофролинии для производства двухслойного гофрокартона 2GL100-1400 в компании «Астролон» г. Ростов-на-Дону.
Установленная на предприятии гофролиния 2GL100-1400 с электромасляным нагревом и скоростью до 100 м/мин, укомплектована следующими узлами:

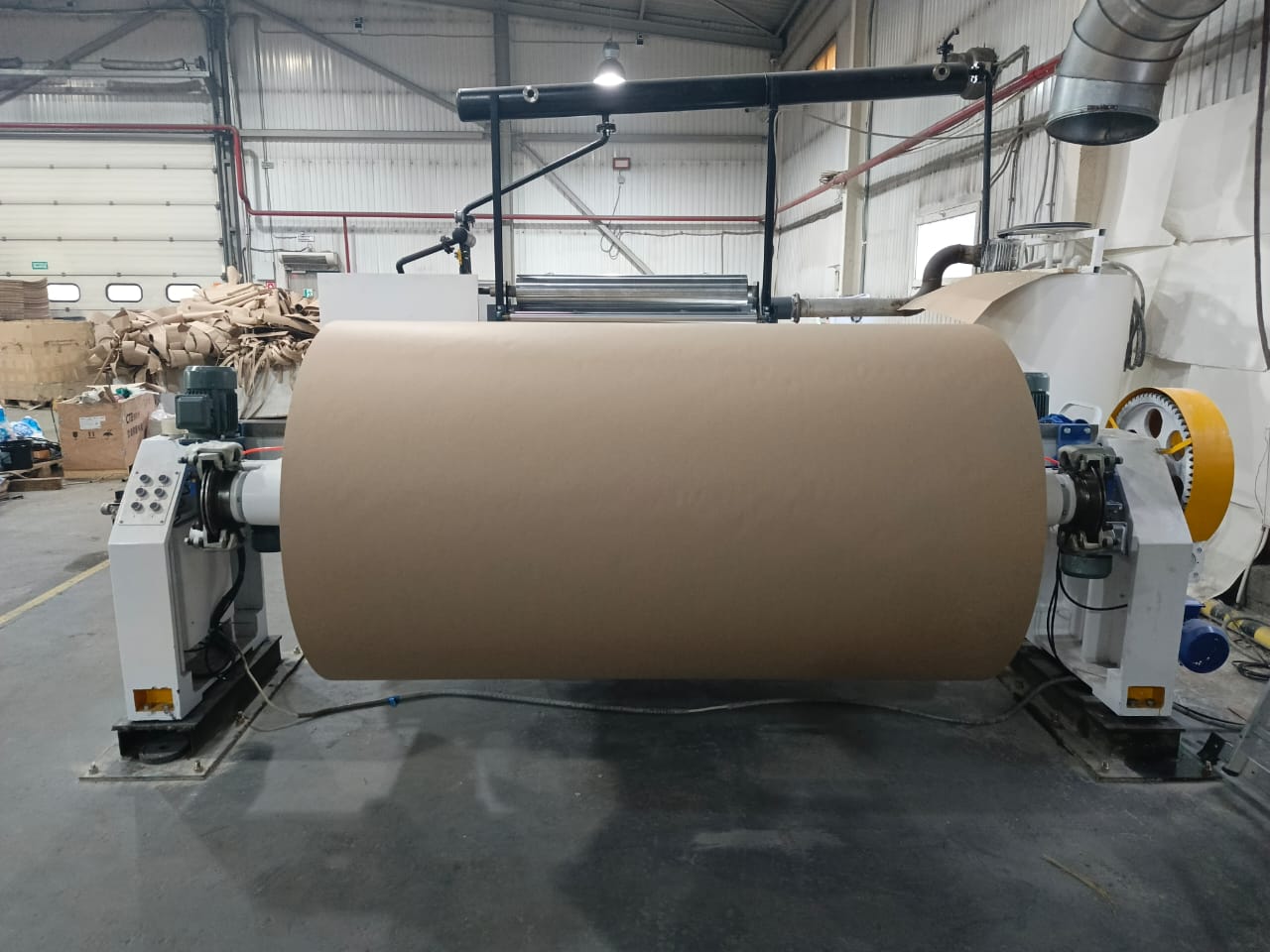

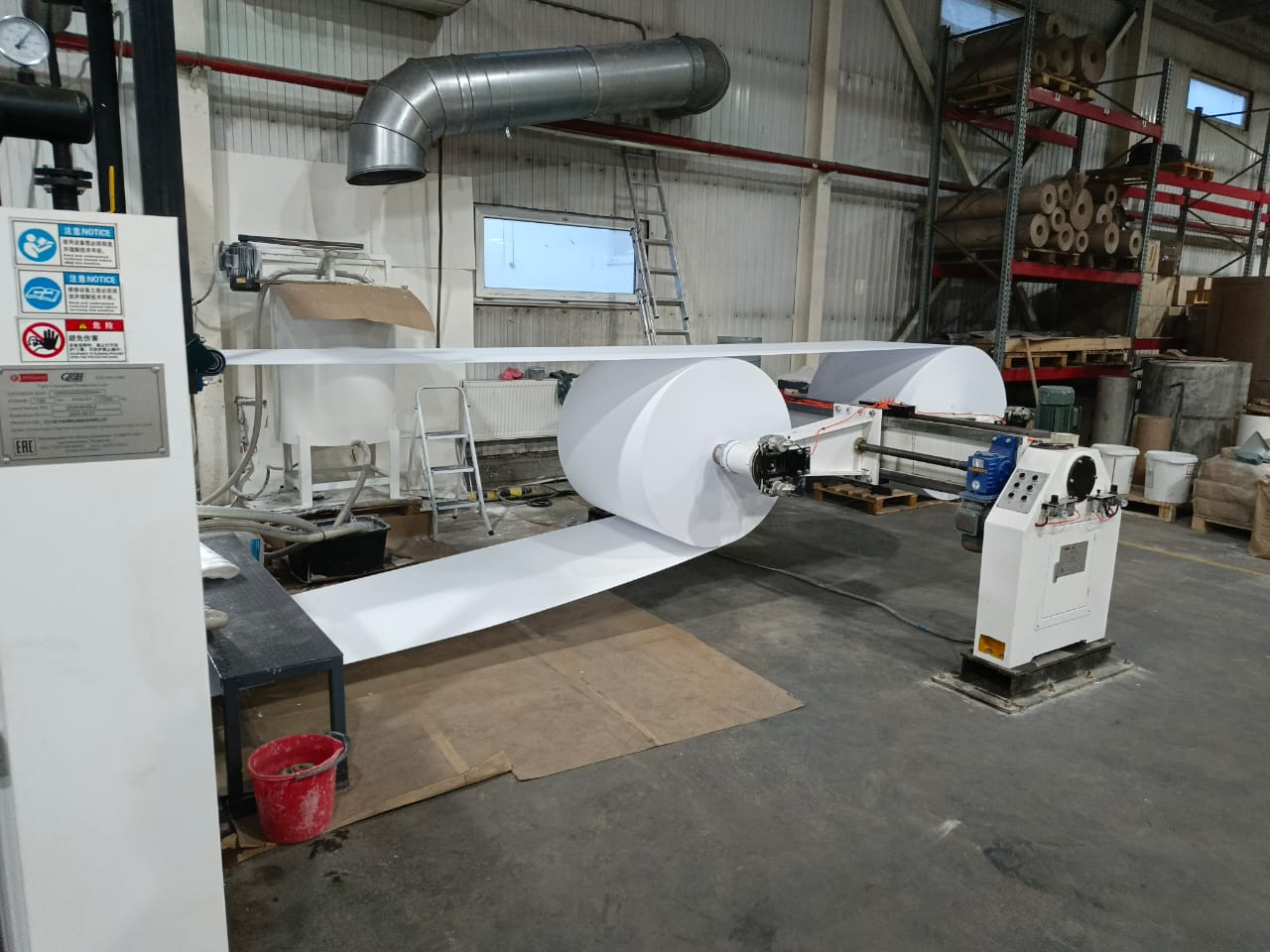

- Электромеханический раскат с пневматической системой натяжения полотна RS-1500;

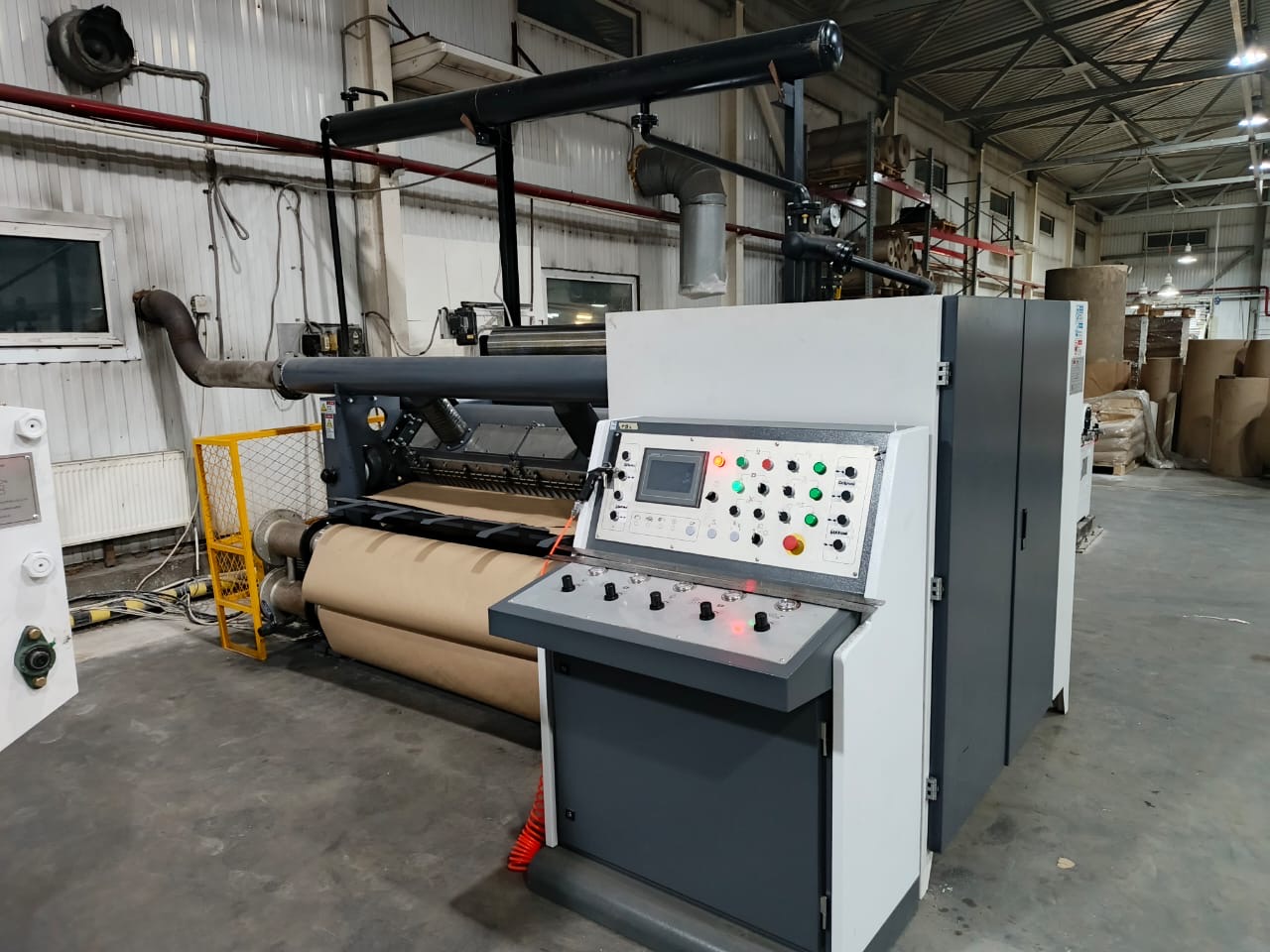

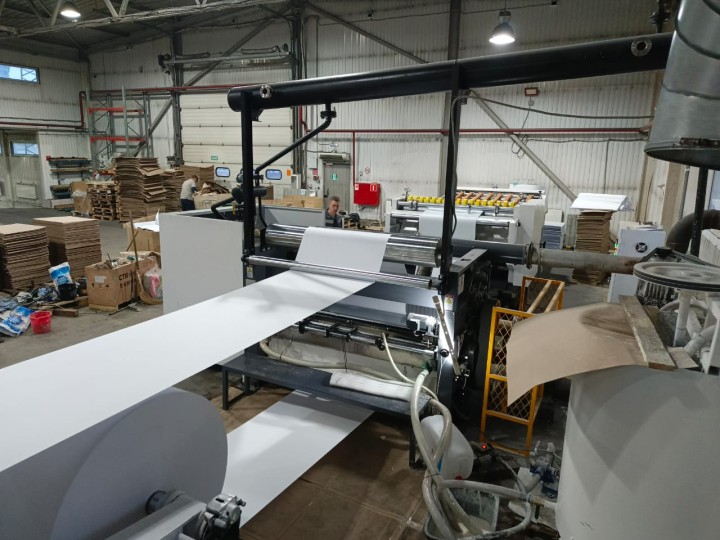

- Гофропресс с электро-масляной системой нагрева SF-10A;

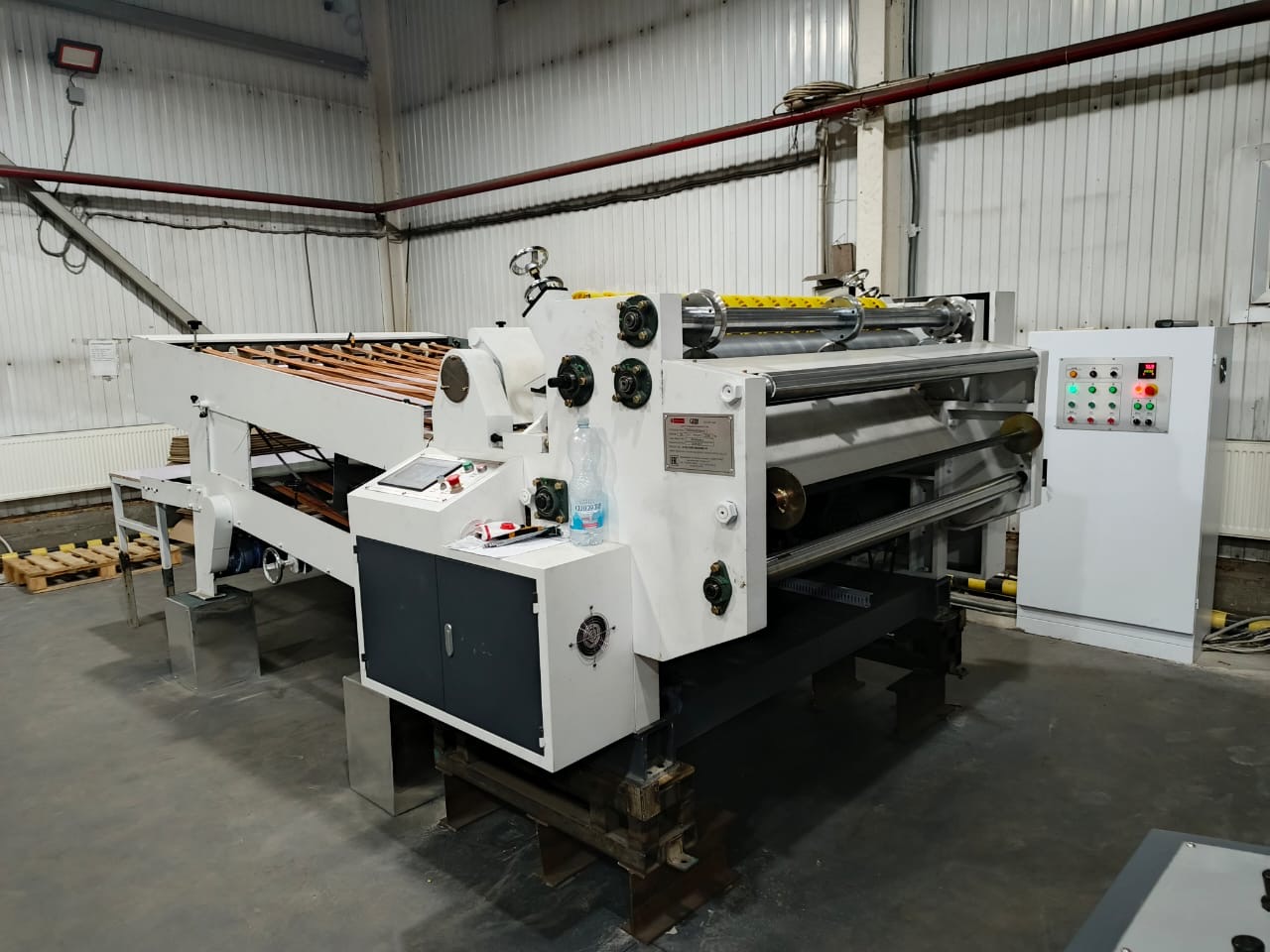

- Компьютеризированная поперечно-продольно-резательная машина NC-80;

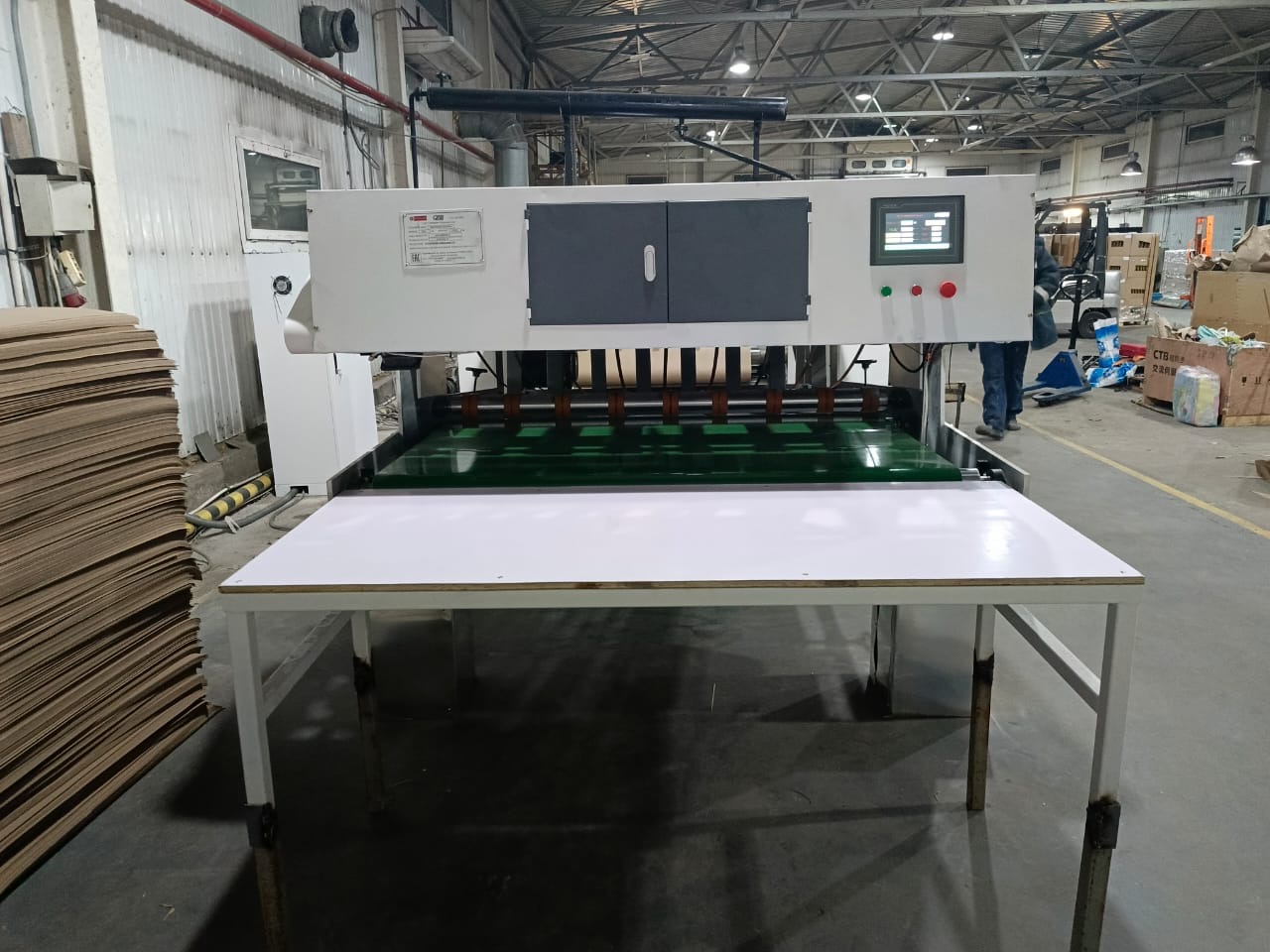

- Листоукладчик;
Главная изюминка этого гофроагрегата - конечно гофропресс.
Гофропресс SF-10A предназначен для производства двухслойного гофрокартона, путем склеивания плоского слоя (лайнера) и гофры, полученной путем прохождения второго плоского слоя (флютинга) через гофровалы. Теплоносителем гофропресса SF-10A является масло, нагретое посредством электрических тэнов. Главное отличие от гофропресса SF-280 (электронагрев) - это наличие системы масляного нагрева, что позволяет увеличить производительность при электрическом нагреве до 80-100 м/мин и повысить качество получаемого гофрокартона.
Техническое описание гофропресса SF-10A:
- Максимальный рабочий формат 1400 мм;
- Макс. скорость: 100 м/мин;
- Рабочая скорость: 50-70 м/мин;
- Температура нагрева (°С): 160-200;
- Диаметр гофровалов 293 мм. Валы изготовлены из высококачественной легированный стали. Поверхность валов хромирована, твердость рифов 56-60 HRC;
- Диаметр прижимного вала: 267 мм;
- Диаметр клеевого вала: 215 мм;
- Диаметр клеесъемного вала: 128 мм;
- Диаметр преднагревательного вала: 320 мм.
Особенности конструкции SF-10A:
- Ременной привод обеспечивает низкий уровень шума, продлевает срок службы и удобен для замены;
- Микронастройка зазоров между валами с помощью эксцентрика;
- Автоматическая система циркуляции клея. Гофропресс оборудован устройством холостого вращения клеенаносящего вала для предотвращения засыхания в момент остановки линии;
- Пневматический подвод клеевой пары.
- Моторизированная регулировка клеевой ванны на ширину формата;
- Микронастройка зазора между клеенаносящим и нижним гофровалом, клеенаносящим и дукторными валами;
- Система масляного нагрева;
- Мощность главного привода: 7,5 кВт;
- Мощность привода вакуумной улитки: 7,5 кВт;
- Мощность масляного насоса: 3 кВт;
- Мощность нагрева: 100 кВт;
- Масляные шланги и головки: Fujian Yujie (Китай);
- Подшипники: HRBили C&U (Китай);
- Вакуумная улитка: Zhejiang Wanxiang (Китай);
- Пневматические цилиндры и клапаны: AirTac (Тайвань);
- Электрические компоненты: SIEMENS (Германия).

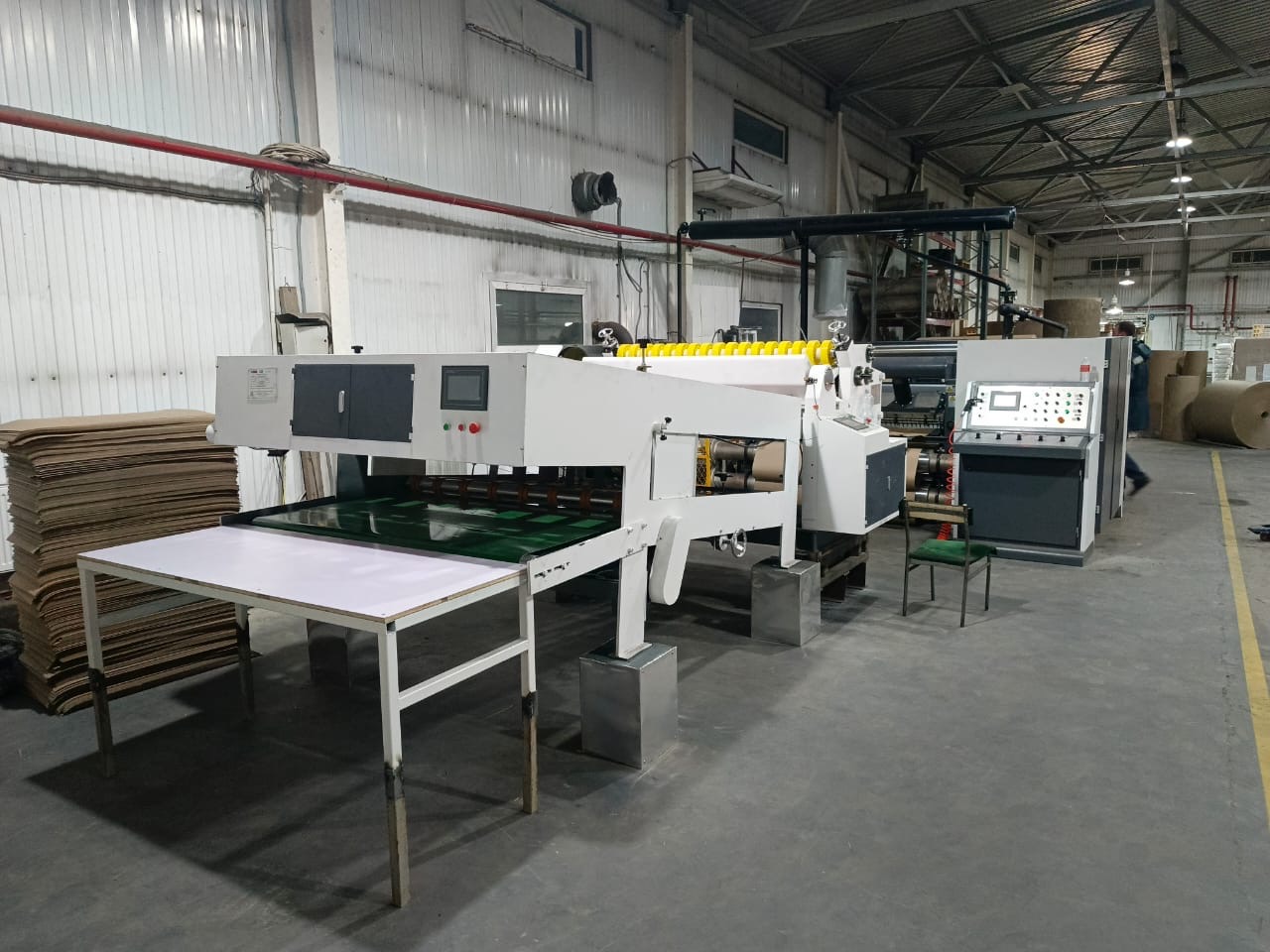

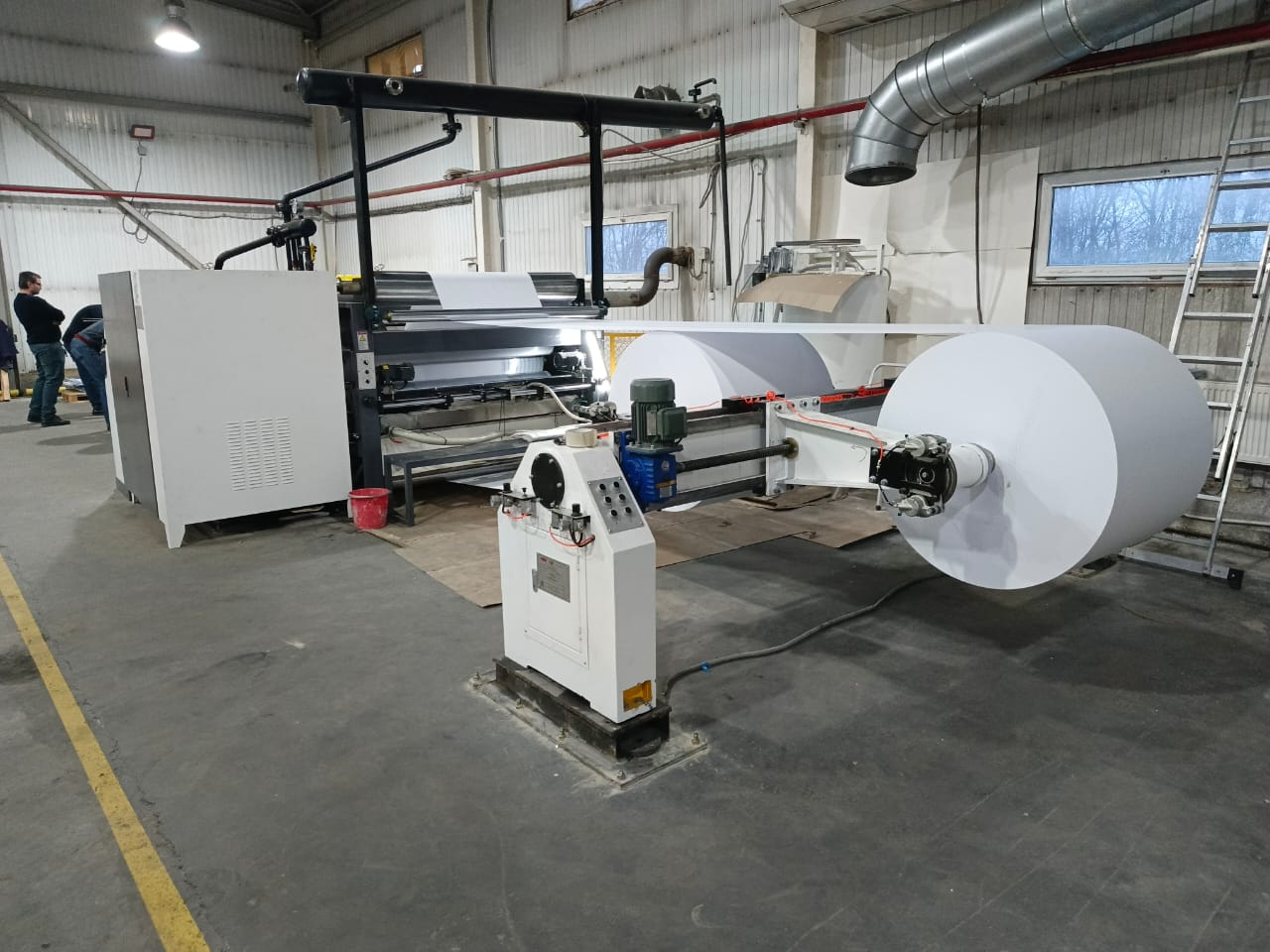

Фотографии:
