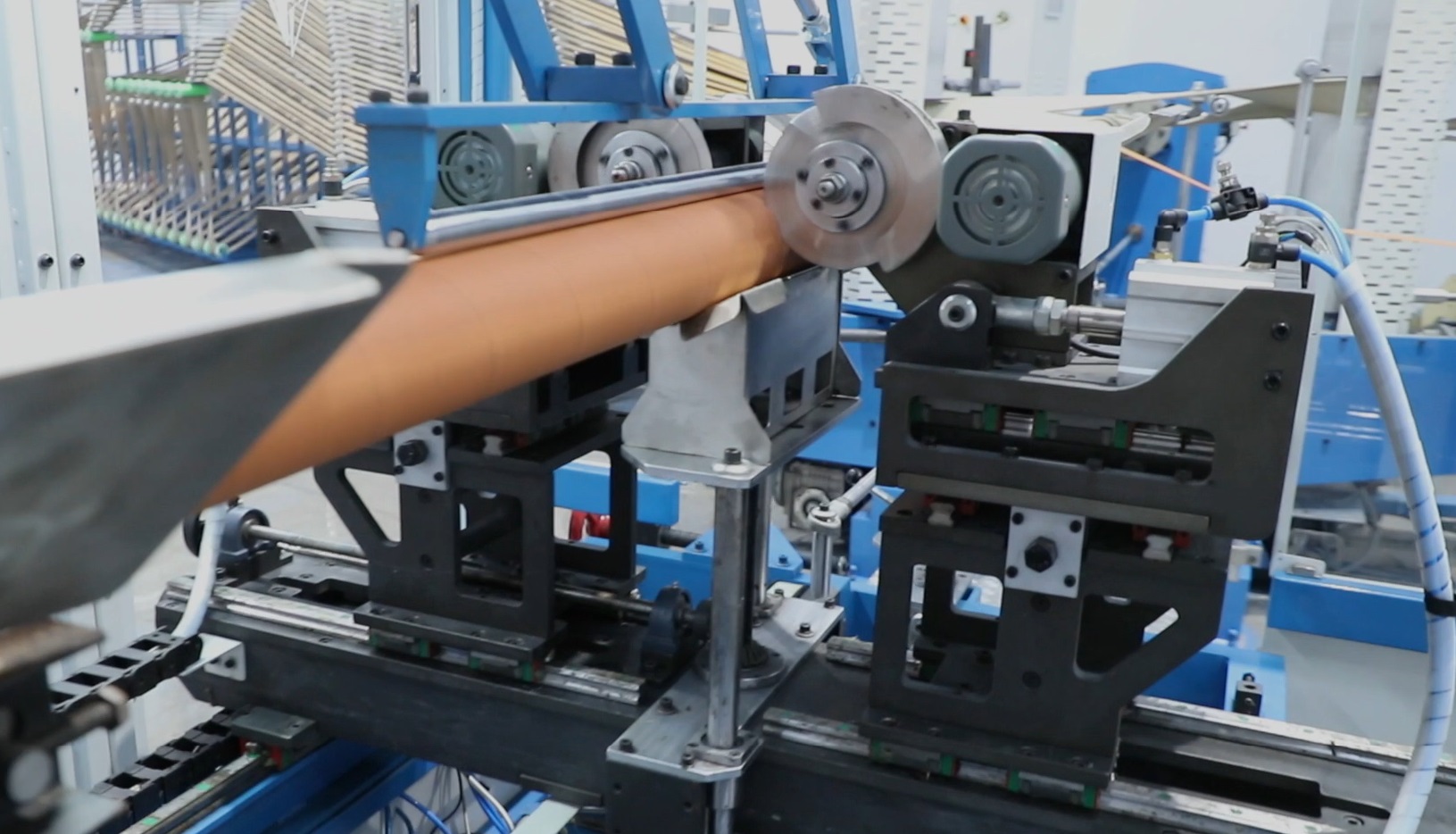

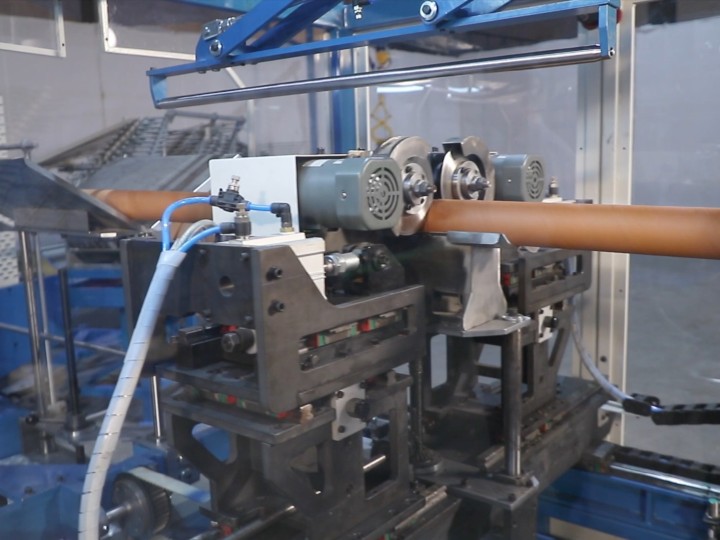

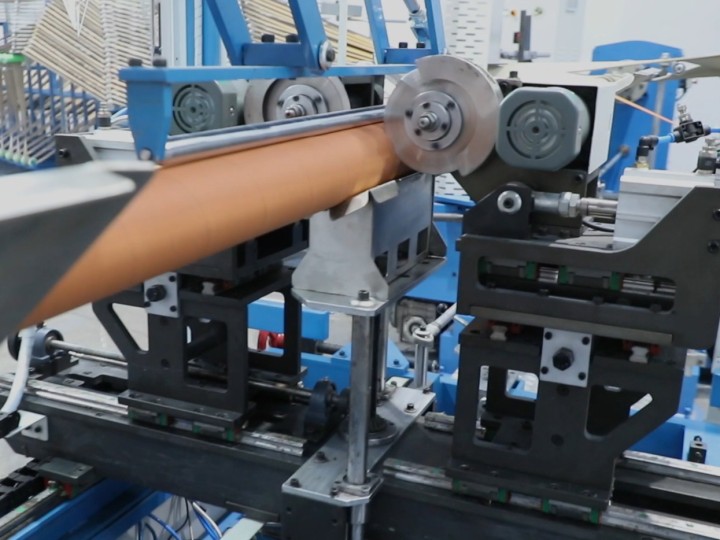

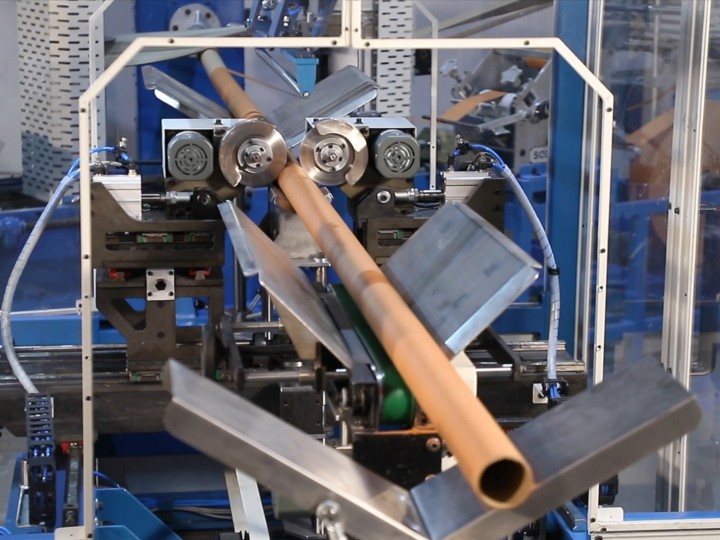

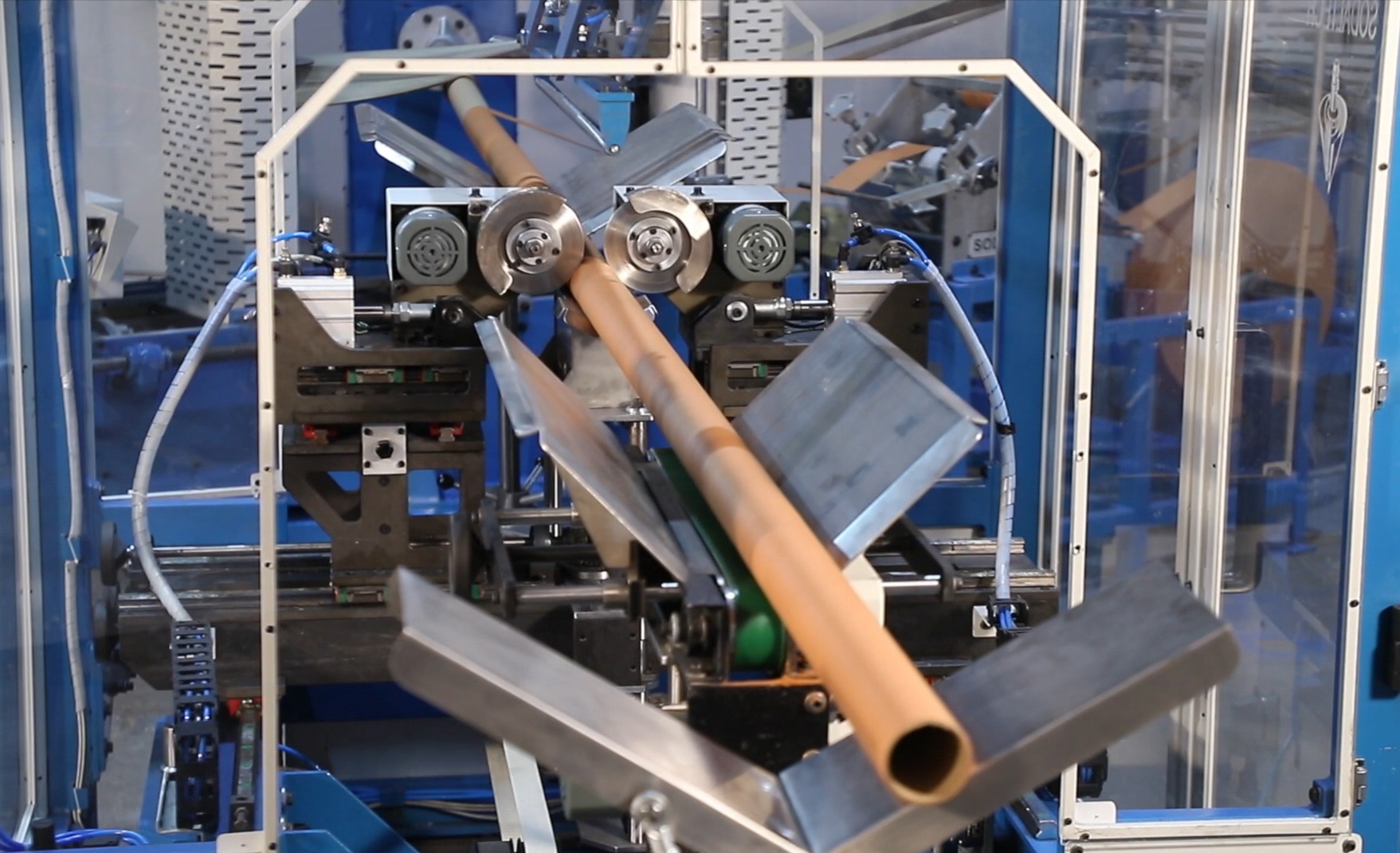

Машина проста в эксплуатации и обслуживании. Режущая каретка перемещается по свободным направляющим, синхронизированным с основным намотчиком труб. Блок тонкой резки в режиме онлайн обеспечивает получение сердечников без заусенцев, без пыли и шума.
Отлично подходит для производства труб DTY
Простая взаимозаменяемость инструментов
Электронная пропорциональная система управления для регулировки скорости намотки
Быстросменные оправки

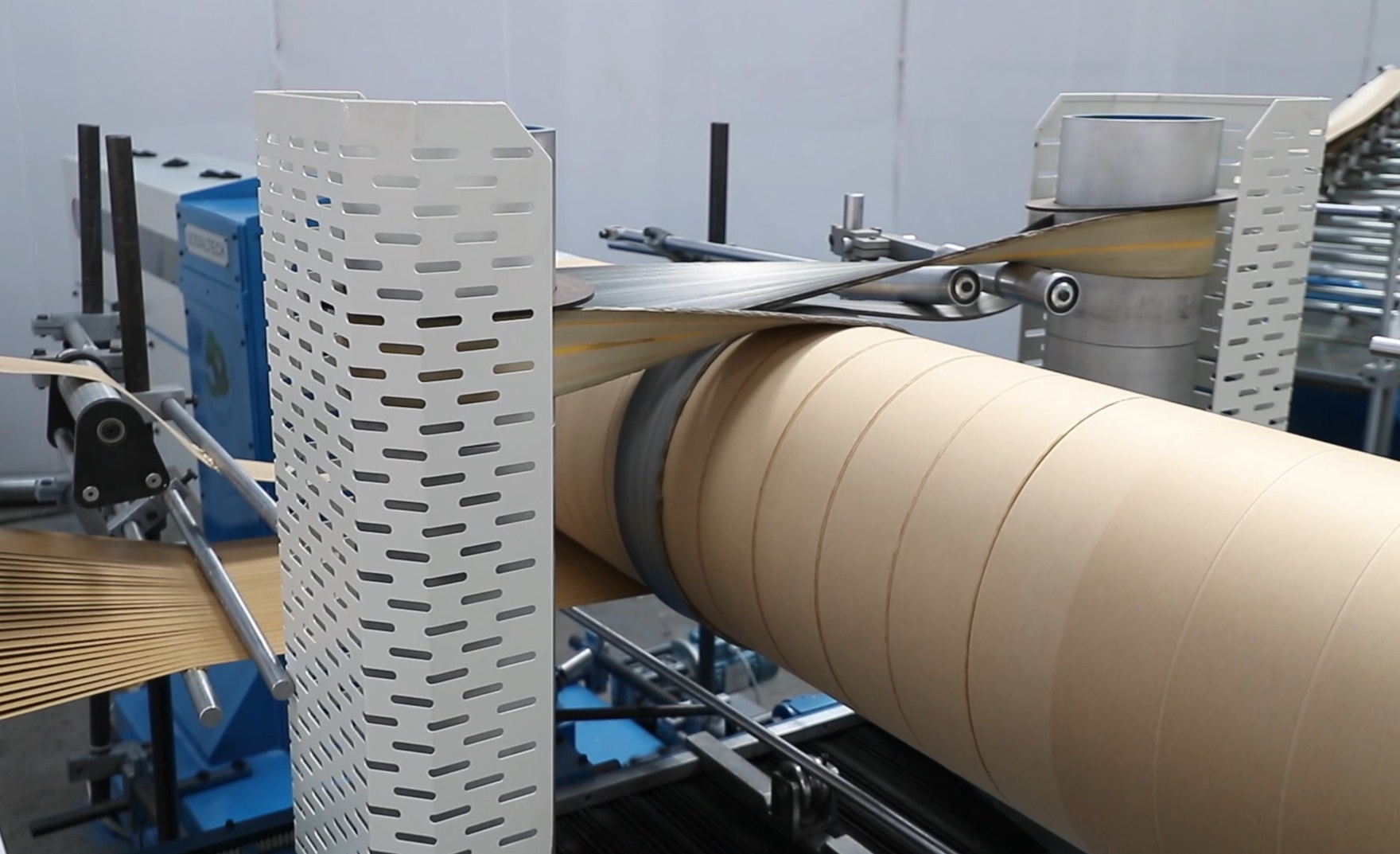

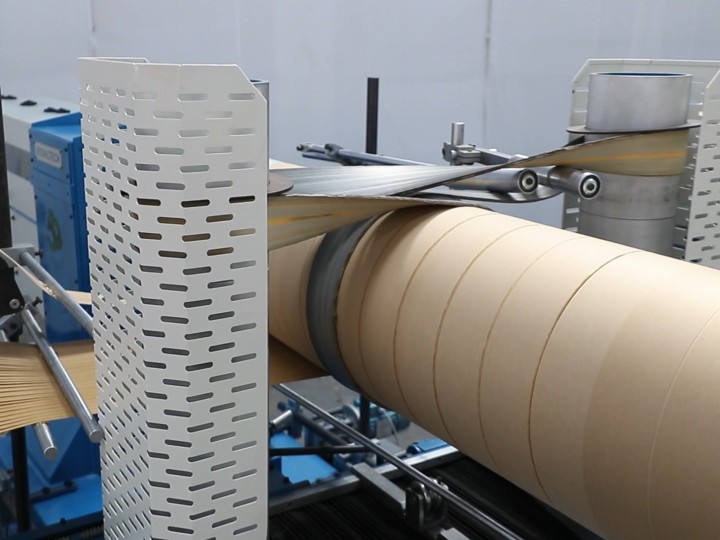

Пневматическое управление натяжением намоточного ремня

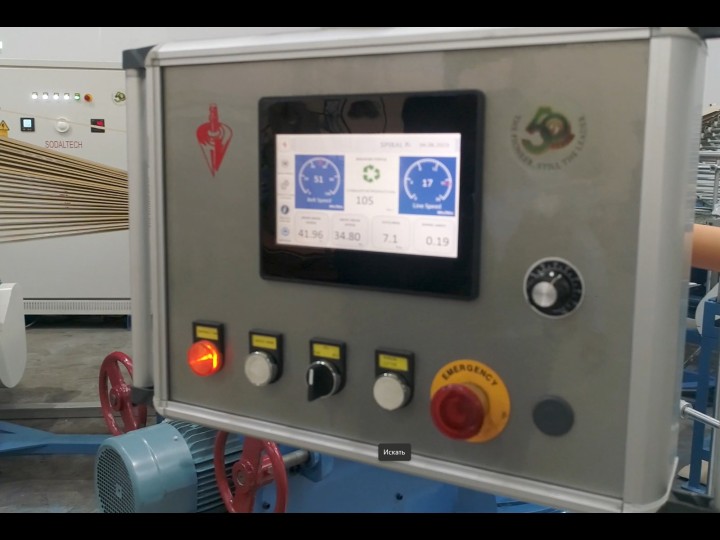

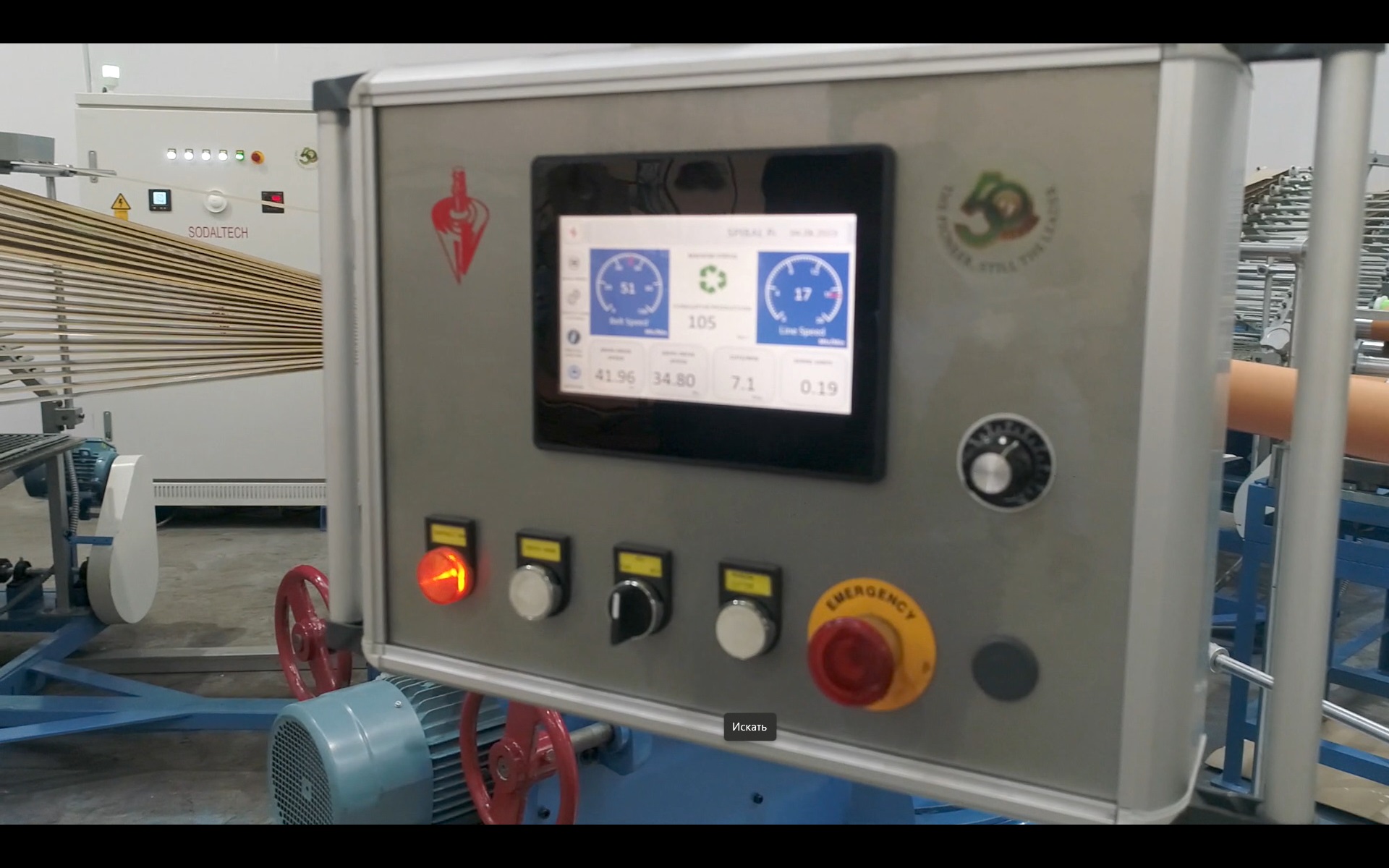

Встроенная панель управления с удаленной станцией
Технические данные
Диаметр: min – 30мм, max - 400ммТолщина стенки: min - 1мм, max - 10 Диаметр: min – 30мм, max - 400ммТолщина стенки: min - 1мм, max - 10
| 16 слоя | 24 слоя | 32 слоя | |
| Требуемая площадь |
Не менее: 450 кв.м. Размеры: 30м Х 15м Х 3,5м |
||
| Производительность машины | До 15 метров в минуту, в зависимости от размеров, качества сырья и других условий работы | ||
| Установленная мощность | 19 кВт, 380-440V, ~ ток 50Гц | 19 кВт, 380-440V, ~ ток 50Гц | 27 кВт, 380-440V, ~ ток 50Гц |
| Сырье | 2-3 человек/смена | ||
| Операторы | Рулоны крафт-картона - 300 и 450 г/м² в зависимости от размера, клей Декстрин на основе крахмала или клей ПВА | ||
| Комплектация |

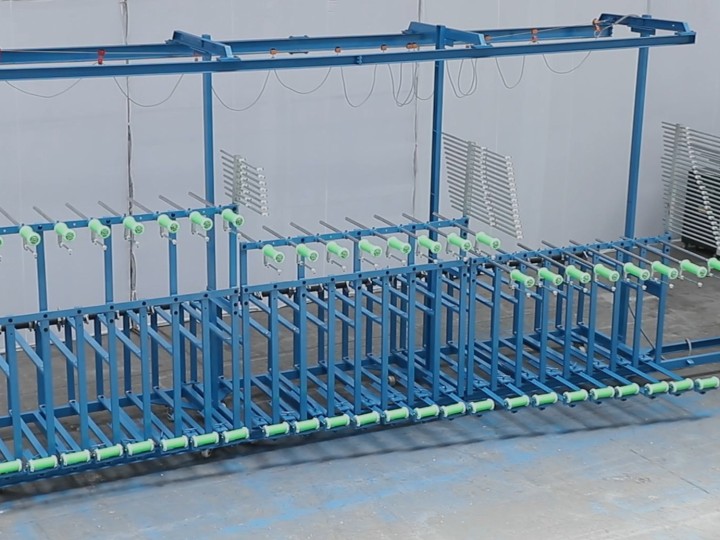

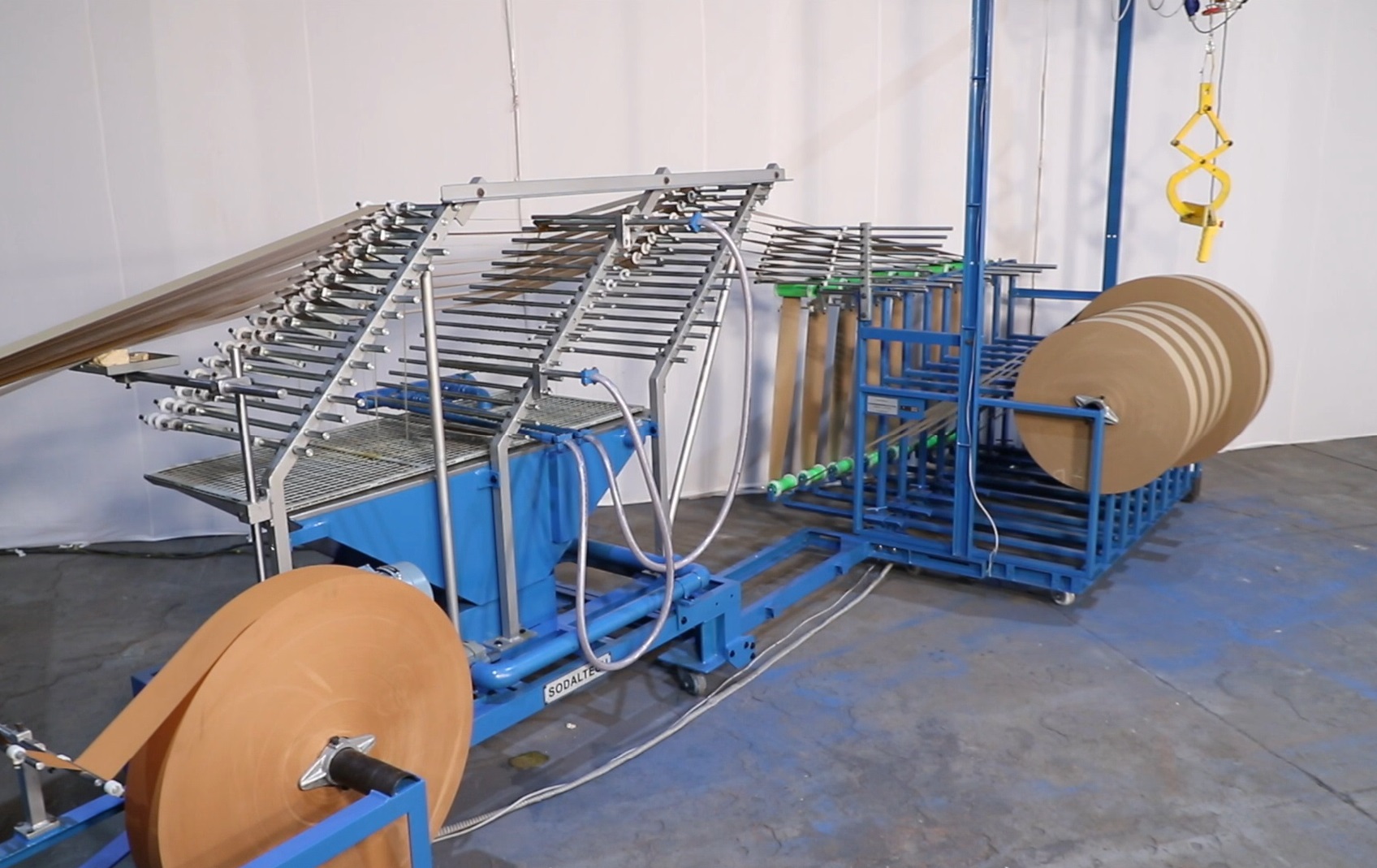

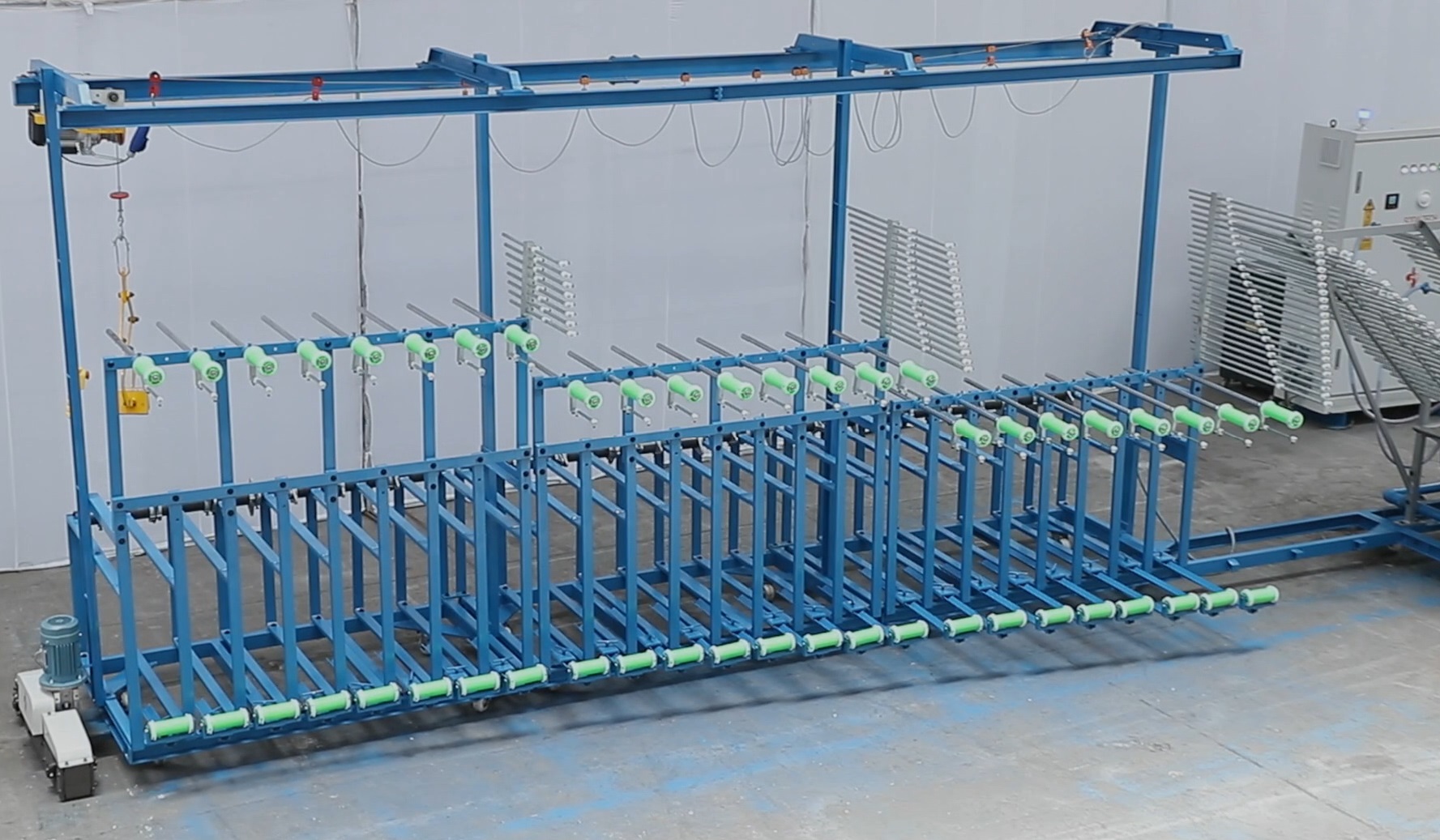

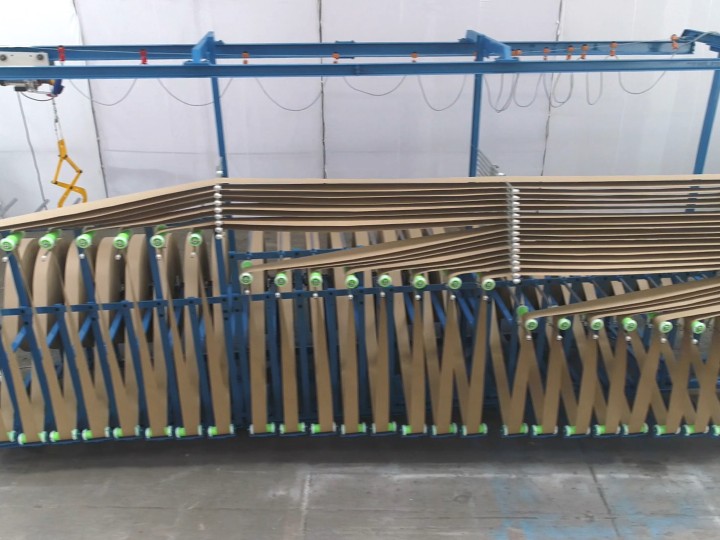

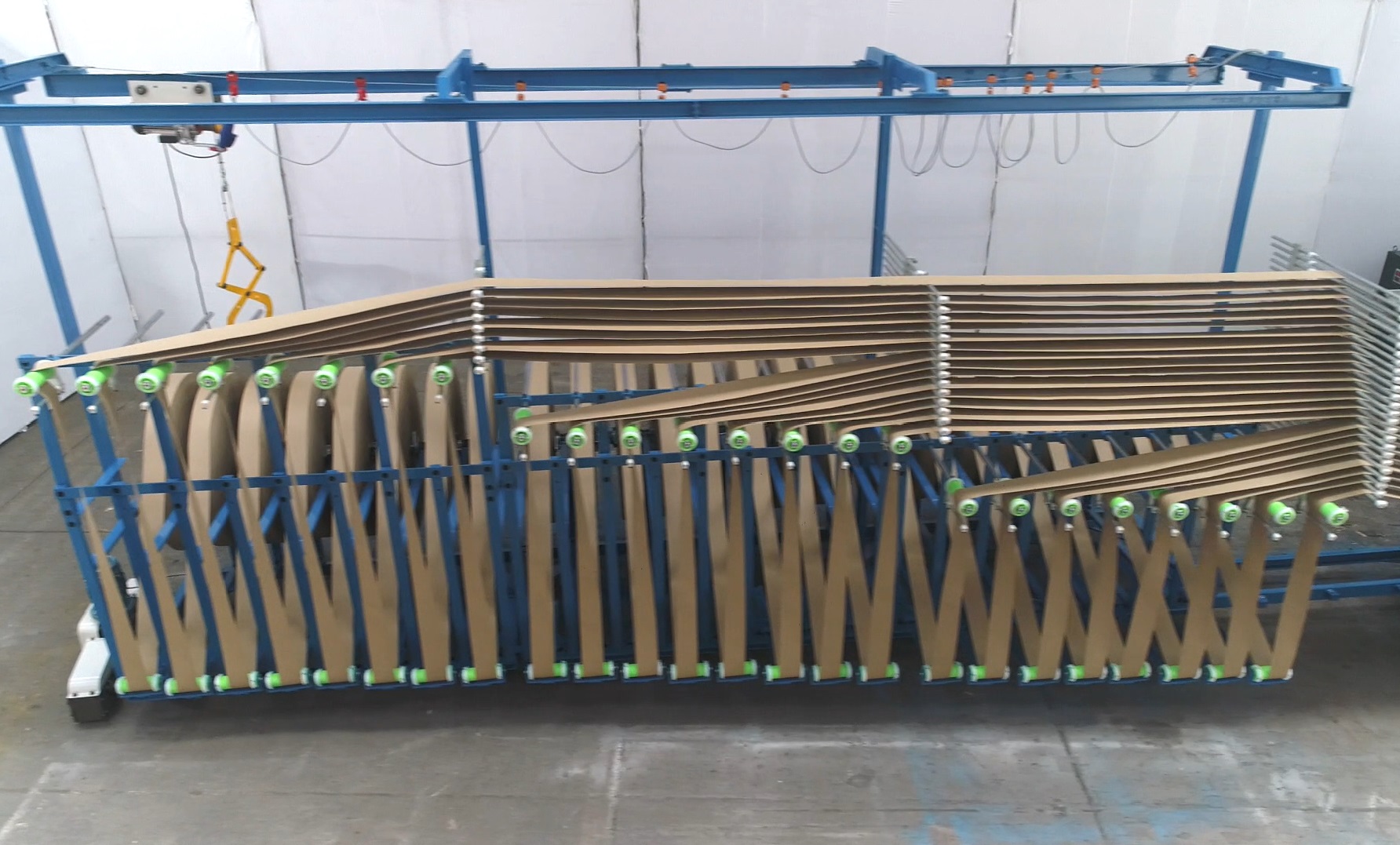

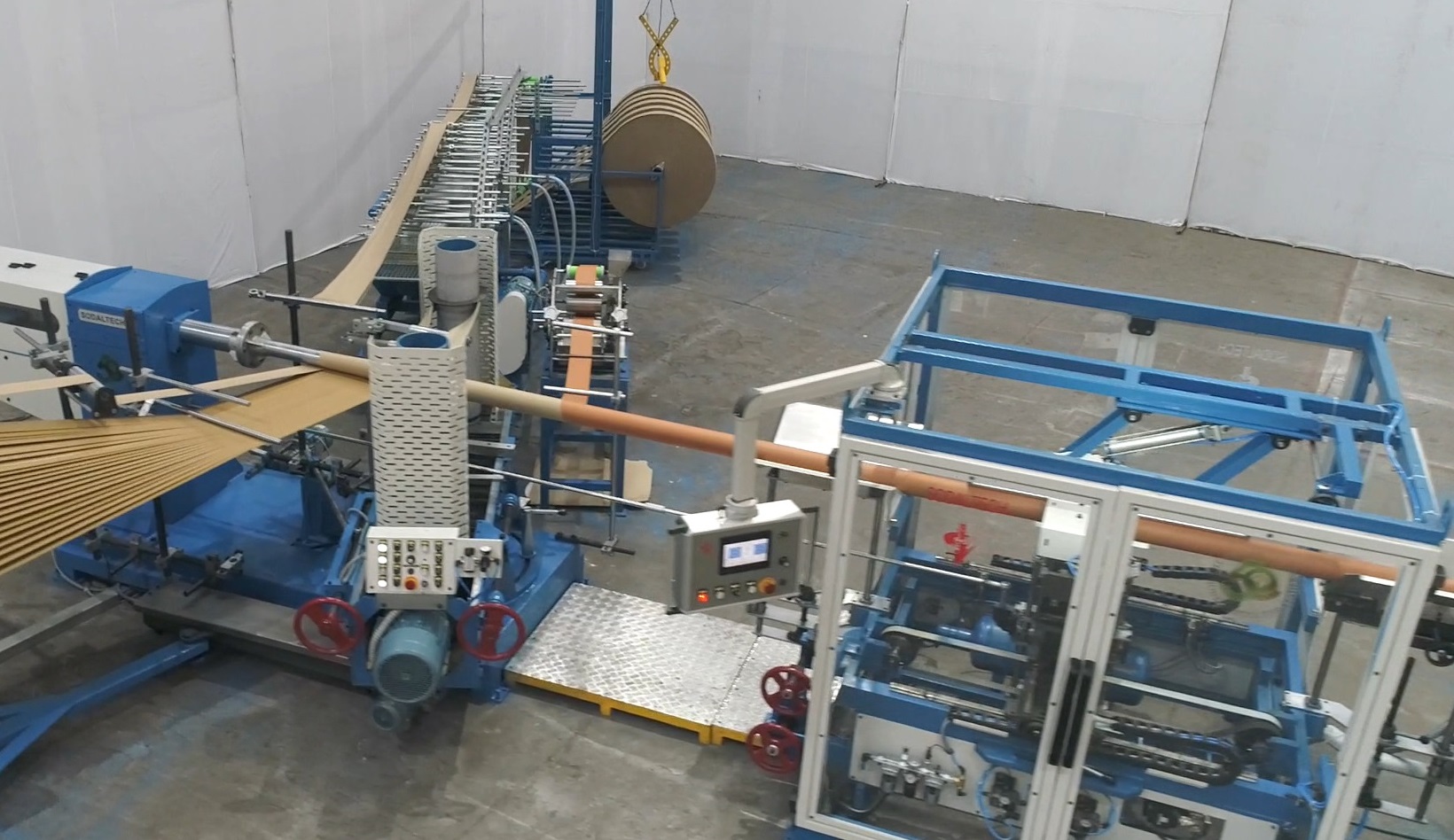

16, 24, 32-слойная стойка для размотки –1 ком. Каскадные клеевые емкости–1 ком. Стенд размотки наружного слоя – 1шт ETW(B)Намотчик бумажной втулки – 1 шт Тонкая нарезка – 1шт Устройство одноцветной печати – 1шт Машина для и подрезки (ETR 2000) – 1 шт |
||
| Рабочий диапазон |
Диаметр: min – 30мм, max - 400мм Толщина стенки: min - 1мм, max - 10мм |
Диаметр: min - 30мм, max - 400мм Толщина стенки: min - 1мм, max - 14мм |
Диаметр: min - 30мм, max - 400мм Толщина стенки: min - 1мм, max - 18мм |
| Макс. длина трубы/сердечника – 5000мм | |||
