Описание оборудования
QDJ-GDM — полностью автоматическая линия для формирования гофрокоробов с комбинированным соединением (скобосшивание и склейка). Оборудование предназначено для высокоскоростного серийного производства и обеспечивает стабильное качество соединения и точность геометрии изделий.
Линия состоит из следующих функциональных узлов: секция подачи заготовок, секция фальцовки, секция калибровки, секция скобосшивания и нанесения клея, секция подсчёта и укладки готовой продукции, а также система электрического управления.

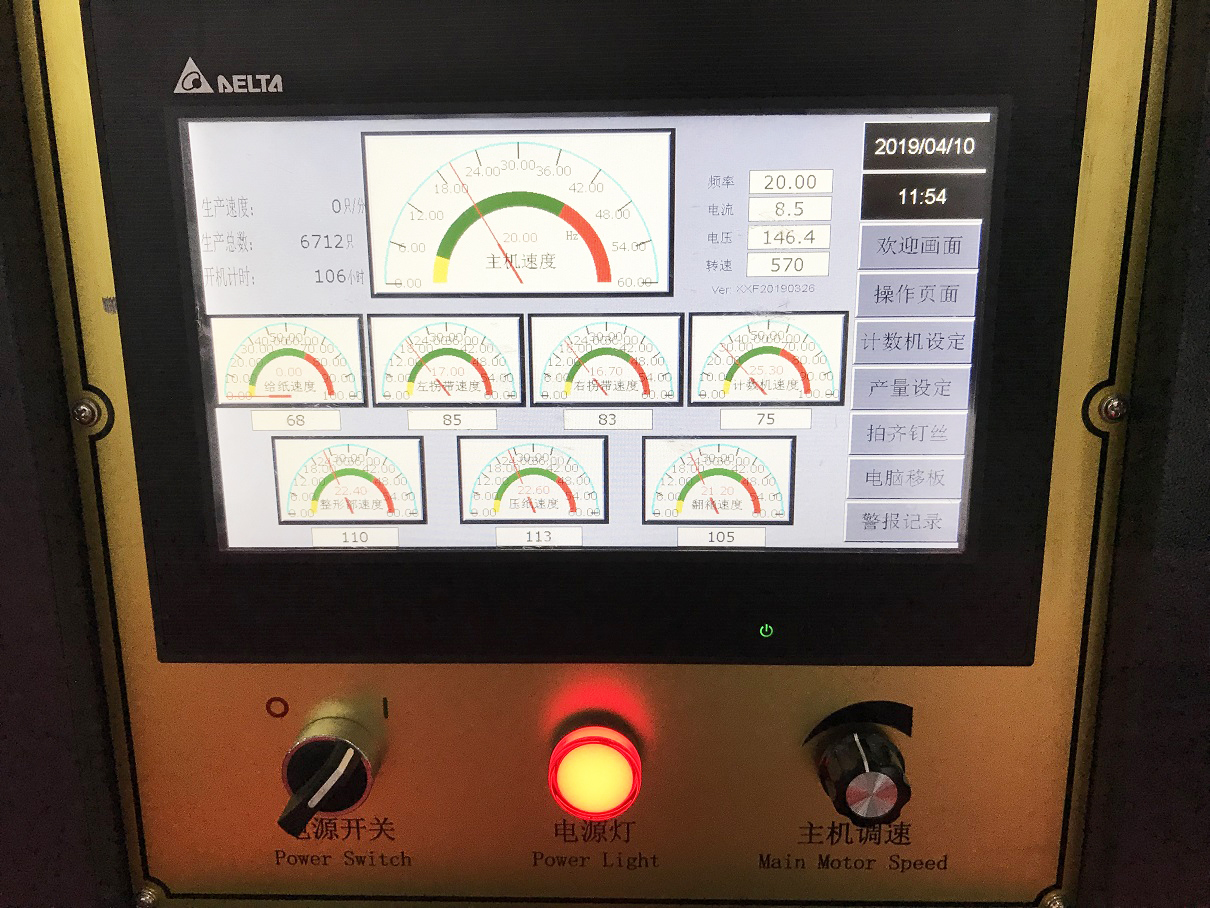

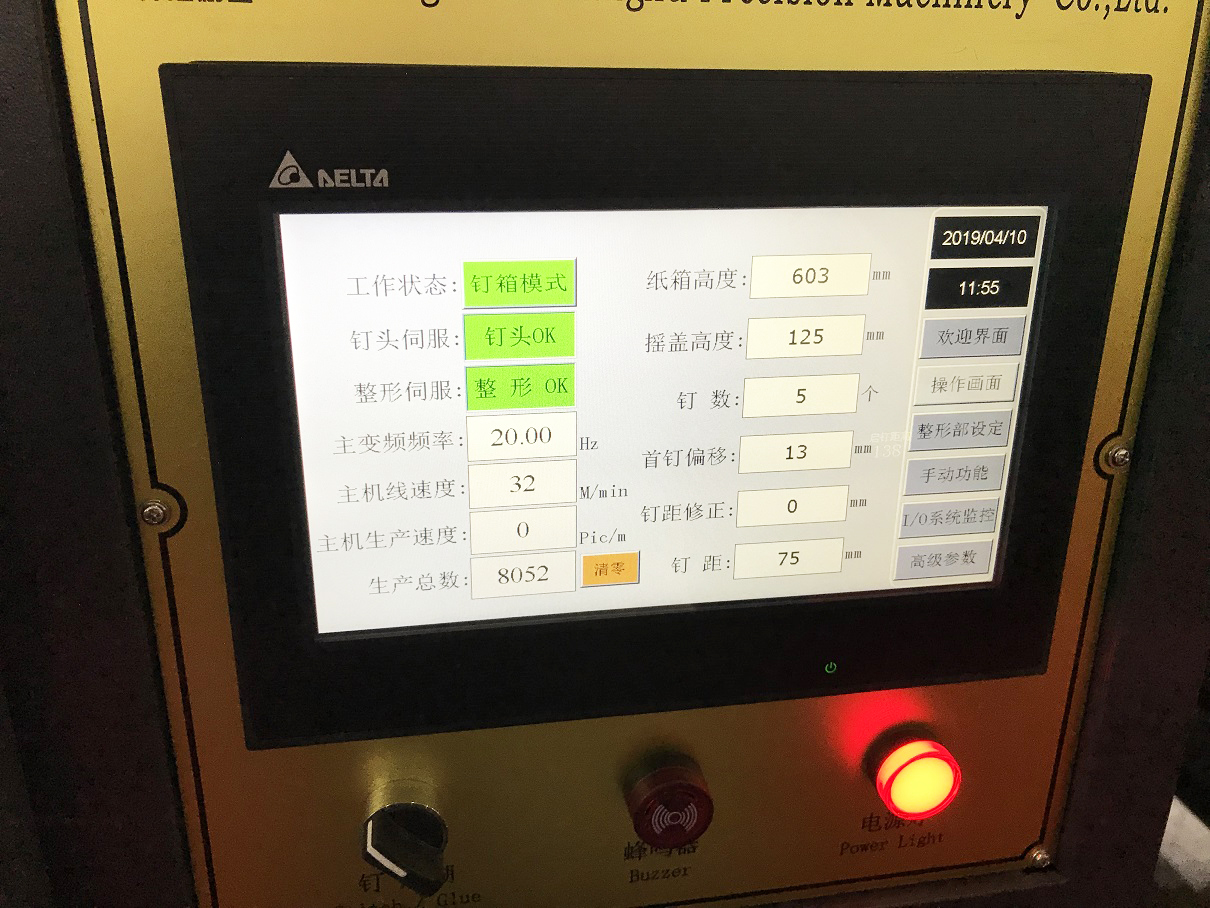

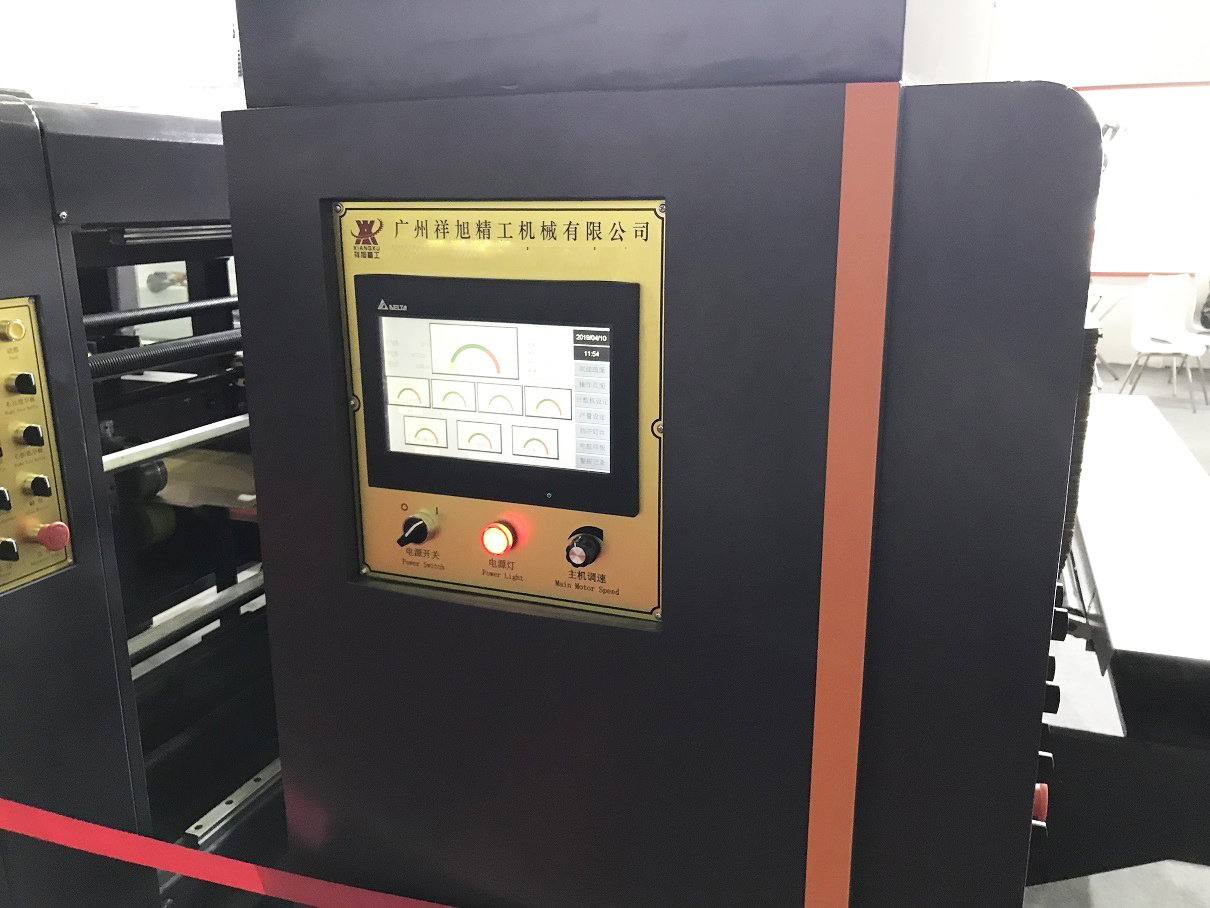

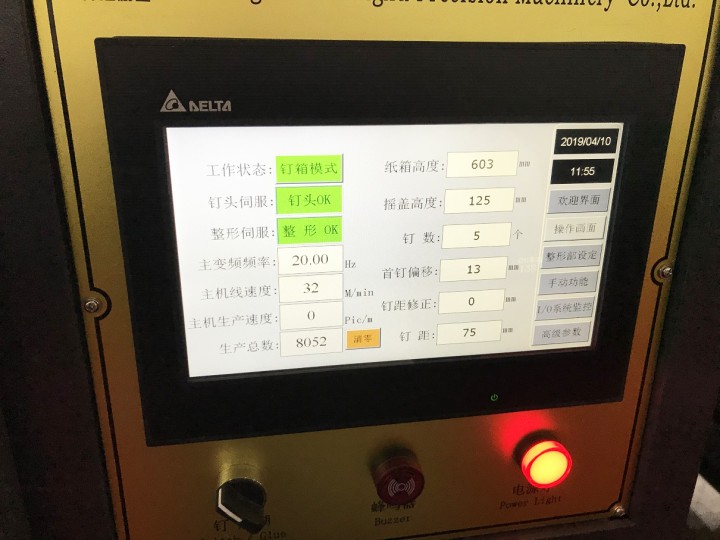

Управление осуществляется на базе PLC с операторской сенсорной панелью. Приводы основных узлов выполнены на сервомоторах, что обеспечивает синхронную работу механизмов, точность позиционирования и повторяемость параметров при смене заказов.
Функциональные возможности
- Автоматическая подача заготовок
- Фальцовка с контролем геометрии
- Калибровка изделия перед соединением
- Комбинированное соединение: скобосшивание и склейка
- Автоматический подсчёт готовой продукции
- Автоматическая укладка
Технические особенности
- Синхронная регулировка узлов до и после зоны соединения
- Система хранения заказов с возможностью быстрого вызова параметров
- Переналадка с минимальным временем настройки
- Независимая работа скобосшивочного узла
- Стабильная работа на высоких скоростях
Оборудование обеспечивает надёжную эксплуатацию в условиях непрерывного производства и соответствует требованиям промышленного изготовления гофроупаковки.
Технические параметры
|
Параметр |
QDJ-2800GDM |
|---|---|
|
Макс. размер (A+B) × 2 (мм) |
2800 |
|
Мин. размер (A+B) × 2 (мм) |
800 |
|
Макс. размер (C+D+C) (мм) |
1200 |
|
Мин. размер (C+D+C) (мм) |
350 |
|
Макс. клапан C (мм) |
450 |
|
Мин. клапан C (мм) |
25 |
|
Макс. ширина B (мм) |
600 |
|
Мин. ширина B (мм) |
200 |
|
Макс. длина A (мм) |
800 |
|
Мин. длина A (мм) |
250 |
|
Макс. высота D (мм) |
650 |
|
Мин. высота D (мм) |
200 |
|
Ширина клеевого клапана E (мм) |
35–38 |
|
Габариты (Д × Ш × В, мм) |
17000 × 4200 × 2300 |
|
Вес (т) |
18.5 |
|
Макс. скорость (скоб/мин) |
1200 |
|
Мощность (кВт) |
28 |
|
Количество скоб |
1–99 |
|
Шаг скоб (мм) |
30–150 |
|
Производительность (ящики/мин) |
90–130 |
|
Скорость склейки (м/мин) |
120 |
Описание каждой секции
-

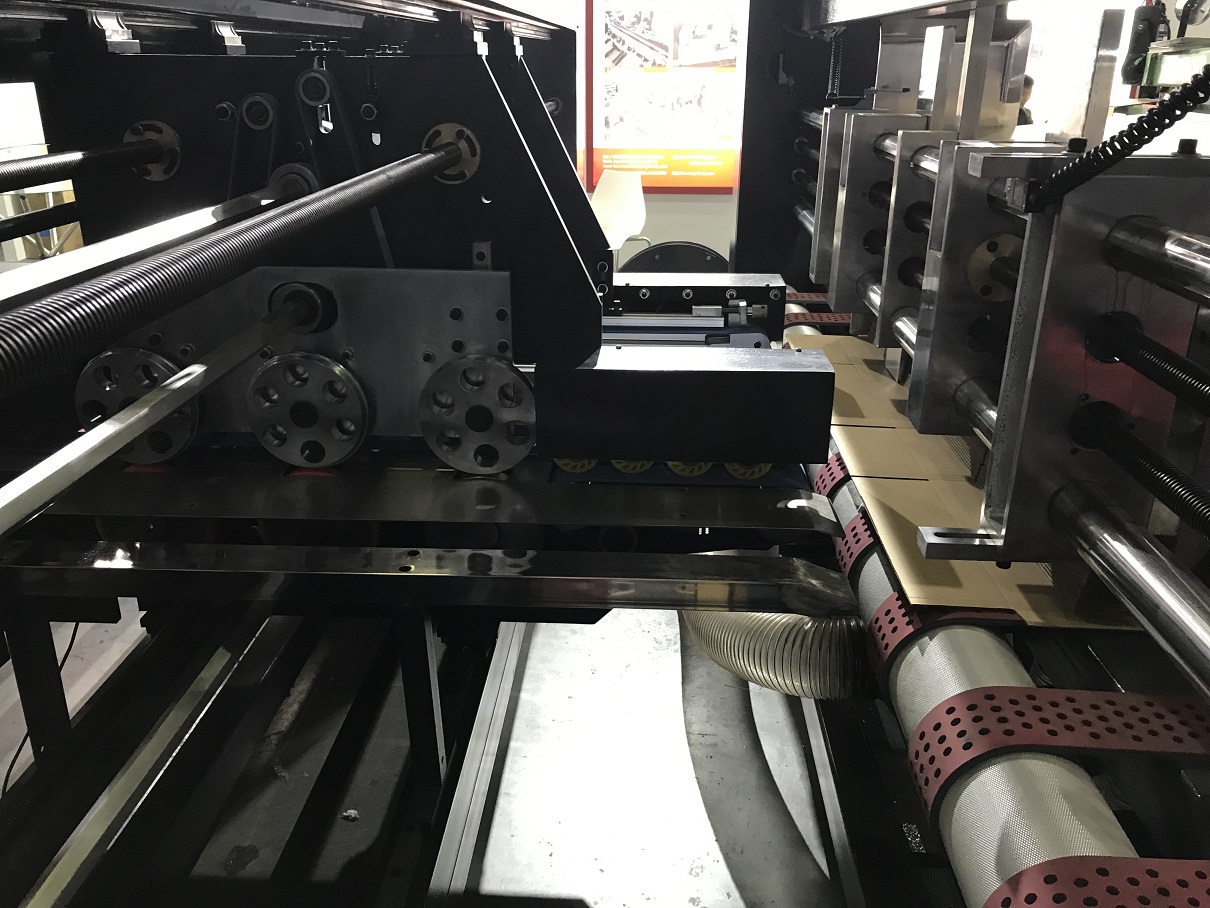

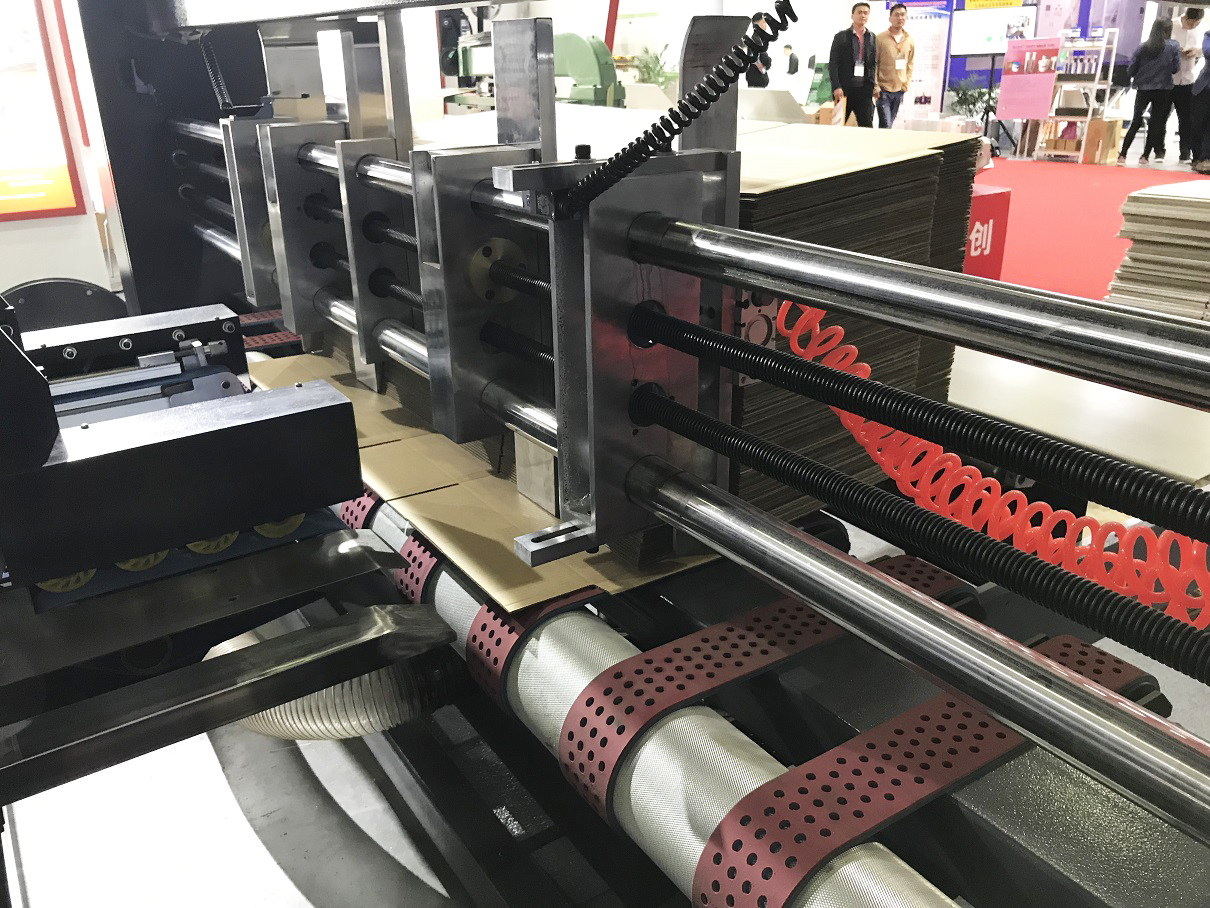

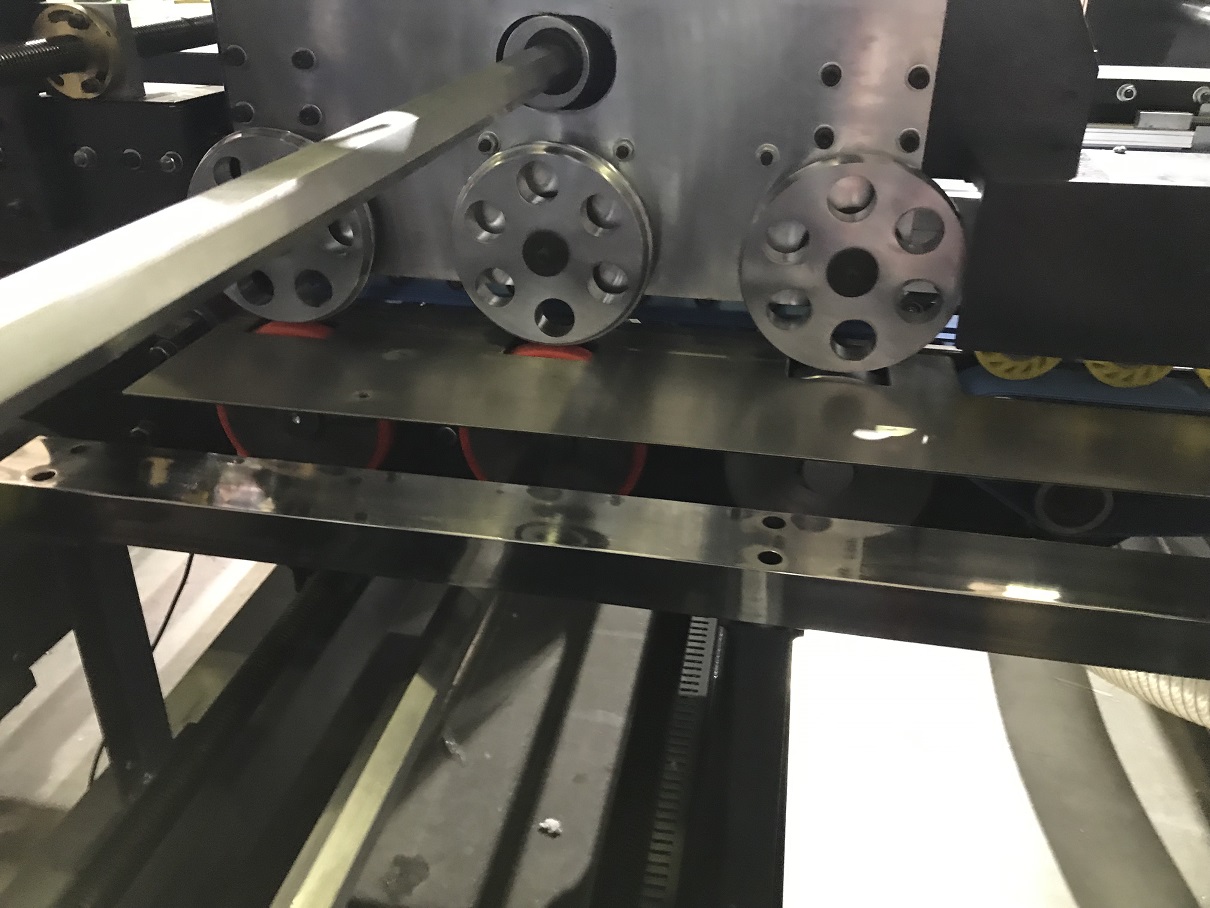

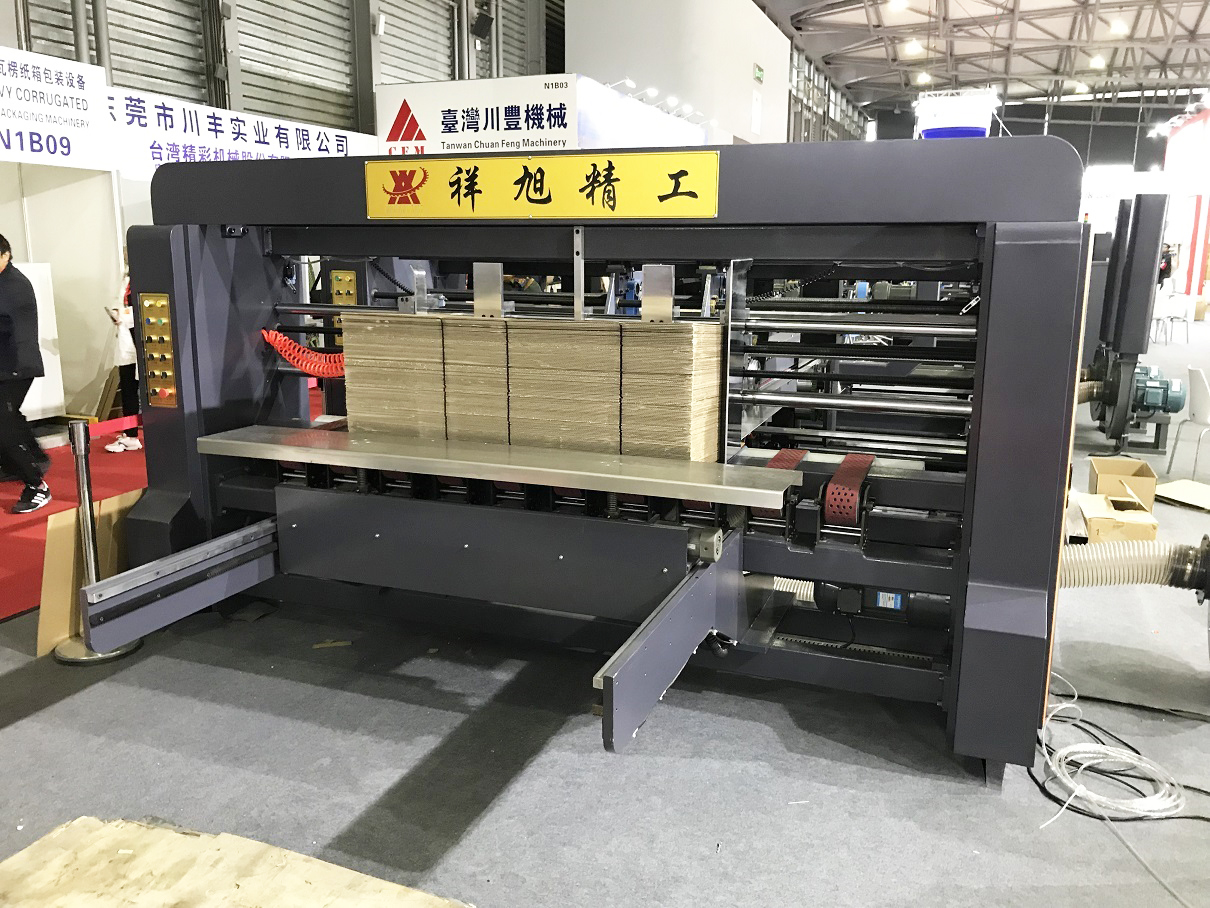

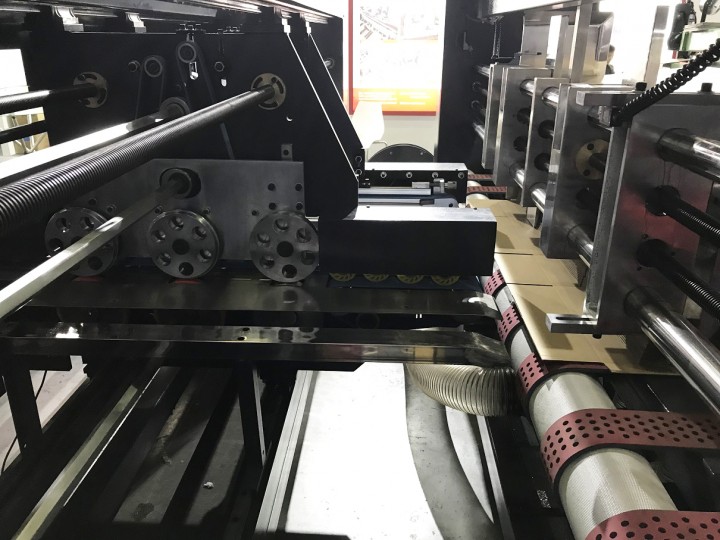

Ременная подача с вакуумным прижимом;
-
Задние ограничители регулируются по высоте для более плавной и удобной подачи заготовок;
-
Специально изготовленные высококачественные ремни подачи обеспечивают высокое сцепление с заготовкой;
-
Передние ограничители настраиваются под любой тип гофрокартона;
-
Оборудована двумя боковыми ограничителями;
-
Простая и надежная конструкция;
-

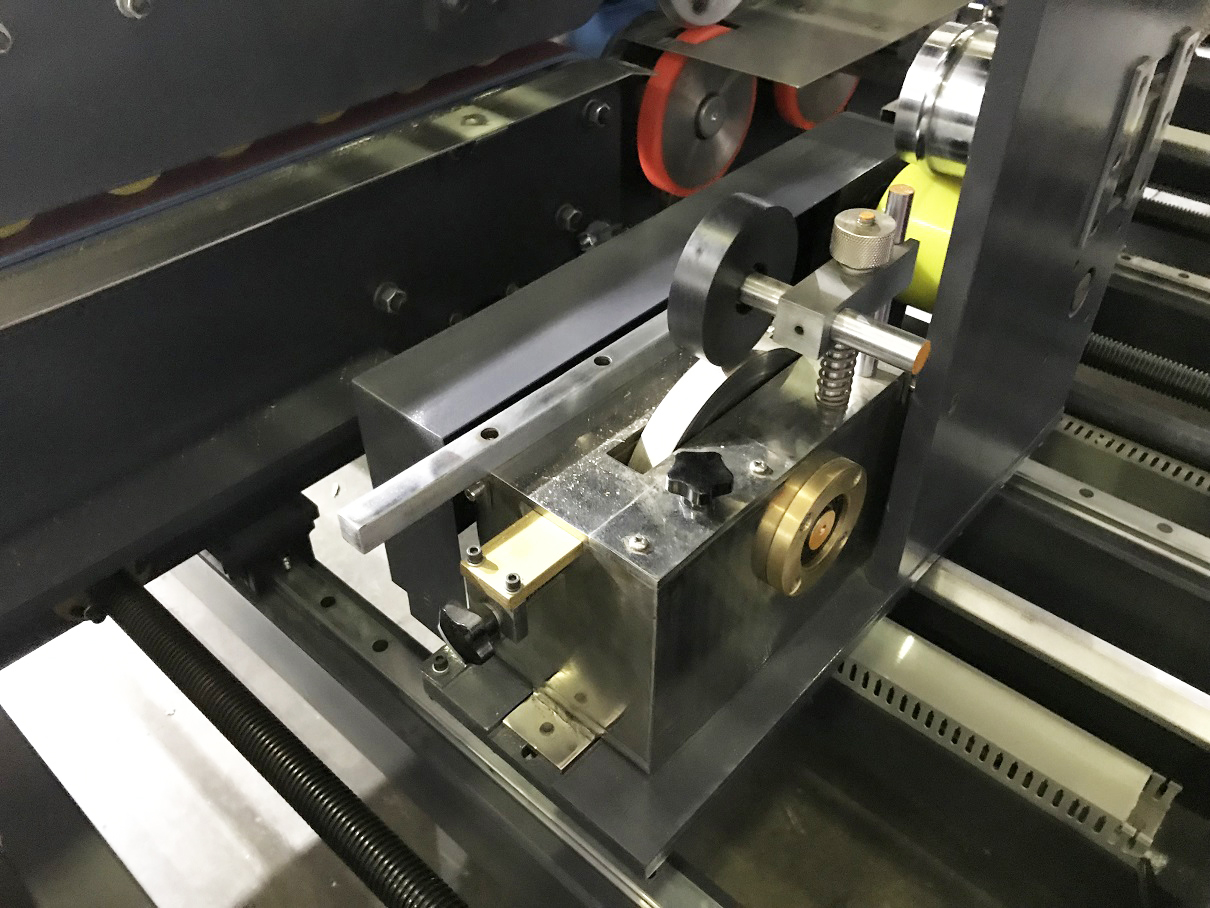

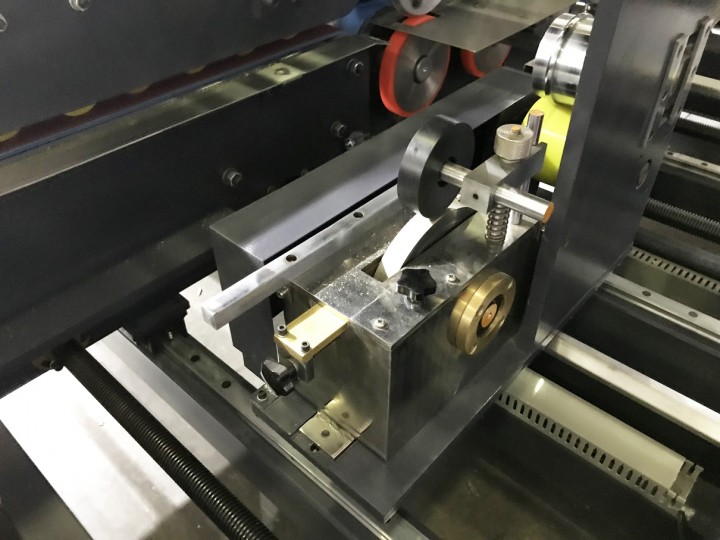

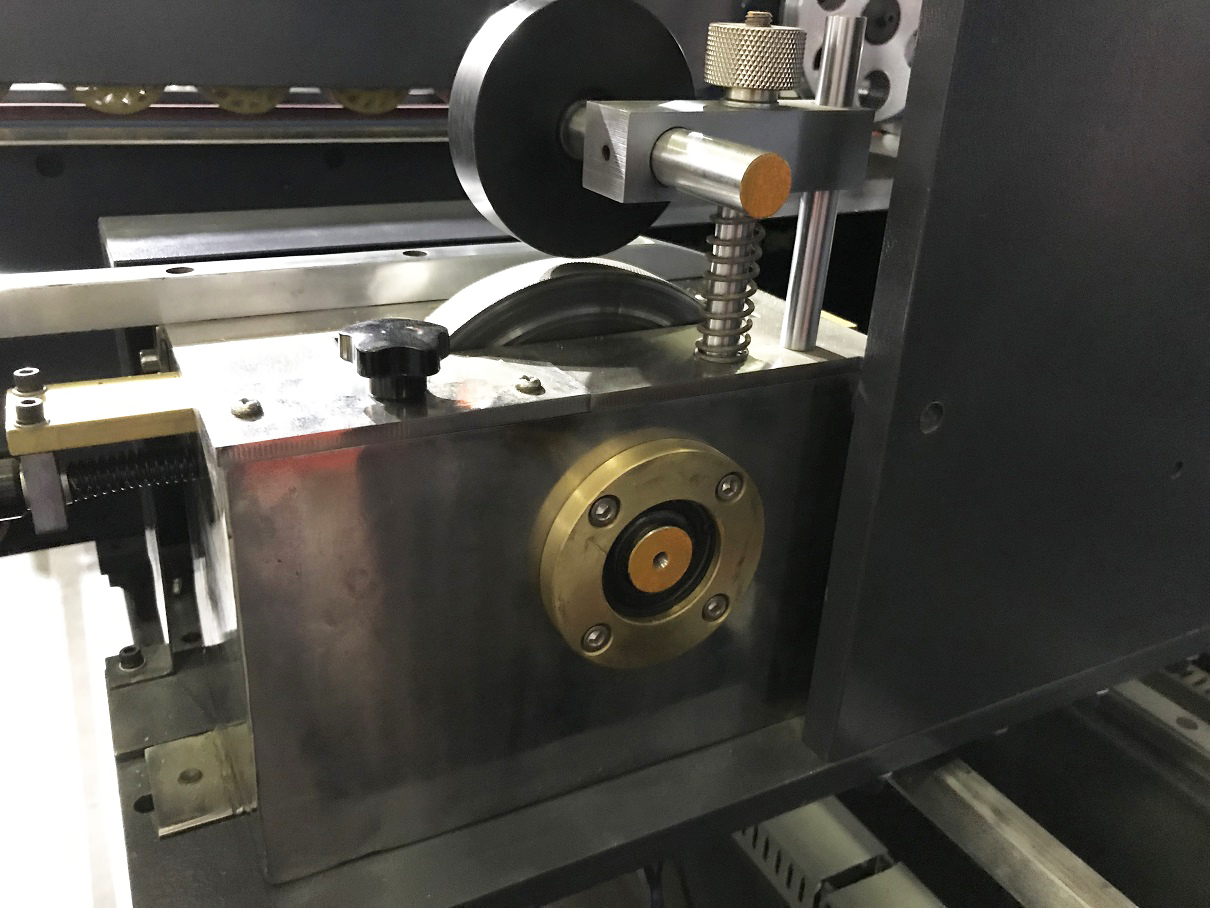

Клеевой узел легко промывается;
-
Имеется отдельный привод для предотвращения высыхания клея при остановке машины
-

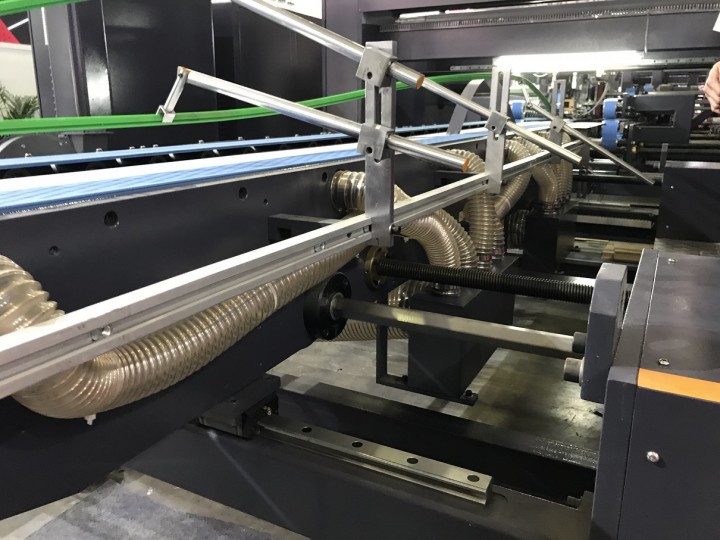

Настройка линии на заданный типоразмер коробки осуществляется с помощью электроприводов, путем перенастройки двух направляющих;
-

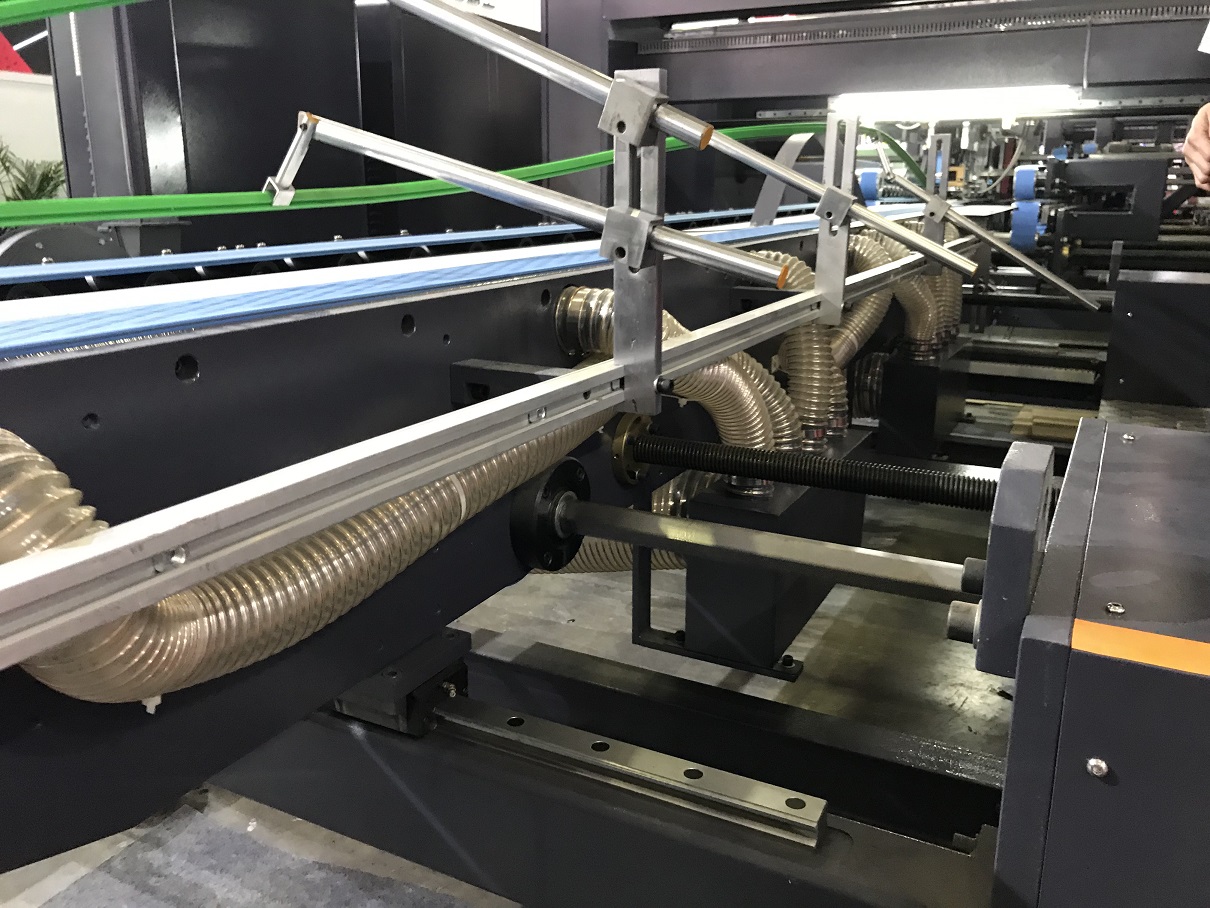

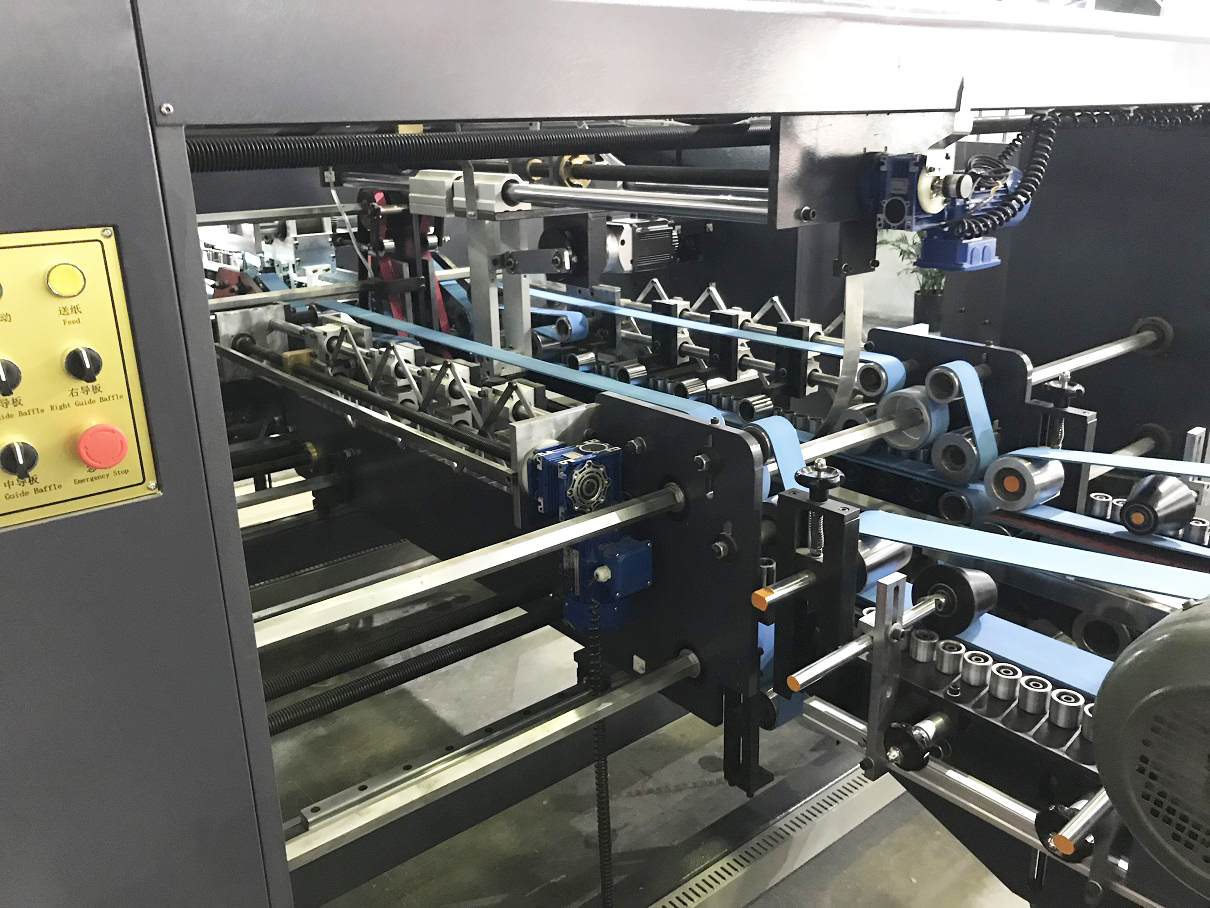

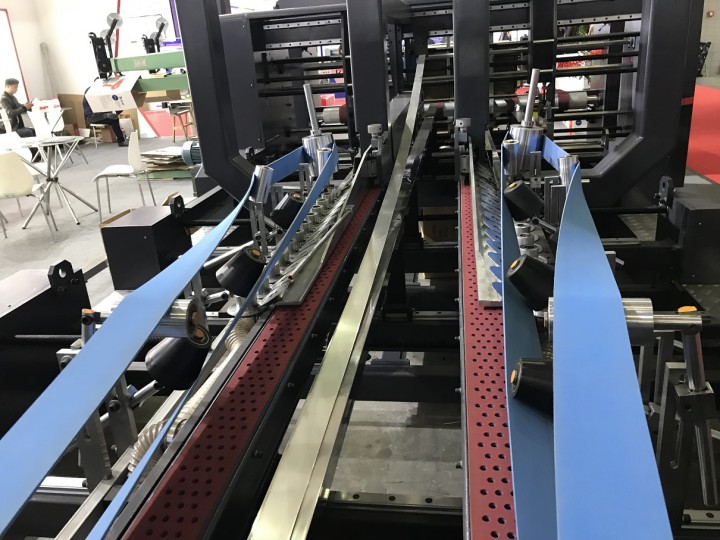

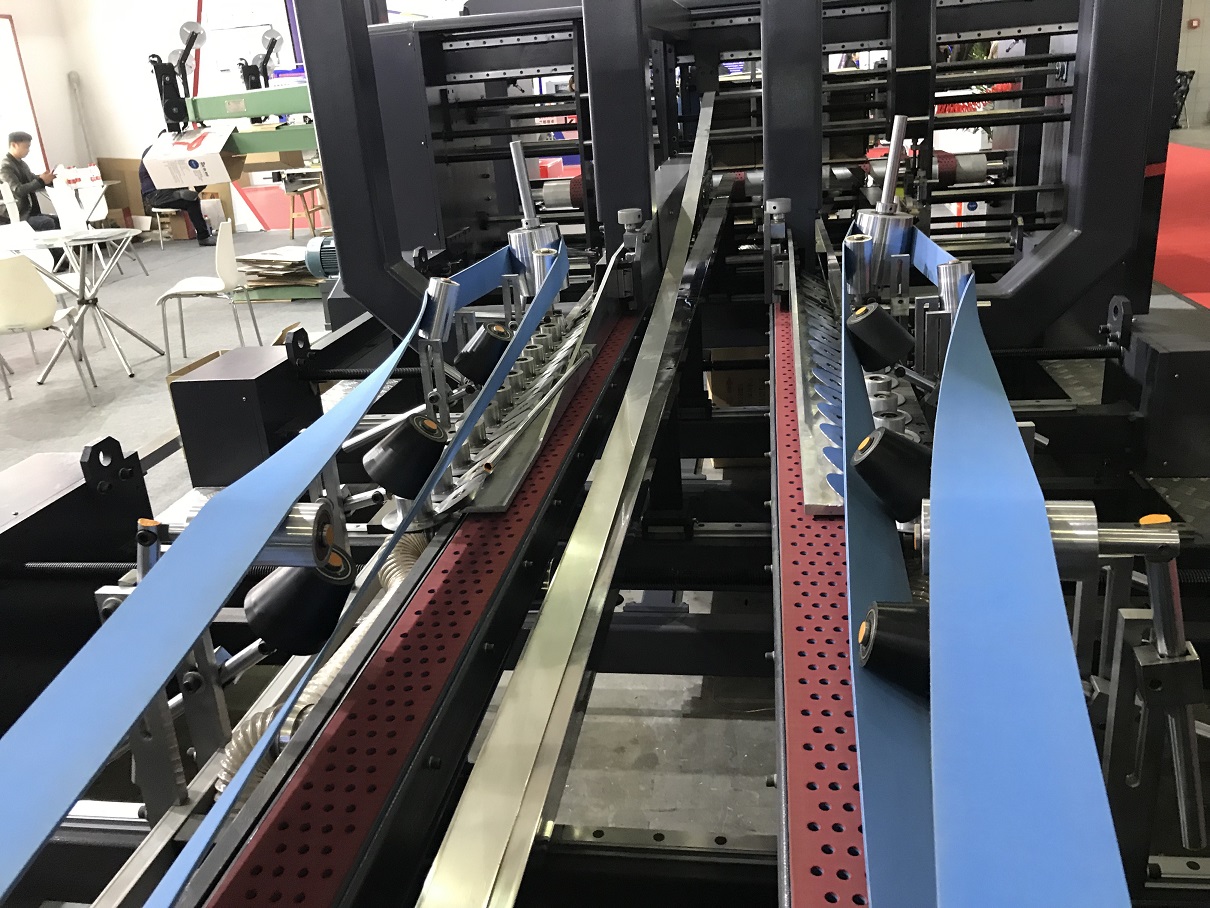

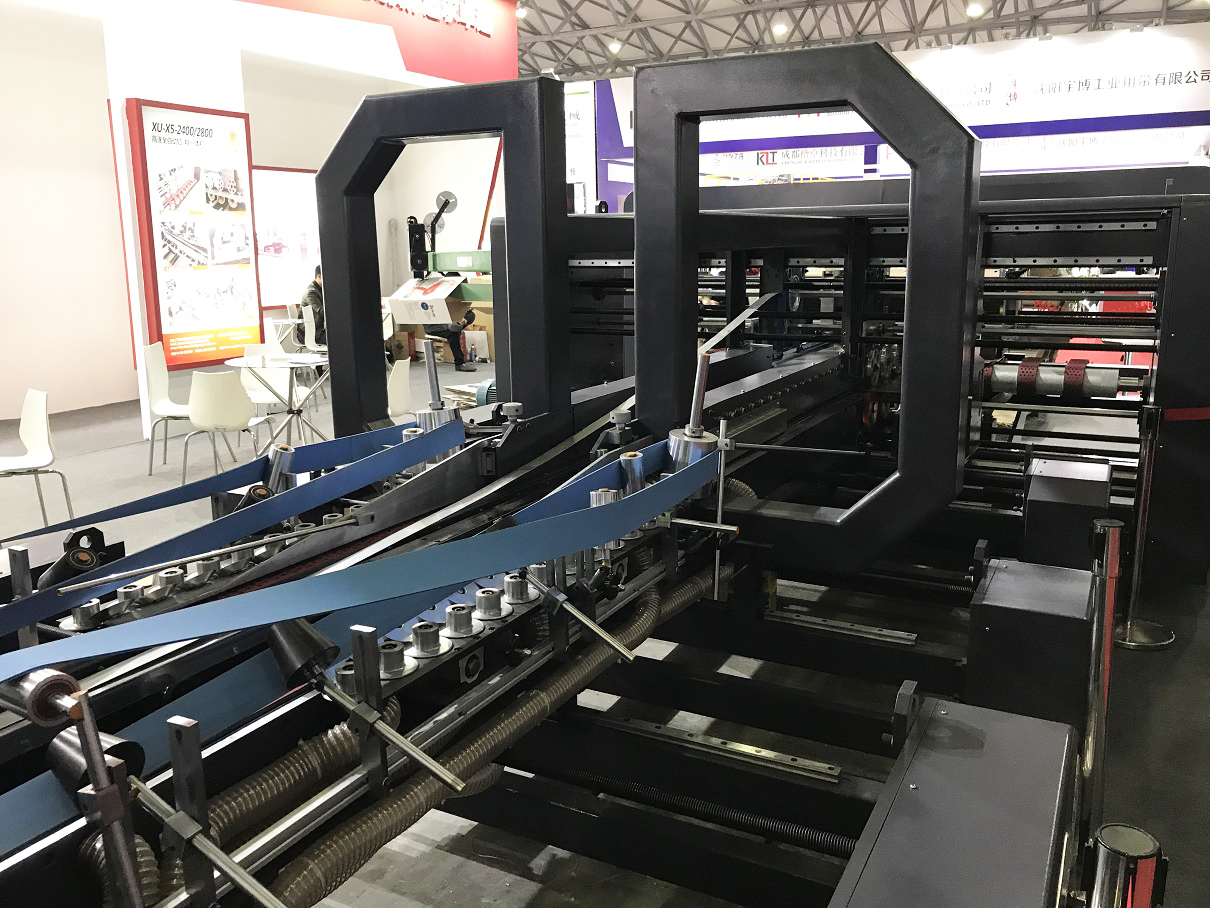

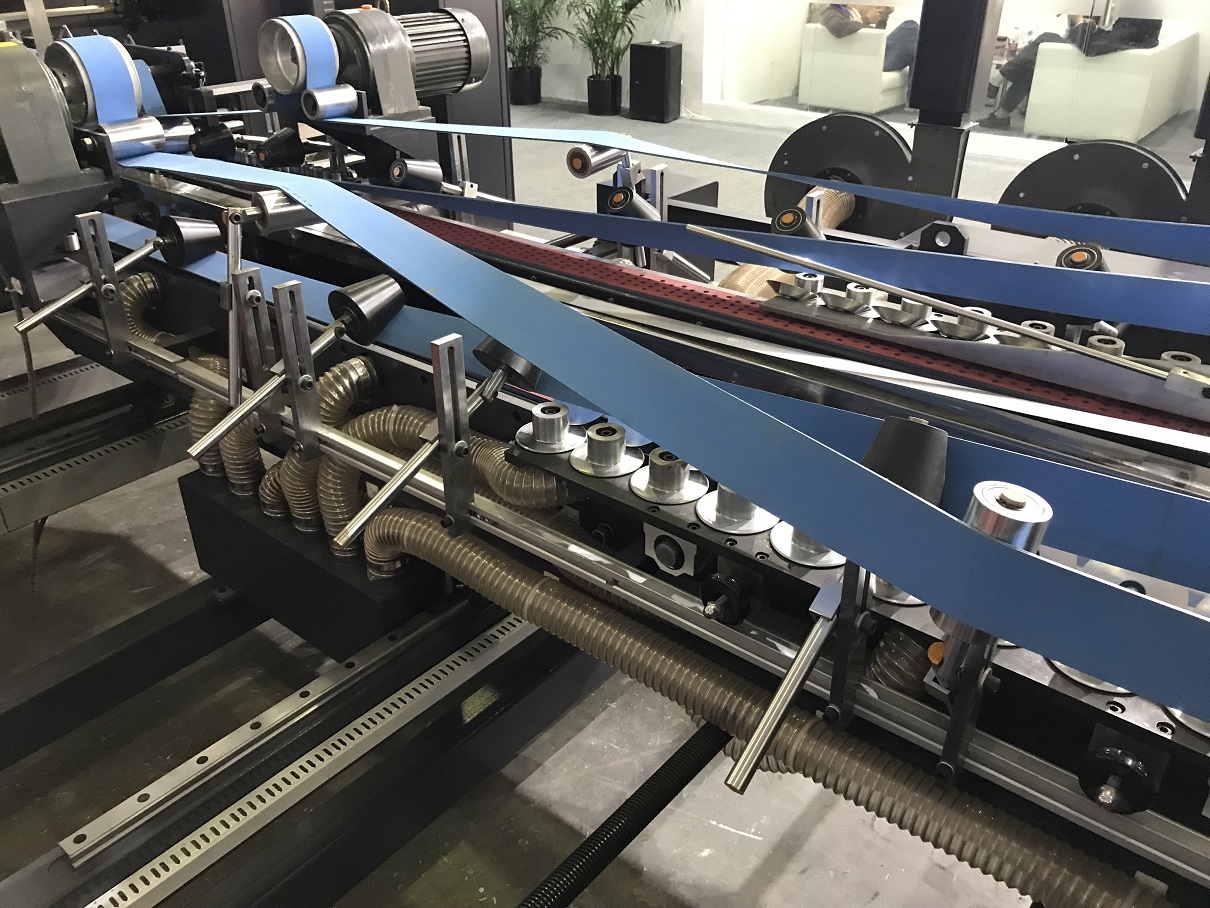

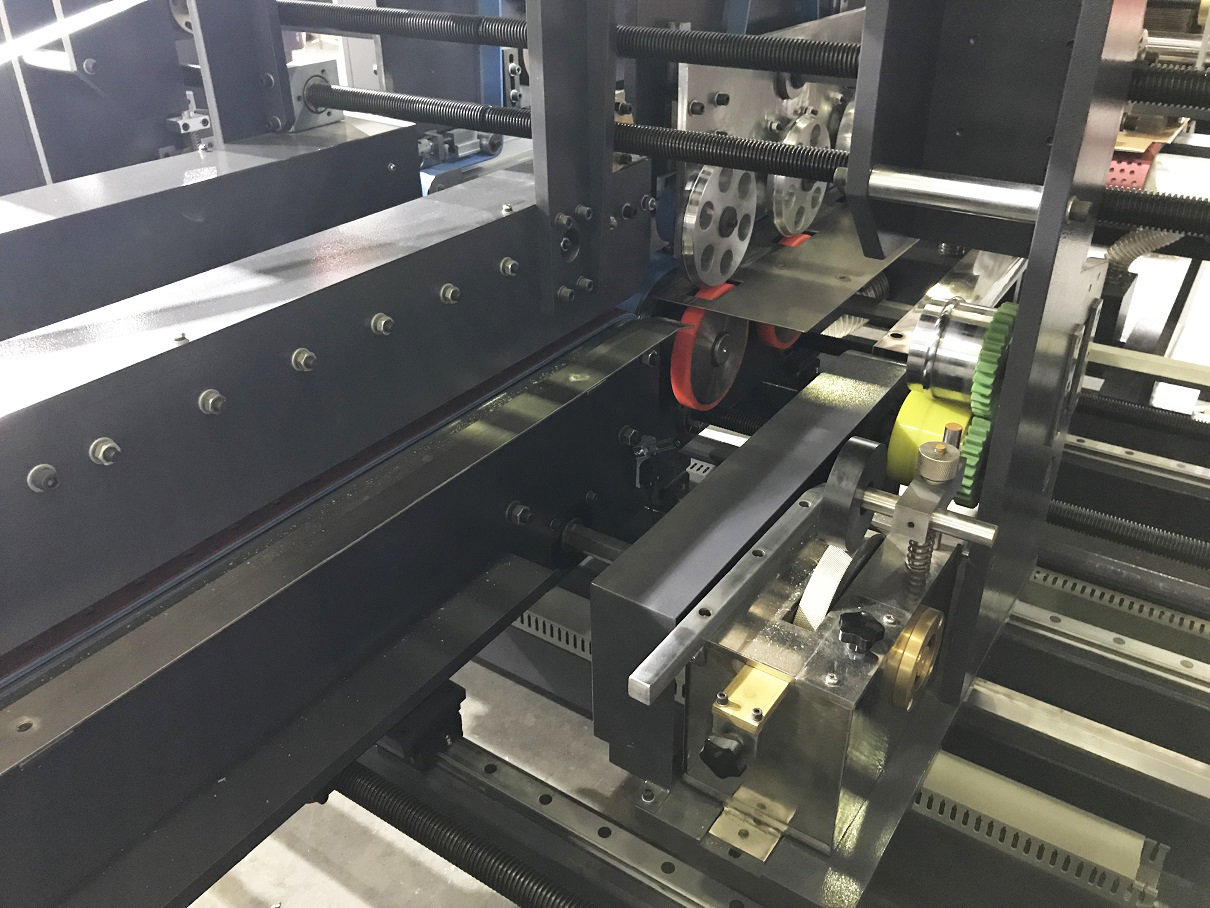

В секции фальцевания заготовка протягивается транспортерными ремнями, и складывается в первой половине транспортера пластиковыми направляющими, а во второй половине транспортера – роликами и ремнями;
-

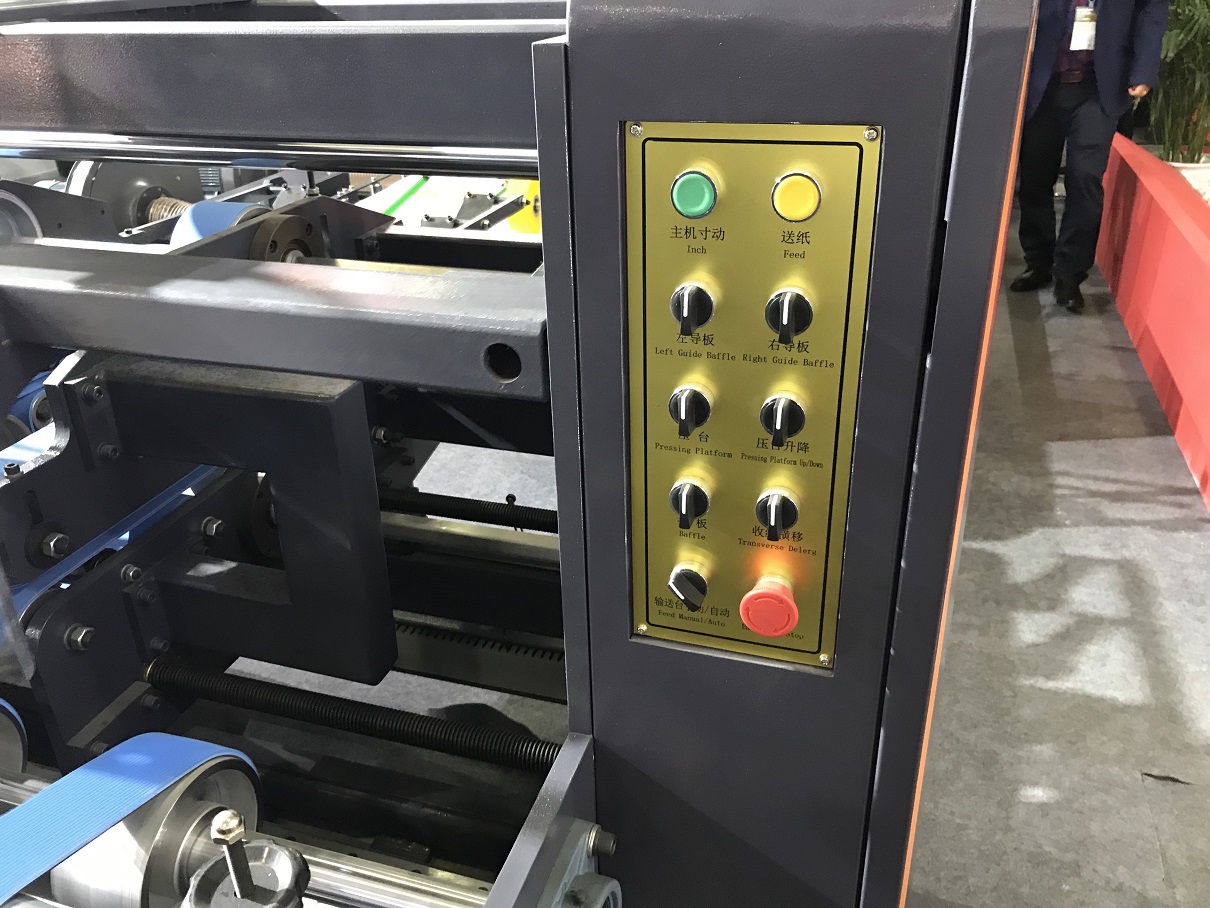

Скорость ремней контролируется частотными преобразователями, которые имеют цифровую индикацию, выведенную на пульт управления транспортера складывания;
-
Транспортер складывания оснащен натяжителями ремней;
-

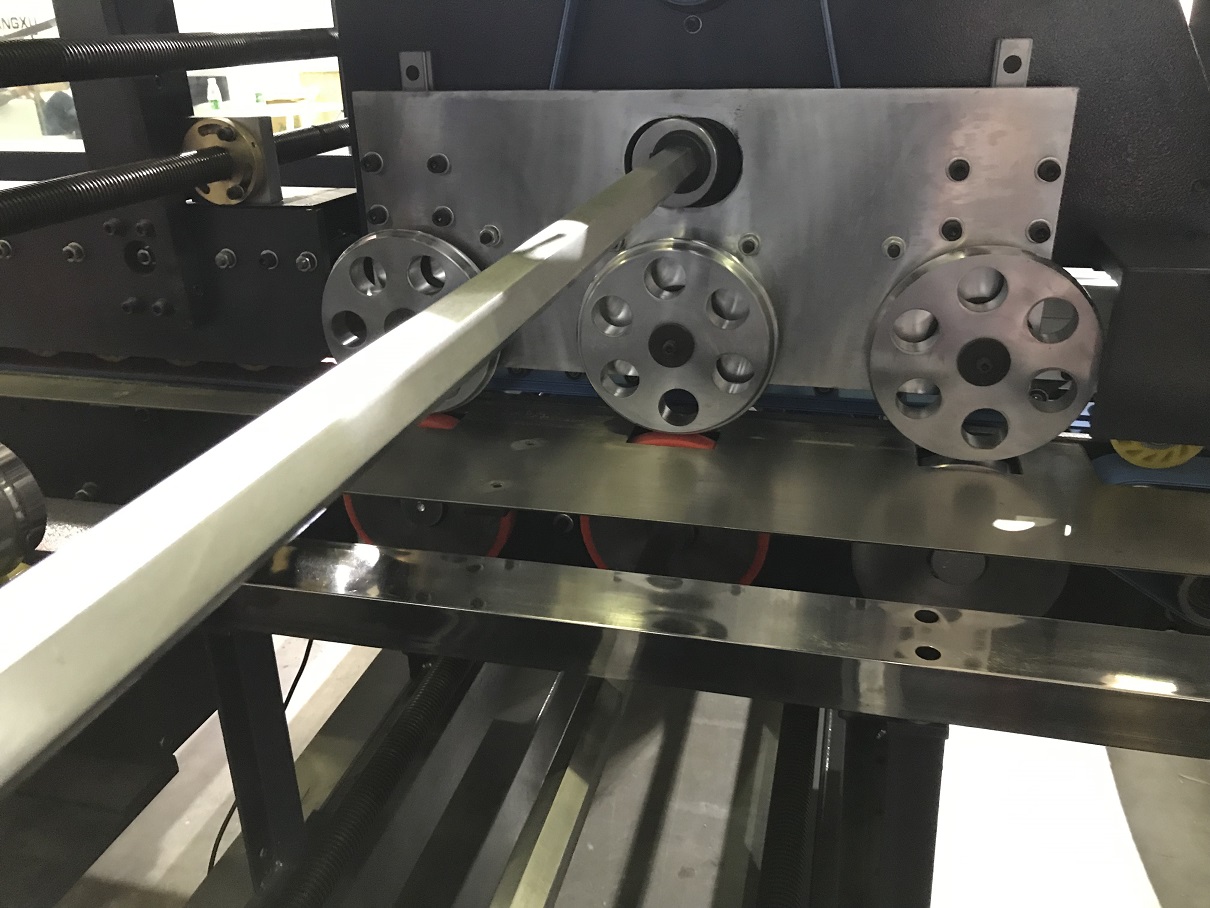

Оборудована дополнительными фальцующими роликами, повышающими качество выравнивания геометрии короба;
-

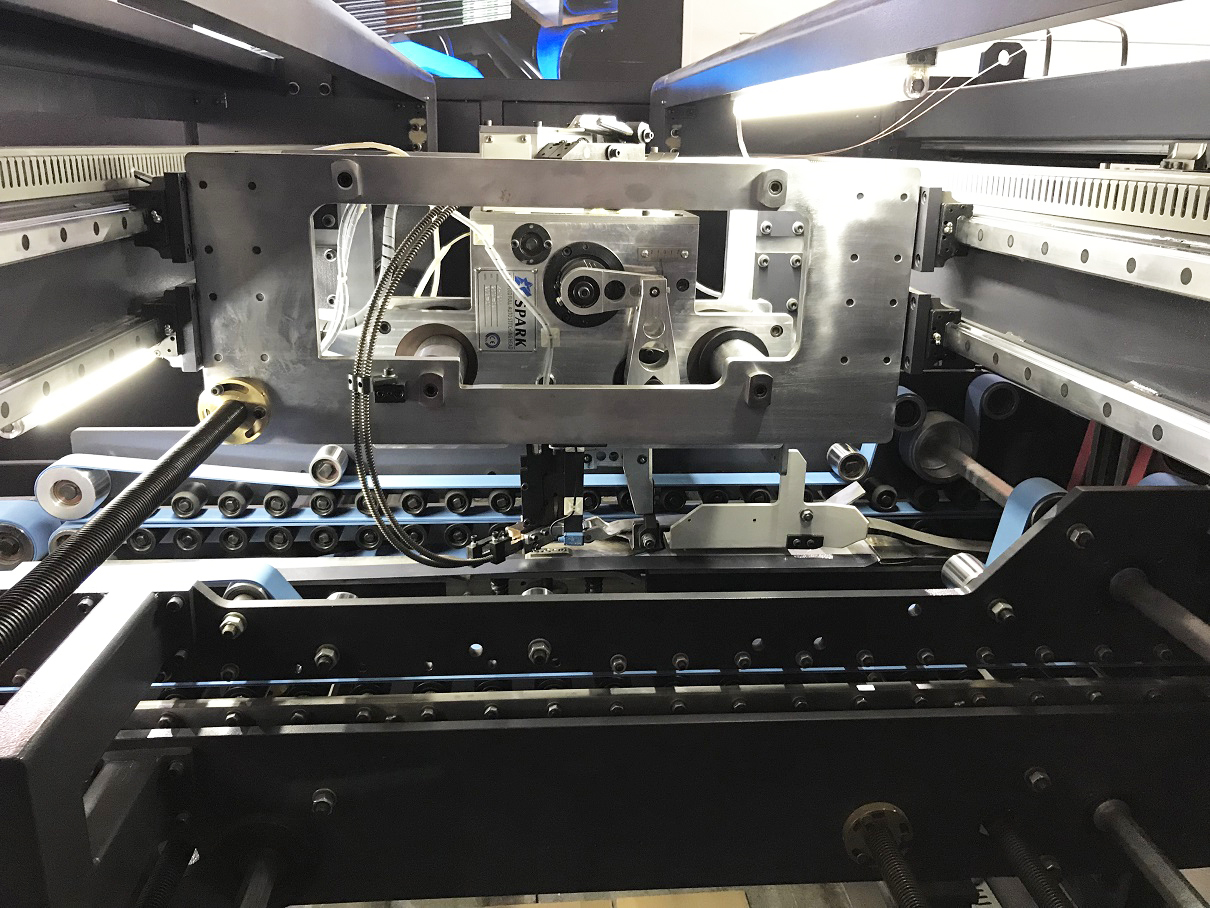

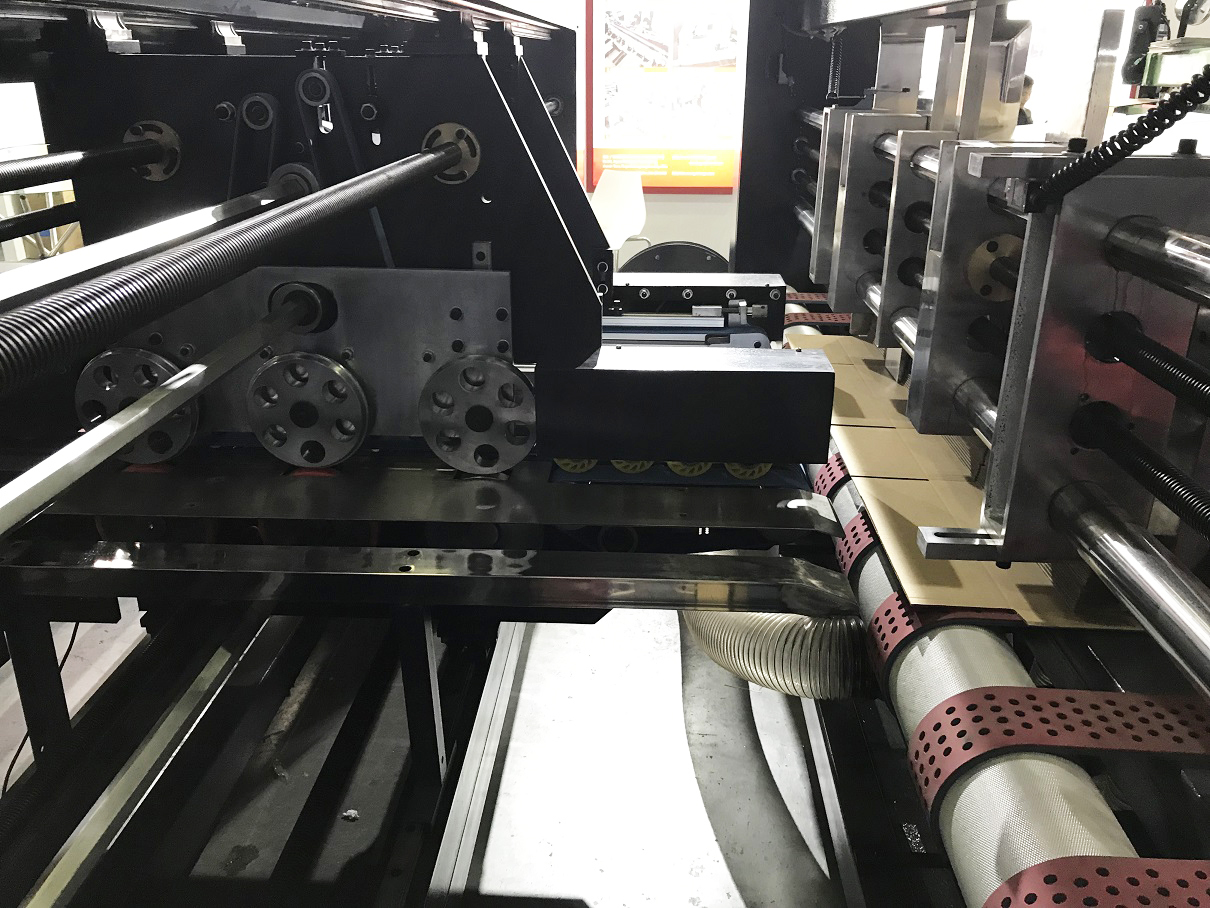

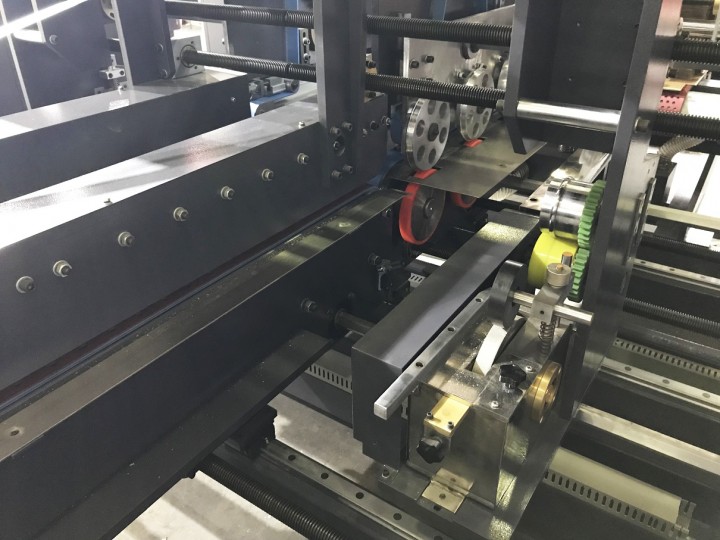

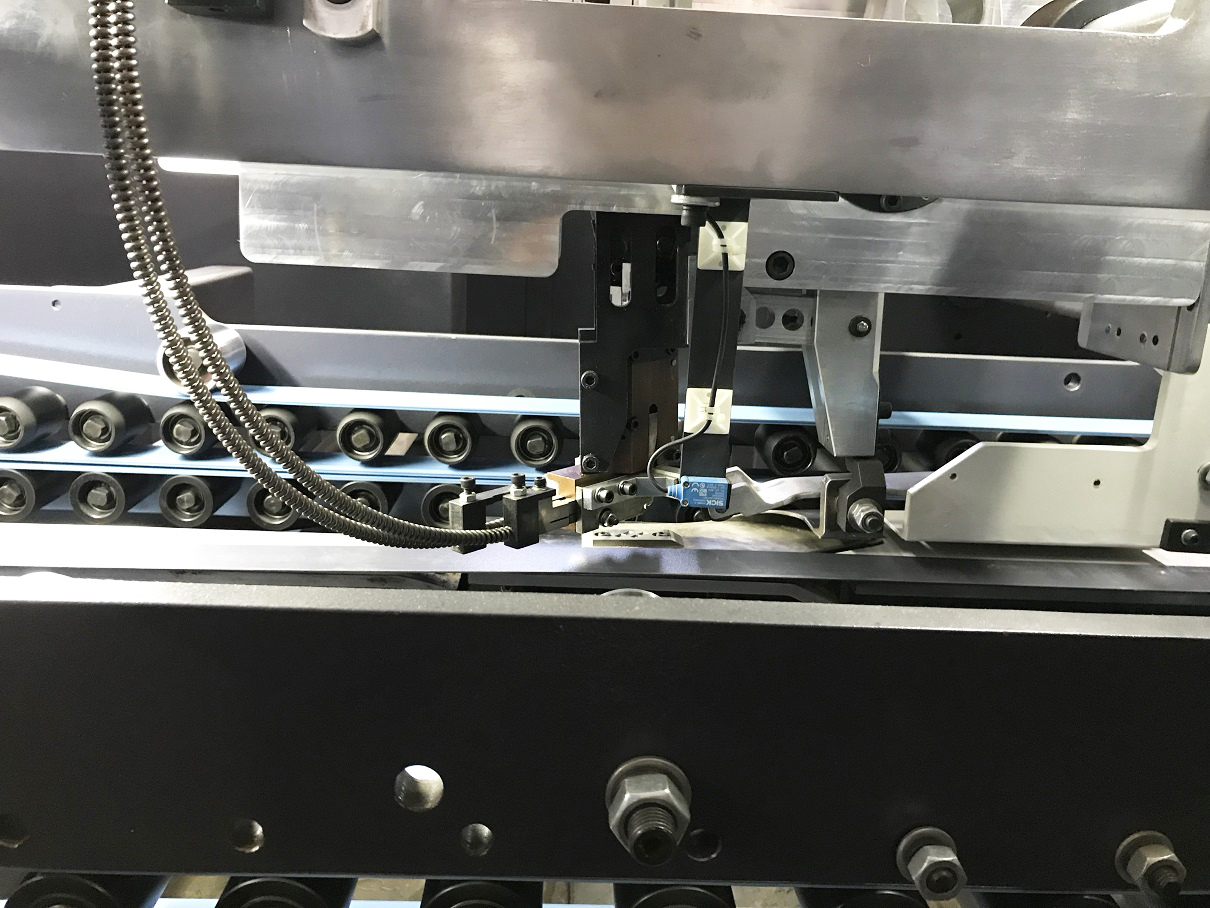

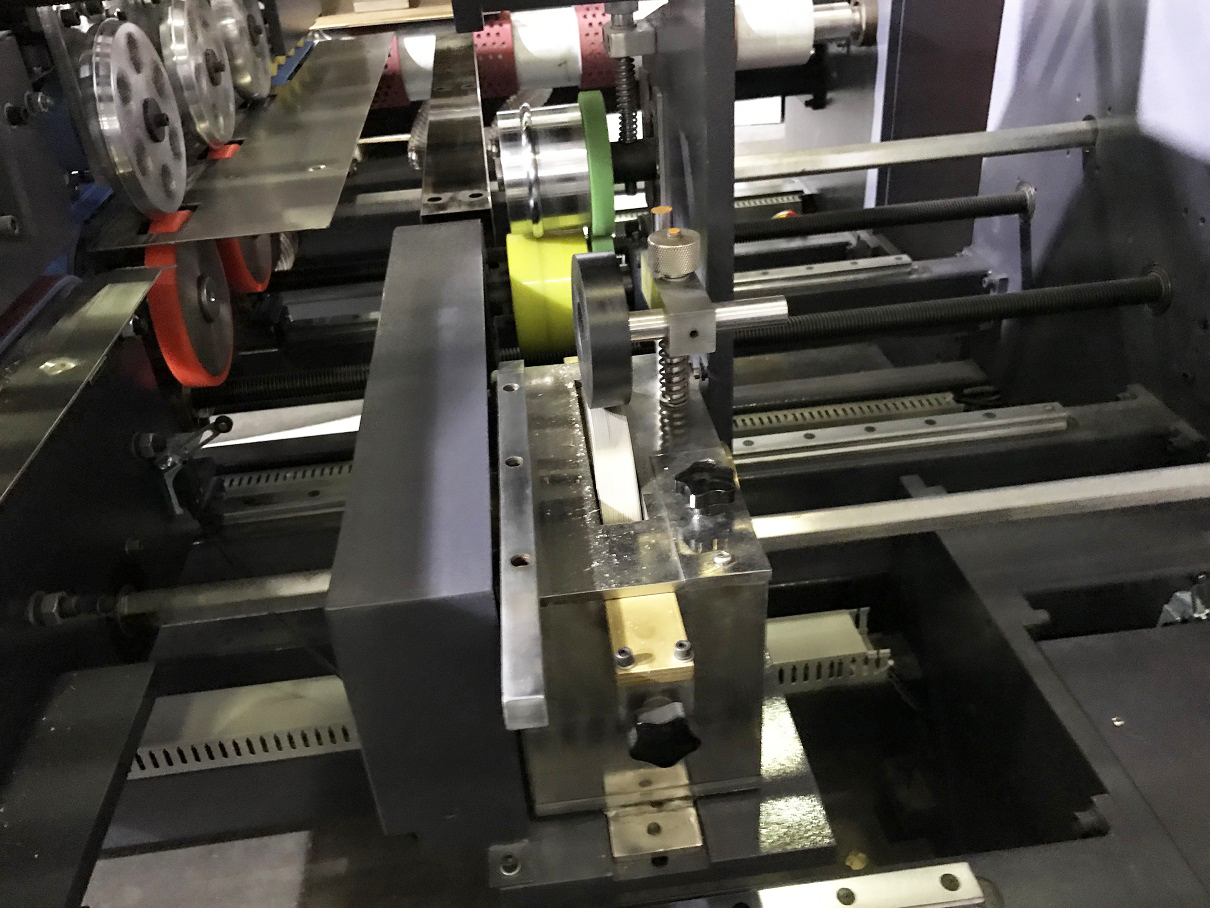

Настройка узла сшивки на заданный типоразмер коробки осуществляется с помощью электроприводов;
-

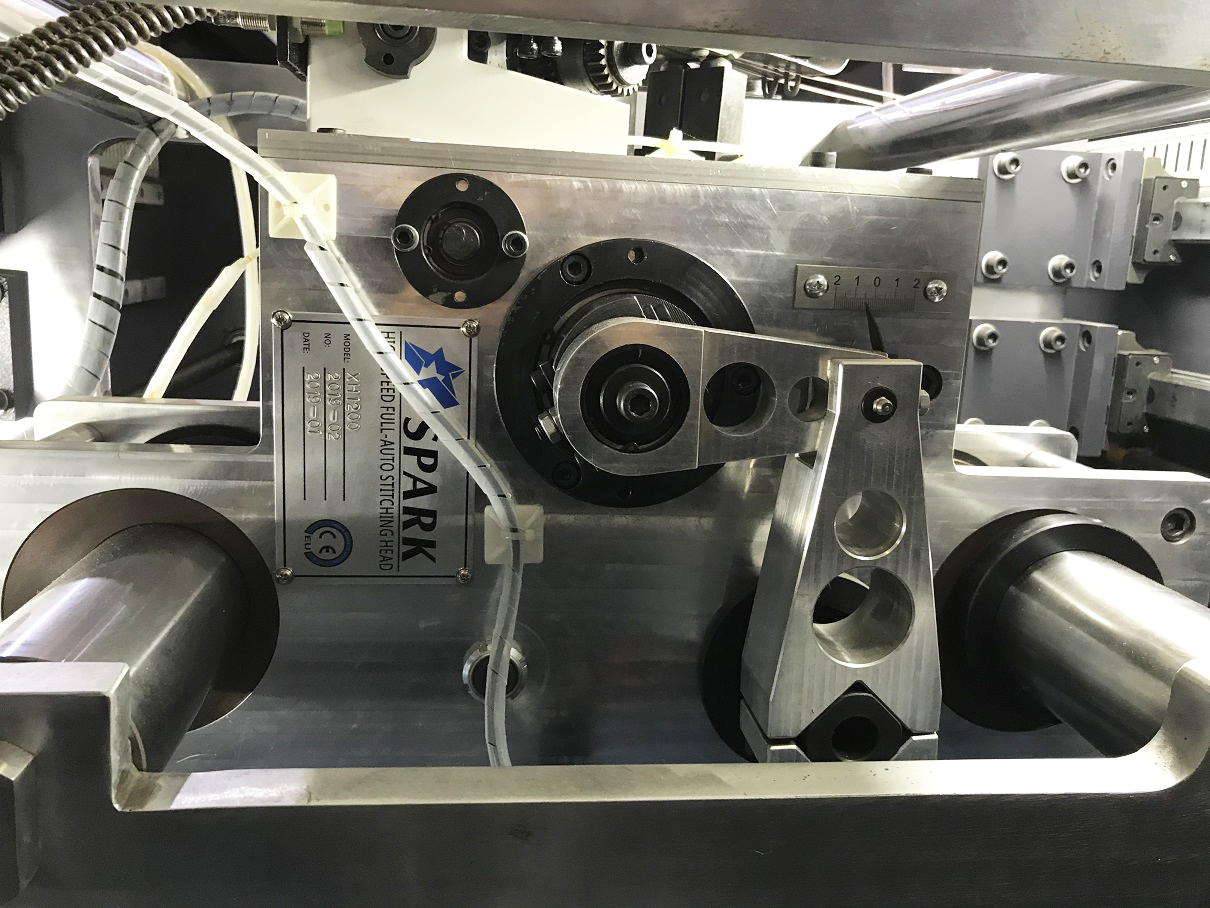

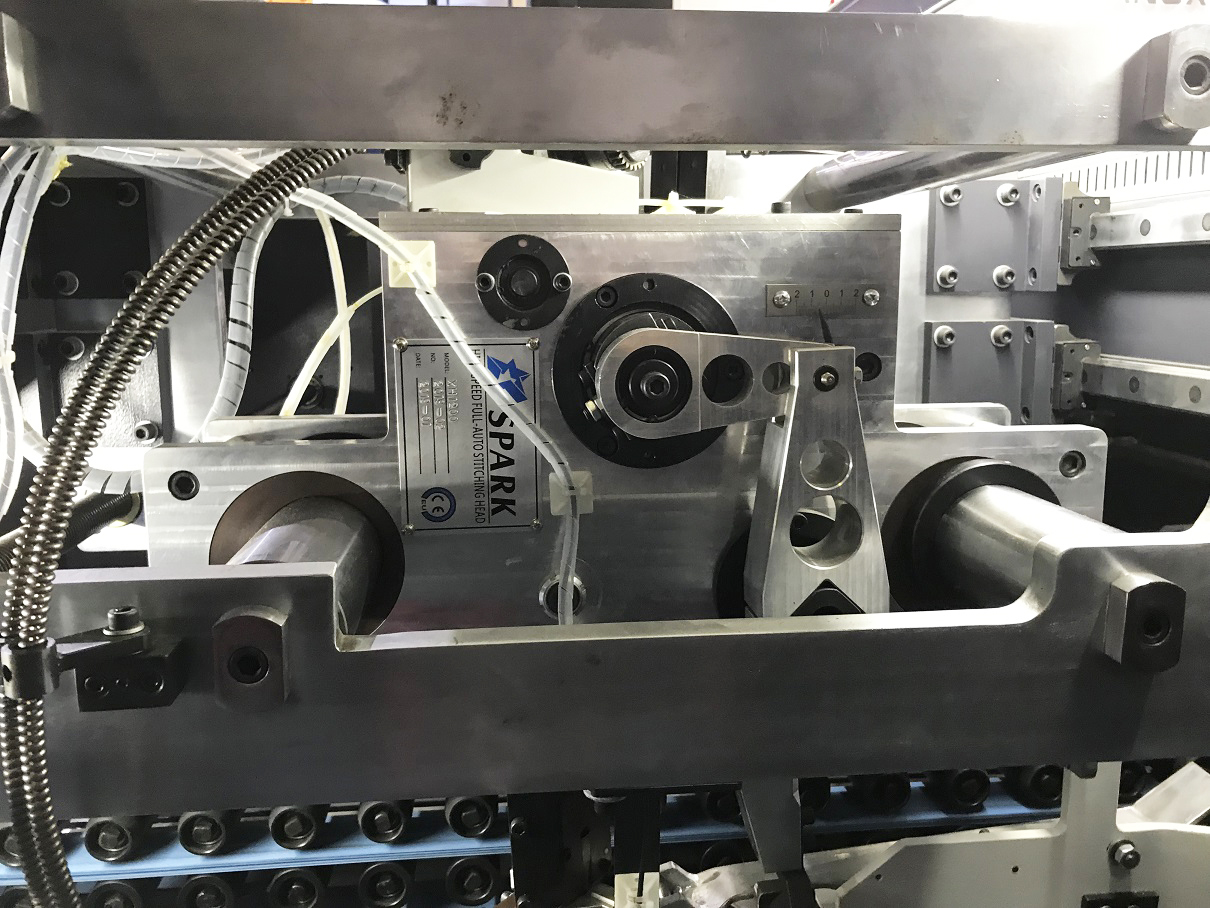

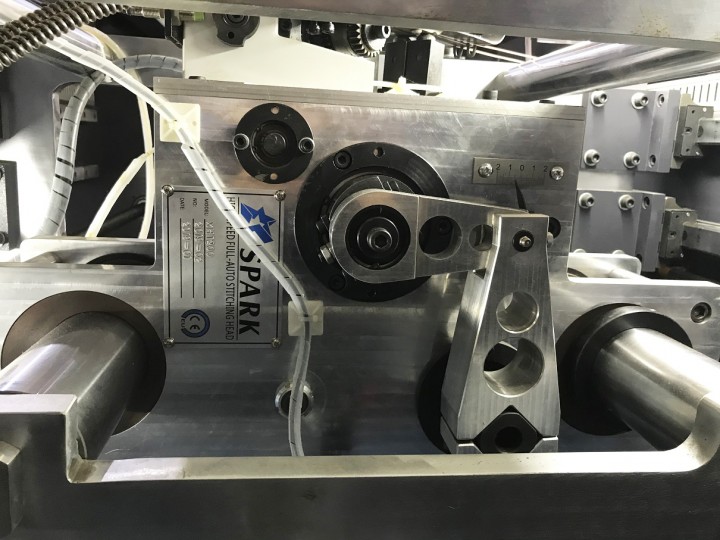

Итальянская сшивная голова SPARK;
-
Механическая настройка на ширину короба;
-

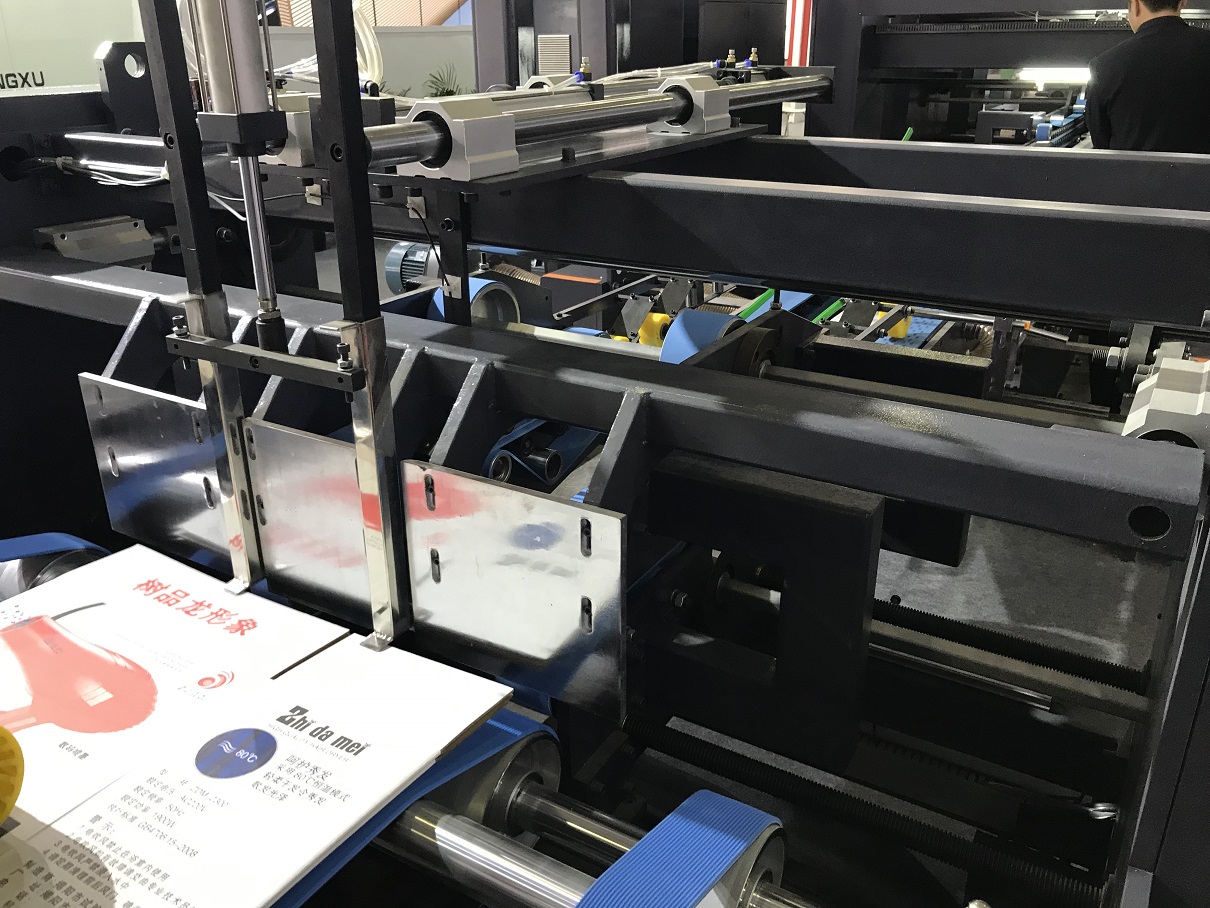

Подбойник служит для выравнивания короба после фальцовки;
-

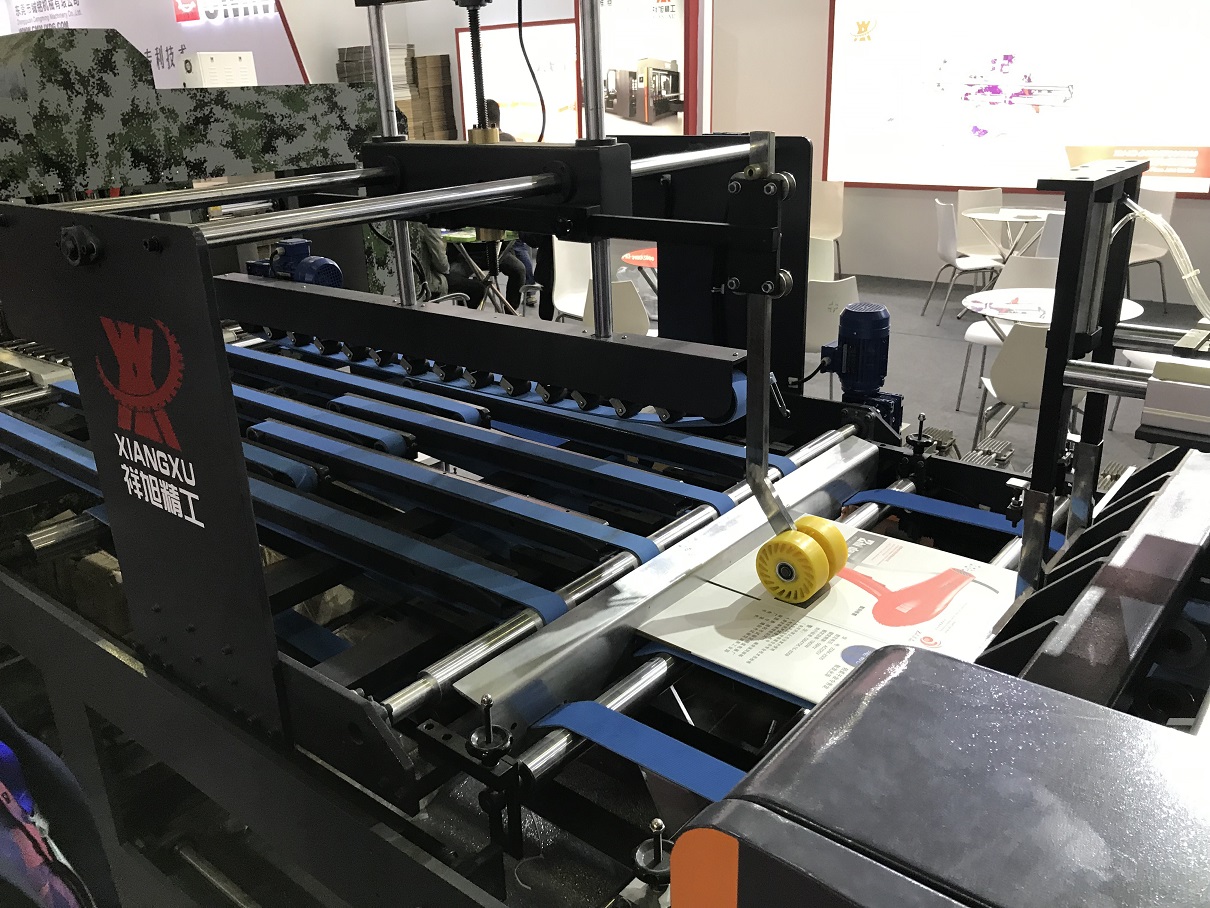

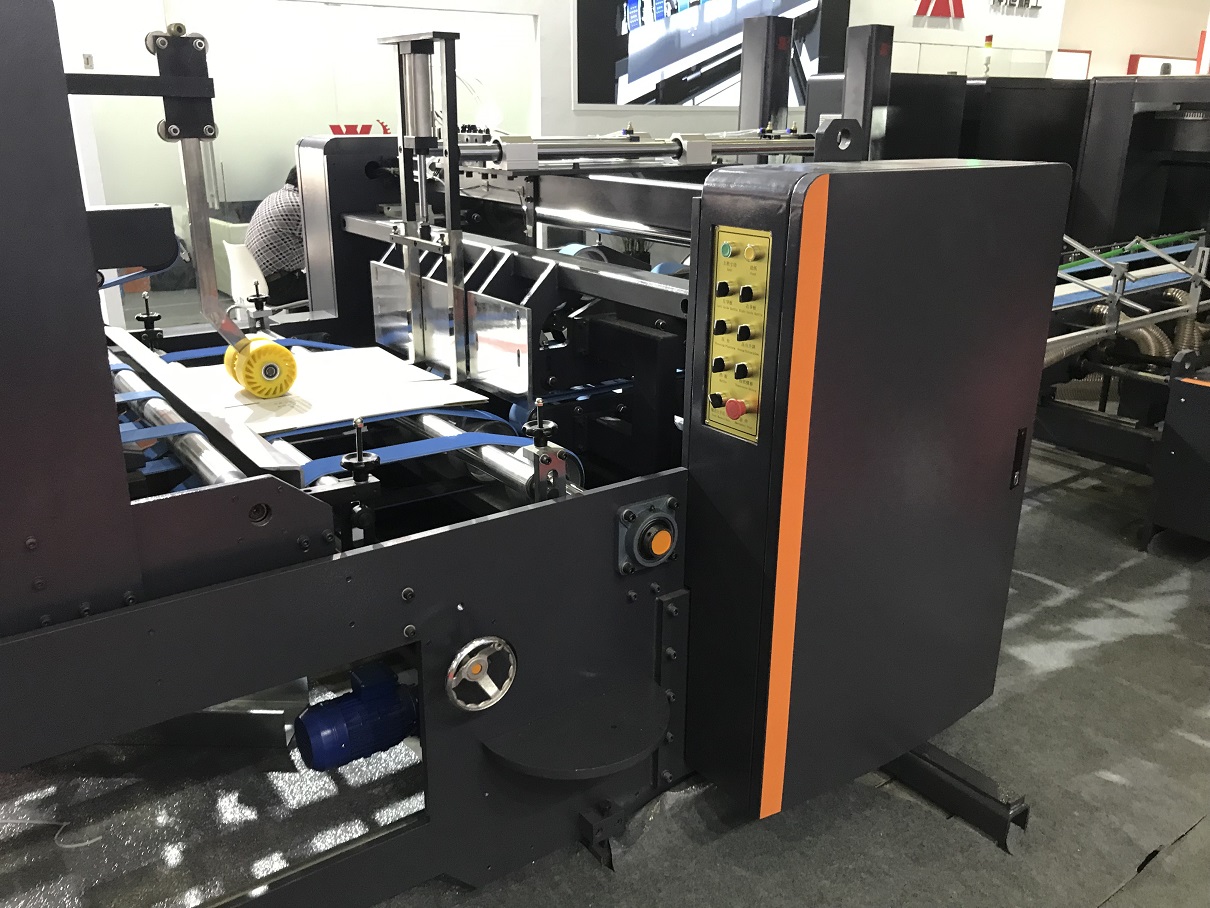

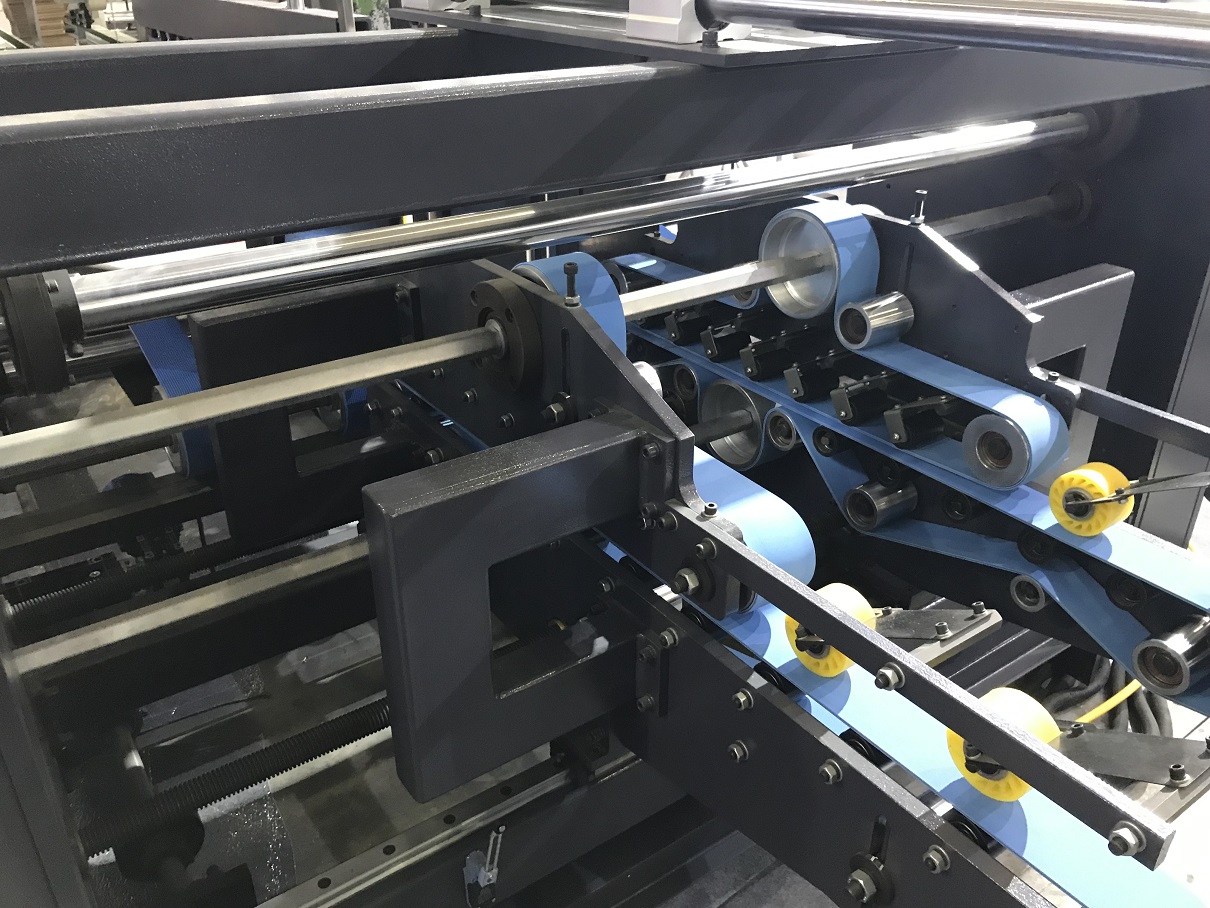

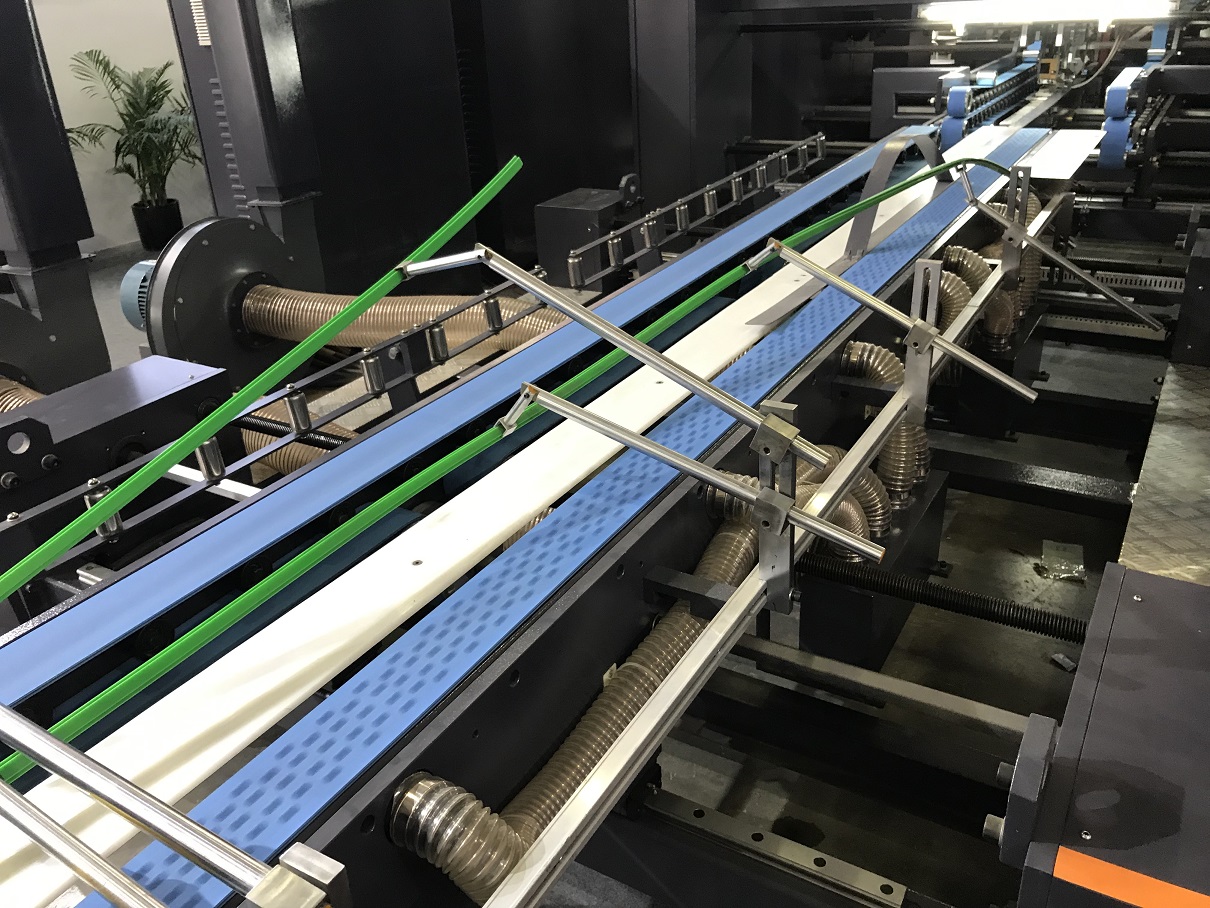

Транспортировка в счетчик-эжектор производится транспортерными ремнями
-

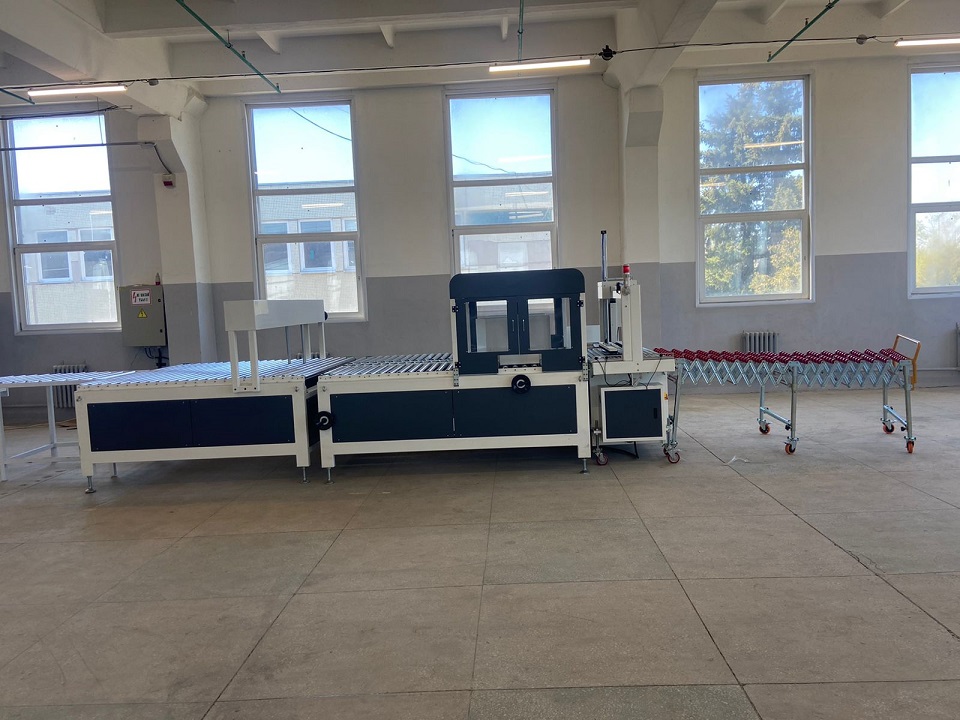

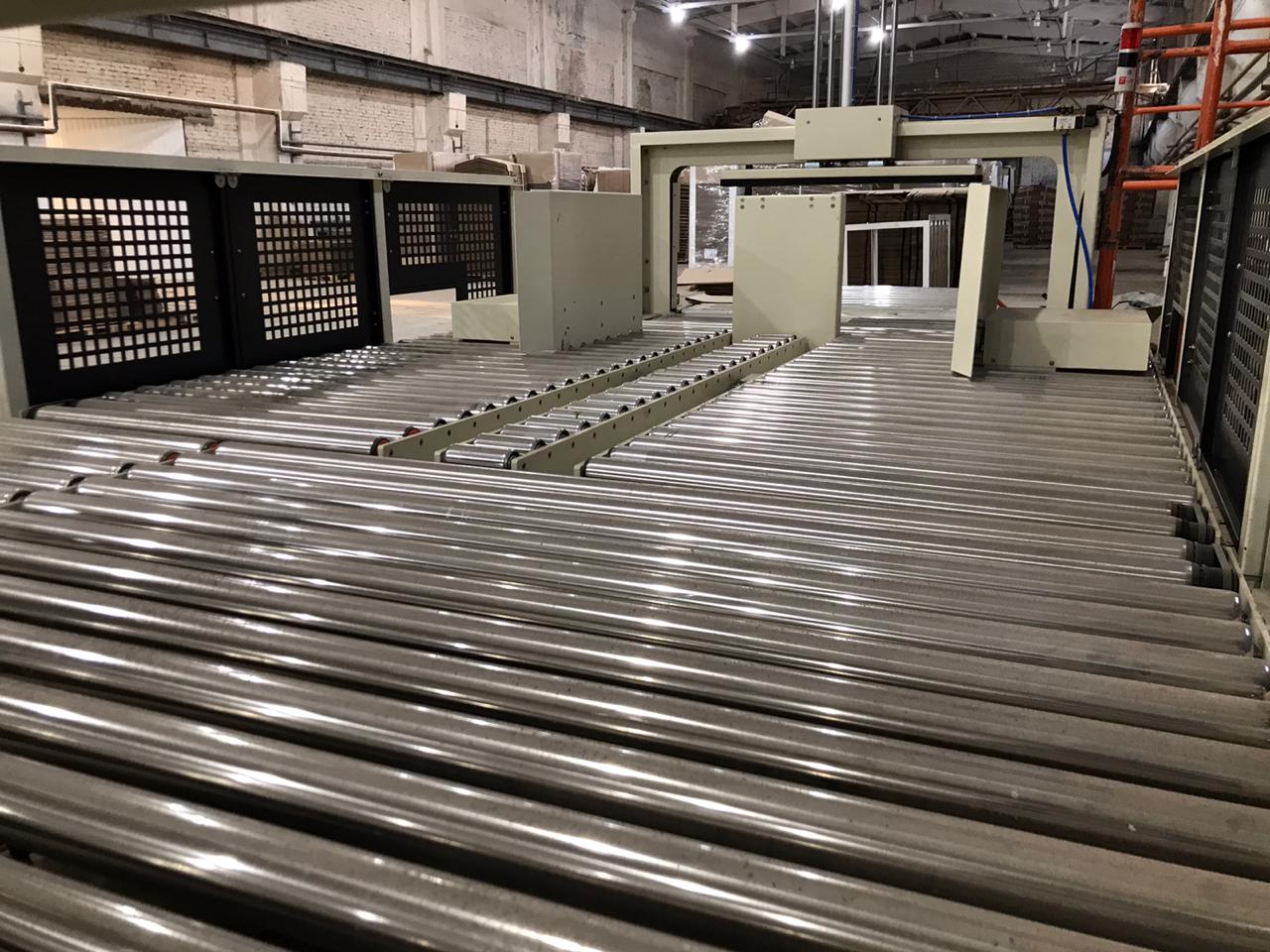

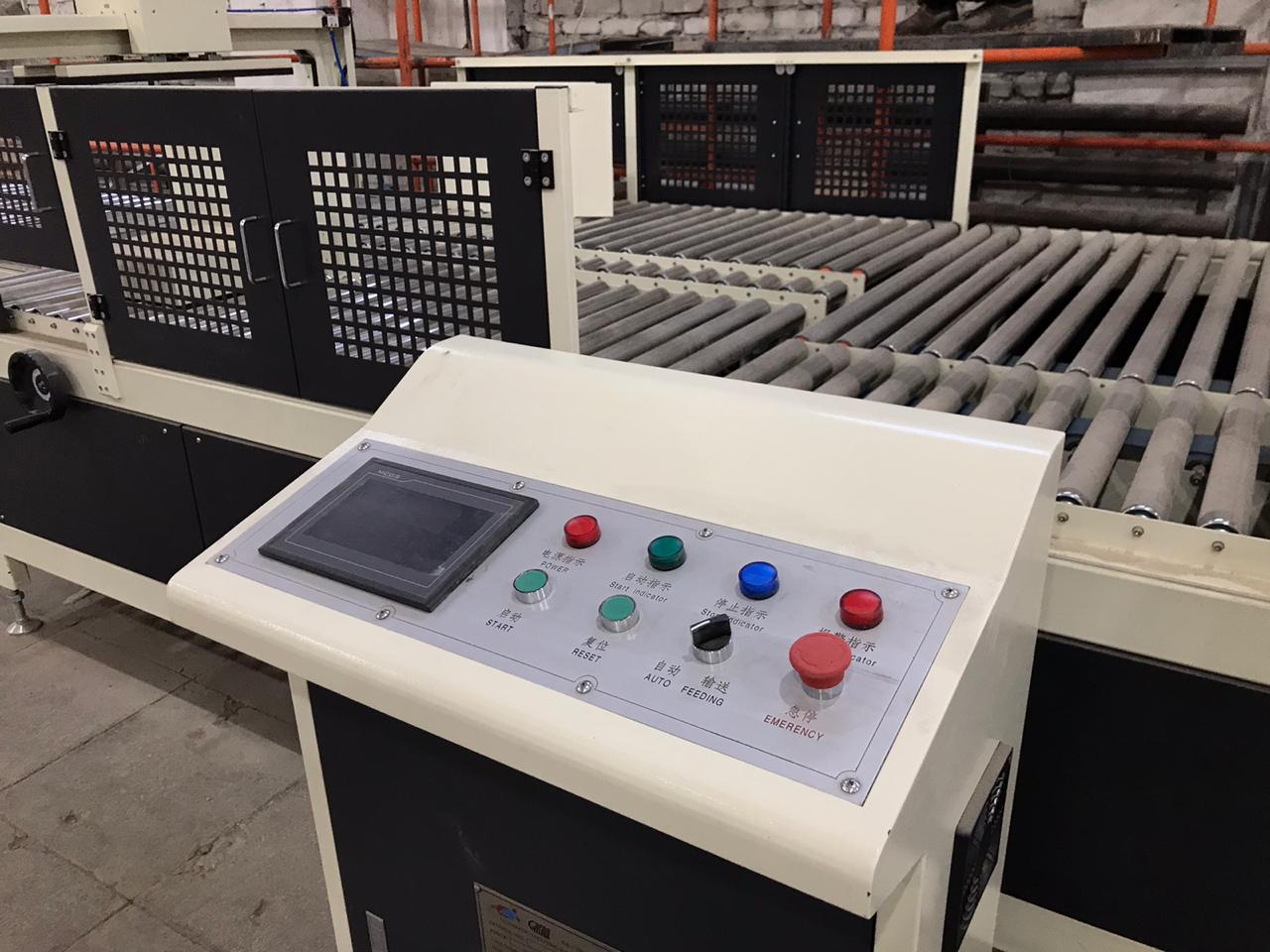

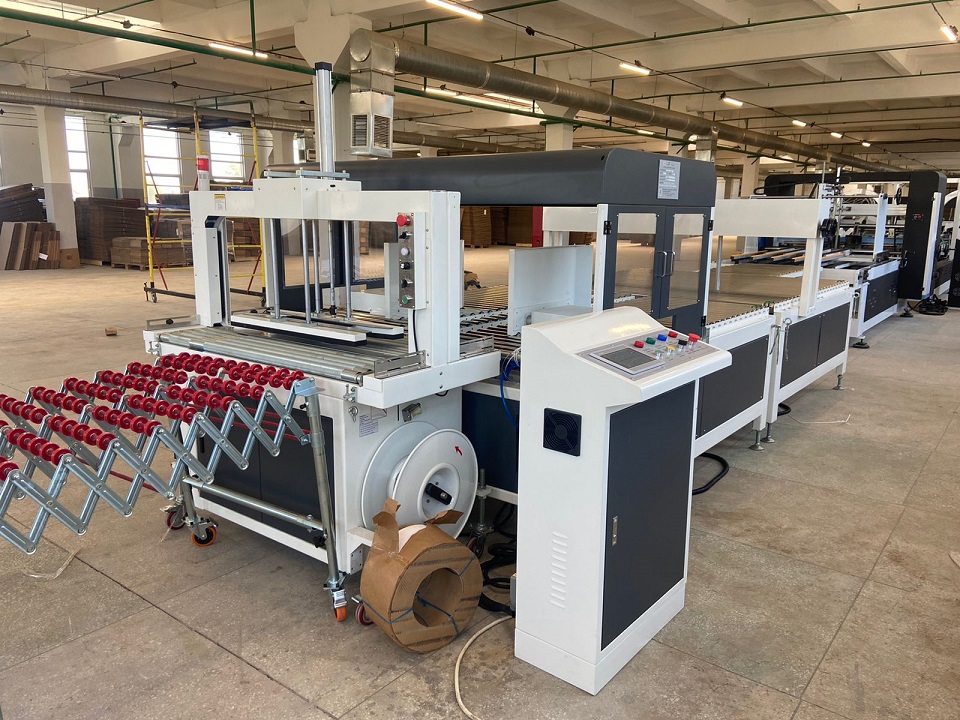

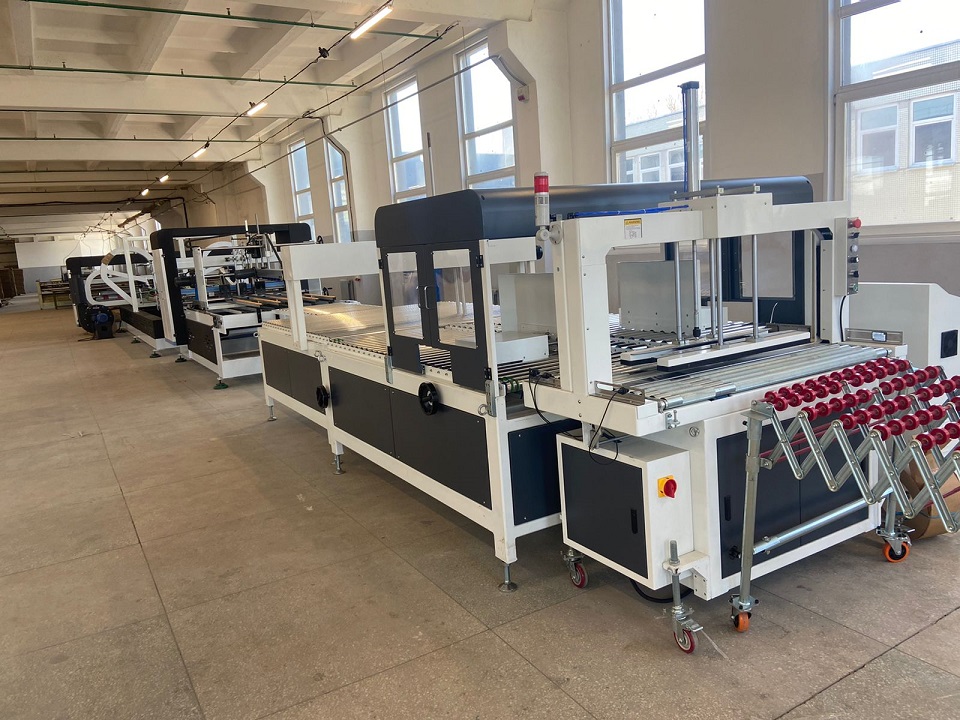

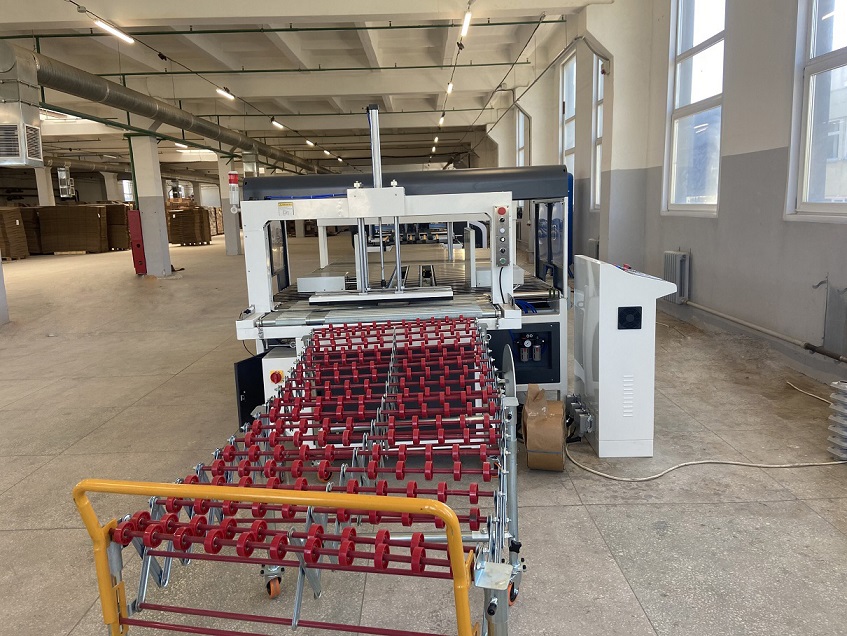

Автоматическая упаковочная линия KX предназначена для выравнивания и обвязки стопок гофрокоробов. Может работать автономно или же в одну линию с автоматической фальцевально-склеивающей линией. Дополнительно устанавливается поворотный механизм, который осуществляет поворот стопок готовой продукции на 90 градусов перед выравниванием и обвязкой.
-
Макс. размеры заготовок: 1200 x 1200 x 500 (мм);
-
Мин. размеры заготовок: 250 x 320 x 0 (мм);
-
Макс. скорость: >15 (пачек/мин);
-
Ширина обвязочной ленты: 5, или 6, или 8, или 9 (мм) (на выбор);
-
Толщина обвязочной ленты: 0,45 – 0,55 (мм) (на выбор);
-
Мощность (без поворотного механизма на 90°): 2 (кВт);
-
Габаритные размеры (без поворотного механизма на 90°): 2600 x 2000 x 760 (мм);
