Полуавтоматическая двухголовочная сшивка гофрокоробов SDJ
Полуавтоматическая двухголовочная сшивка SDJ предназначена для сшивания четырехклапанных гофрокоробов как из двух, так и из одной заготовки (трехслойный, пятислойный или семислойный гофрокартон).Полуавтоматическая двухголовочная сшивка SDJ предназначена для сшивания четырехклапанных гофрокоробов как из двух, так и из одной заготовки (трехслойный, пятислойный или семислойный гофрокартон).
Особенности конструкции
-
Полуавтоматическая подача заготовок со стола;
-
Макс. скорость: 600 скоб / мин;
-
Управление машиной осуществляется при помощи сенсорного дисплея;
-
Расстояние между скобами: 30-150 мм (можно регулировать);
-
Для смены заказа оператору требуется не более трех минут;
-
Возможно сшить гофрокороб из двух половинок или из одинарной заготовки;
-
Система управления PLC Mitsubishi (Япония);
-
«Автоматы» Siemens (Германия);
-
Дисплей и автоматический выключатель Schneider (Франция);
-
Фотоэлектрический бесконтактный переключатель Omron (Япония).
Технические параметры
|
Технические данные |
SDJ-1600 |
SDJ-2000 |
SDJ-2500 |
SDJ-3000 |
SDJ-3500 |
SDJ-4000 |
|
|

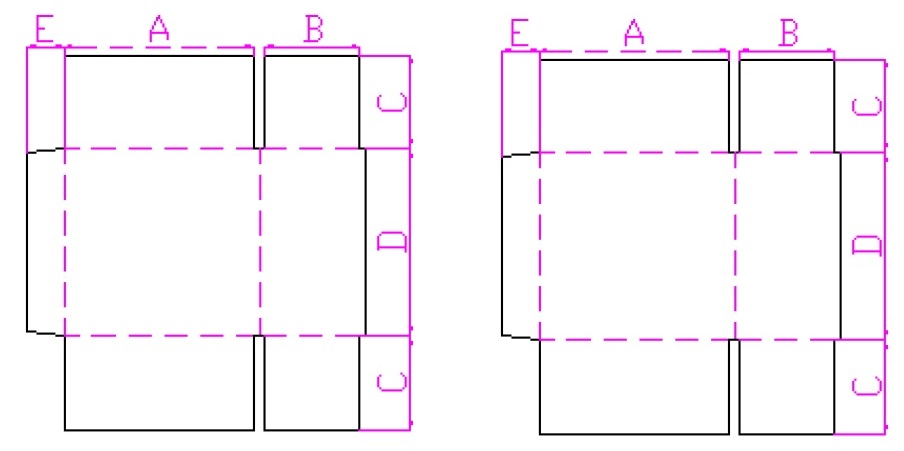

Макс. размер заготовки (А+В)*2 (мм) |
3200 |
4000 |
5000 |
6000 |
7000 |
8000 |
|
|
Мин. размер заготовки (А+В)*2 (мм) |
980 |
980 |
980 |
1220 |
1220 |
1220 |
|
|
Макс. длина А (мм) |
1480 |
1880 |
2380 |
2820 |
3320 |
3820 |
|
|
Мин. длина А (мм) |
370 |
370 |
370 |
430 |
430 |
430 |
|
|
Макс. ширина В (мм) |
800 |
1000 |
1250 |
1500 |
1750 |
2000 |
|
|
Мин. ширина В (мм) |
120 |
120 |
120 |
180 |
180 |
180 |
|
|
Макс. высота заготовки (C+D+C) |
2900 |
2900 |
2900 |
3200 |
3200 |
3200 |
|
|
Мин. высота заготовки (C+D+C) |
400 |
400 |
400 |
400 |
400 |
400 |
|
|
Макс. клапан С (мм) |
стандарт |
450 |
450 |
450 |
600 |
600 |
600 |
|
спец |
600 |
600 |
600 |
||||
|
Мин. клапан С (мм) |
стандарт |
80 |
80 |
80 |
80 |
80 |
80 |
|
спец |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
Макс. высота D (мм) |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
|
Мин. высота D (мм) |
100 |
200 |
200 |
200 |
200 |
200 |
|
|
Шаг сшивки (мм) |
30-120 |
30-120 |
30-120 |
30-150 |
30-150 |
30-150 |
|
|
Кол-во скоб (шт) |
2-99 |
2-99 |
2-99 |
2-99 |
2-99 |
2-99 |
|
|
Ширина клеевого клапана Е (мм) |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
Макс скорость (скоб/мин) |
600 |
600 |
600 |
600 |
600 |
600 |
|
|
Масса (кг) |
3000 |
3200 |
3500 |
4000 |
4200 |
4500 |
|

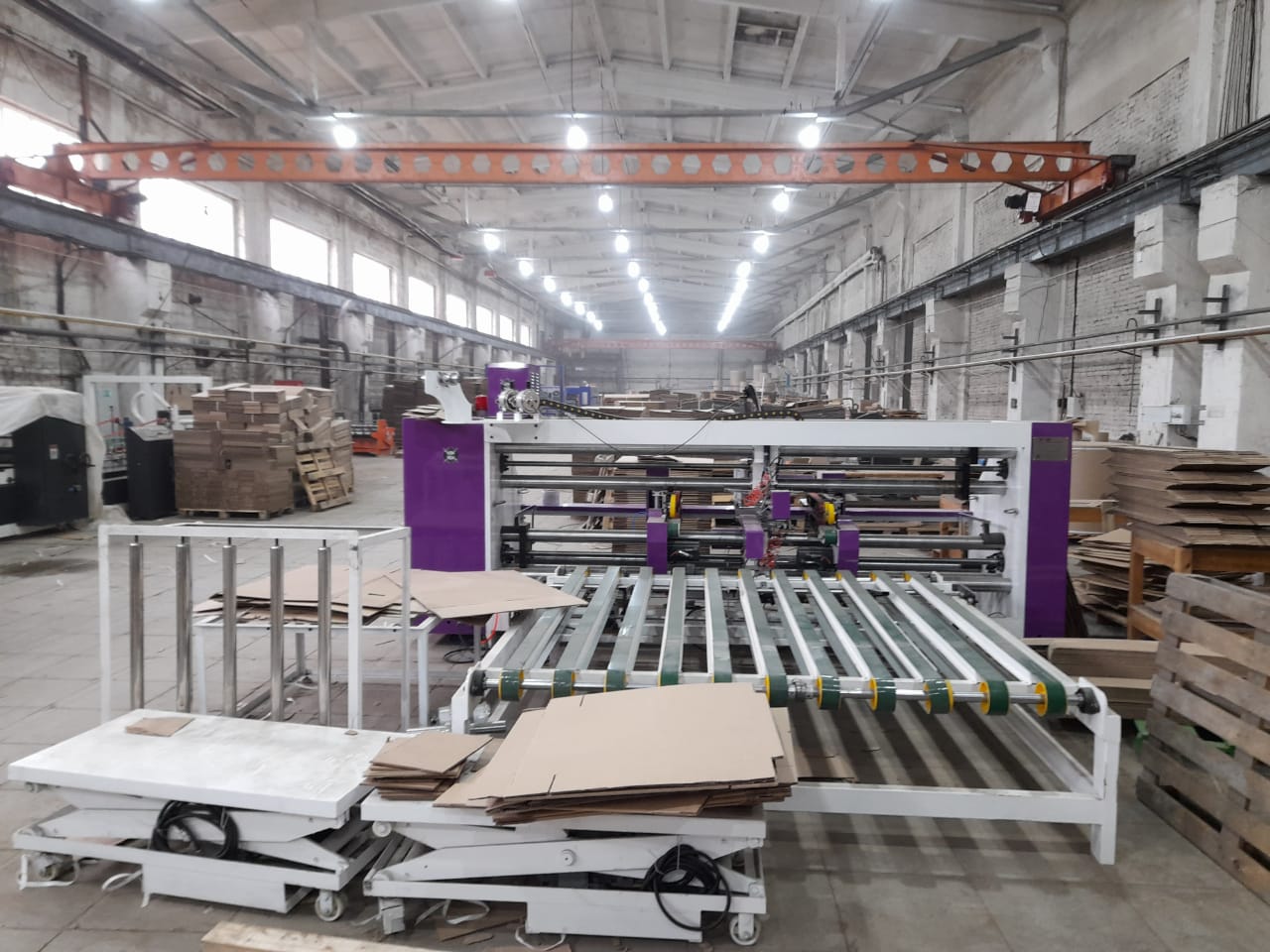

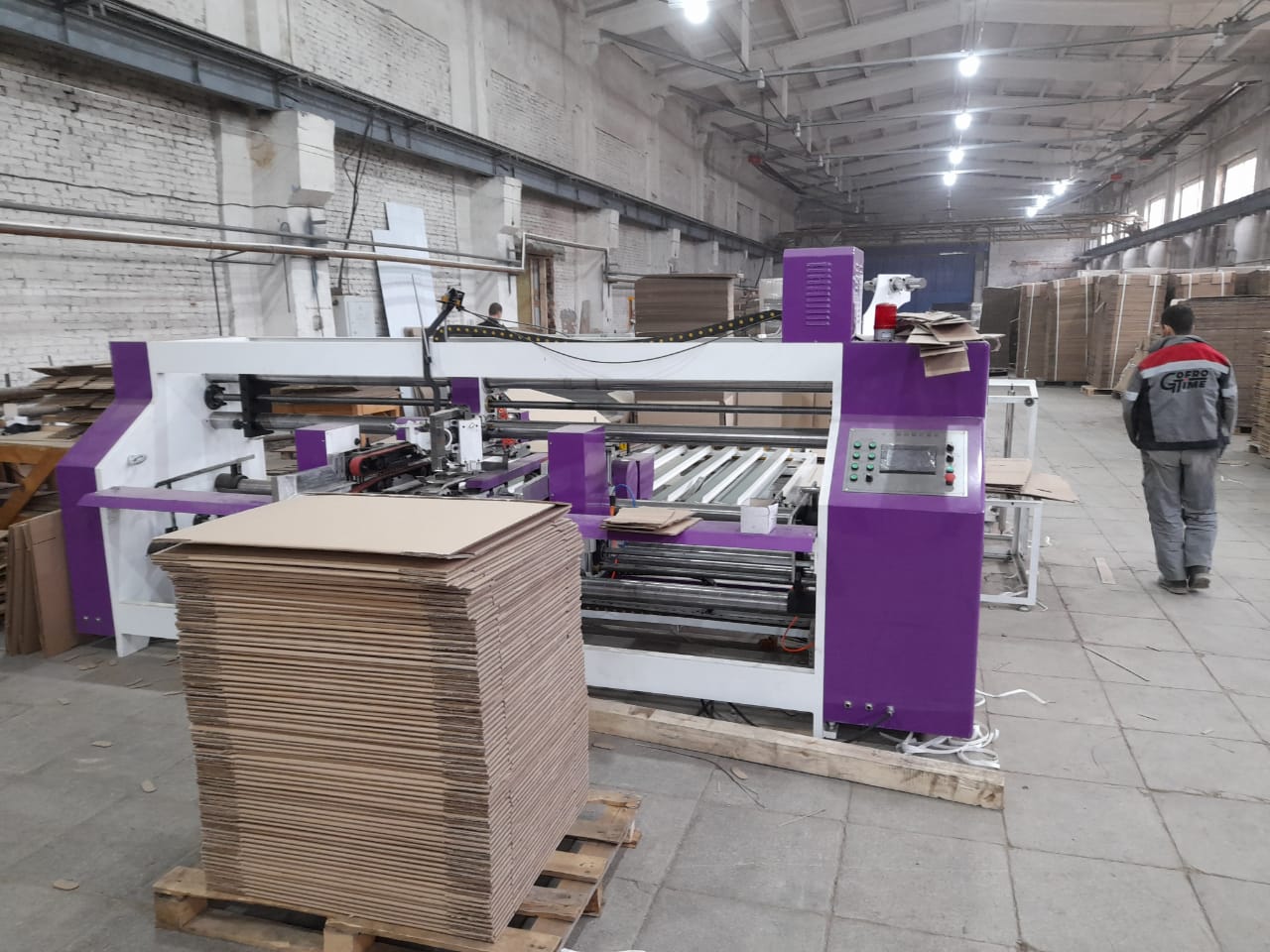

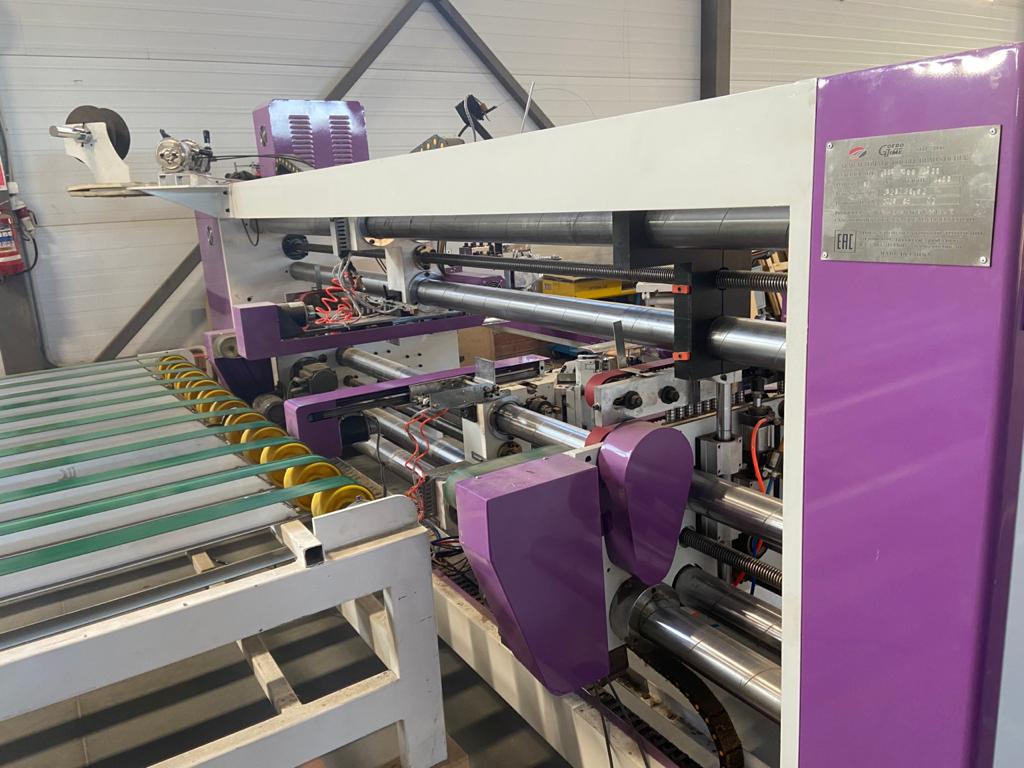

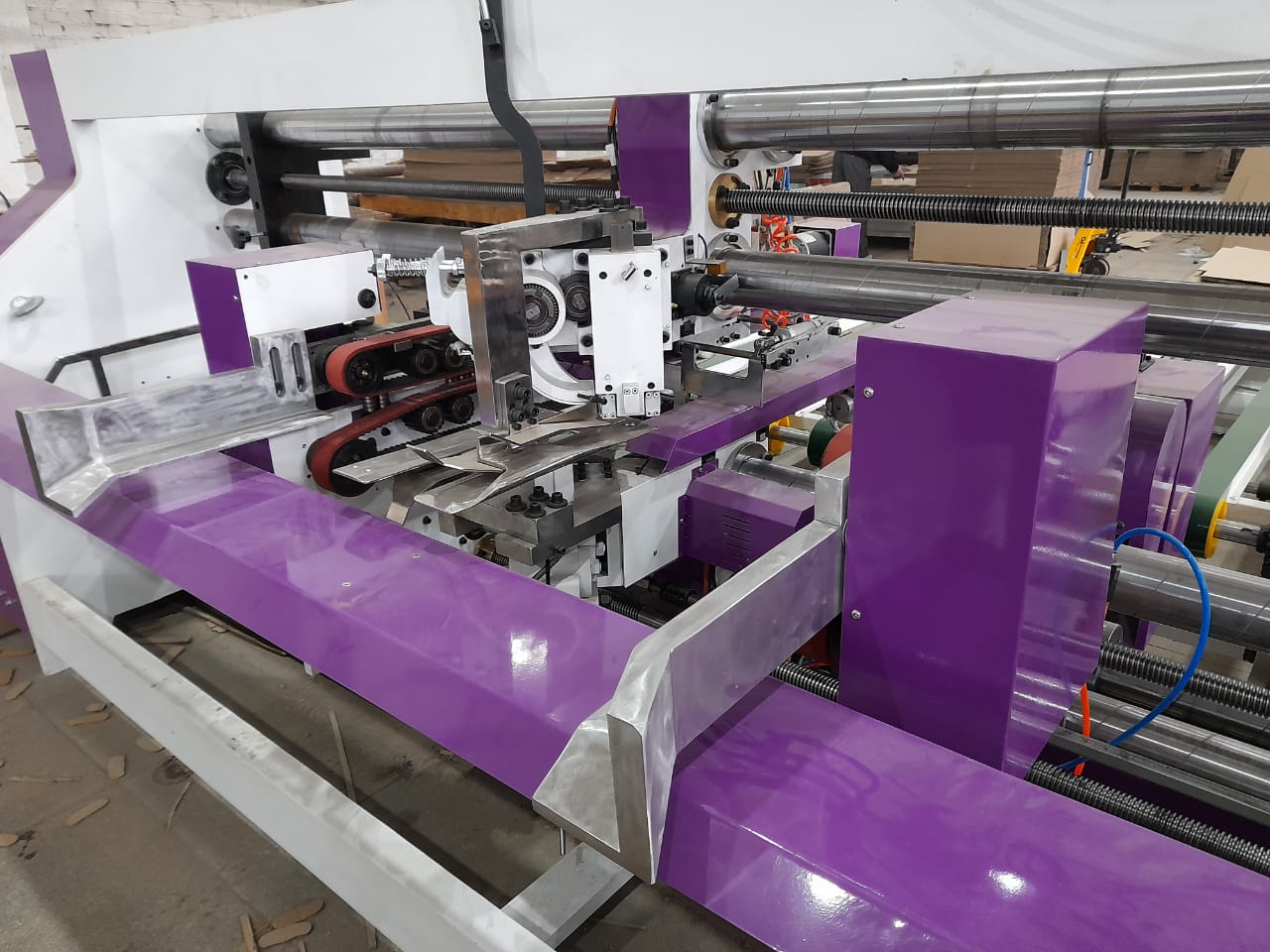

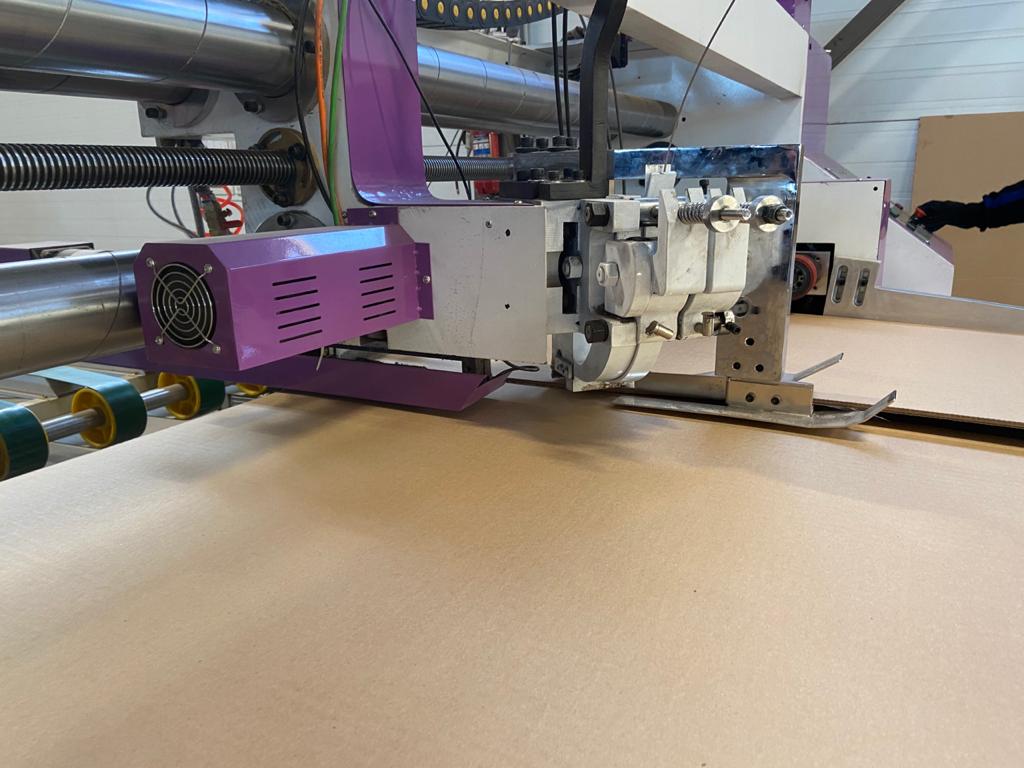

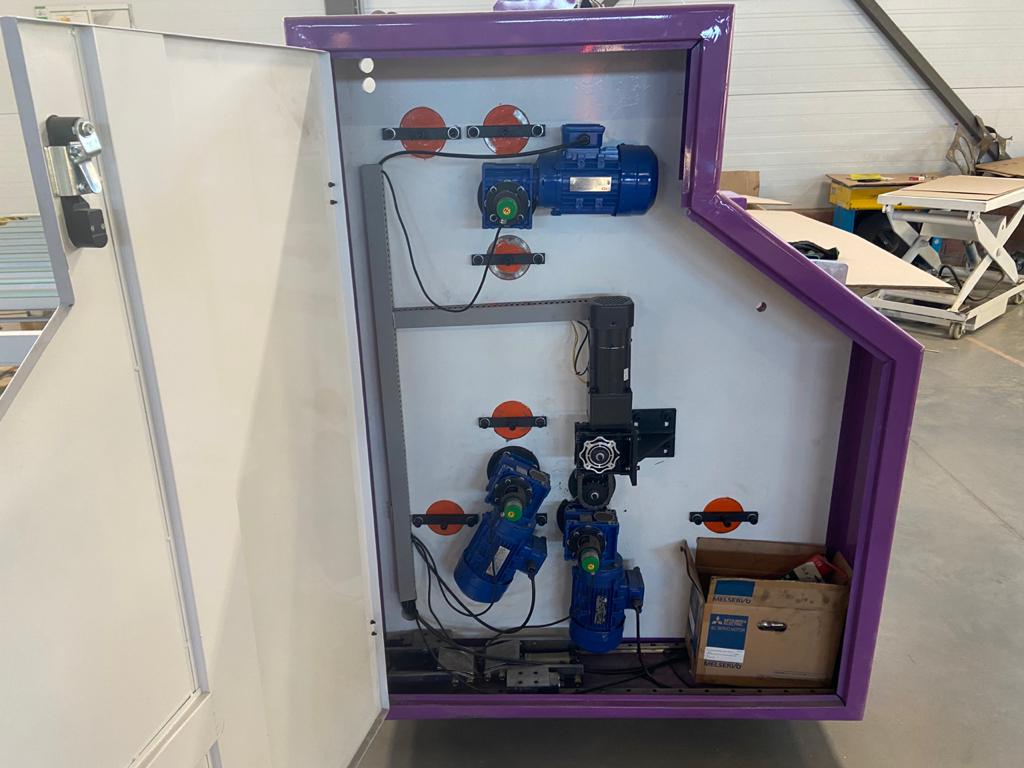

Фотографии
