Вакумно карданный гофропресс SFH-320 предназначен для производства двухслойного гофрокартона, путем склеивания плоского слоя (лайнера) и гофры, полученной путем прохождения второго плоского слоя (флютинга) через гофровалы. Теплоносителем гофропресса SFH-320 может быть только пар.
Техническое описание:
-
Рабочая ширина: 1400-2200 мм;
-
Макс. скорость: 150 м/мин;
-
Диаметр гофровалов: 320 мм. Валы изготовлены из высококачественной легированный стали марки Tungsten Carbide (Карбид Вольфрам), с применением прецизионной обработки. Поверхность валов хромирована;
-
Диаметр прижимного вала: 284 мм;
-
Диаметр клеевого вала: 240 мм;
-
Диаметр клеесъемного вала: 140 мм;
-
Диаметр преднагревательного вала: 402 мм;
-
Формирование гофры с вакуумным сопровождением;
-
Силовой привод размещен в отдельном отсеке, что исключает вибрацию и повышает стабильность работы оборудования;
-
Карданные передачи вращающего момента на гофровалы, прижимной вал и клеевую секцию;
-
Моторизированная регулировка ширины формата на клеепромазывающем вале;
-
Подвод и отвод клеенаносящей секции с помощью пневмопривода;
-
Подвод-отвод гофровалов с помощью пневмоцилиндров;
-
Полный пневматический контроль и управление работой гофропресса;
-
Гофровалы проходят термообработку и последующую шлифовку;
-
Растровый клеенаносящий вал;
-
Все валы гофропресса хромированные.
-
Мощность главного привода: 18,5 кВт;
-
Мощность привода вакуумной улитки: 11 кВт;
-
Мощность привода редуктора: 0,1 кВт;
-
Мощность привода регулировки клея на ширину полотна: 0,1 кВт x 2;
-
Мощность клеевого насоса : 2,2 кВт;
-
Мотор редутора: Chengbang (Тайвань);
-
Подшипники гофровалов и прижимного вала: Timken (США);
-
Электрические компоненты: Schneider (Франция);
-
Пневматический переключатель: Schneider (Франция);
-
Датчики: Omron (Япония);
-
Частотный преобразователь: Delta (Тайвань);
-
Интерфейс: WEINVIEW or MCGS (Тайвань);

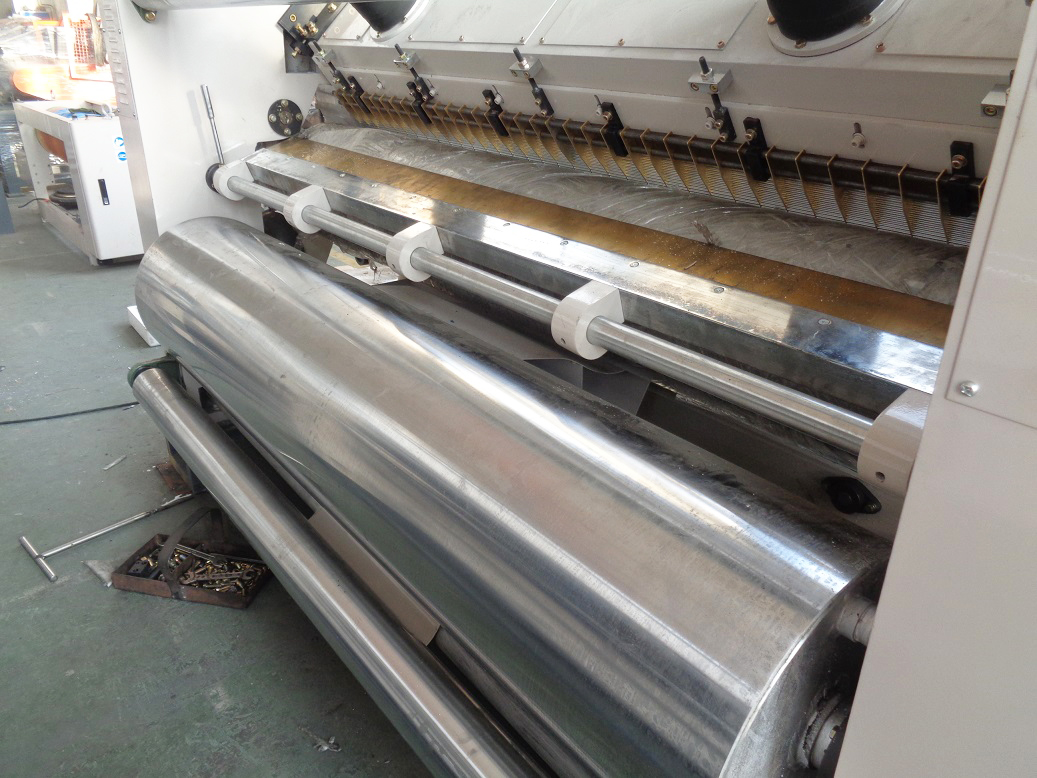

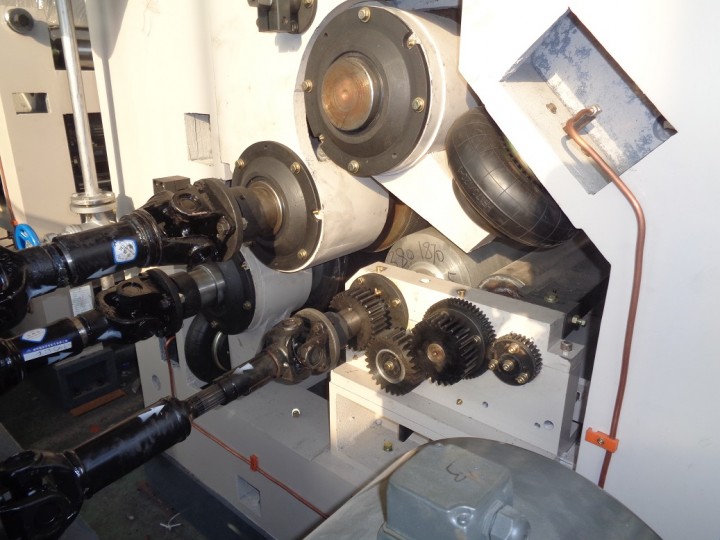

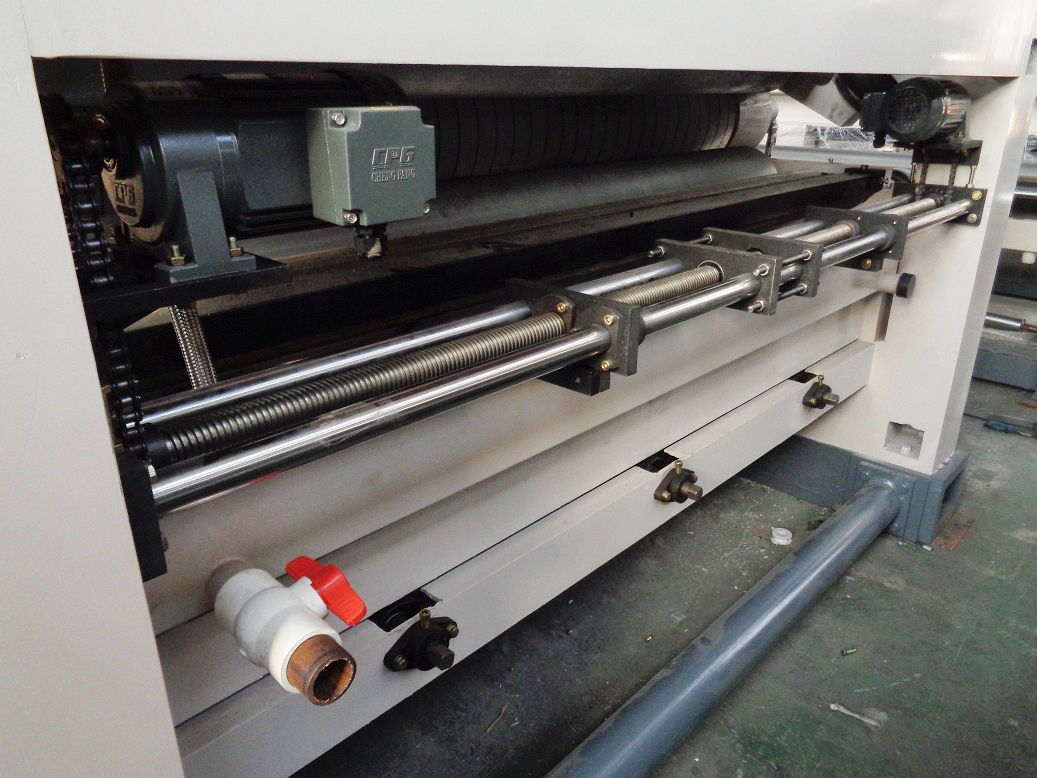

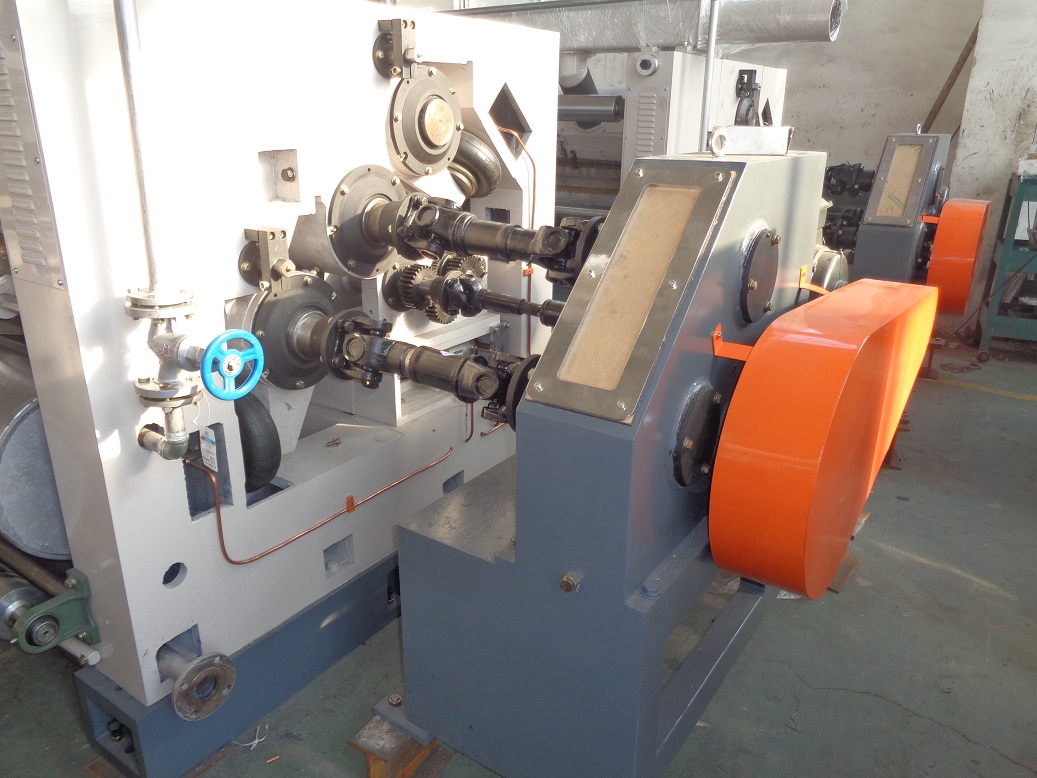

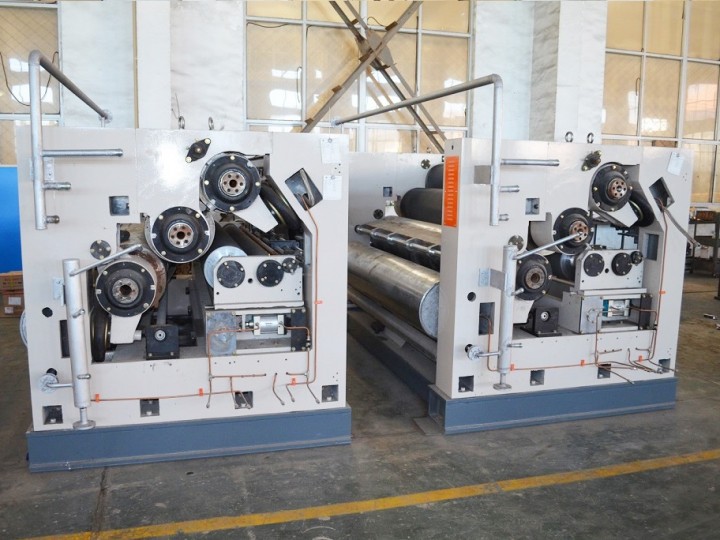

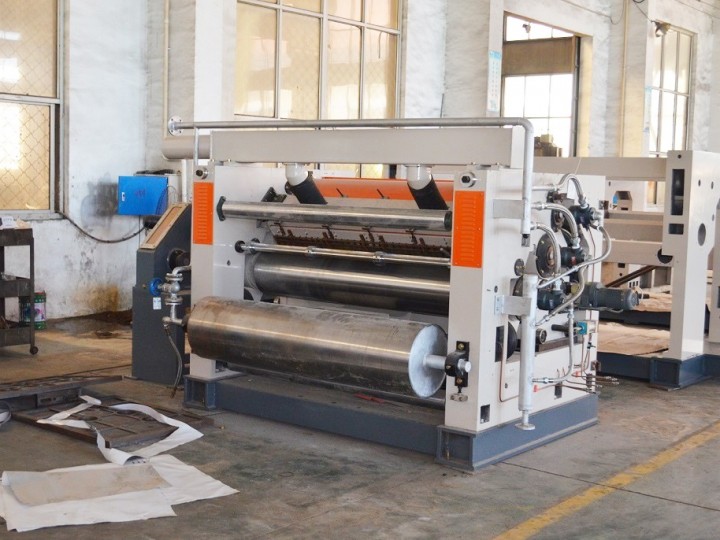

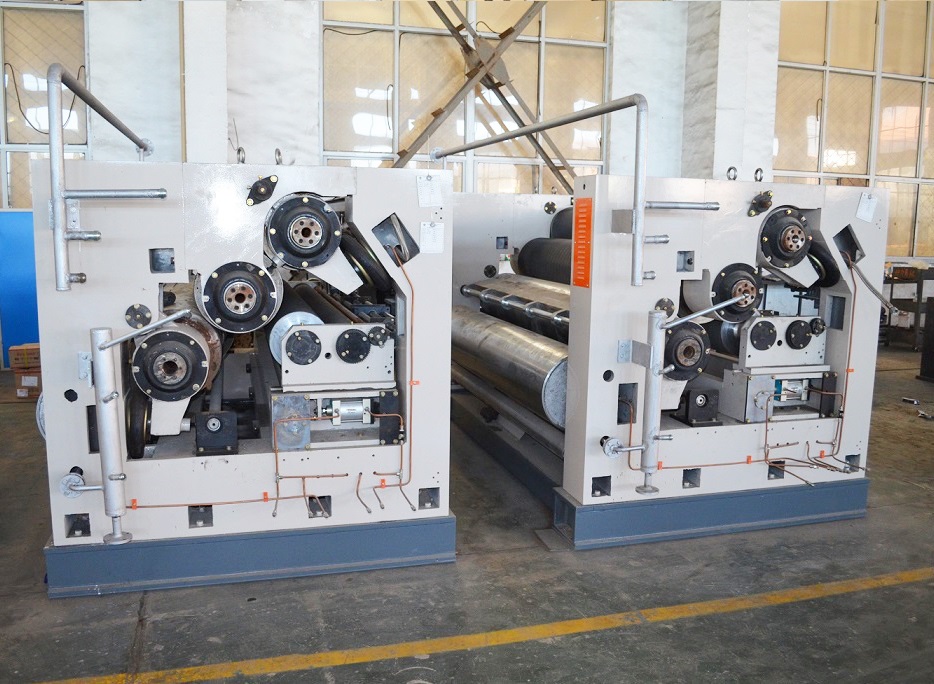

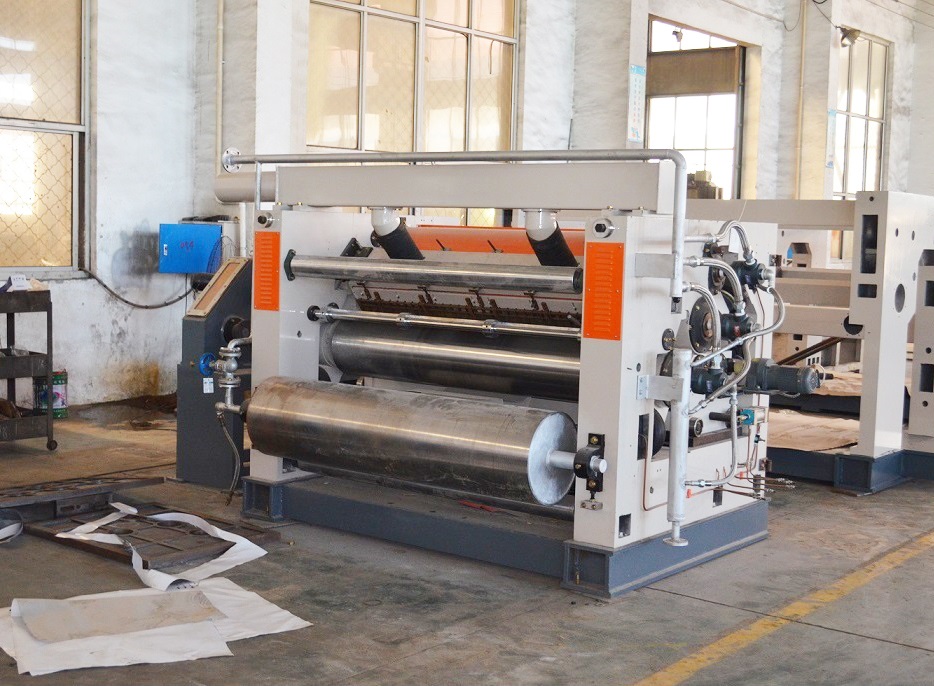

Фотографии узлов:
