Кассетный гофропресс SFH-360C/320C

Кассетный гофропресс SFH-360C предназначен для производства двухслойного гофрокартона, путем склеивания плоского слоя (лайнера) и гофры, полученной путем прохождения второго плоского слоя (флютинга) через гофровалы.  Теплоносителем гофропресса SFH-360 может быть только пар. Отличительной чертой модели SFH-360C является возможность смены гофровалов за 10 мин и большая производительность.

Техническое описание:

• Рабочая ширина: 1400/1600/1800/2200 мм;

• Макс. производительность: SFH-360C = 200м/мин, SFH-320C = 180м/мин;

• Нормальная рабочая скорость: SFH-360C = 180м/мин, SFH-320C = 160м/мин;

• Температура нагрева (°С): 160-200;

• Число 360 в название модели SFH-360C обозначает диаметр гофвалов. Соответственно у  SFH-320 диаметр гофровалов равен 320 мм. Валы изготовлены из высококачественной легированный стали. Поверхность валов хромирована;

• Диаметр прижимного вала: 415 мм;

• Диаметр клеевого вала: 269 мм;

• Диаметр клеесъемного вала: 153 мм;

• Диаметр преднагревательного вала: 400 мм;

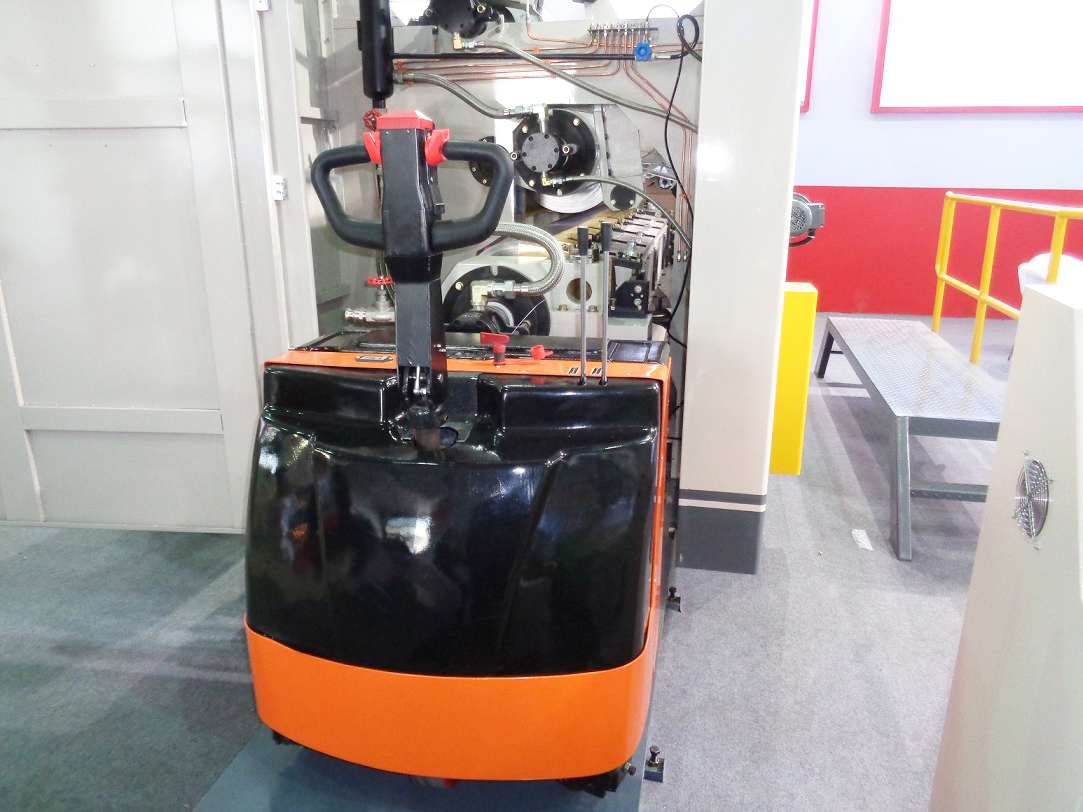

• Система  быстрой смены гофровалов «Quick change rolls» позволяет сменить кассету с гофровалами другого профиля за 10 мин. Кассета меняется при помощи тележки и фиксируется при помощи гидравлического мотора;

• Пневматический подвод гладкого и верхнего гофровалов. Микронастройка зазоров между валами с помощью эксцентрика;

• Автоматическая система циркуляции клея. Пресс оборудован устройством холостого вращения клеенаносящего вала для предотвращения засыхания в момент остановки линии;

• Вынесенный привод с подвесной карданной передачей обеспечивает отсутствие вибрации и стабильную работу пресса. Шестерни редуктора главного привода изготовлены из высококачественной легированной стали и погружены в масляную ванну, что обеспечивает тишину работы и продлевает срок службы;

• Пневматика гофропресса состоит полностью из импортных комплектующих компании «Airtac» , Тайвань;

• Устройство быстрой замены гофровалов кассетного типа;

• Диапазон температуры пара (ºС): 160~200;

• Диапазон давления пара: 0,8~1,3Mpa;

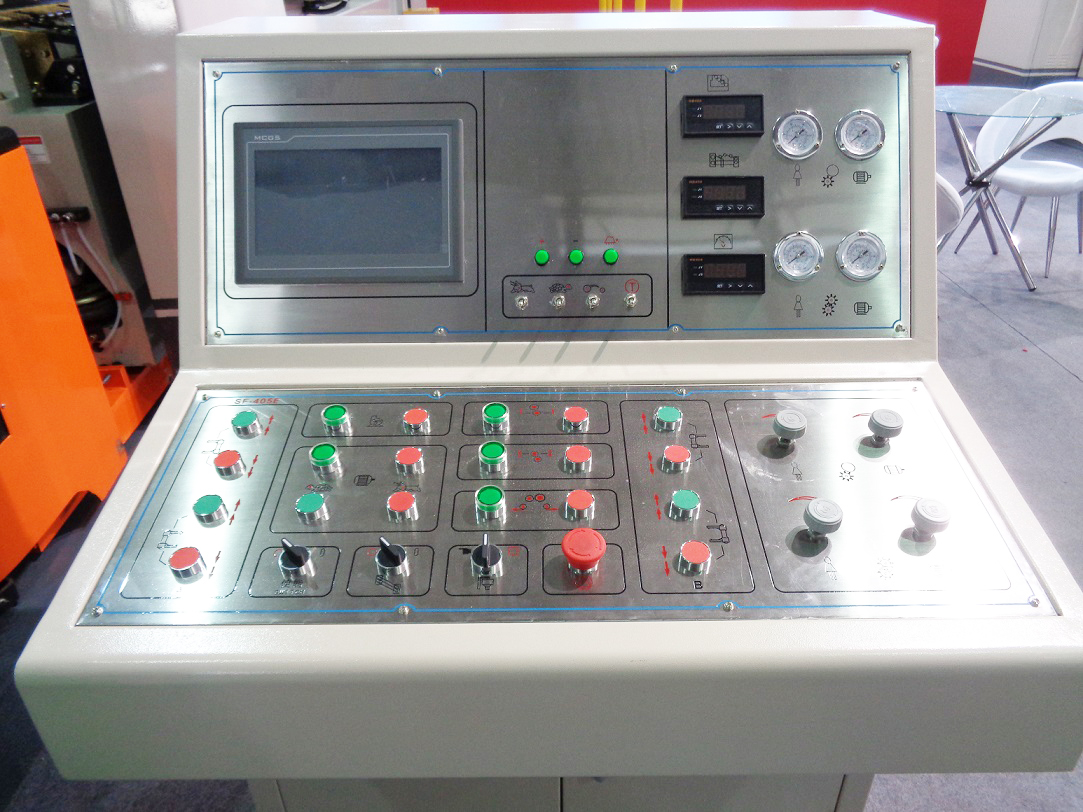

• Полностью компьютеризированный контроль с отображением всех зазоров на LCD мониторе;

• Подшипники пр-во Япония;

• Клеевая ванна изготовлена из нержавеющей стали;

• Моторизированная регулировка ширины клеенанесения;

• Автономное вращение клеевой секции при остановке главного привода, препятствующее высыханию клея;

• Цифровой дисплей для отображения объема клея с прогрессивной характеристикой величины клеевого зазора в зависимости от скорости гофропресса;

• Независимый силовой привод, изолированность станка от вибрации;

• Синхронная работа узлов гофрирования и клеепромазывания обеспечивается электроникой;

•  Автоматическая циклическая система подачи клея, электроприводная  регулировка объема клея;

• Пневматическая регулировка прижима валов;

• В гофропрессе используется консистентная смазка, а так же жидкая принудительная система смазки;

• Смена кассеты гофровалов происходит в течение 10 минут, система с моторизированной загрузкой кассеты, фиксацией и съемом;

• Пневматические замки для крепления клеевой каретки;

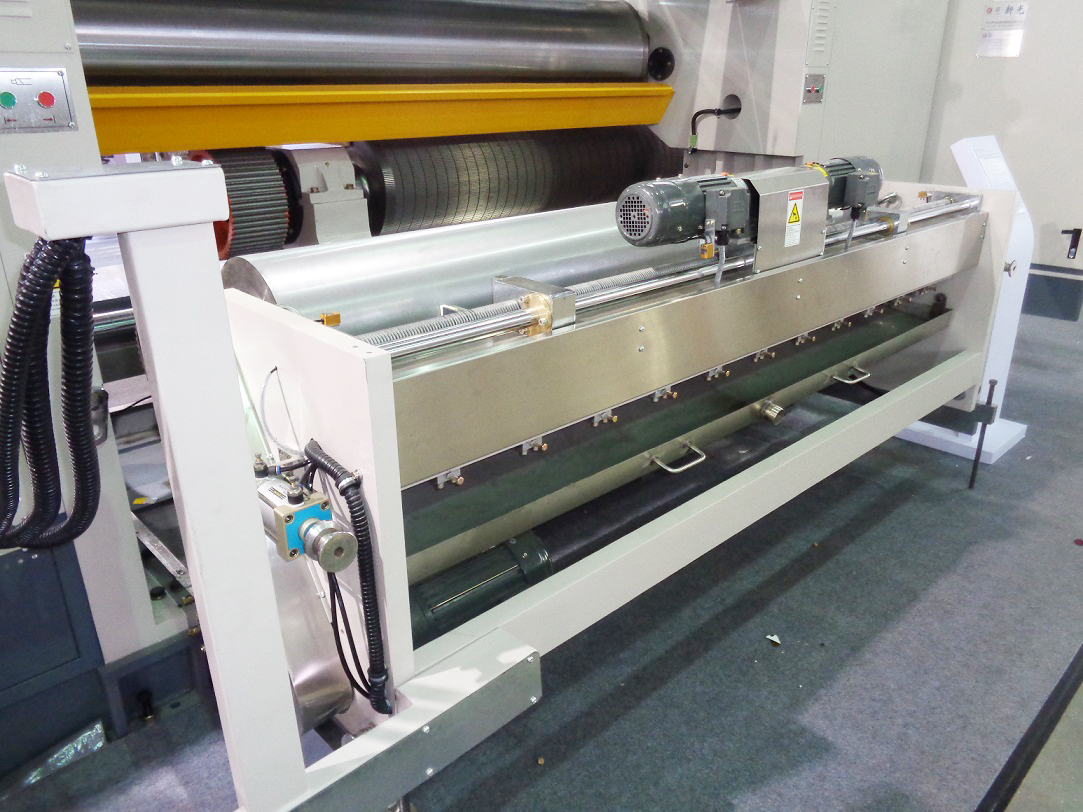

• Подвижный узел клеенанесения легко обслуживается и промывается.

• Мощность главного привода: 30 кВт;

• Мощность привода вакуумной улитки: 15 кВт;

• Мощность привода толкателя клея: 0,09 кВт;

• Мощность привода регулировки клея на ширину полотна: 0,2 кВт x 2;

• Мощность клеевого насоса : 2,2 кВт;

• Мощность привода подачи клея: 3,7 кВт;

• Мотор редутора: CPG (Тайвань);

• Подшипники гофровалов и прижимного вала: Timken (США);

• Пневматические цилиндры: AirTac (Тайвань);

• Электрические компоненты: Schneider (Франция);

• Пневматический переключатель: Schneider (Франция);

• Датчики позиционирования: Autonics (Корея);

• Частотный преобразователь: Delta (Тайвань);

• Интерфейс: WEINVIEW (Тайвань);

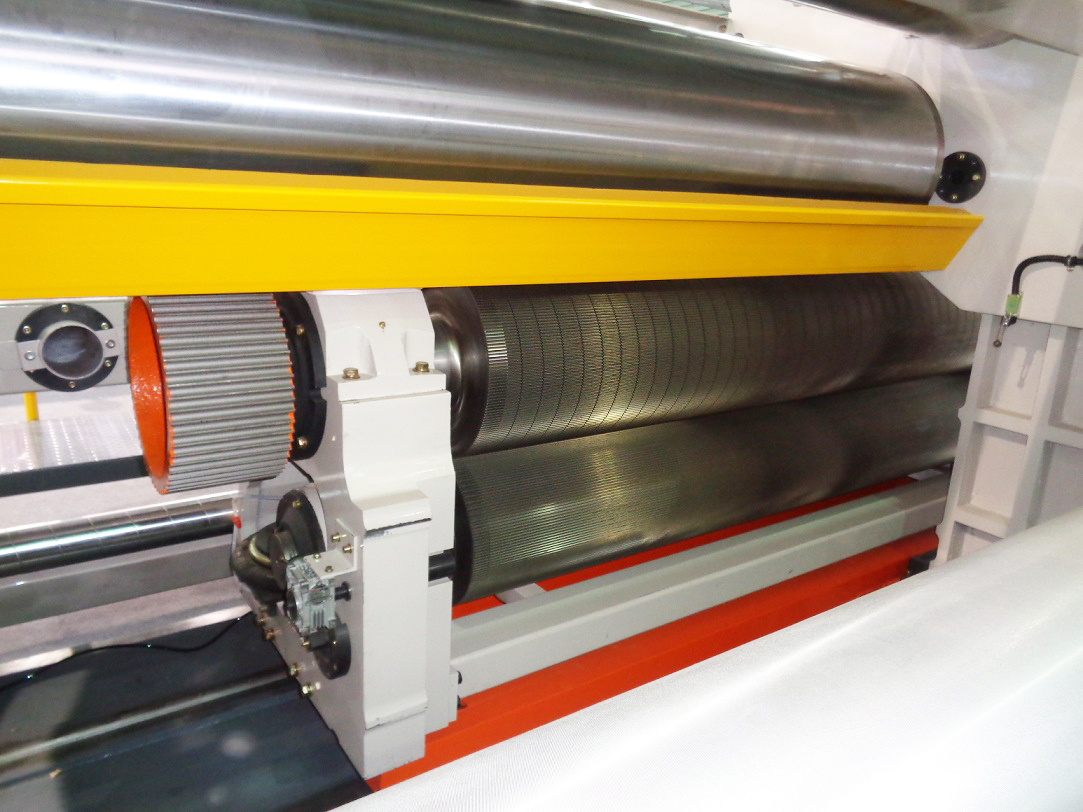

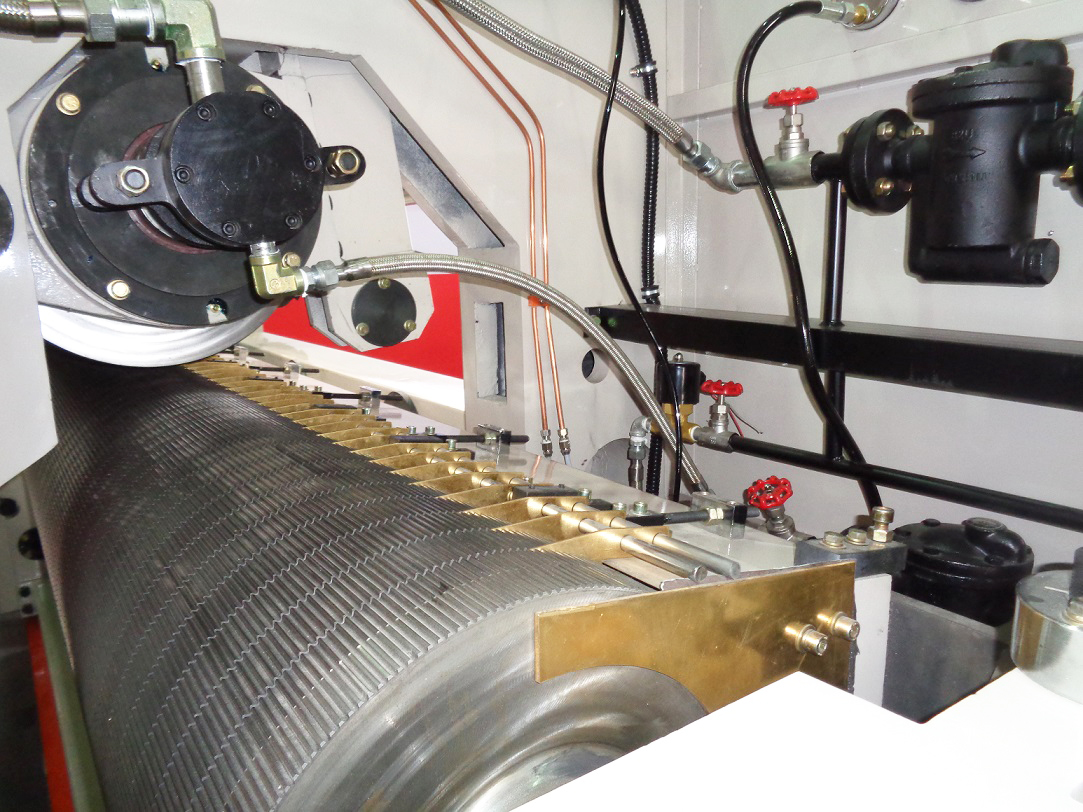

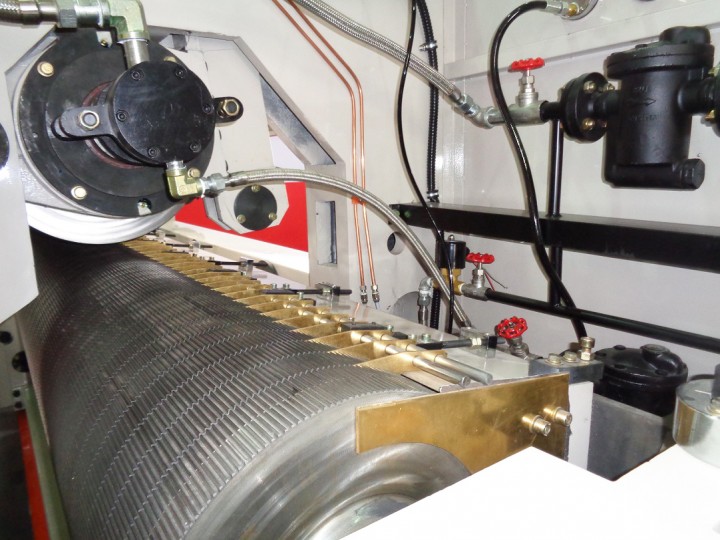

Фотографии узлов:

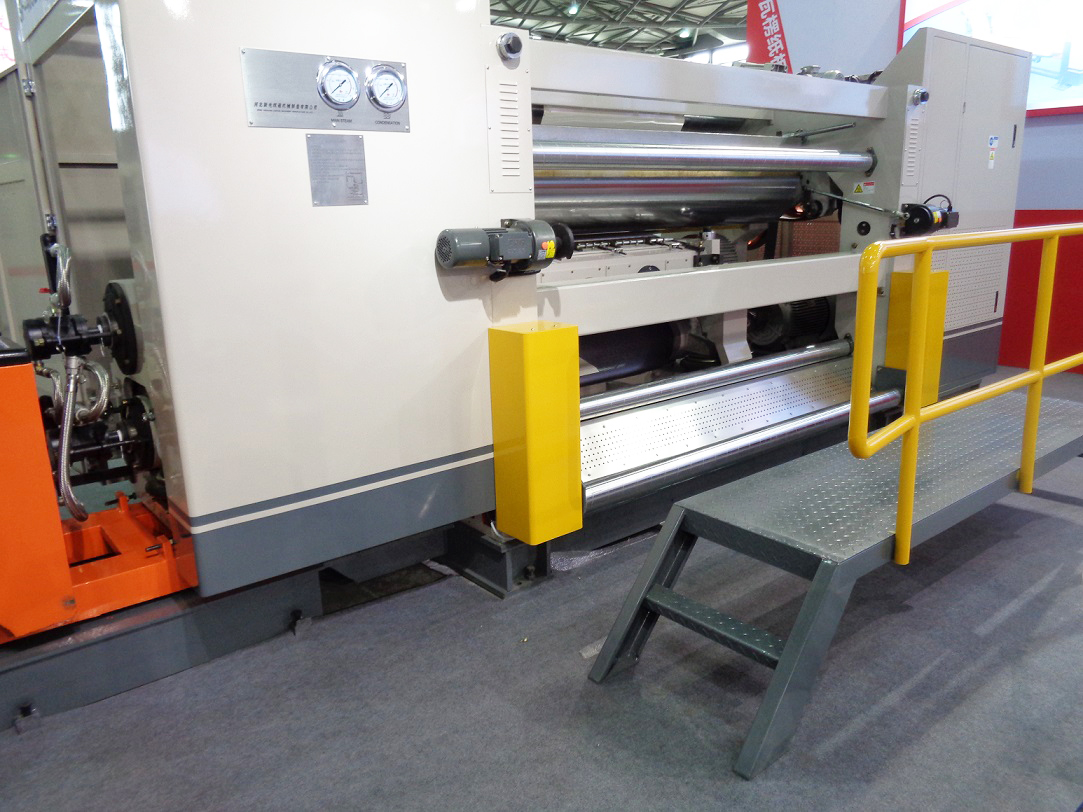

Гофропресс SFH-360С
