Вакумно карданный гофропресс SFH-280M предназначен для производства двухслойного гофрокартона, путем склеивания плоского слоя (лайнера) и гофры, полученной путем прохождения второго плоского слоя (флютинга) через гофровалы. Теплоносителем гофропресса SFH-280M является масло, нагретое посредством электрических тенов. Главное отличие от гофропресса SFH-280 - это наличие системы масляного нагрева, что позволяет увеличить производительность при электрическом нагреве до 80 м/мин и повысить качество получаемого гофрокартона.
Техническое описание:
-
Рабочая ширина: 1400-2200 мм;
-
Макс. скорость: 80 м/мин;
-
Теплоноситель: Масло (электричество);
-
Рабочая скорость: 60-70 м/мин;
-
Диаметр гофровалов: 280 мм. Валы изготовлены из высококачественной легированный стали марки 48 CrMo. Поверхность валов хромирована;
-
Диаметр прижимного вала: 284 мм;
-
Диаметр клеевого вала: 215 мм;
-

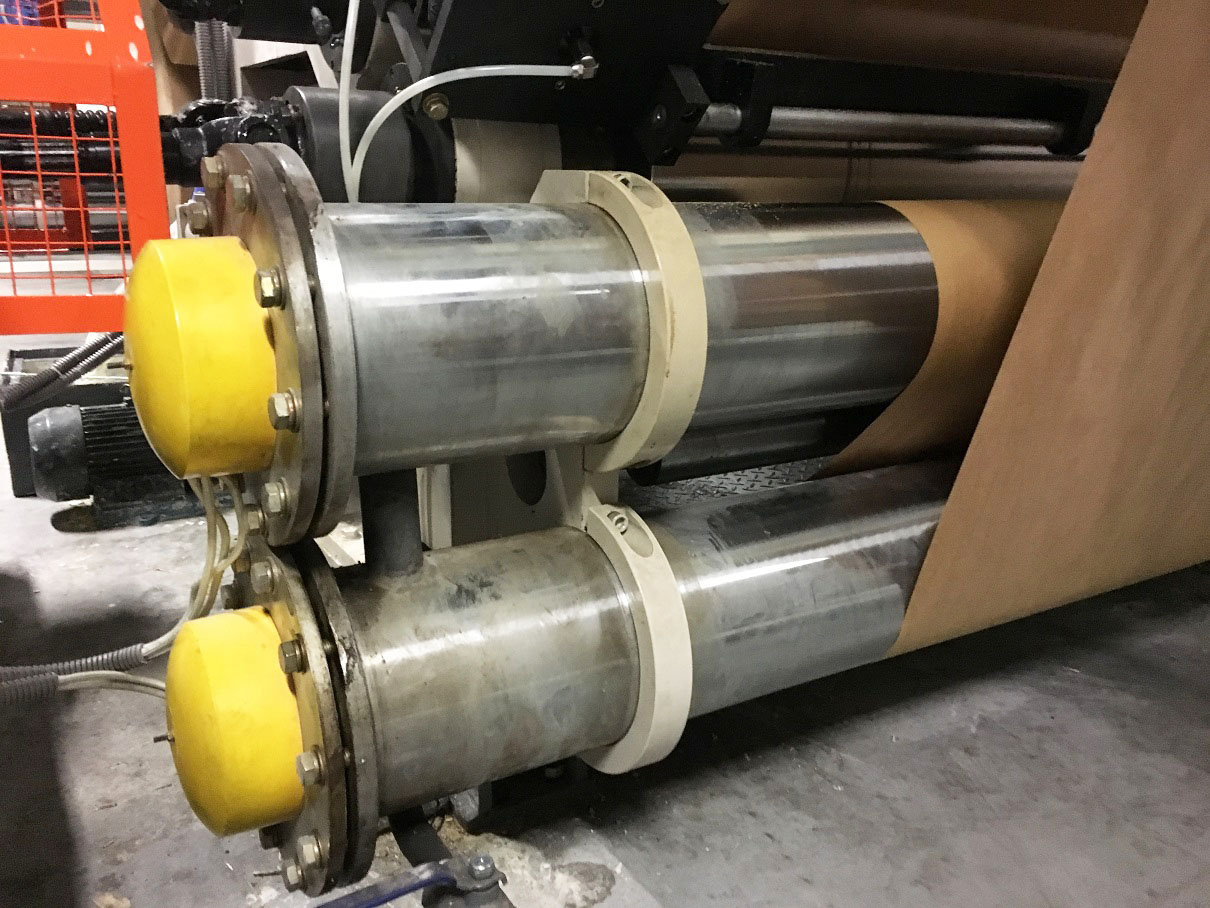

Диаметр преднагревательного вала: 320 мм;
-

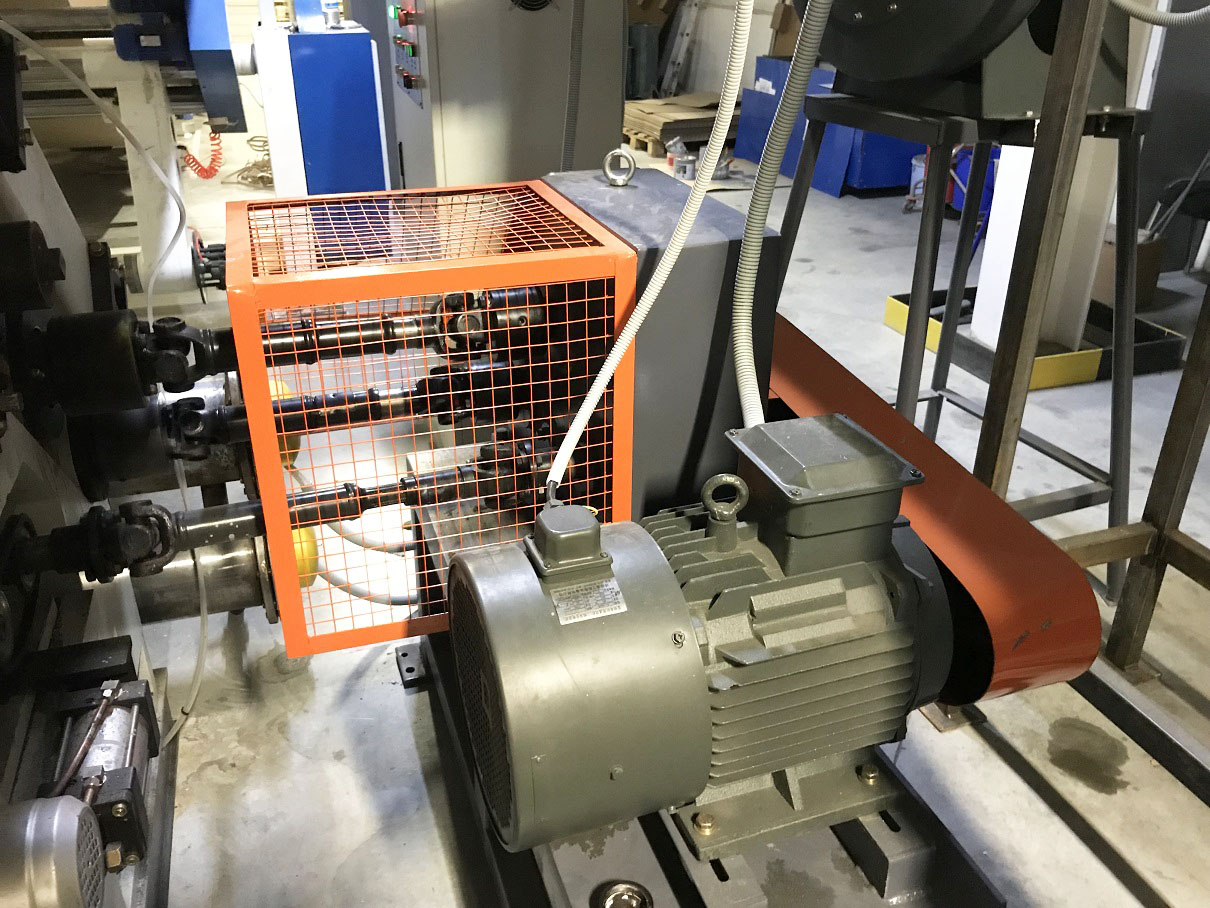

Вынесенный привод с подвесной карданной передачей обеспечивает отсутствие вибрации и стабильную работу пресса. Шестерни редуктора главного привода изготовлены из высококачественной легированной стали и погружены в масляную ванну, что обеспечивает низкий уровень шума и продлевает срок службы;
-
Микронастройка зазоров между валами с помощью эксцентрика;
-
Автоматическая система циркуляции клея. Гофропресс оборудован устройством холостого вращения клеенаносящего вала для предотвращения засыхания в момент остановки линии;
-
Пневматический подвод клеевой пары. Моторизированная регулировка клеевой ванны на ширину формата;
-
Микронастройка зазора между клеенаносящим и нижним гофровалом, клеенаносящим и дукторными валами;
-
Система масляного нагрева;
-
Мощность главного привода: 7,5 кВт;
-
Мощность привода вакуумной улитки: 7,5 кВт;
-
Мощность масляного насоса : 3 кВт;
-
Мощность нагрева: 100 кВт;
-
Масляные шланги и головки: Quanzhou Yujie (Китай);
-
Подшипники: Zhejiang Wanxiang (Китай);
-
Вакуумная улитка: Zhejiang Wanxiang (Китай);
-
Пневматические цилиндры и клапаны: Zhejiang sonor CSM (Китай);
-
Электрические компоненты: Schneider (Франция);

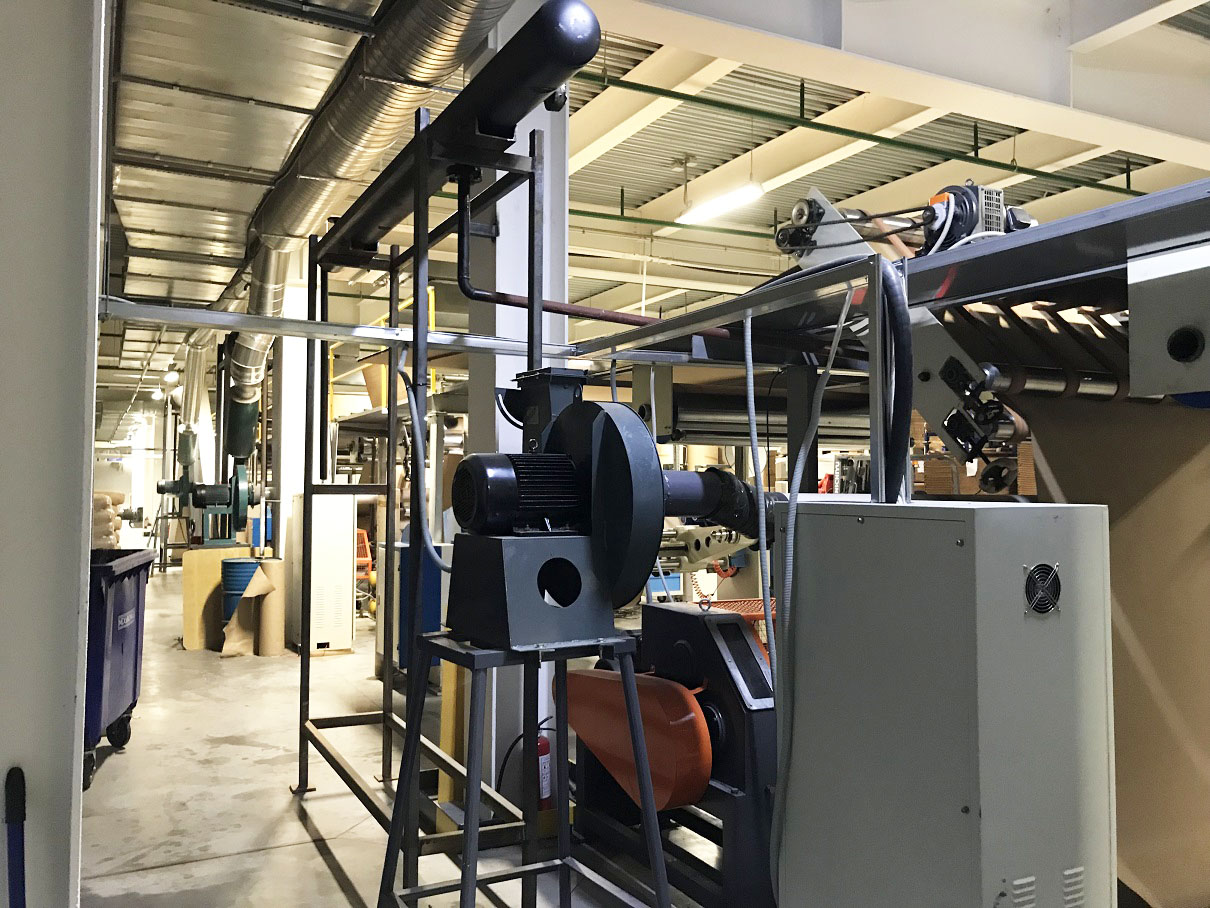

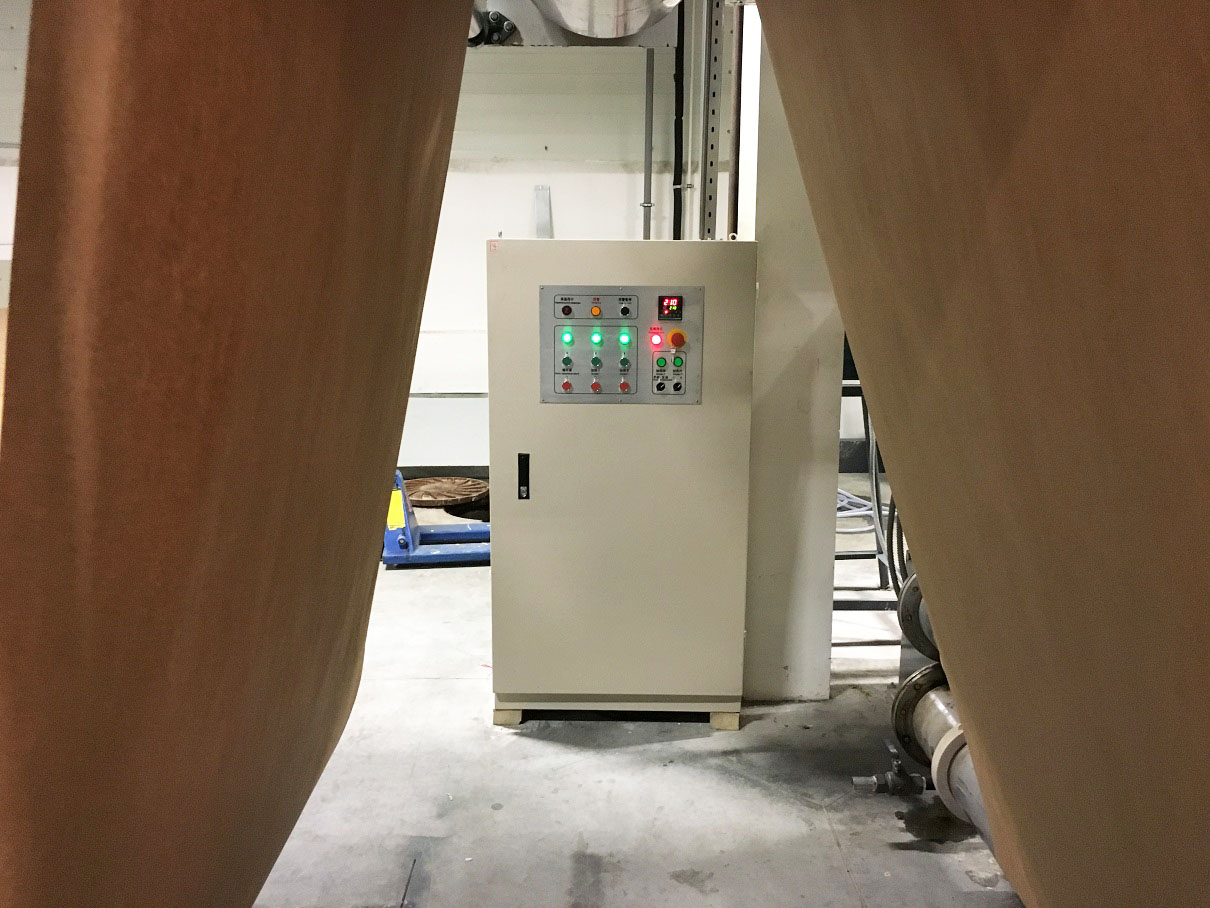

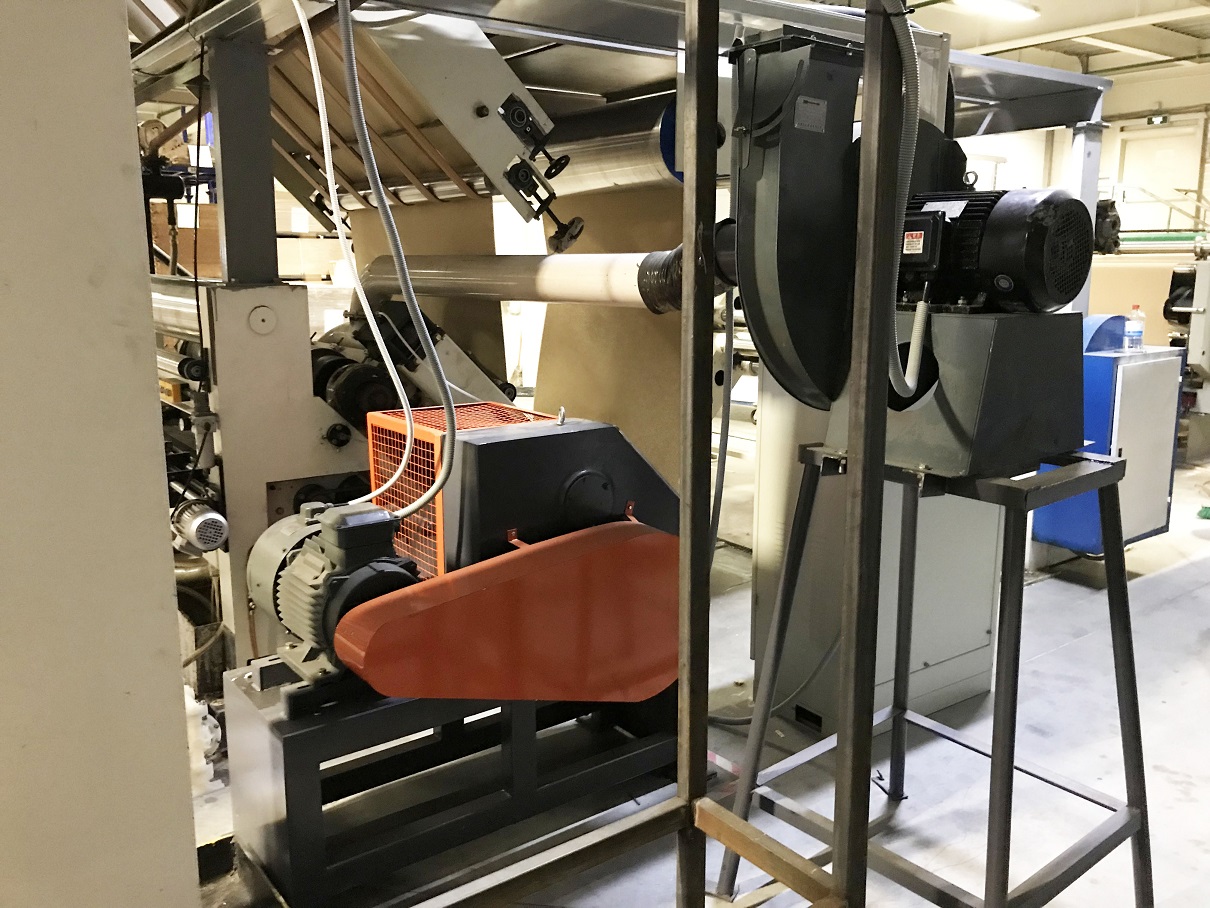

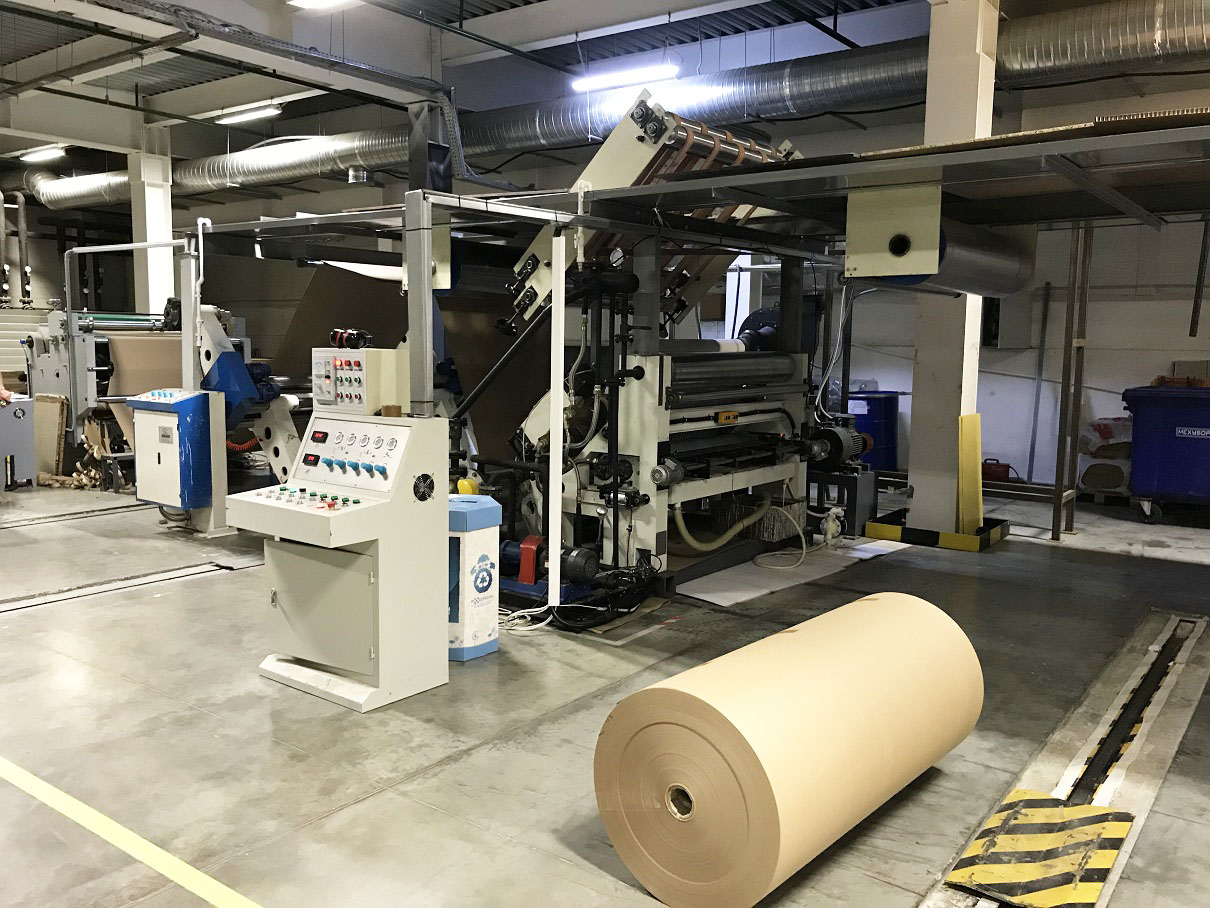

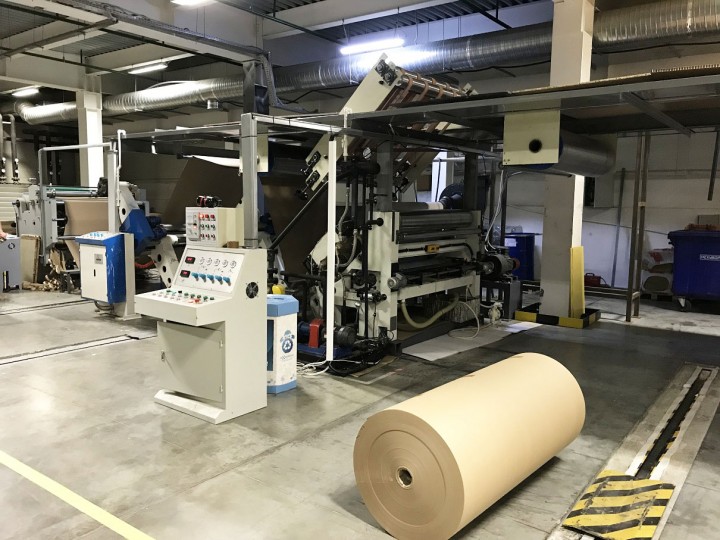

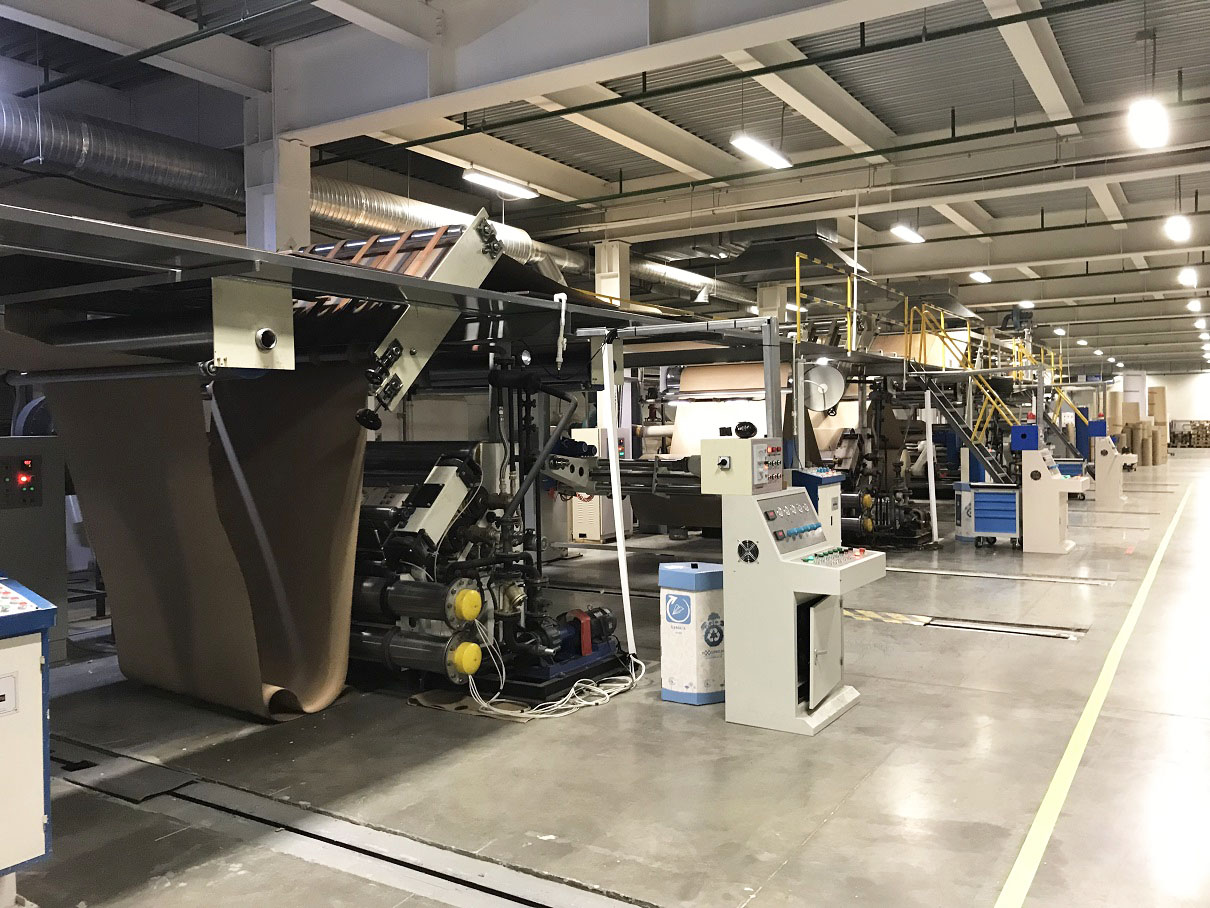

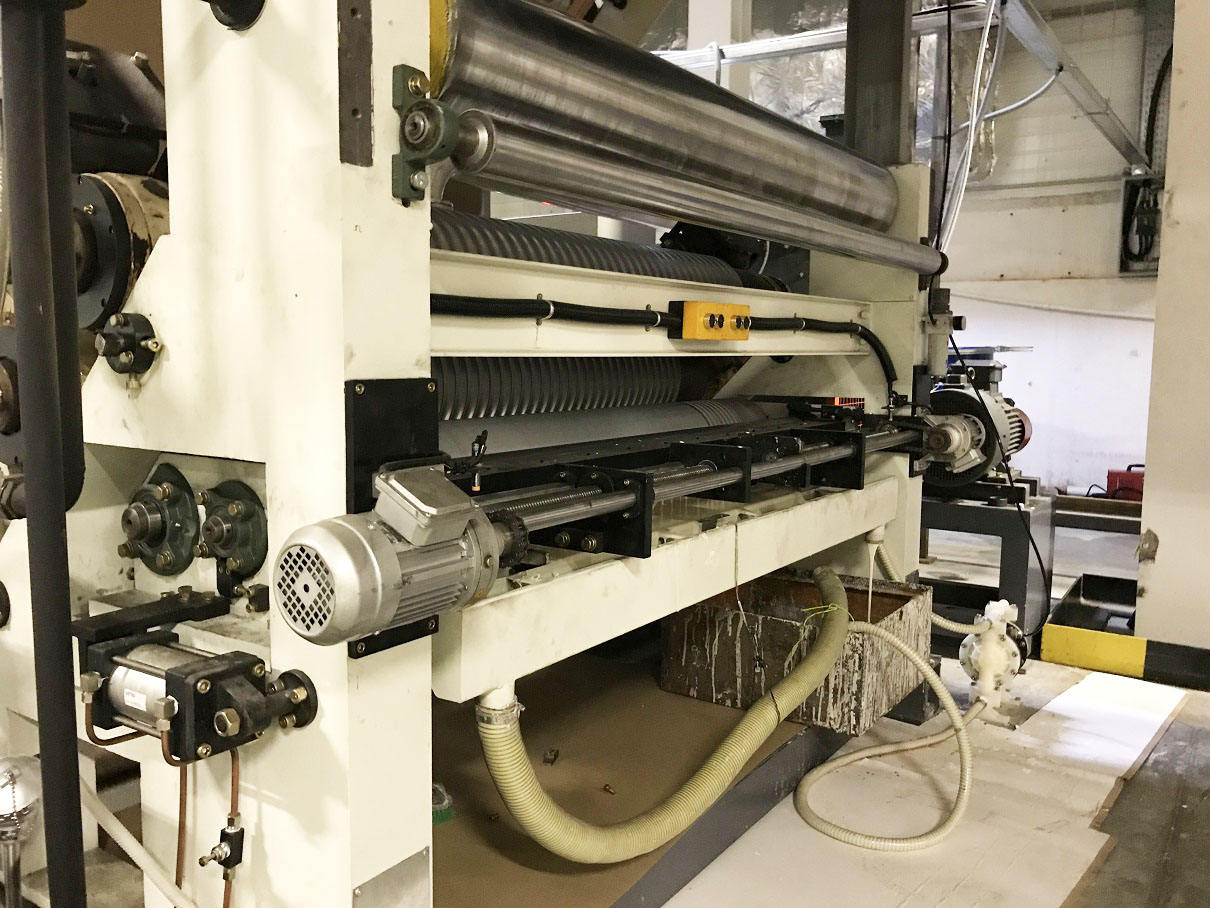

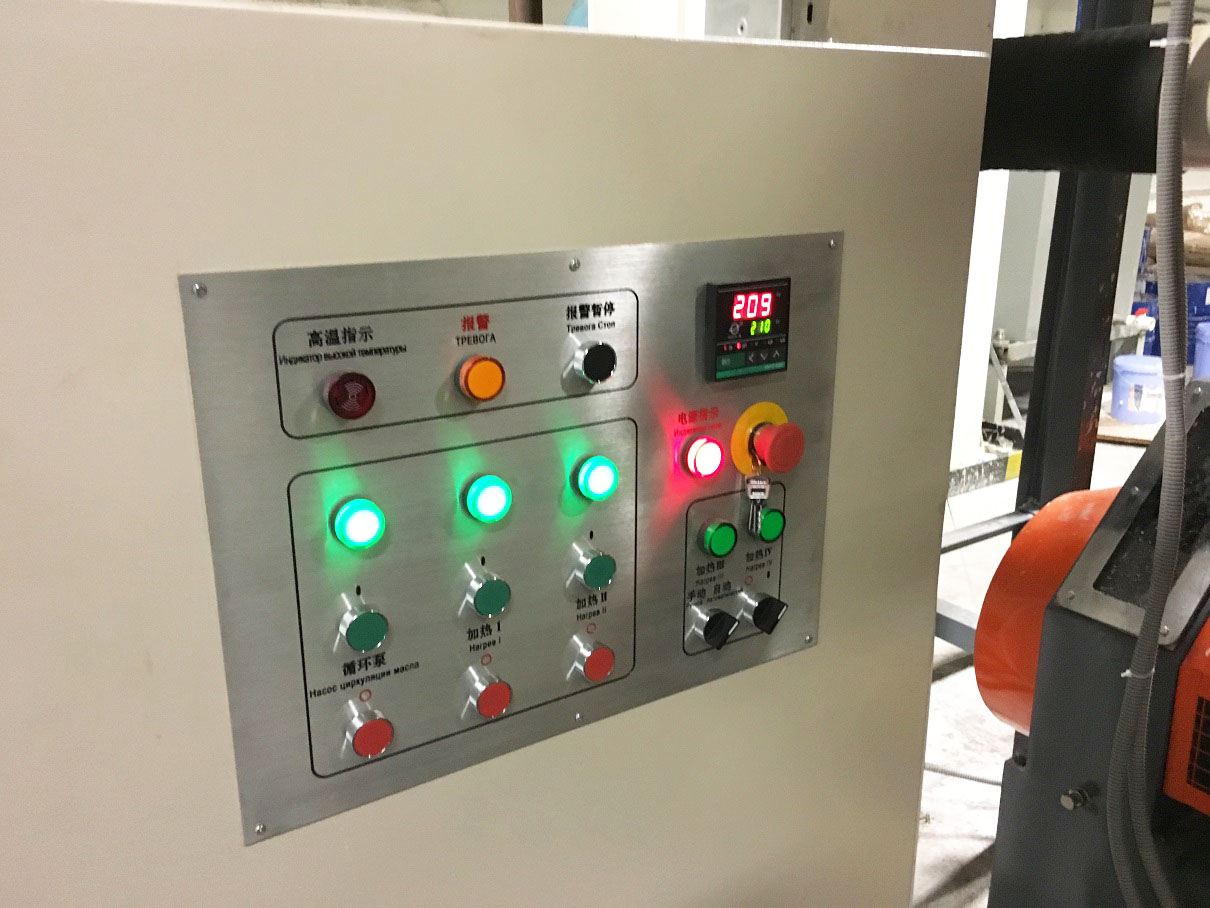

Фотографии узлов:
Видео:
