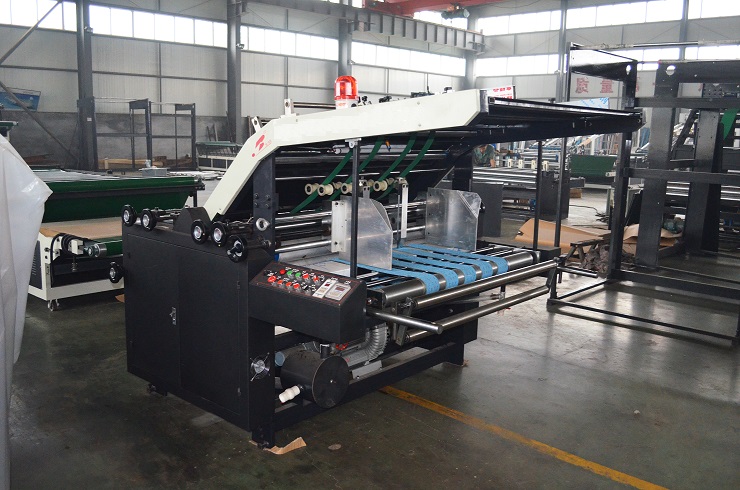

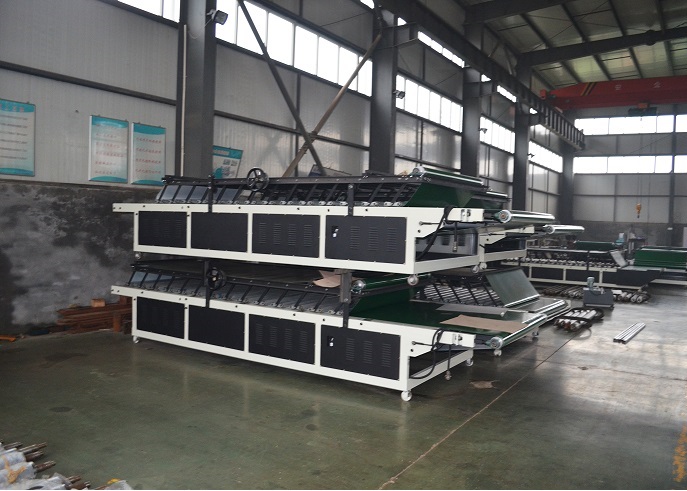

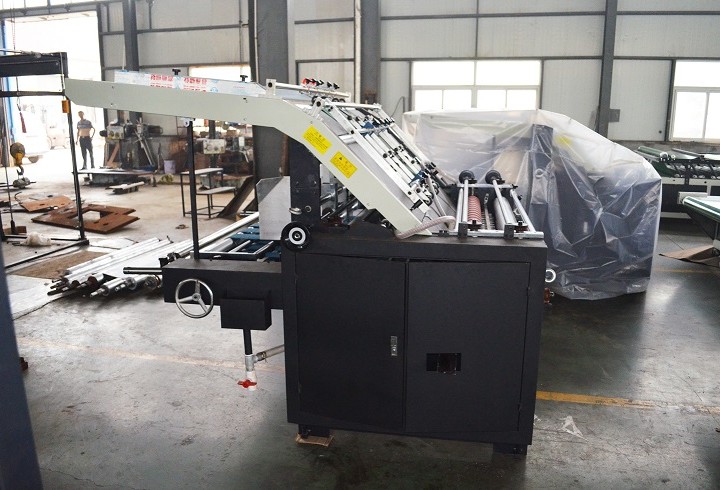

Полуавтоматическая кашировальная линия TM-C

На станках серии TM-C подача нижнего листа (основы) производится в автоматическом режиме. Подача верхнего листа производится в ручном режиме.

Полуавтоматическая кашировальная линия TM-C предназначена для склейки гофрокартона и бумаги или бумаги и картона.

Линия FM сформирована по модульному принципу и состоит из следующих секций:

• Cекция подачи, совмещенная с клеевым узлом;

• Транспортер готовой продукции;

Каширование картона — распрастраненный и эффективный способ получения красочного полноцветного изображения на толстом картоне или многослойном гофрокартоне.

Принцип каширования состоит в склеивании основы, в качестве которой служит картон или гофрокартон с листом, на который предварительно нанесено изображение. В итоге мы получаем картон или гофрокартон с нанесенным изображением высокого качества..

Технические характеристики

Особенности конструкции

• На кашировальных линиях серии TM-C подача нижнего листа (основы) производится в автоматическом режиме;

• Подача основы осуществляется при помощи вакуумных ремней. Используется картон, двух-, трех- или пятислойный гофрокартон, профиля A,B,E,F;

• Низкая степень износа подающих ремней;

• Подача верхнего листа осуществляется оператором вручную;

• Имеется возможность настройки линии в безостановочном режиме;

• Станина изготовлена из  высококачественной легированной  стали;

• Вместо традиционных цепных используется привода на основе высококачественных зубчатых ремней, благодаря чему достигается низкий уровень шума и хорошая точность склеивания;

• Регулируемая настройка скорости работы линии;

• Автоматический отсчет количества заготовок;

• Использование специального клеенаносящего вала с нанесением гравировкой и системой точной настройки толщины наносимого клея, позволяют получить высокое качество клеевого покрытия;

• Высокая производительность;

• Двигатель “TECO”, Taiwan;

• Подшипники “HRB”, China;

• Транспортерные ремни “Senli”, Germany;

• Электрокомплектующие “SIEMENS”, Germany;

• Частотный преобразователь “Delta”, Taiwan;

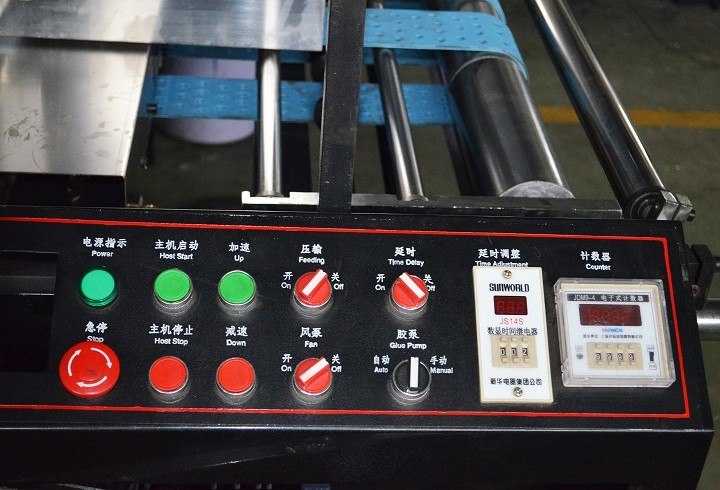

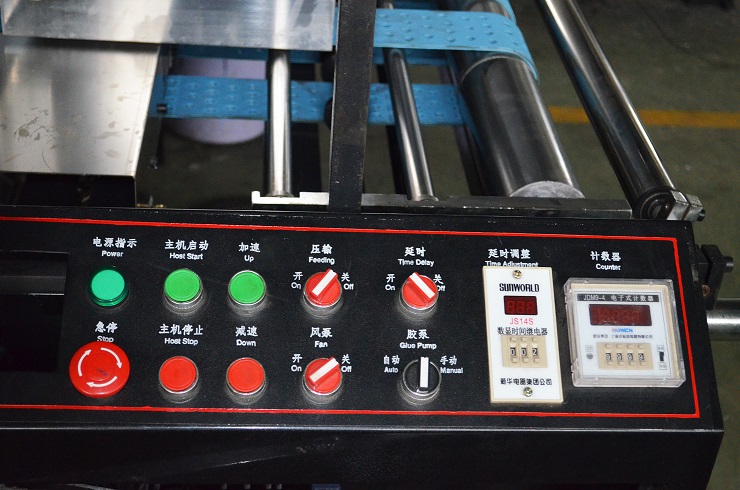

• Cенсорный дисплей “Delta”, Taiwan;

• Русифицированное меню;

Описание каждой секции

• Cекция подачи заготовок, cовмещенная с клеевым узлом
• Транспортер готовой продукции

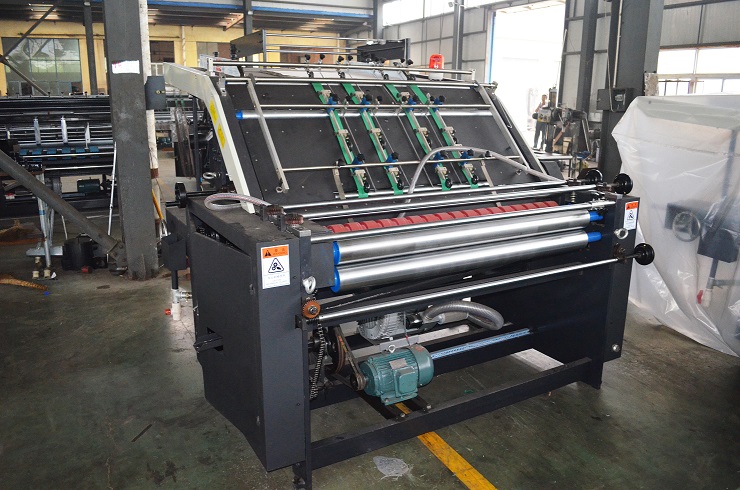

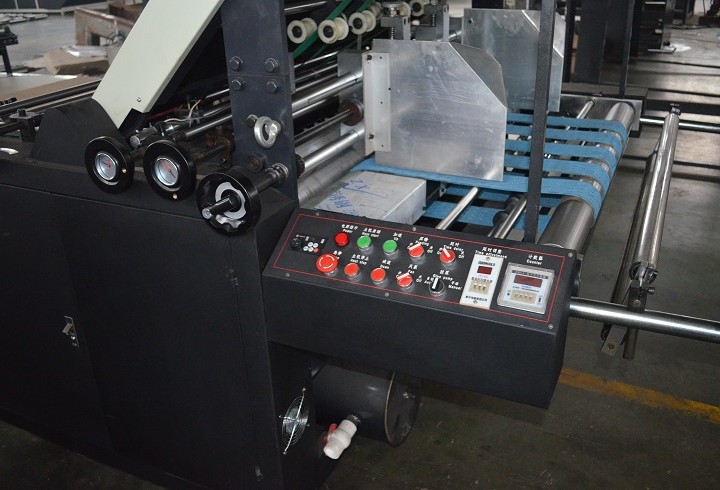

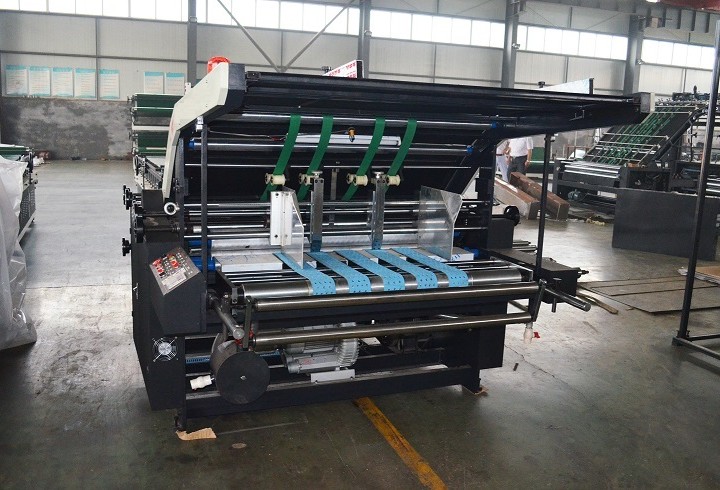

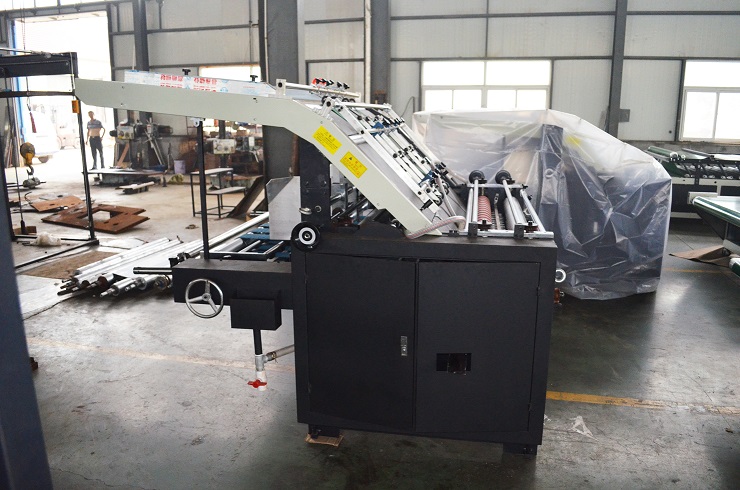

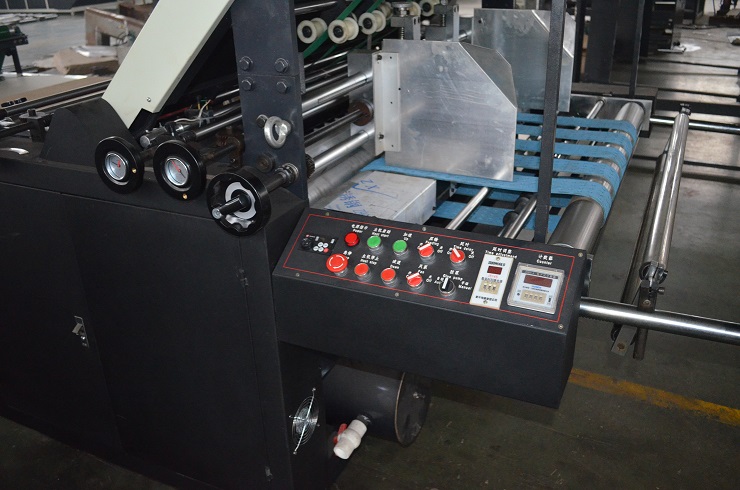

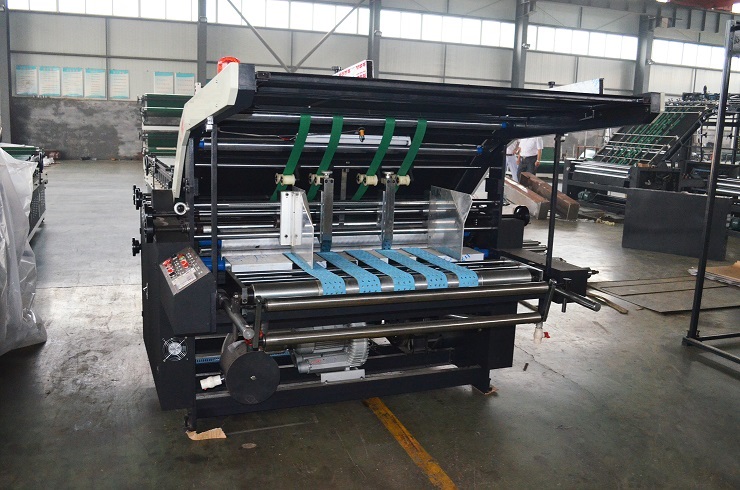

Cекция подачи заготовок, cовмещенная с клеевым узлом

• Ременная подача с вакуумным прижимом нижнего листа;

• Задние ограничители регулируются по высоте для более плавной и удобной подачи нижних заготовок;

• Специально изготовленные высококачественные ремни подачи обеспечивают высокое сцепление с нижней заготовкой;

• Передние ограничители настраиваются под любой тип гофрокартона нижней заготовки;

• Подача нижней заготовки оборудована двумя боковыми ограничителями;

• Возможность работы с картоном, двух-, трех-, четырех- или пятислойным гофрокартоном, профиля A,B,E,F;

• Подача клея осуществляется в автоматическом режиме;

• Автоматическая система циркуляции клея, исключающая потери;

• Использование специального клеенаносящего вала с нанесенной гравировкой позволяют получить высокое качество клеевого покрытия.

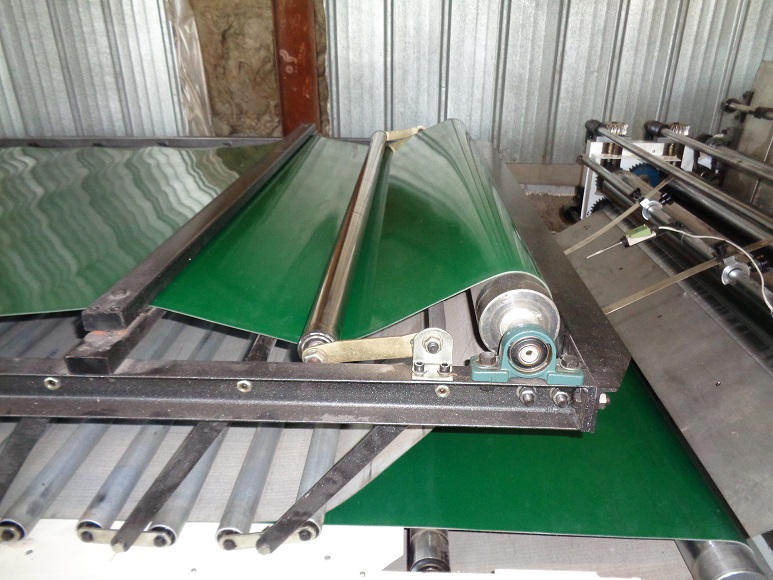

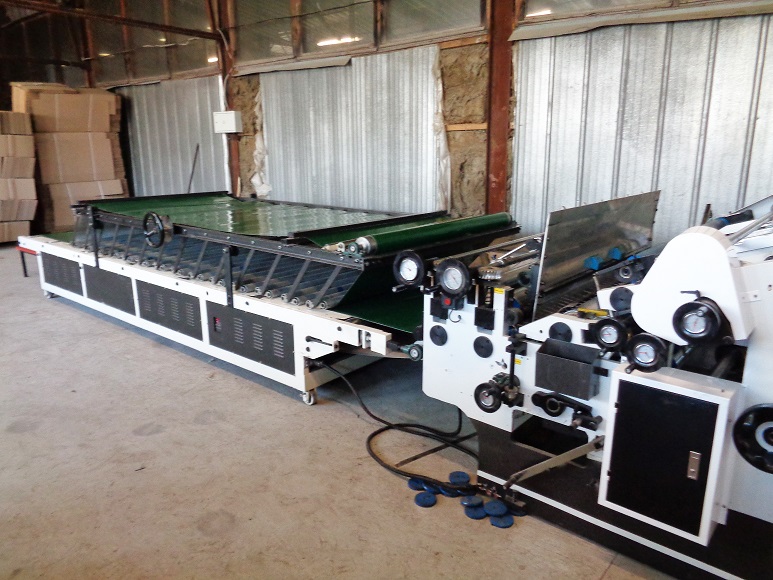

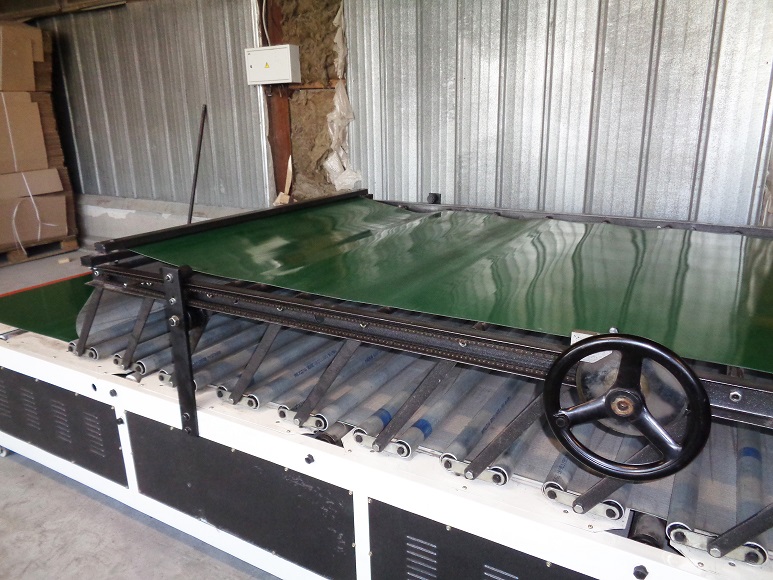

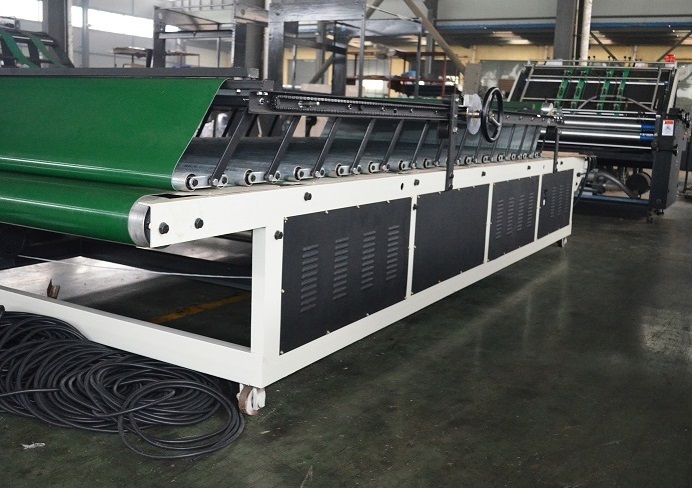

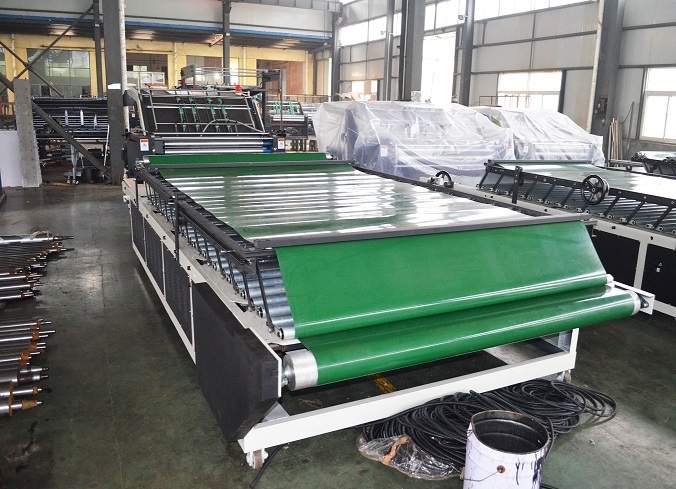

Транспортер готовой продукции

• Транспортер выполняет функцию сушки  продукции после прохождения клеевого узла;

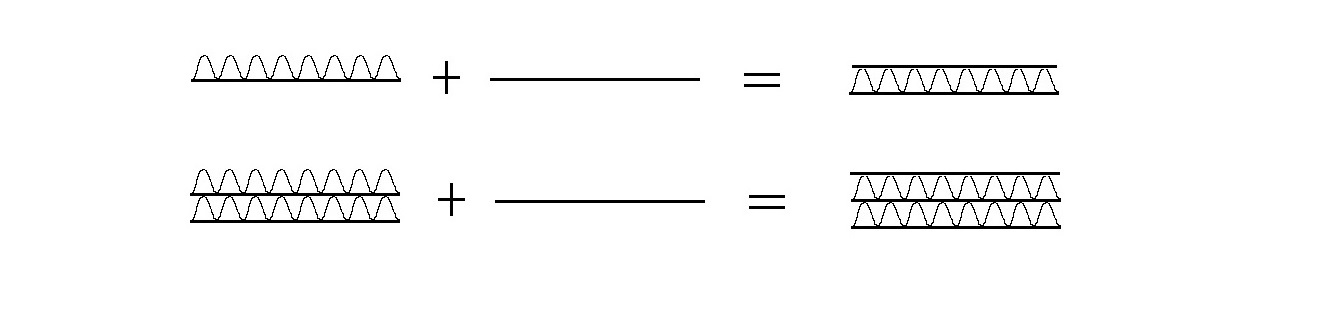

Варианты каширования
