Лифтовой листоукладчик LIFT-STM
Листоукладчик LIFT-STM предназначен для скоростных гофролиний. Формат: 1600, 1800, 2200, 2500 мм; Макс. скорость: 300 м/мин. Комплектующие: Delta (Тайвань); Schneider (Франция); NEMION (Япония); OMRON (Япония); WEINVIEW (Тайвань);Листоукладчик LIFT-STM предназначен для укладки готовых листов гофрокартона в стопки. Эта модель является полностью комптьютеризированной и устанавливается на высокоскоростные гофроагрегаты. Завод выпускает 2 варианта: одинарный листоукладчик LIFT-STM и сдвоенный листоукладчик 2-LIFT-STM. Модель 2-LIFT-STM устанавливается после сдвоенной поперечно-резательной машины.
Технические параметры:
-
Рабочая ширина: 1600 - 2500 мм;
-
Макс. скорость: 200 - 300 м/мин;
-
Макс. длина заготовки: 3000 мм;
-
Мин. длина заготовки: 500 мм;
-
Макс. высота складирования: 1700 мм;
-

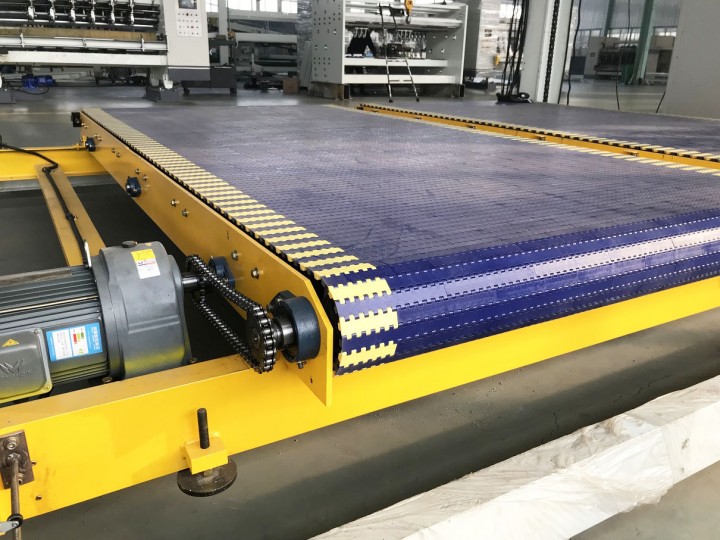

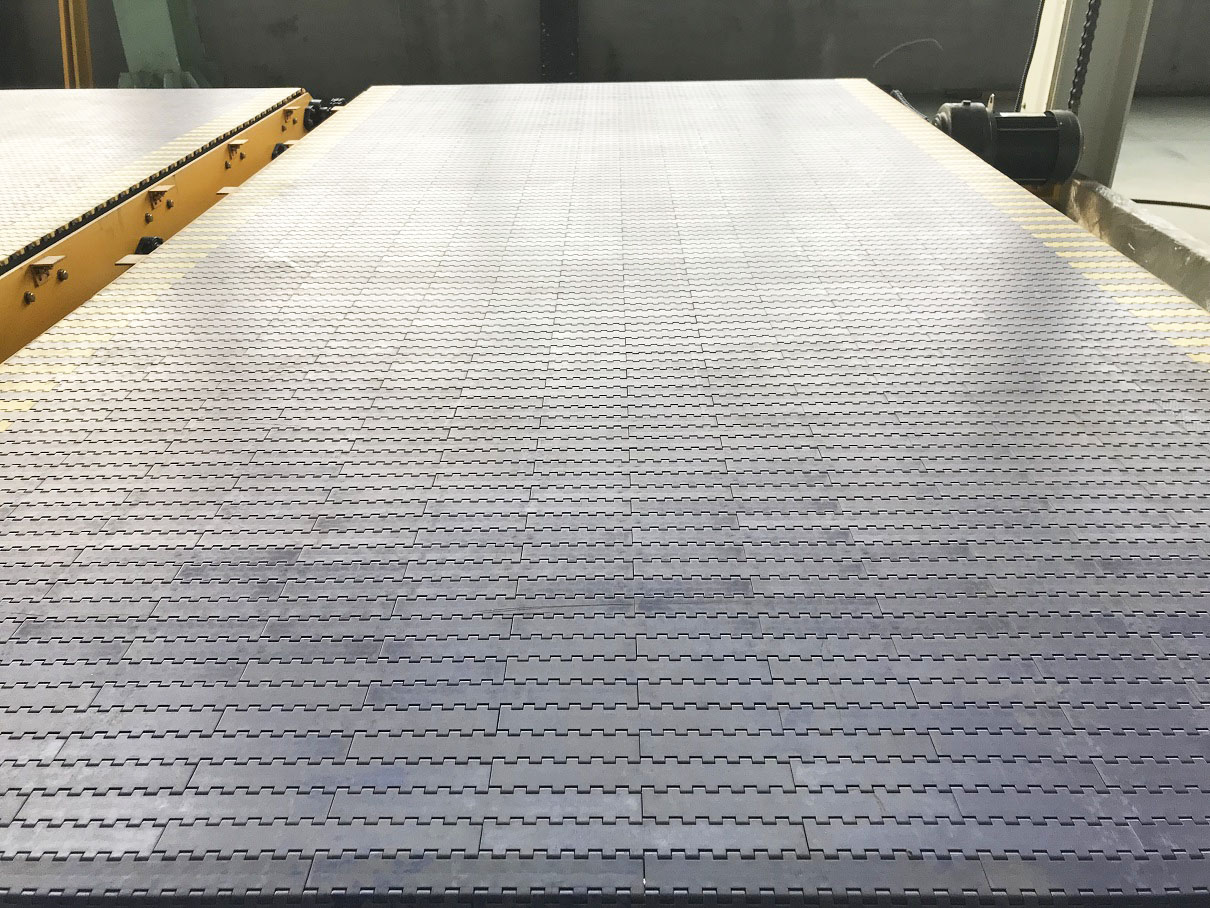

Автоматическая укладка готовой продукции и боковая выгрузка;
-
Листукладчик может быть одинарным или сдвоенным;
-

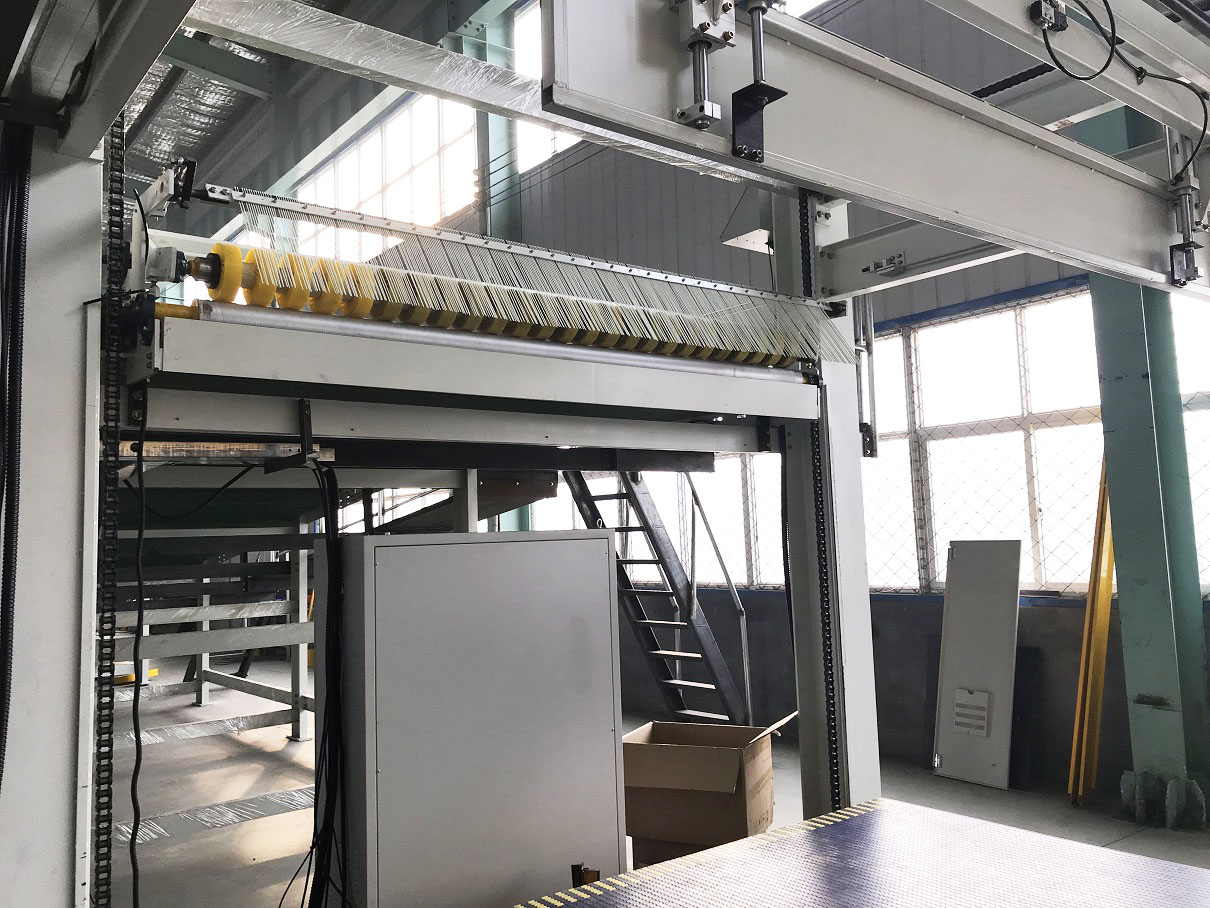

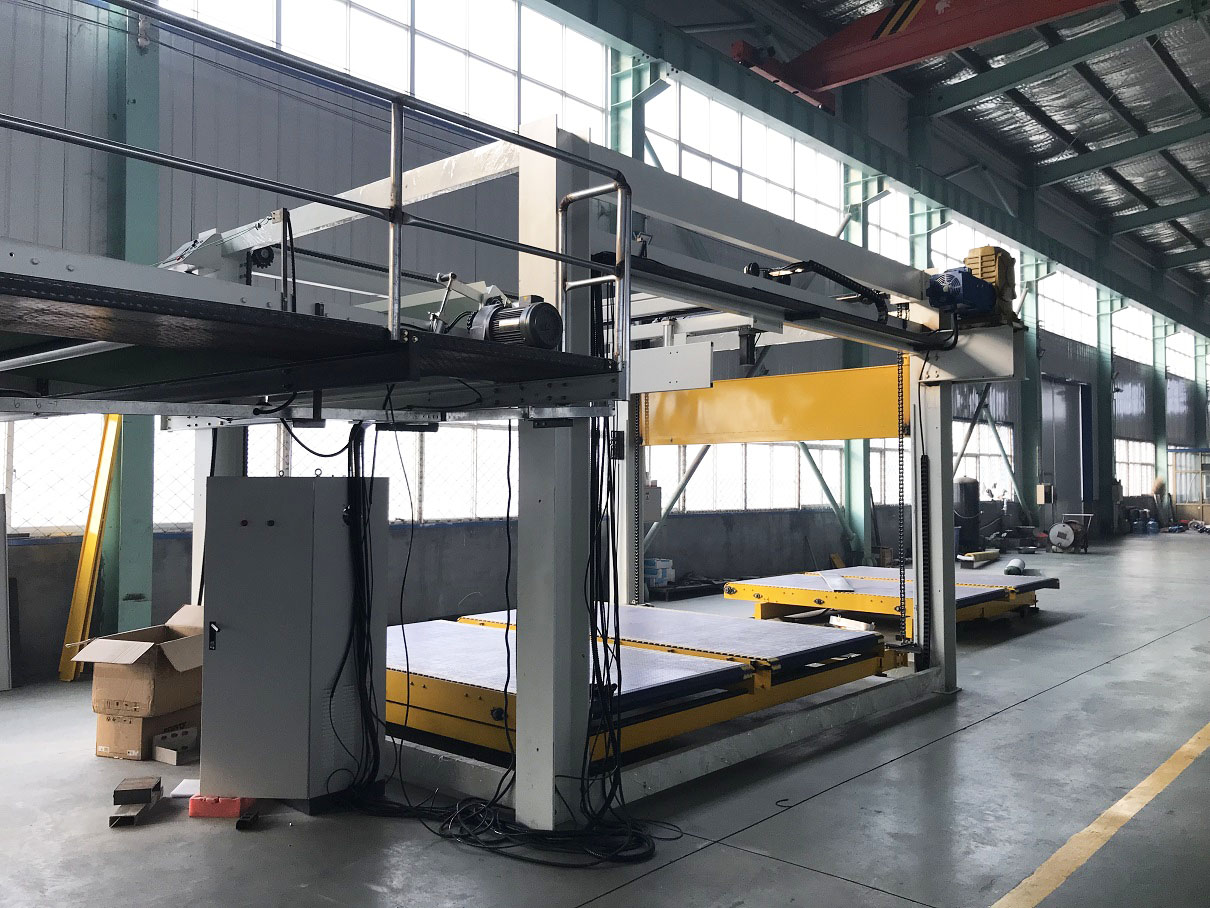

Лифтовая система подъема контролируется гидравлической серво-системой, что обеспечивает быстроту подъема и плавность хода;
-

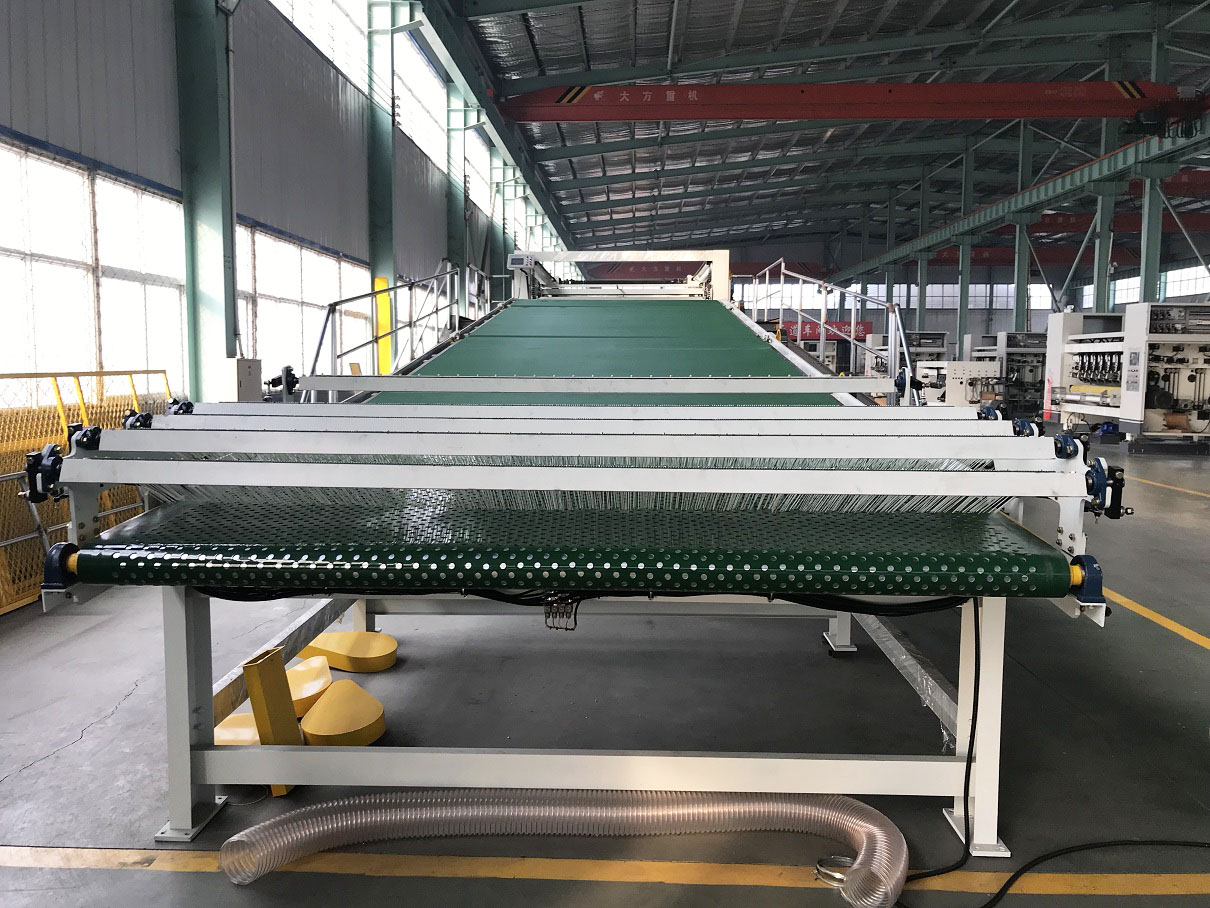

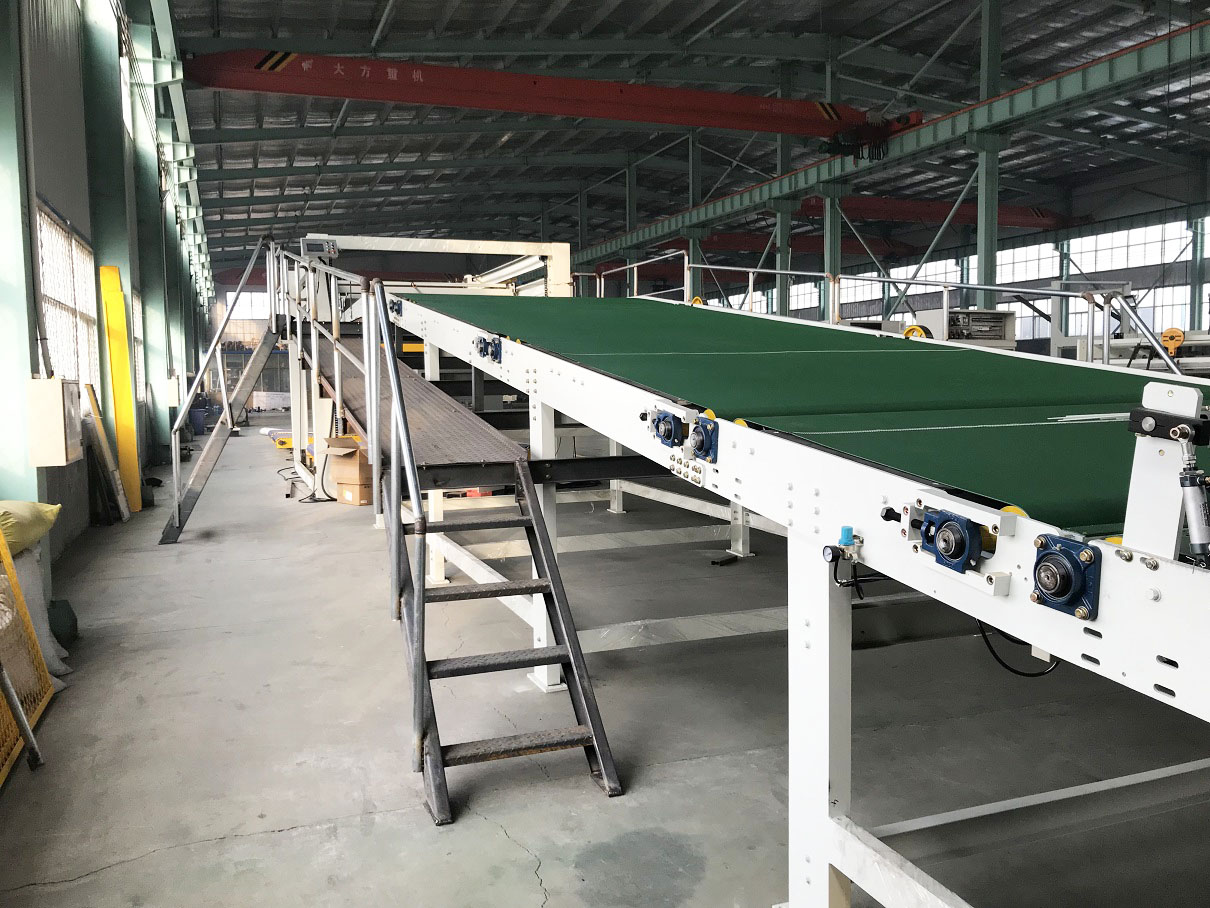

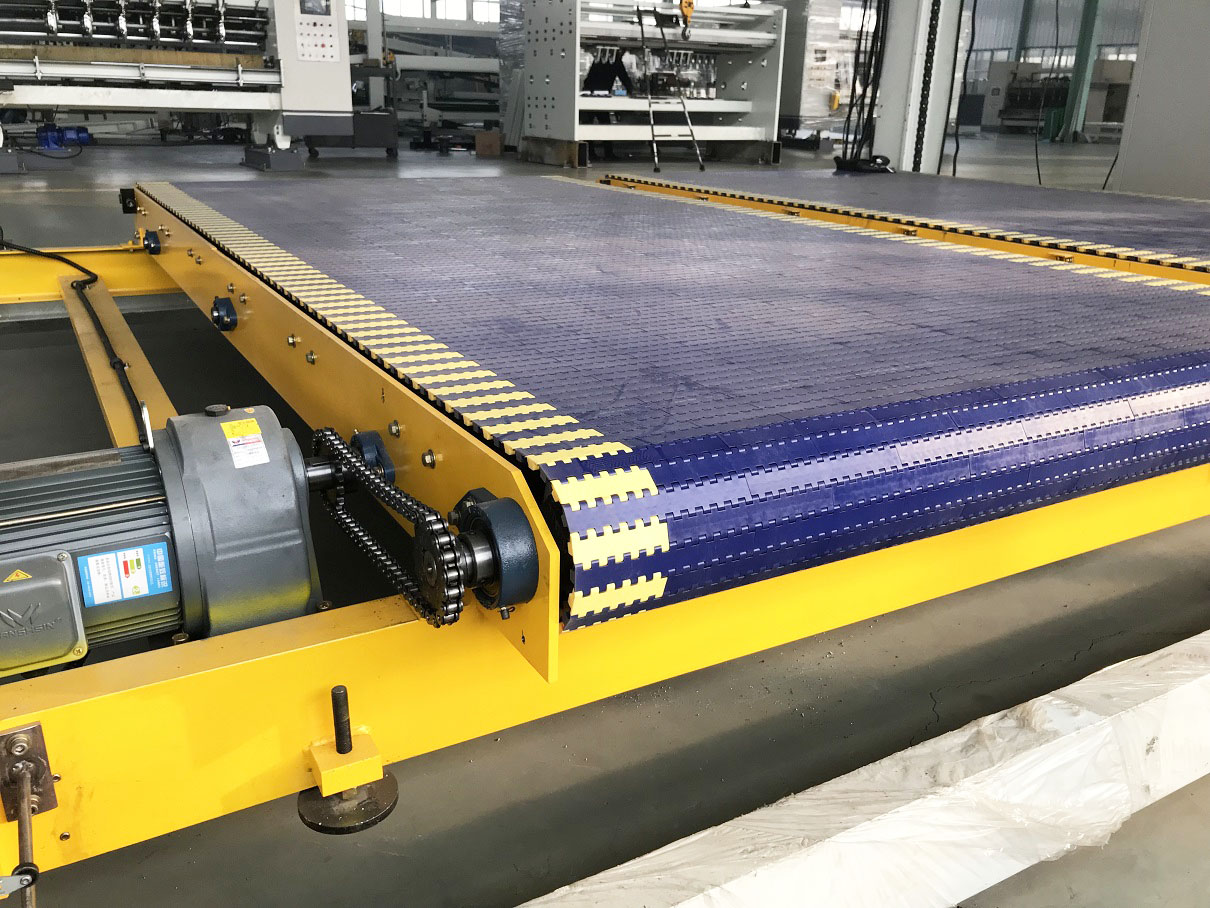

Транспортировочные ремни синхронизируются со скоростью работы гофроагрегата;
-
Система контроля PLC листоукладчика следит за скоростью работы гофролинии, выдачей готовой продукции, подъемом и опусканием лифтовых платформ и контролирует остановку продукции на листоукладчике при смене заказа;
-
Независимый привод листоукладчика контролируется частотным преобразователем;
-
Листоукладчик LIFT-STM может быть подключен к единой компьютерной системе гофроагрегата "Production management system"при ее наличии;
-
Сенсорный дисплей облегчает работу оператора при работе с листоукладчиком;
-
Автоматическая настройка на длину заготовки и автоматическая выдача вбок готовой продукции.
-
Мощность привода ленты: 3 кВт x 5;
-
Мощность привода горизонтального перемещения корзины: 3 кВт x 2;
-
Мощность привода остановки полотна: 0,75 кВт;
-
Мощность привода подьема рамы укладчика: 15 кВт;
-
Суммарная рабочая мощность : 30 кВт;
-
Габариты: 20000 x 3200 x 2800 мм;
-
Вес станка: 12 000 кг;
-

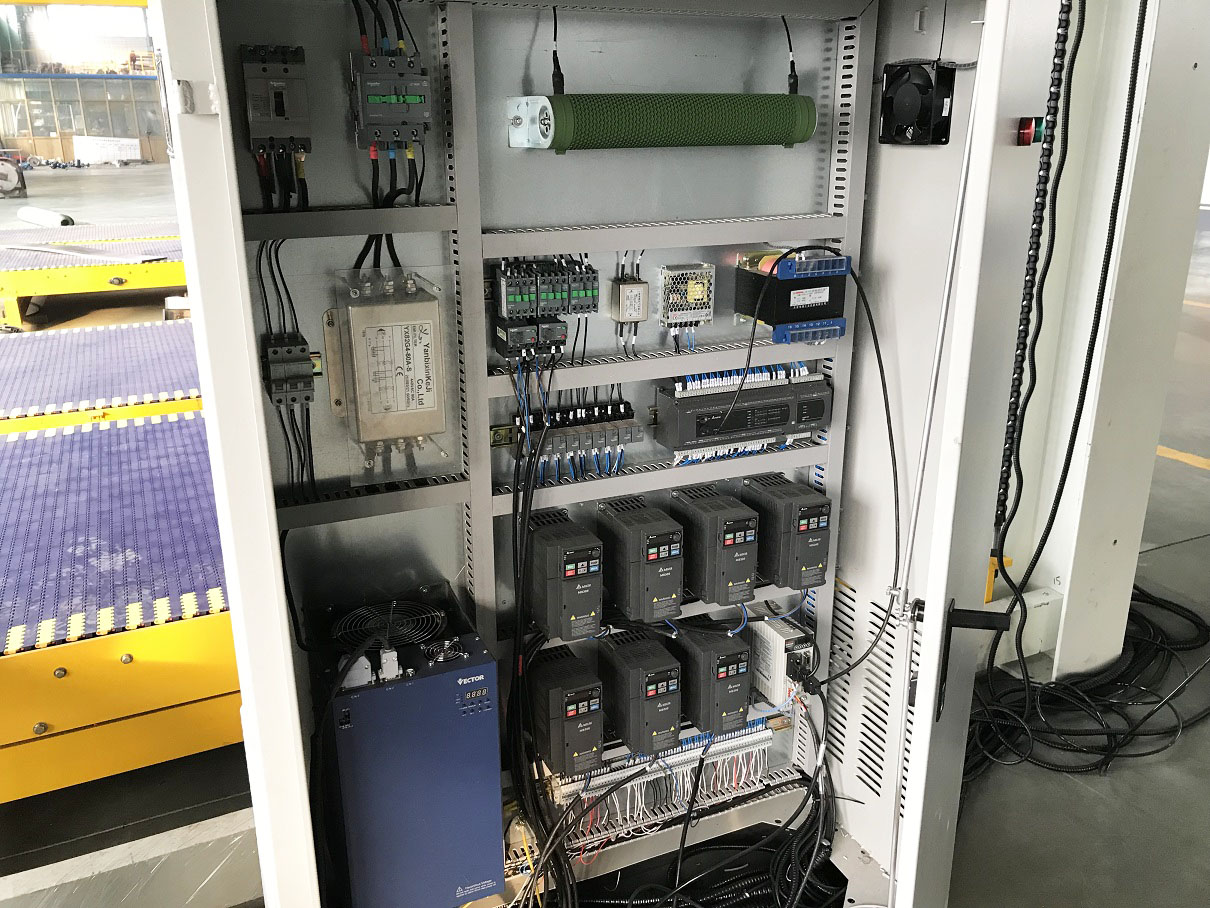

Частотные преобразователи и PLC: Delta (Тайвань);
-
Электрические компоненты: Schneider (Франция);
-
Энкодеры: NEMION (Япония);
-
Фотоэлектрические датчики: OMRON (Япония);
-
Интерфейс: WEINVIEW (Тайвань);
