Линия FGM-S сформирована по модульному принципу и состоит из следующих секций:
-
Секция вакуумно-ременной подачи заготовок;
-
Клеевой узел;
-
Секция фальцевания;
-
Секция сушки (транспортер);
Технические параметры
|
Технические данные |
FGM-S-1450 |
|
Макс. скорость (м/мин) |
180 |
|
Рабочая скорость (м/мин) |
120-140 |
|
Макс. формат заготовки (мм) |
800 x 1450 |
|
Мин. формат заготовки (мм) |
100 x 350 |
|
Профиль заготовок |
C, B, E (220-600 г/кв.м) |
|
Тип фальцевания |
вверх |
|
Мощность (кВт) |
6.5 |
|
Габаритные размеры (мм) |
10000x1200х1600 |
|
Масса (кг) |
5 500 |

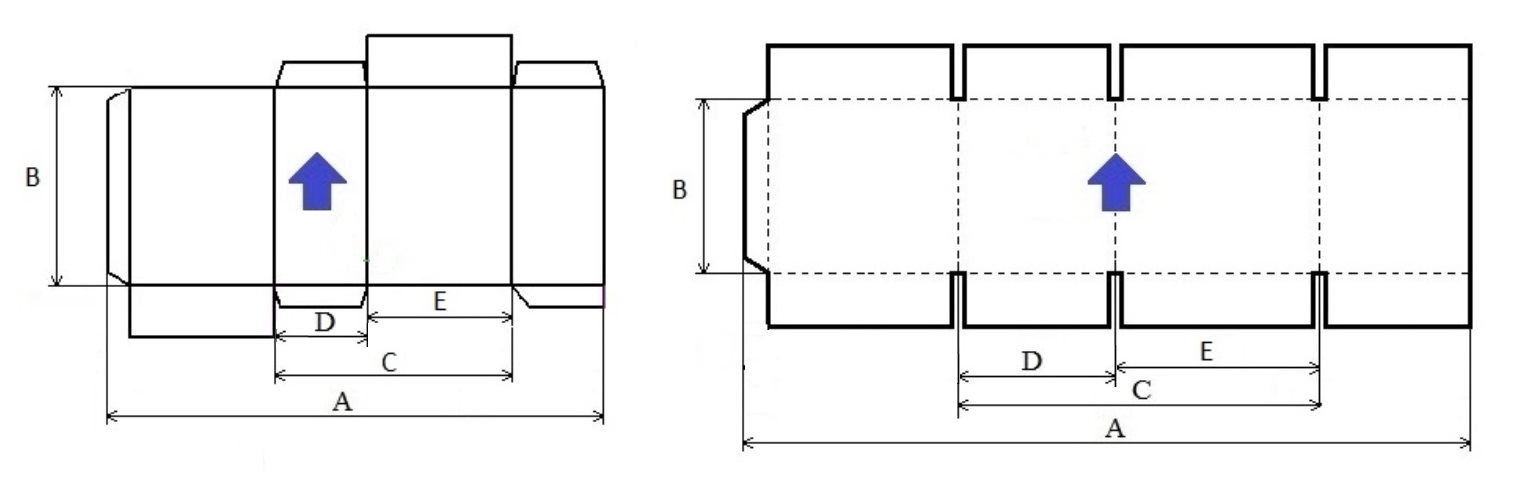

Развертка заготовки:
| Модель | FGM-S-1450 |
| А макс (мм) | 1450 |
| А мин (мм) | 350 |
| B макс (мм) | 800 |
| B мин (мм) | 100 |
| С макс (мм) | 720 |
| С мин (мм) | 240 |
| D мин (мм) | 50 (но тогда E мин 190 мм) |
| E мин (мм) | 100 (но тогда D мин 140 мм) |

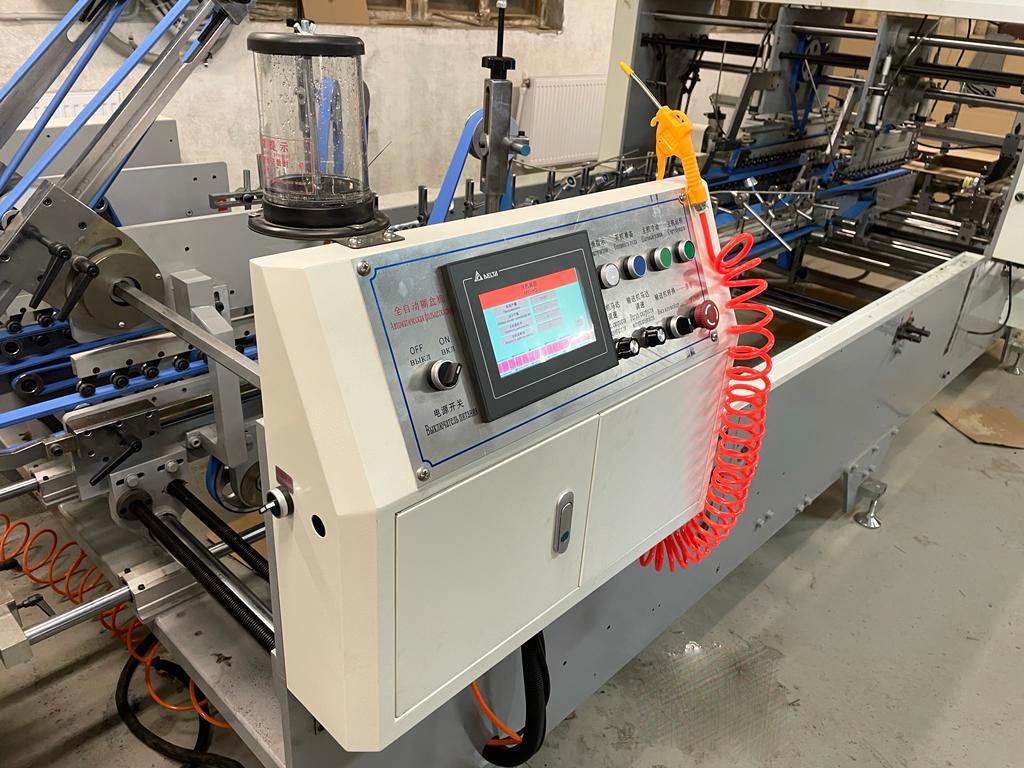

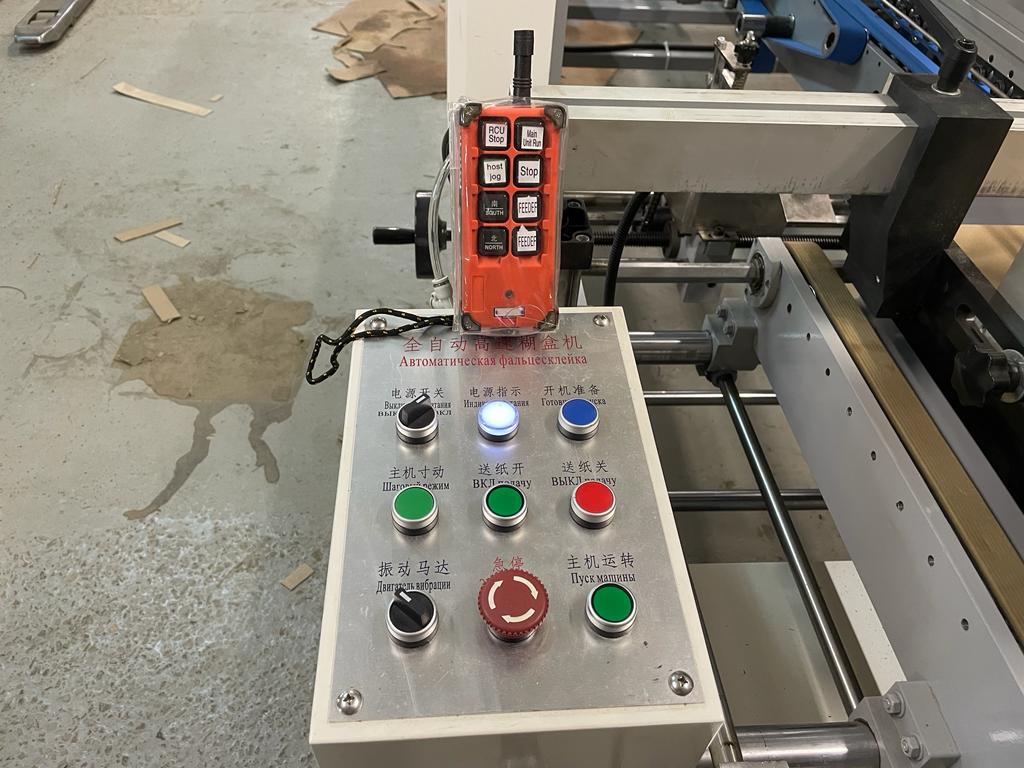

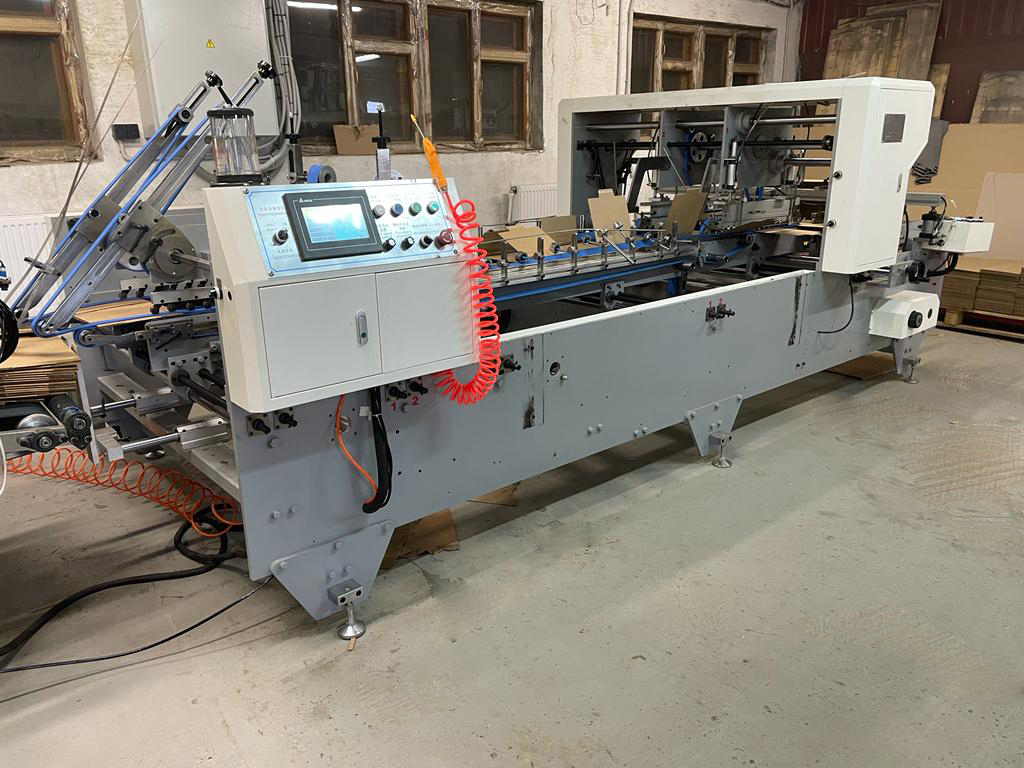

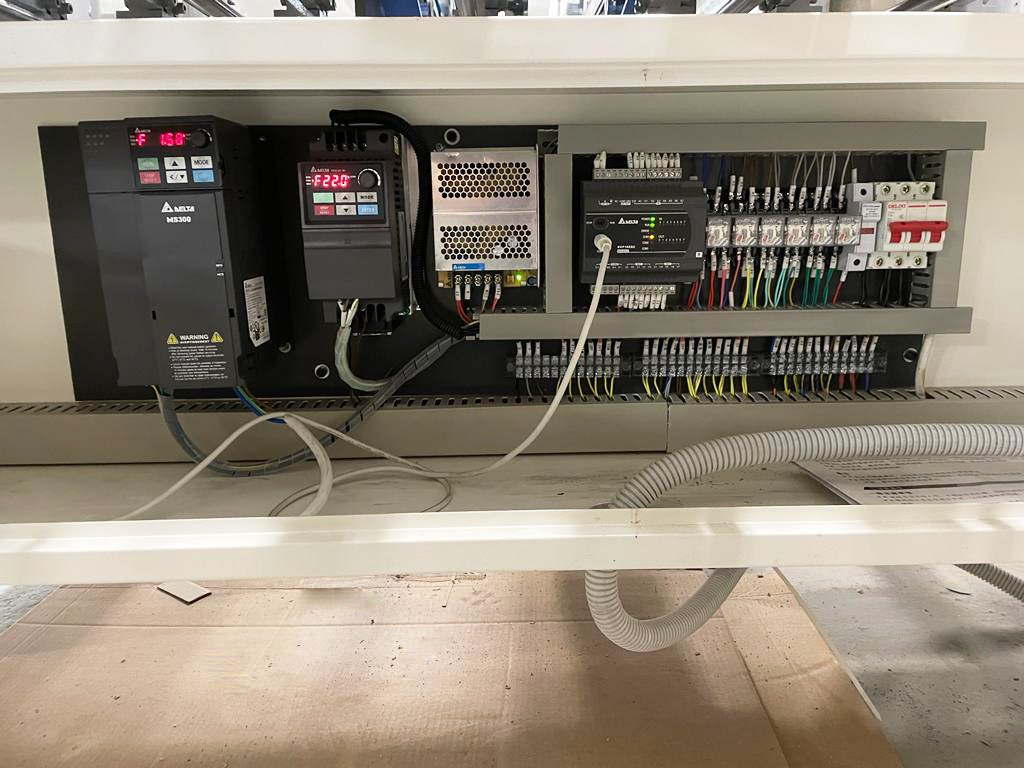

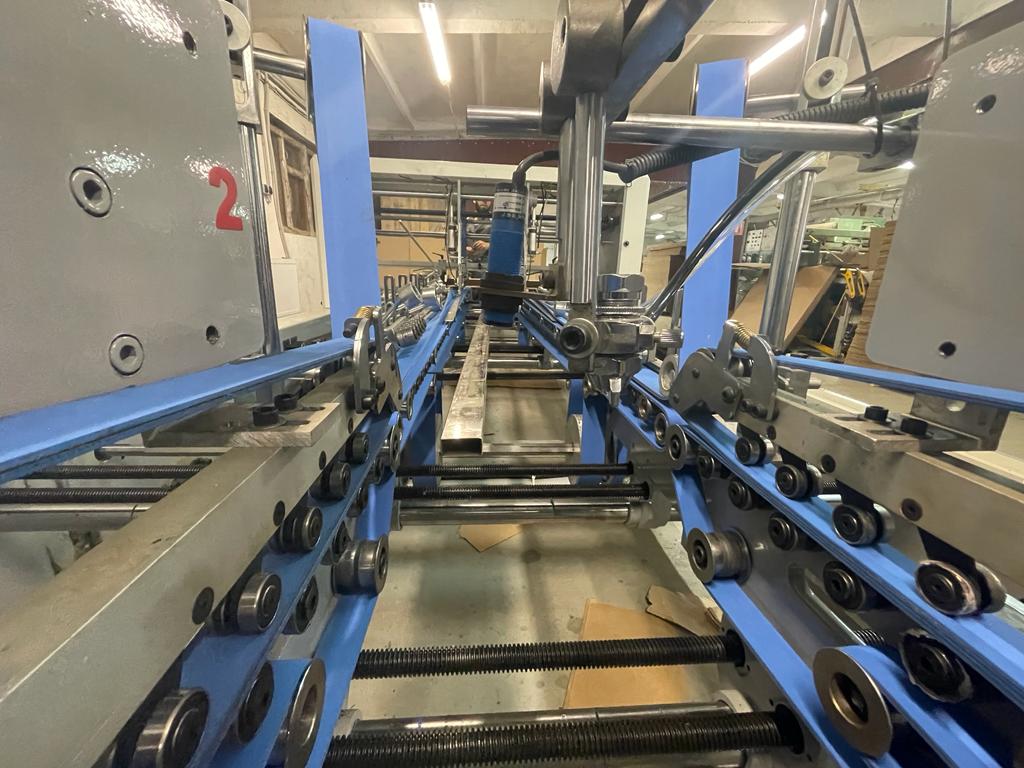

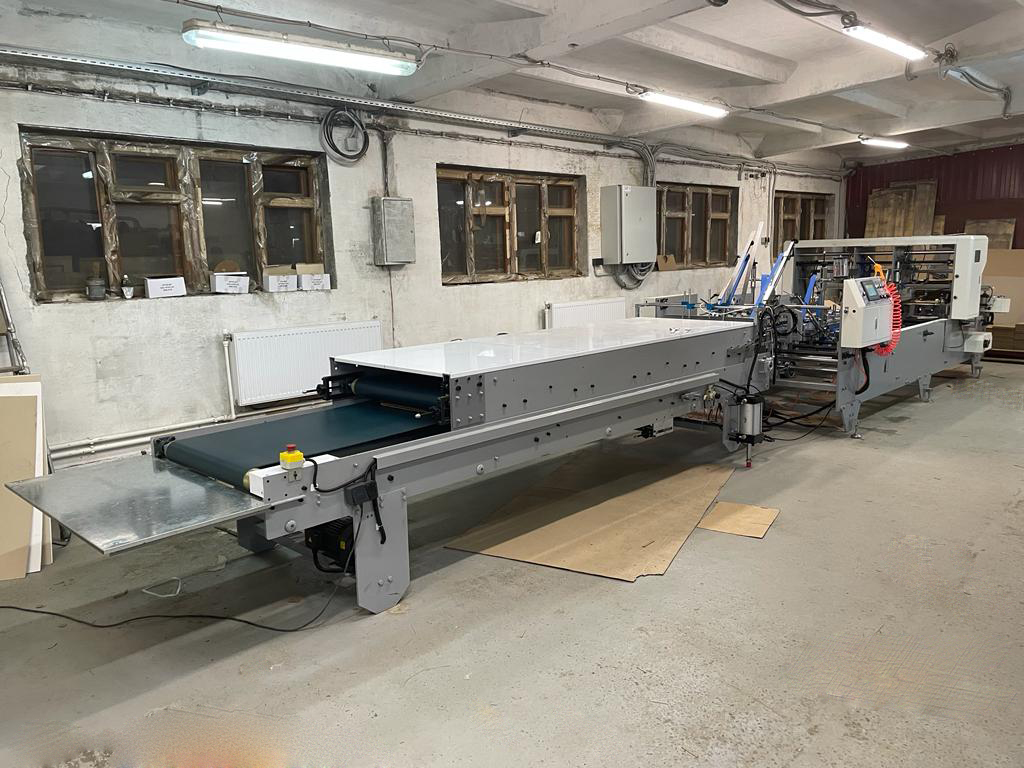

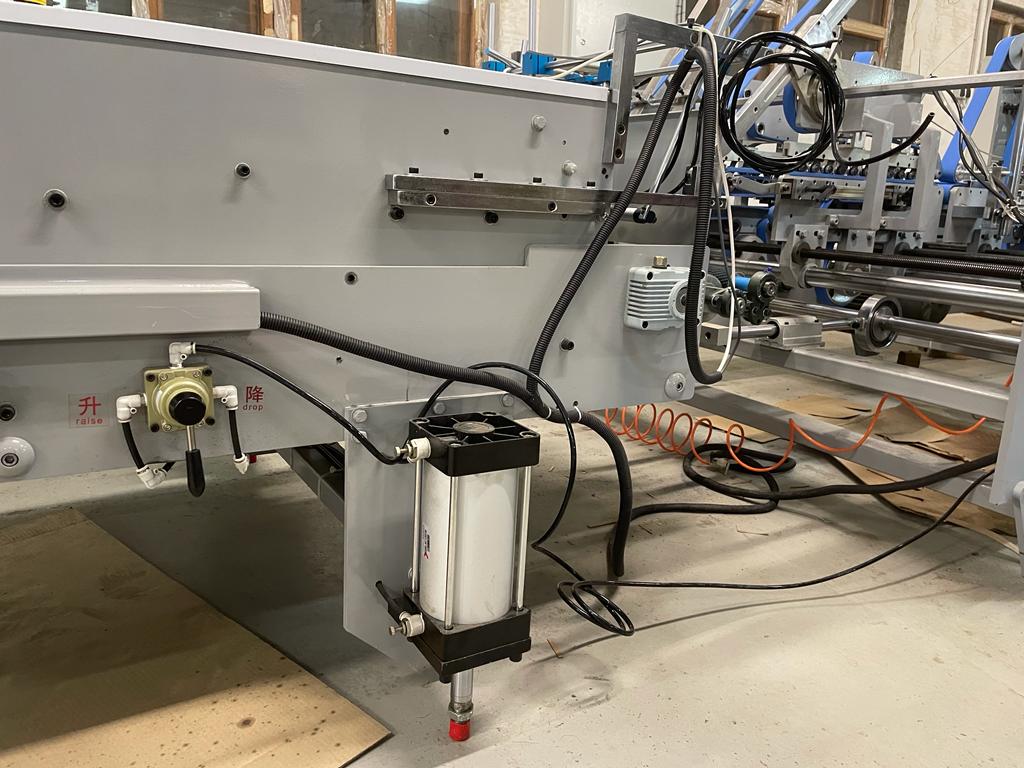

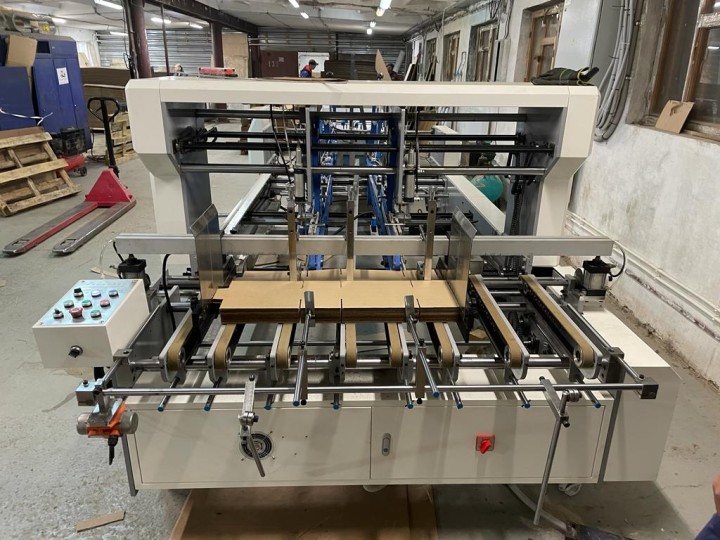

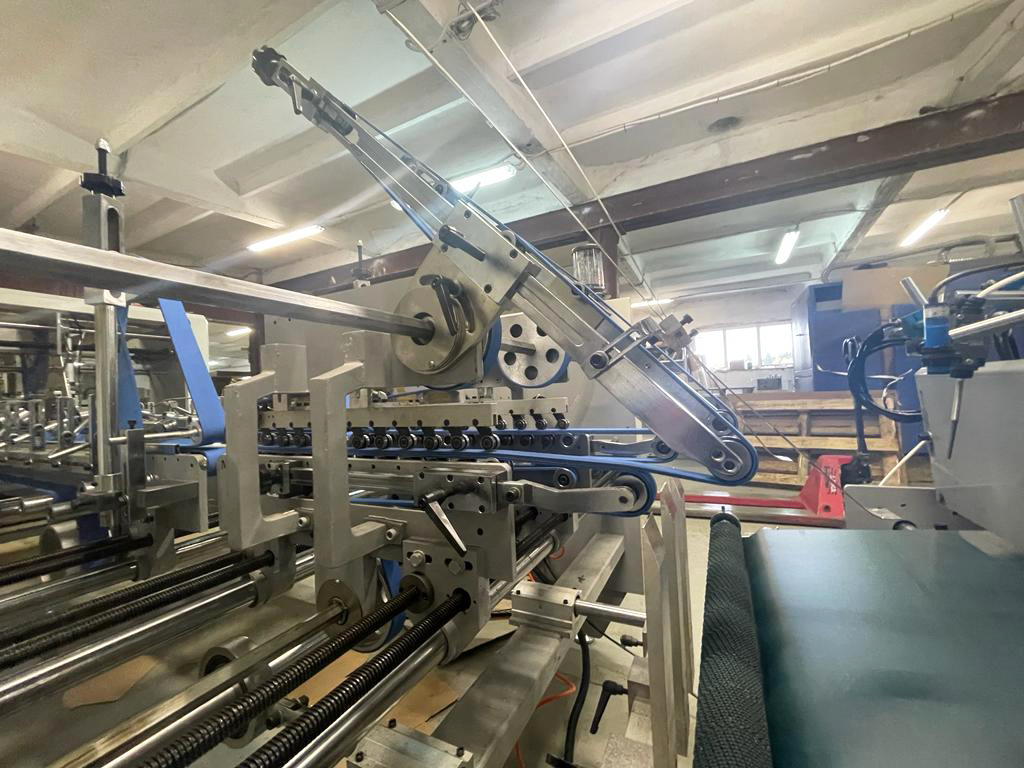

Фотографии:
Видео тест запусков:
