Автоматический плосковысекательный пресс с предподатчиком MHK-FC/EFC/EC с удалением облоя

Штанцавтоматы высокой производительности c автоматической подачей, предназначены для высечки изделий из бумаги и картона. Надежную работу плосковысекательного пресса обеспечивает компьютеризированное управление и полный электронный контроль за прохождением листов через рабочие секции станка, вывод на дисплей результатов самодиагностики и данных о текущем состоянии. Пресс оборудован секцией удаления обрези, позволяющей производить ее удаление со всех сторон заготовки.

Автоматический плосковысекательный пресс серии MHK (Heavy duty – сверхмощный) имеет повышенную силу давления до 450 тонн. Высокое давление пресса позволяет использовать заготовки высокой плотности и позволяет изготавливать необходимые изделия не только из обычного картона (Е, В, С, А), но и из листового пластика и/или ламинированного картона.

Используя системную интеграцию для объединение всех узлов автоматического плосковысекательного пресса в линию для минимизации ручной работы оператора для оптимизации и высокой скорости выдачи готовой продукции в рамках одного процесса. Среди различных режимов производственных линий это самый популярный и практичный режим на мировом рынке т.к обладает высокой стабильностью.  В составе этой линии автоматический предподатчик является важной частью, связанный с податчиком плосковысекательного пресса для повышения эффективной скорости подачи заготовок и уменьшения трудозатрат оператора и получения высокой скорости работы, которую невозможно достичь при ручной подаче заготовок.

Наряду с преимуществами в эффективности и стоимости, система может быть адаптирована к конкретным требованиям клиента, технологиям производства и процессам. В настоящее время эта система стала новой тенденцией, в которой заинтересованы большинство владельцев торговых марок в индустрии упаковки из гофрокартона.

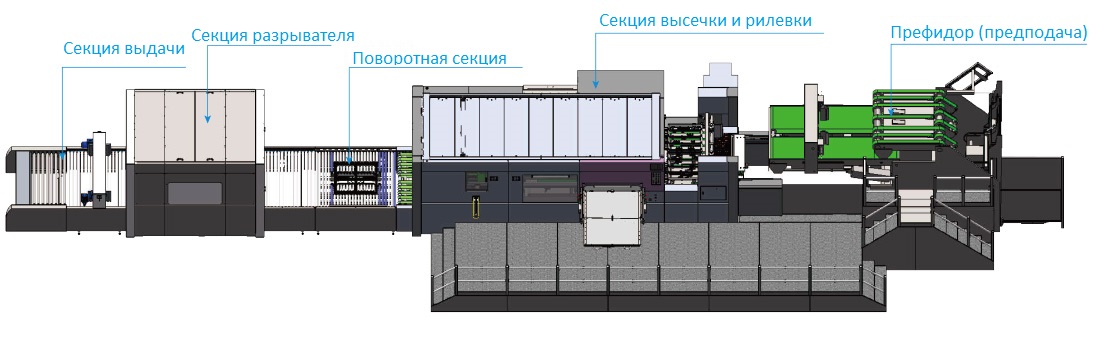

Автоматический плосковысекательный пресс серии MHK(Heavyduty– сверхмощный) с удалением обрези сформирован по модульному принципу и состоит из следующих секций:

• Секция подачи заготовок (секция предподачи - опция);

• Секция высечки;

• Секция удаления обрези;

• Выводная секция.

FC-Вакуумно-роликовая подача с захватом передней кромки по технологии Extend-o-feed.

EFC-Нижняя вакуумная подача для защиты рисунка на заготовке.

EC- Подача вакуумным "пауком" (верхняя).

Технические параметры

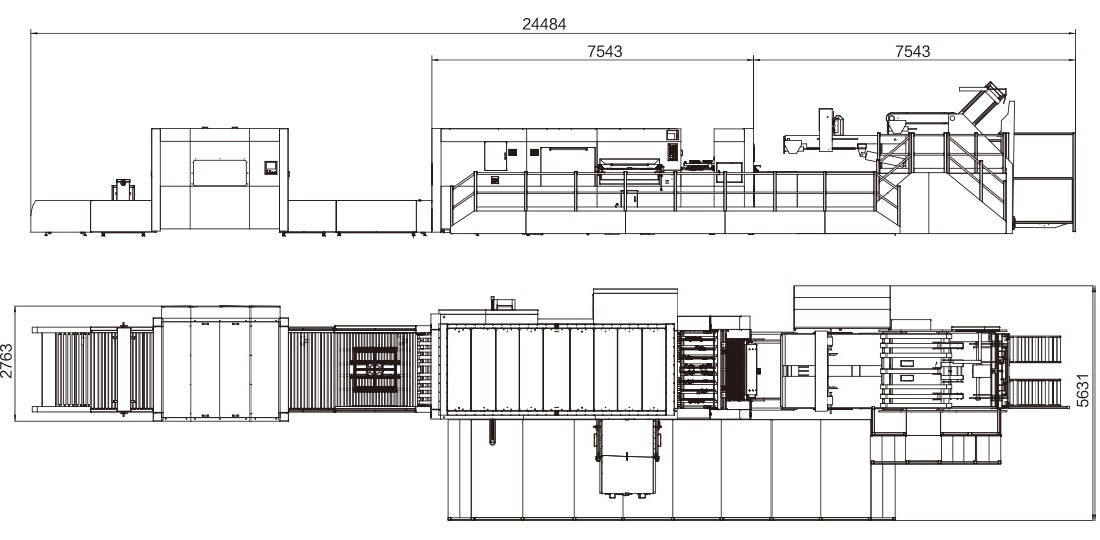

ЧЕРТЁЖ MHK-1900EFC

                                                                                       СХЕМА ЛИНИИ

Особенности конструкции

• Автоматическая подача заготовок;

• Имеется возможность настройки линии в безостановочном режиме;

• Русифицированное меню;

• Регулируемая настройка скорости работы линии;

• Автоматический отсчет количества заготовок;

• Электрокомплектующие “SIEMENS”, Germany;

• Частотный преобразователь “Delta”, Taiwan;

• Сенсорный дисплей  “HITECH”, Taiwan;

• Пневматические компоненты AIRTAC, Taiwan;

• Линия оснащена автоматическим устройством регулировки давления Dayuan, обеспечивающим быструю и плавную регулировку давления реза;

• Подшипники “NSK”, "SKF" Japan;

Описание каждой секции
