Станок продольной и поперечной резки NC-80 для двухслойного гофрокартона

Станок продольной и поперечной резки NC-80 – предназначен для продольного и поперечного реза двухслойного гофрокартона, используется вместе с гофропрессом. Данный станок обеспечивает точный и чистый рез. Станок осуществляет рез ножничного типа (один нож подвижный, другой - неподвижный). Дополнительно к данному станку возможна установка листоукладчика, который будет укладывать готовые изделия в стопы, высотой складирования 100 мм и длиной заготовки не более 1300 мм.

Техническое описание:

  • Рабочая ширина: 1400 - 1800 мм.
  • Максимальная скорость: 80 м/мин;

  • Длина реза: 300- 9000 мм;

  • Точность реза: ≤±1.5 мм;

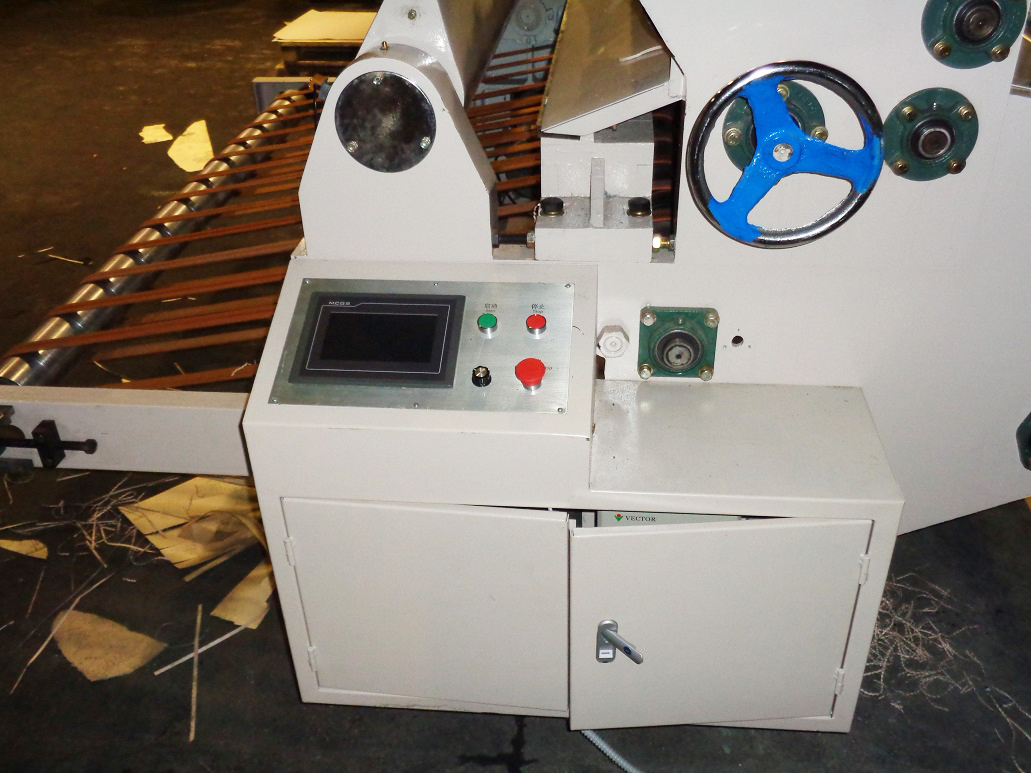

  • Станок оснащен сенсорным дисплеем с отображением заданных параметров, скорости работы линии;

  • Система управления состоит из частотно-регулируемого двигателя, сервомотора, сервопривода. Скорость регулируется для корректировки длины реза;

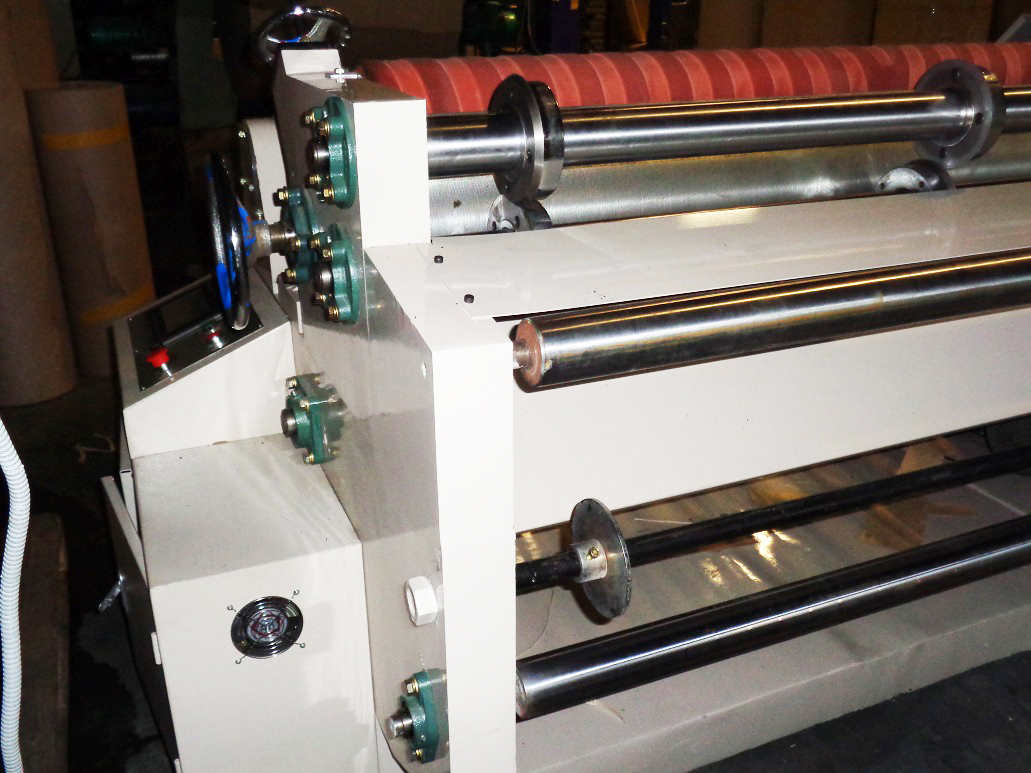

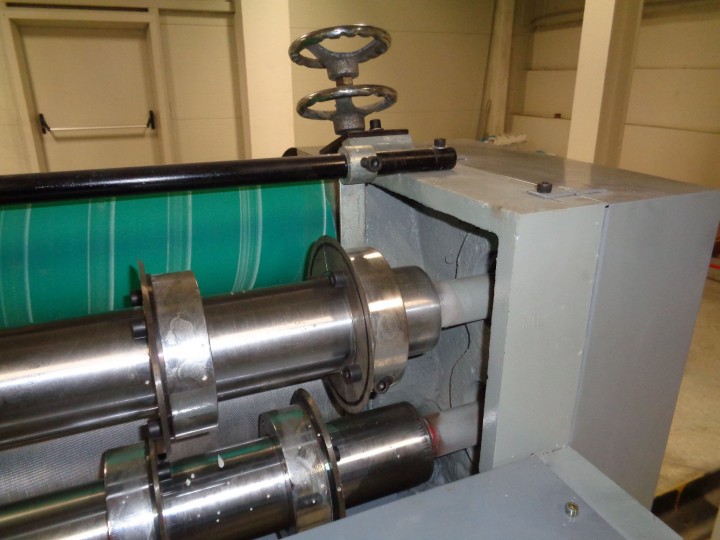

  • Конструкция устройства продольного реза: включает главный приводный вал, ведомый вал, ножи продольной резки, приводные шестерни и т. д. Процесс резки гофрокартона на необходимые размеры осуществляется посредствам вращения продольных ножей;

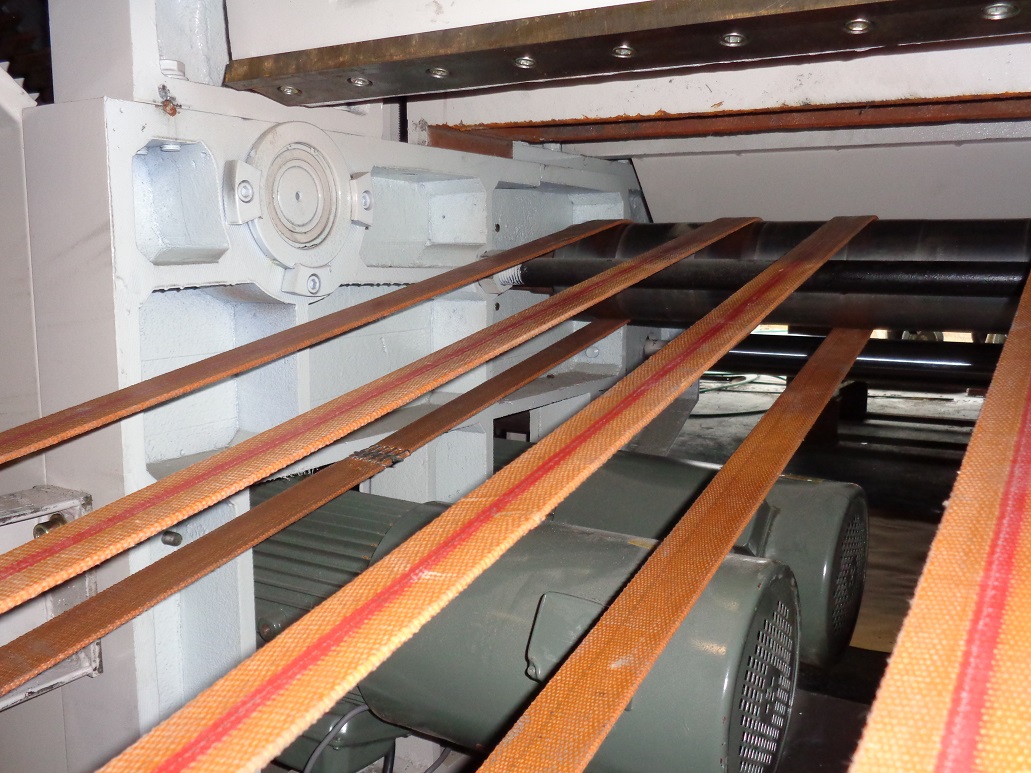

  • Конструкция устройства подачи листа: включает протяжные валы, прижимные валы, крепления валов, муфты. При помощи этой конструкции осущетсвляется подача гофролиста  в автоматической узел резки;

  • Конструкция устройства поперечного реза: включает систему крепления ножей, ножи, приводные шестерни;

  • Моторы: Hebei hengshui (Китай);

  • Подшипники: HRB (Китай);

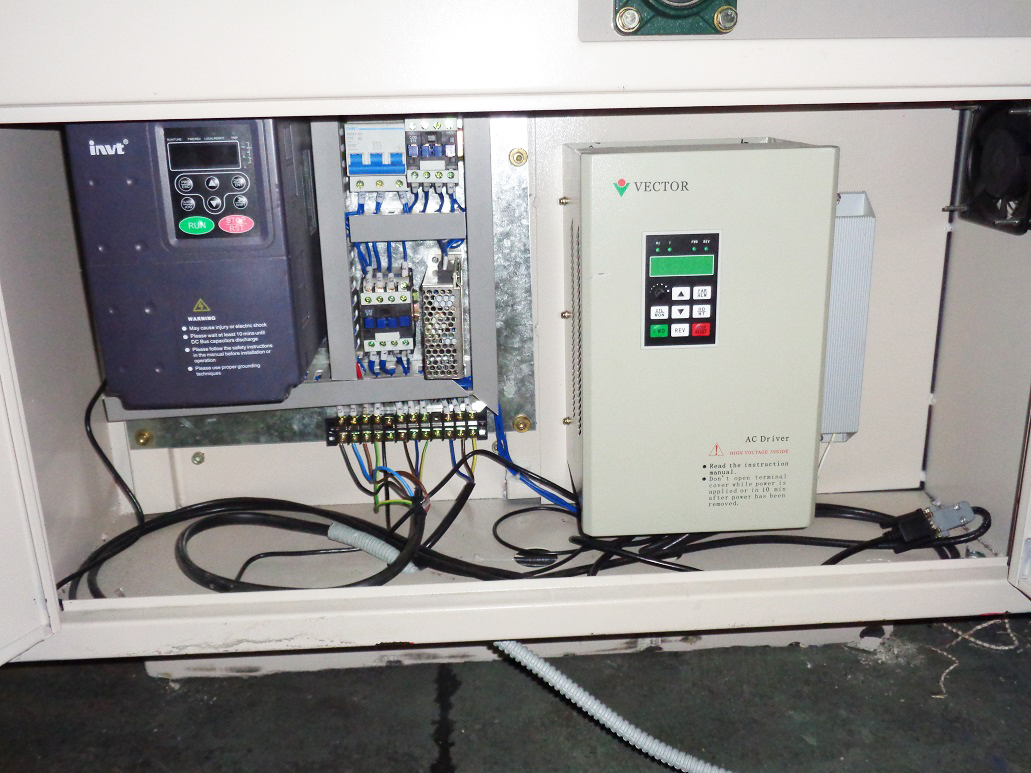

  • Инвертор выводного траспортера: iNVT (Китай);

  • Вспомогательные подшипники: Zhejiang wuhuan (Китай);

  • Бесконтактный переключатель: Omron (Япония);

  • Интерфейс: Beijing Kunlun-state (Китай);

  • Мощность главного привода: 3 кВт;

  • Мощность привода протяжки полотна: 3 кВт;

  • Рабочее напряжение: 380 В; 50 Гц;

  • Общая масса: 3200 кг;

  • Габариты: 2500 x 1600 x 1600 мм;

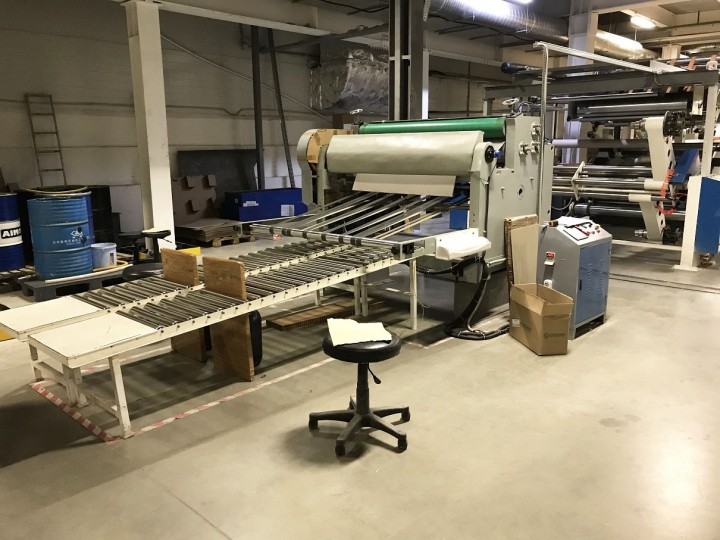

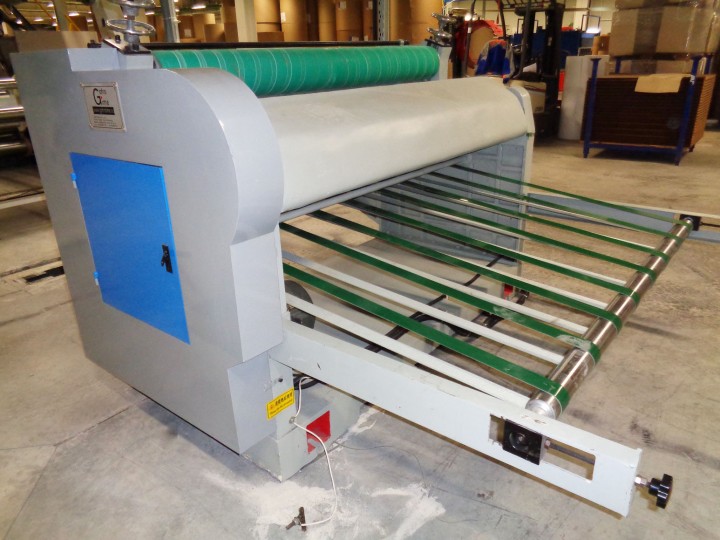

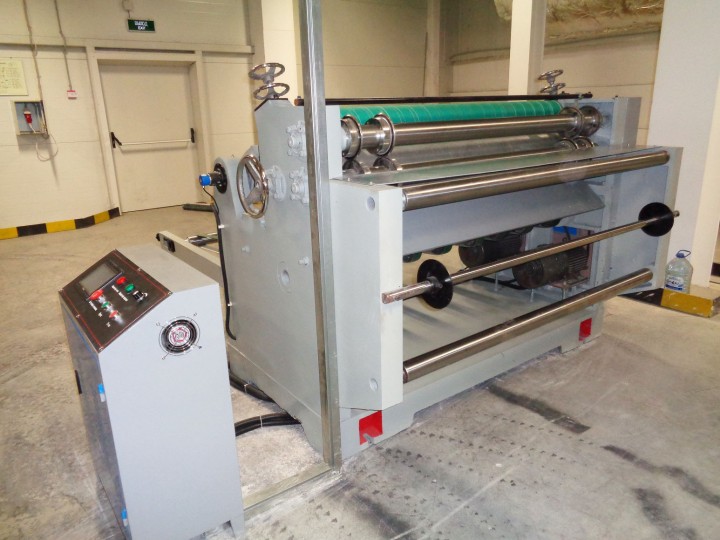

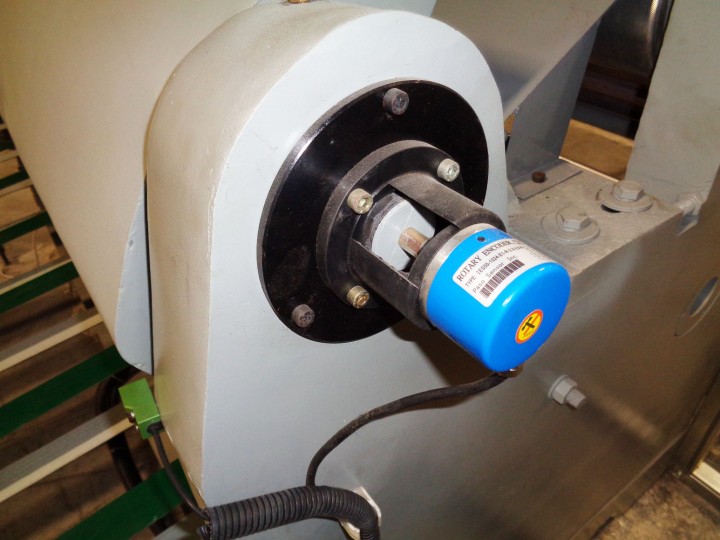

Фотографии узлов:

Станок продольной и поперечной резки NC-80
