Гидравлический раскат для бобин RS-3000GR

Рабочая ширина 1400 - 2200 мм. Диаметр бобины 350 - 1500 мм. Макс. вес бобины 2500 кг. Гидравлический привод подъема бобины. Комплектующие: Jigang prduction (Китай); HRB (Китай); Xusheng (Китай); Shandong zaozhuang (Китай); Zhejiang Sonor CSM (Китай); Schneider (Франция);

Гидравлический раскат RS-3000GR - узел гофроагрегата, на который устанавливаются 2 бобины с плоскими слоями. В процессе работы натяжение полотна контролируется при помощи тормозов, установленных на каждой "лапе" раската. Применяются для возможности использования на гофроагрегате рулонов большего диаметра, ширины, массы.

Технические параметры:

  • Рабочая ширина: 1200 - 2200 мм;

  • Диаметр бобины: 350 - 1500 мм;

  • Макс. вес бобины: 2500 кг;

  • Диаметр опорных направляющих валов: 242 мм;

  • Гидравлический привод подъема бобины;

  • Устройство защиты от перегрузок;

  • Устройство зажима и освобождения бобины с электроприводом позволяет осуществлять центровку;

  • Пневматическая система регулировки усилия натяжения;

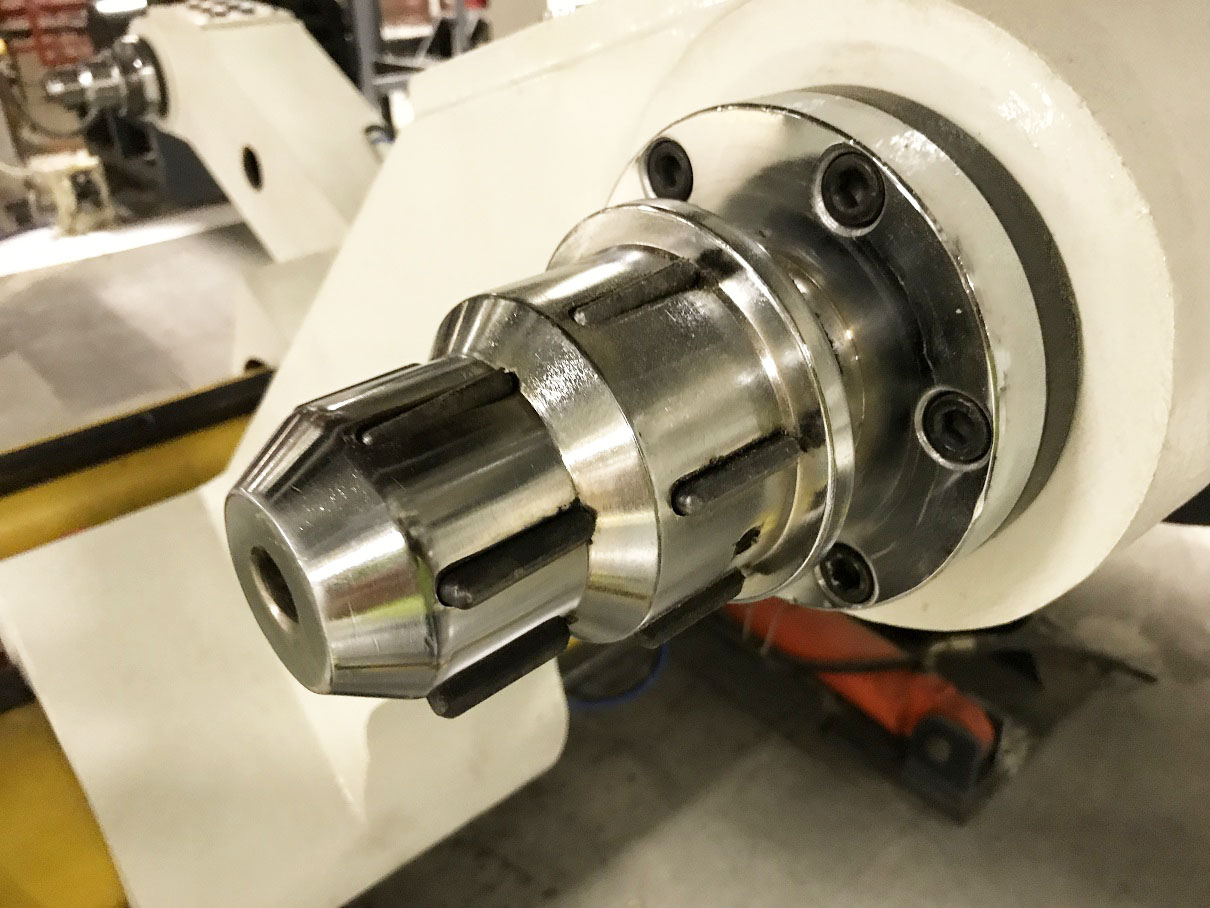

  • Универсальные разжимы с пневматическим расширением;

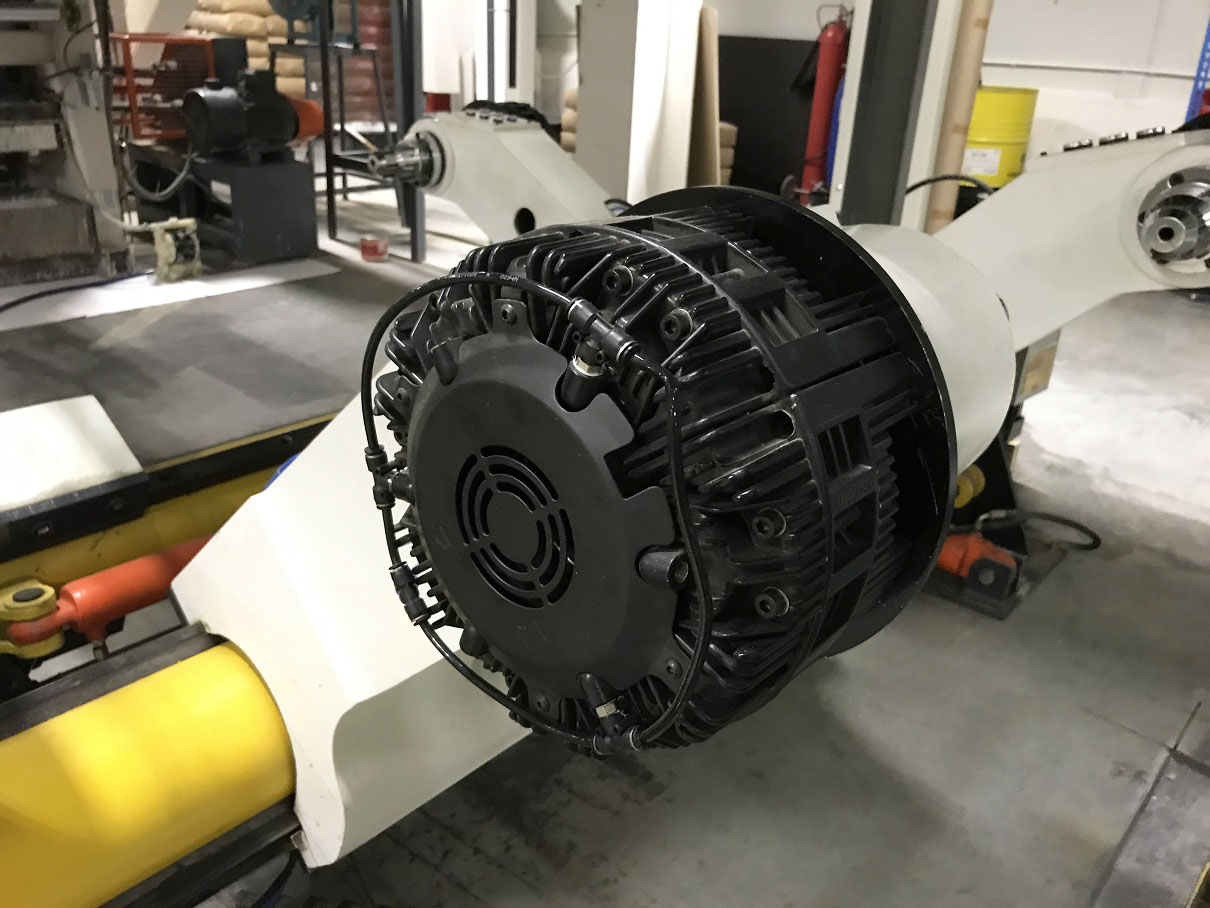

  • Многоточечные тормоза;

  • Рабочее давление: 16-18 МПа;

  • Гидравлический подьемный цилиндр: ¢100 x 440 мм;

  • Гидравлический зажимной цилиндр: ¢63 x 1300 мм;

  • Мощность гидравлической станции: 3 кВт;

  • Станина раската: Jigang prduction (Китай);

  • Подшипники: HRB, ZWZ, LYC (Китай);

  • Универсальные разжимы: Xusheng (Китай);

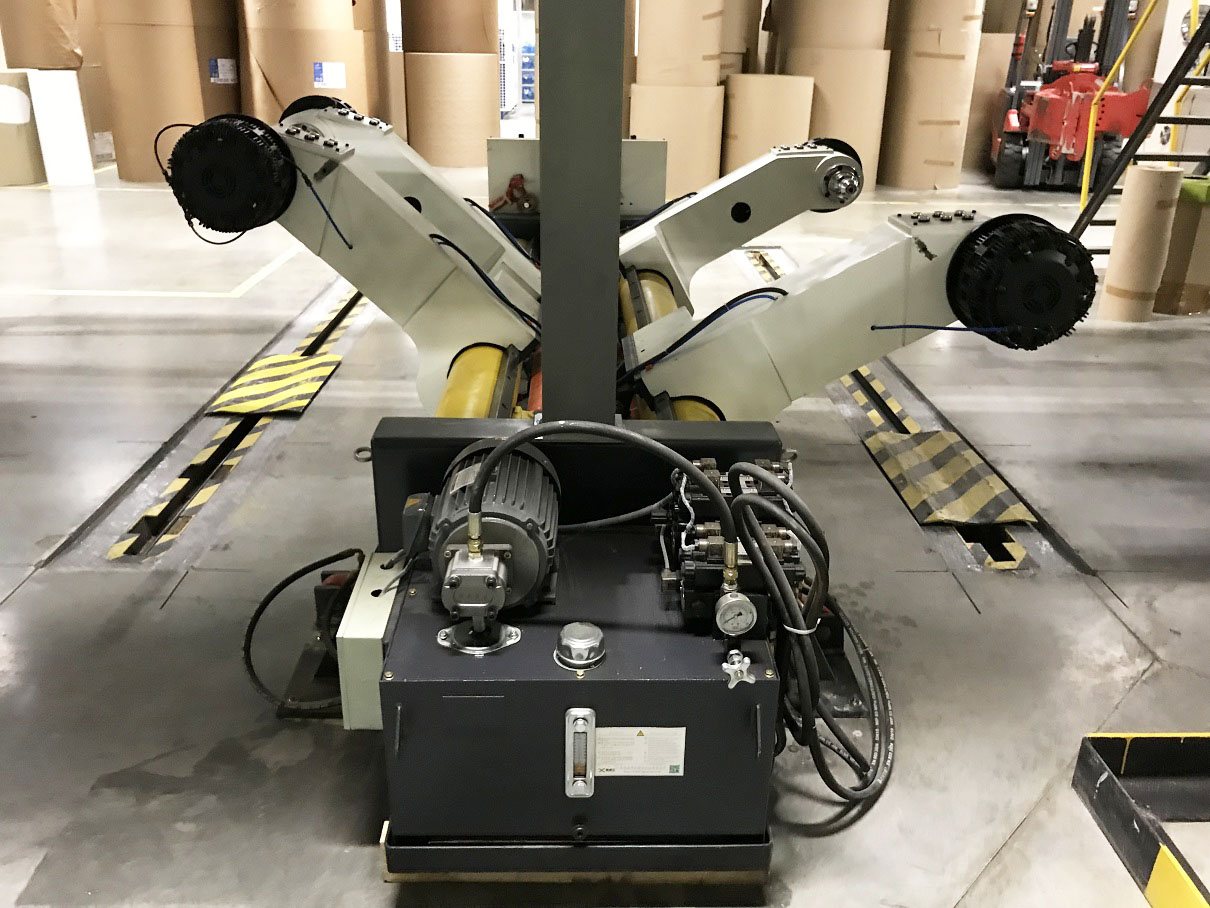

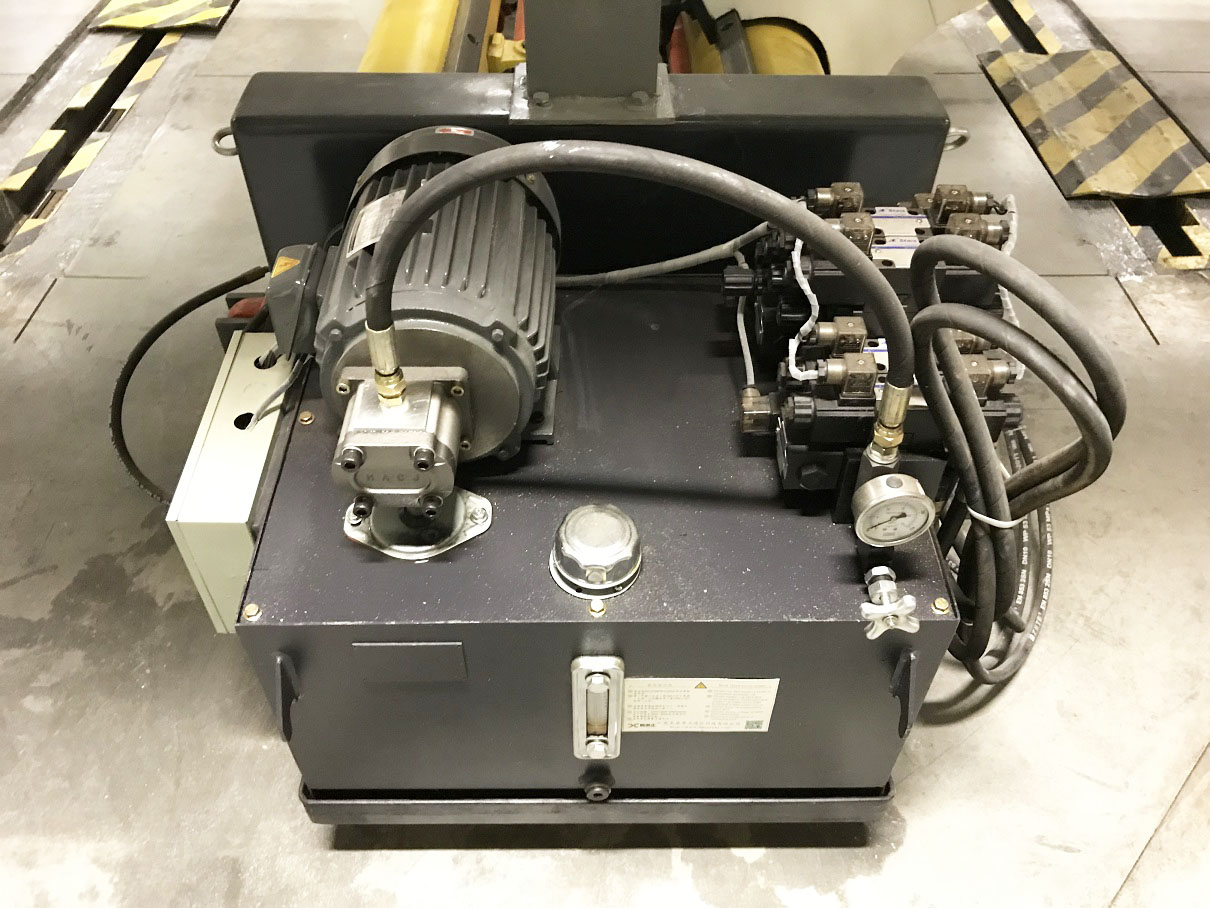

  • Гидравлическая станция: Shandong zaozhuang (Китай);

  • Пневматические узлы: Zhejiang Sonor CSM (Китай);

  • Электрические компоненты: Schneider (Франция);

  • Пневматический переключатель: Schneider (Франция).

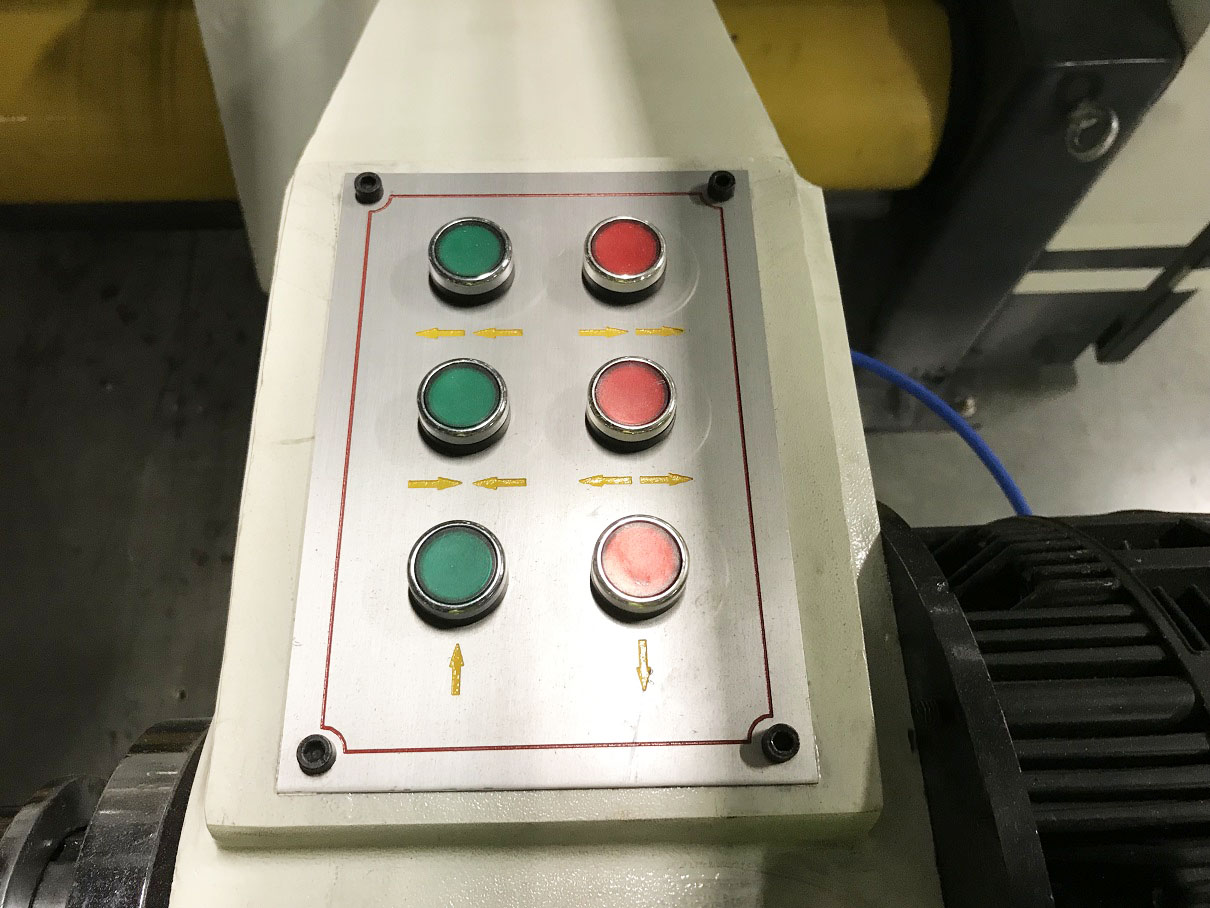

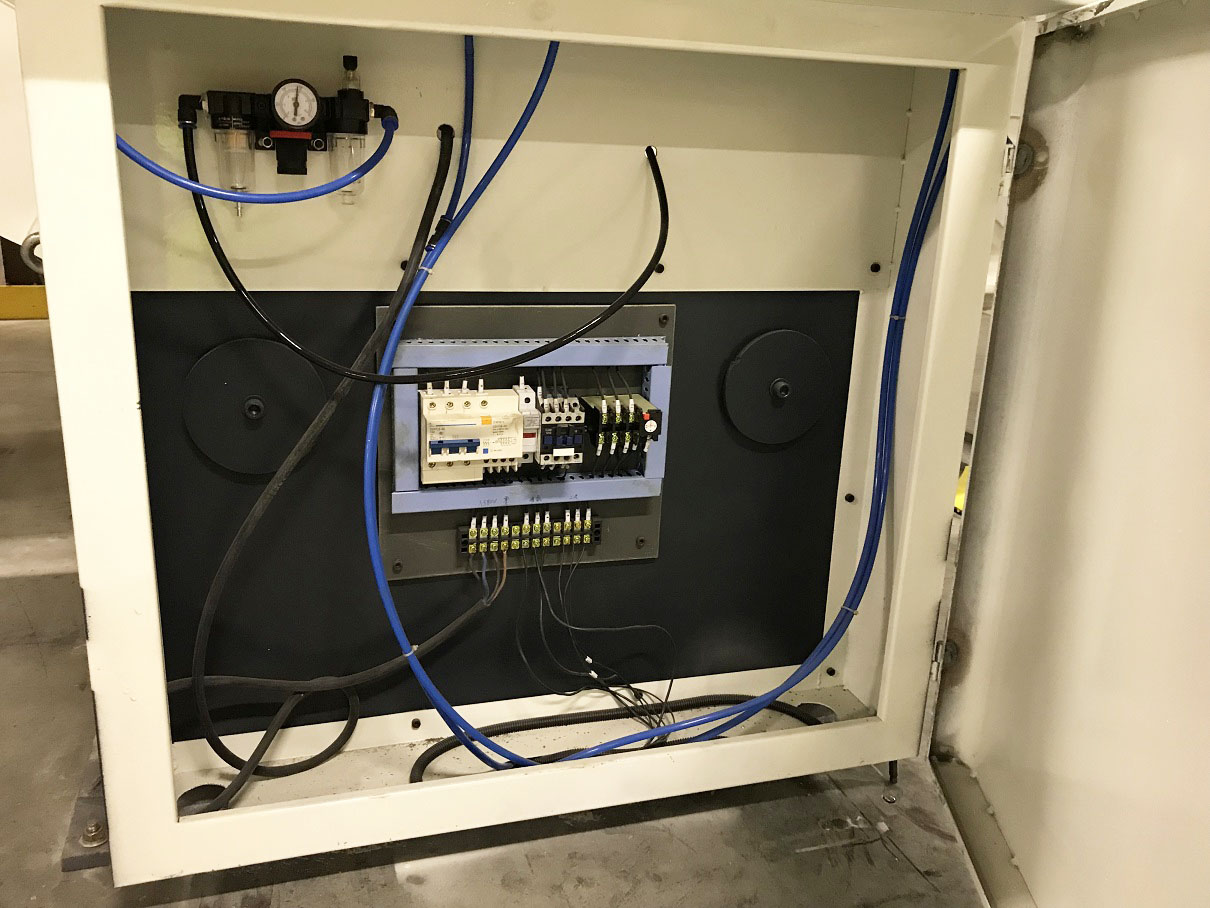

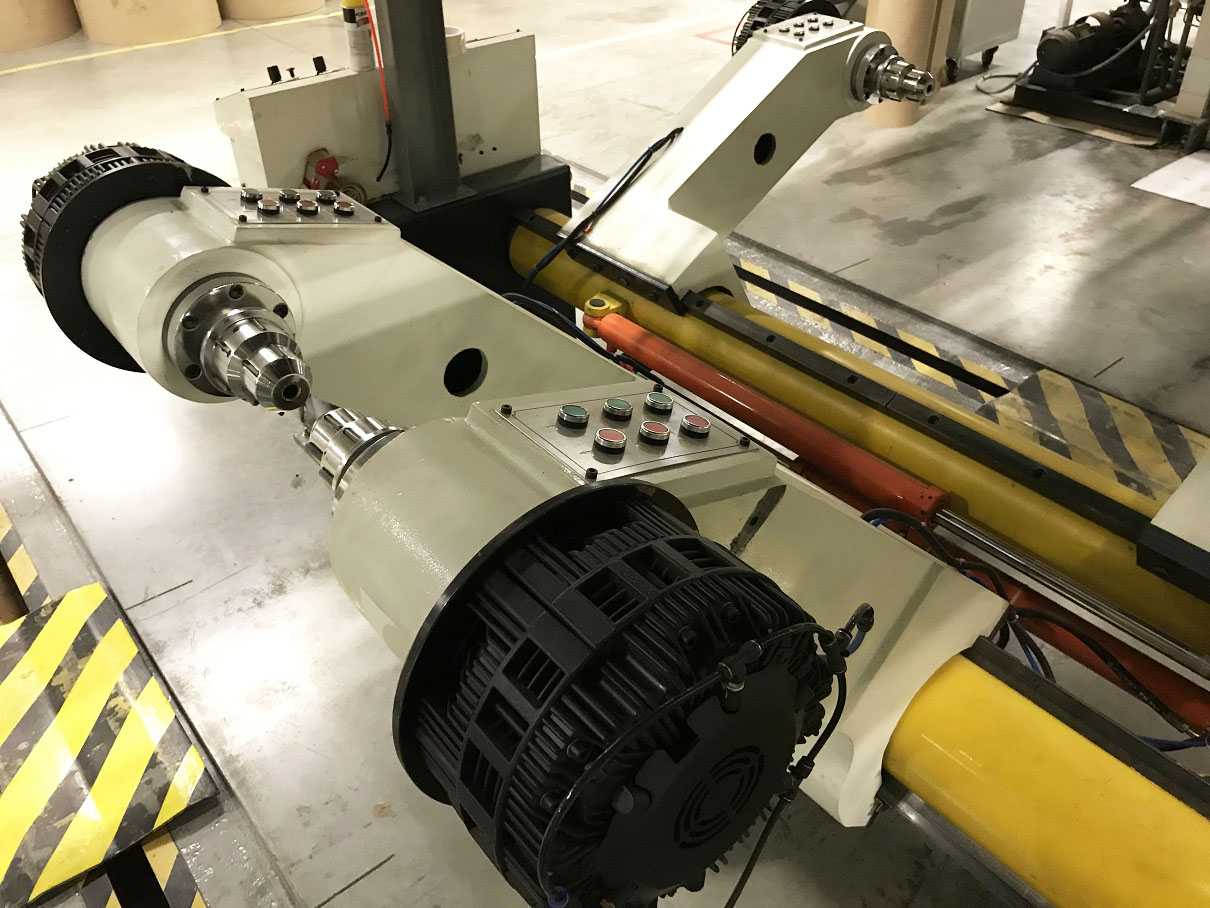

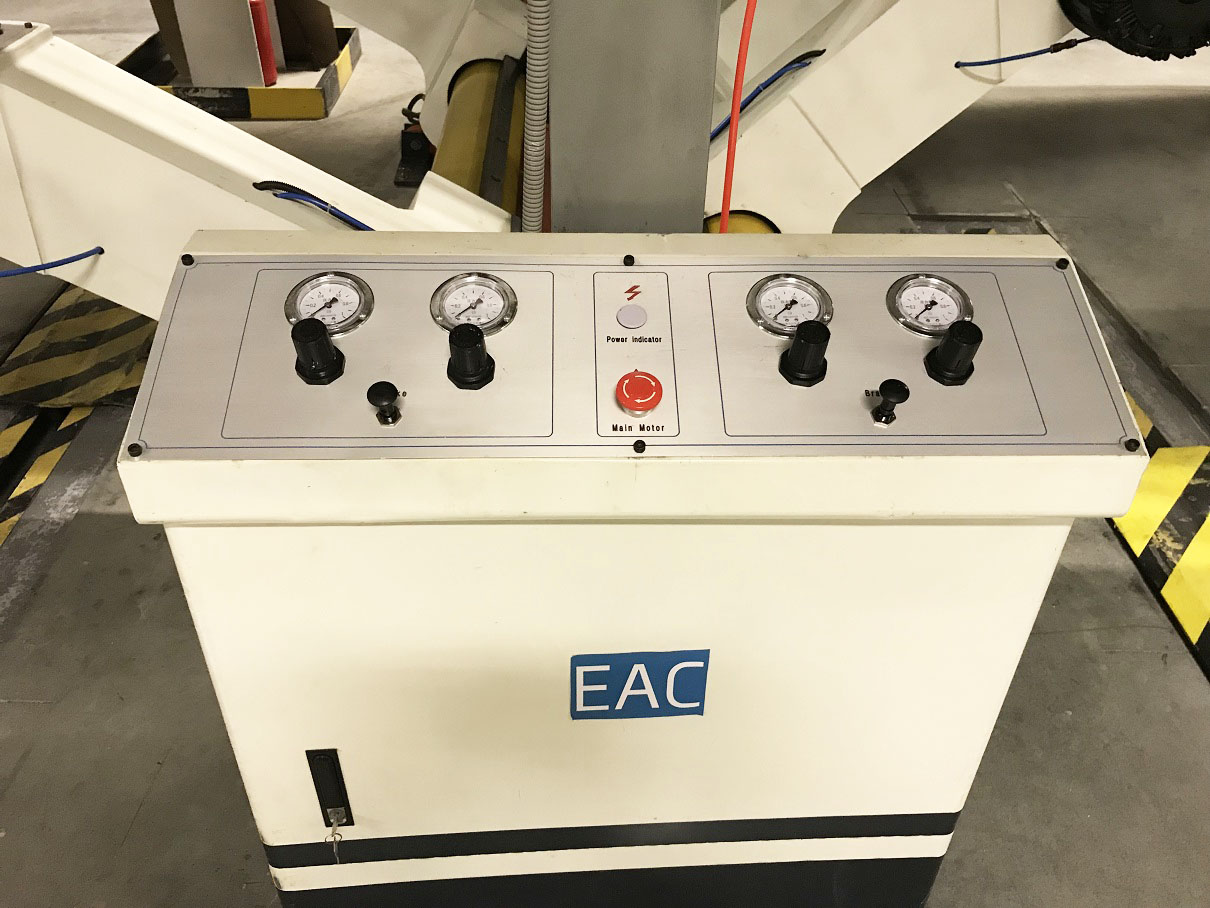

Фотографии узлов:

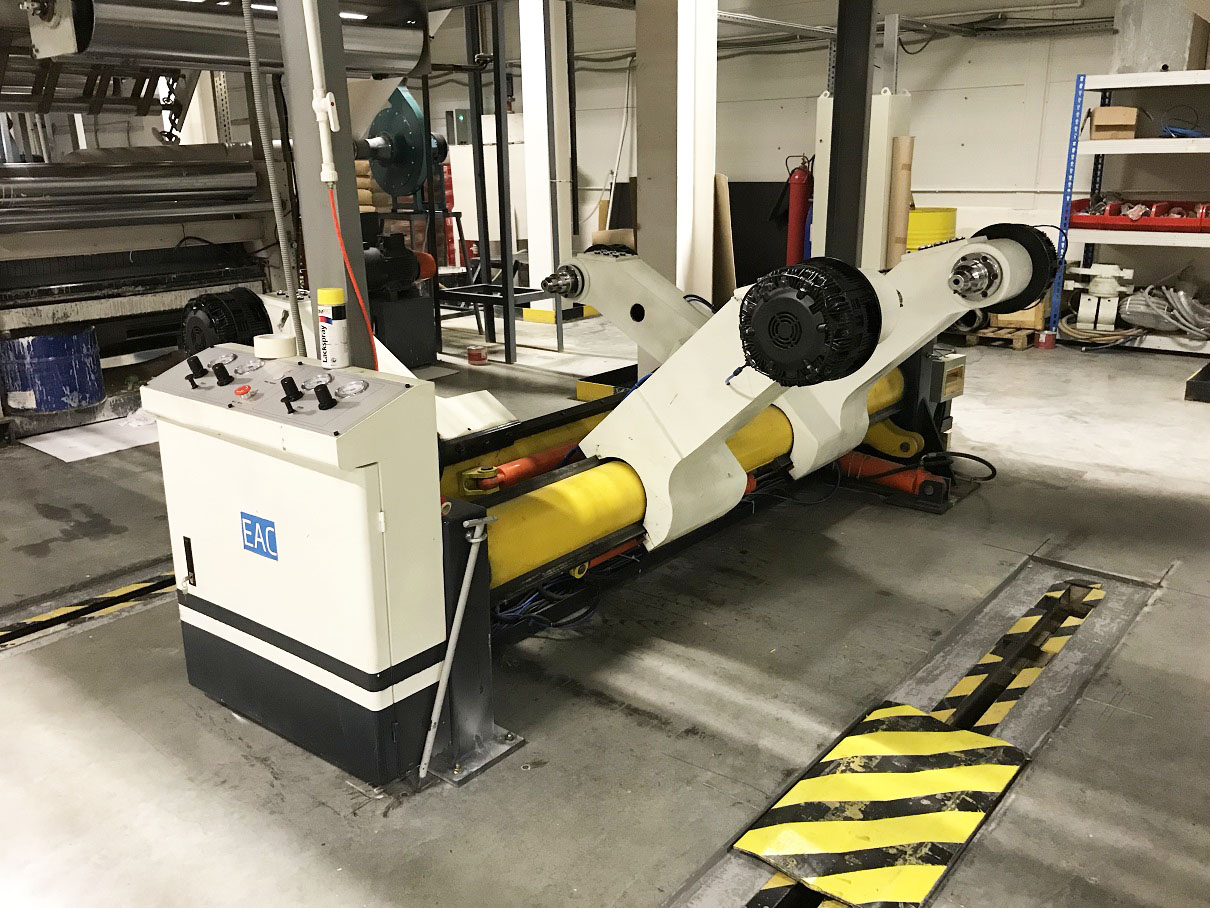

Раскат RS-3000GR
