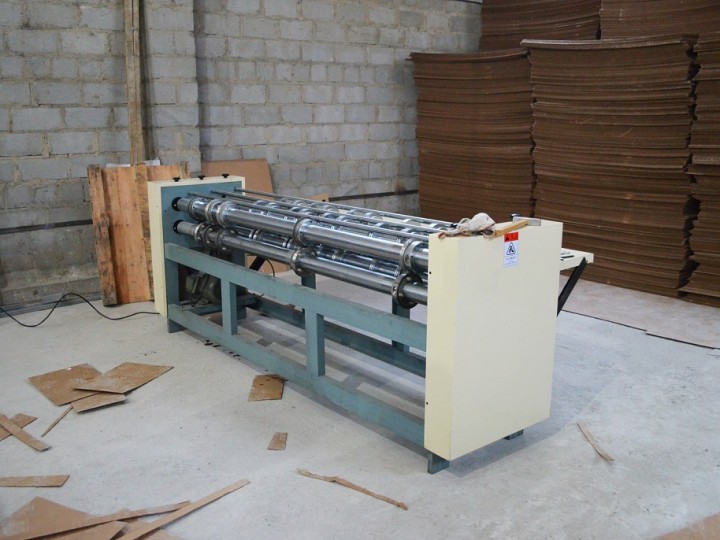

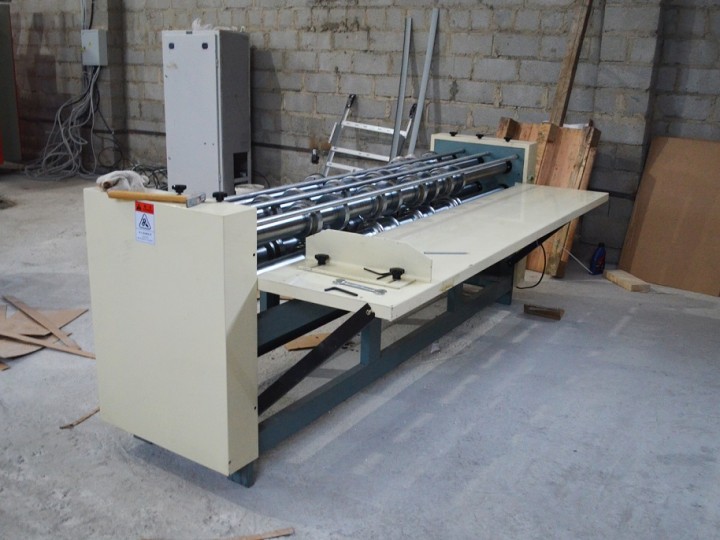

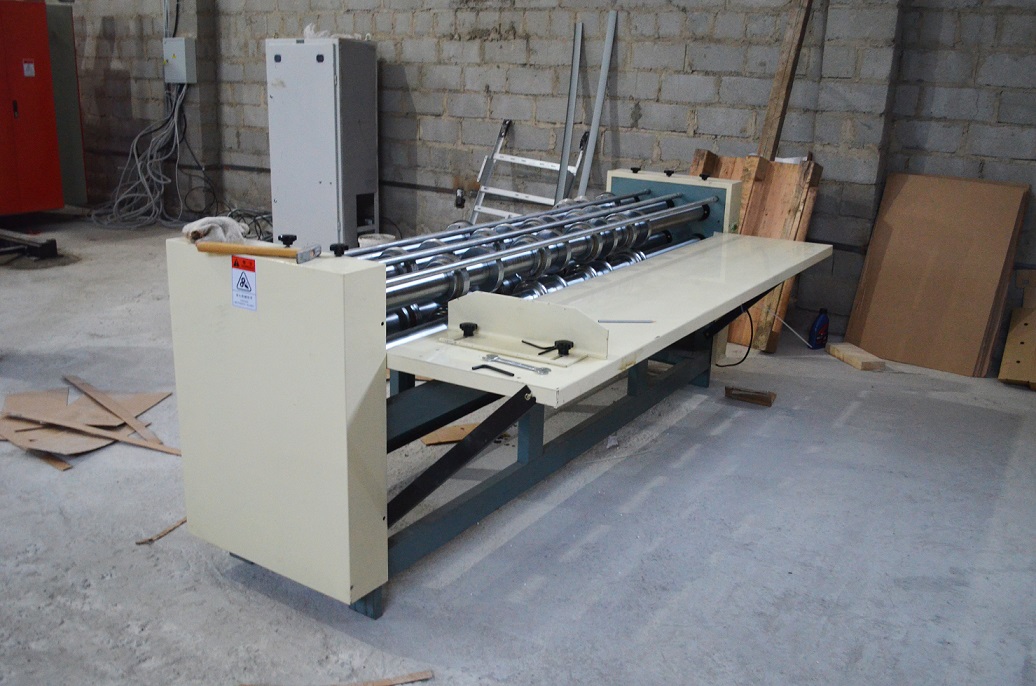

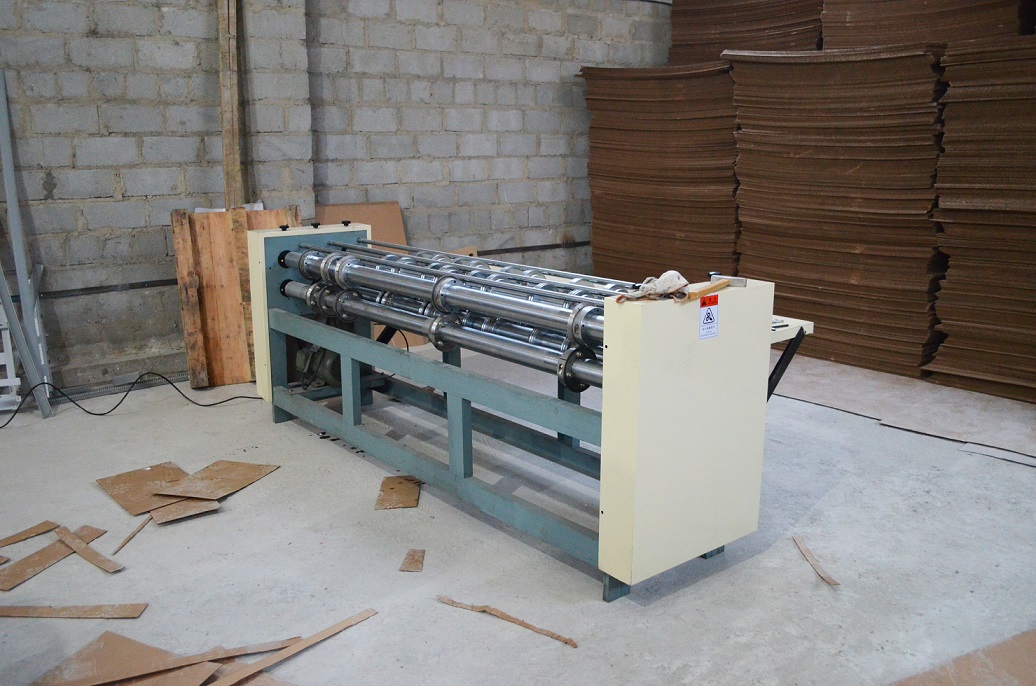

Станок рилевочно-резательный модели FY предназначен для продольного разрезания и рилевания трехслойного и пятислойного гофрокартона, а также склеенного картона. Станок применяется для разрезания больших заготовок на меньшие форматы.

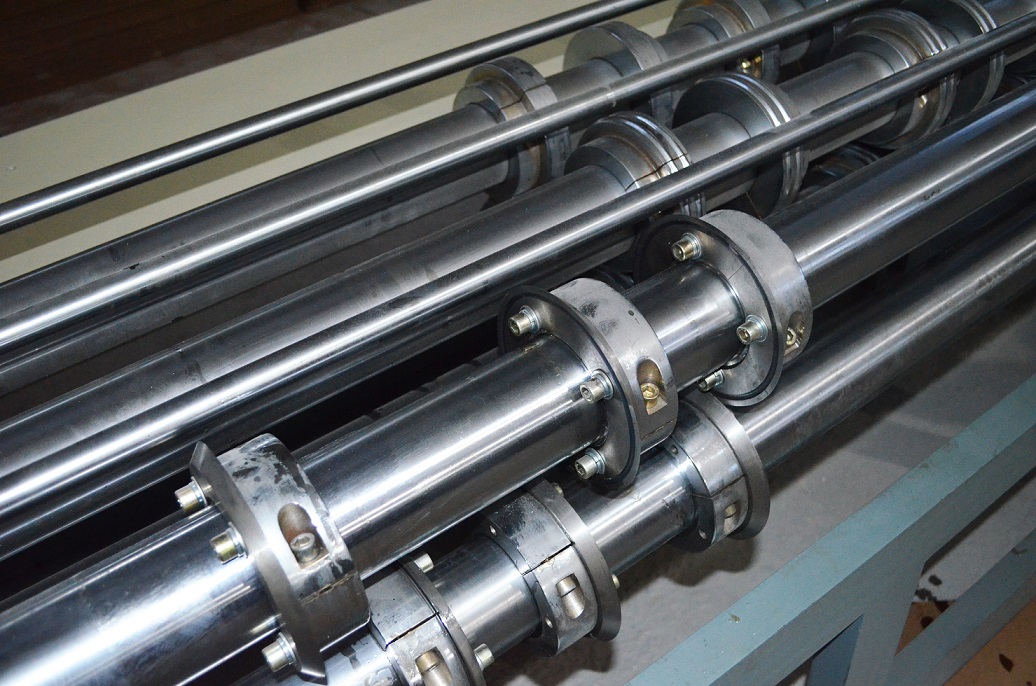

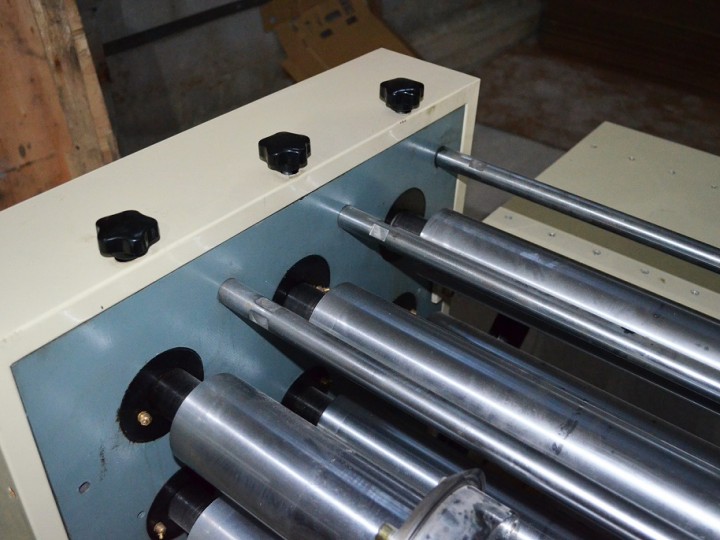

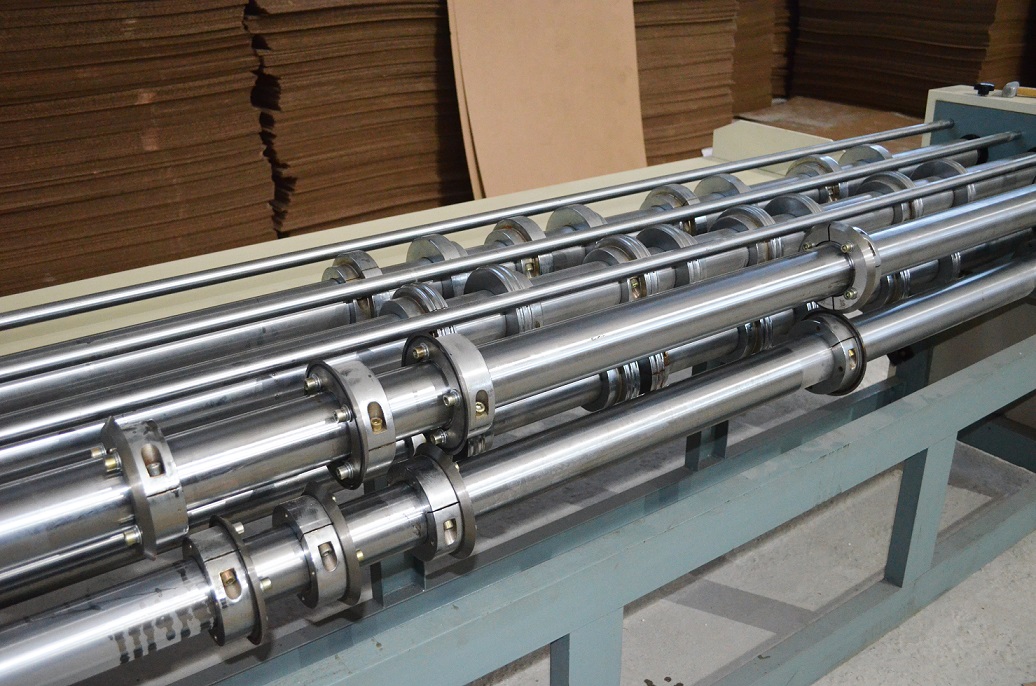

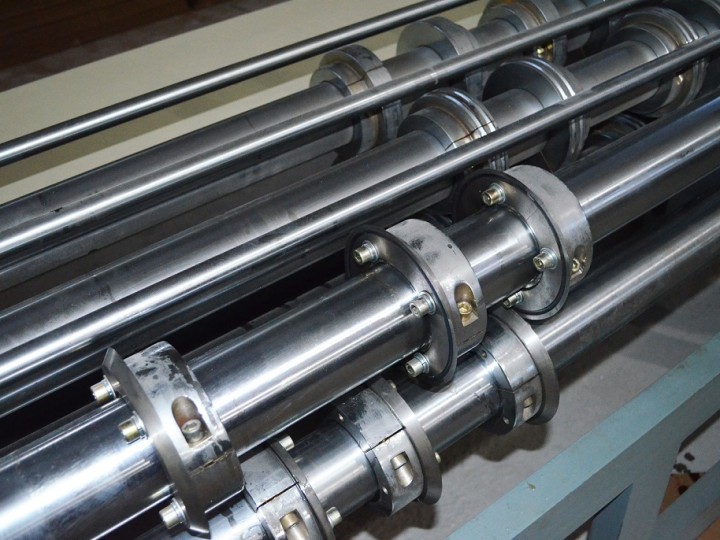

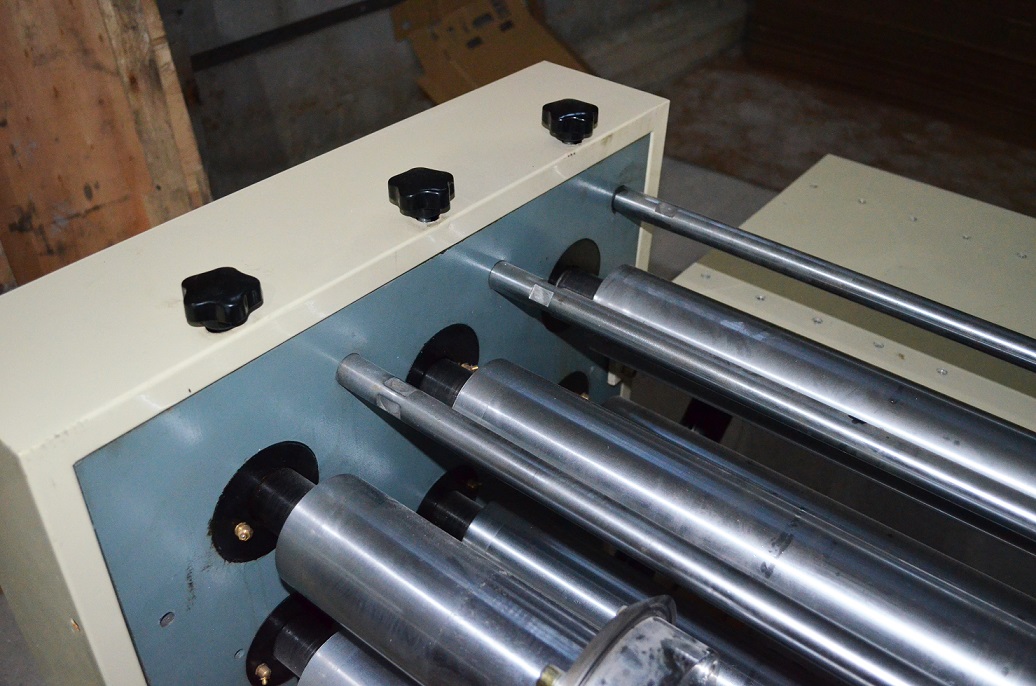

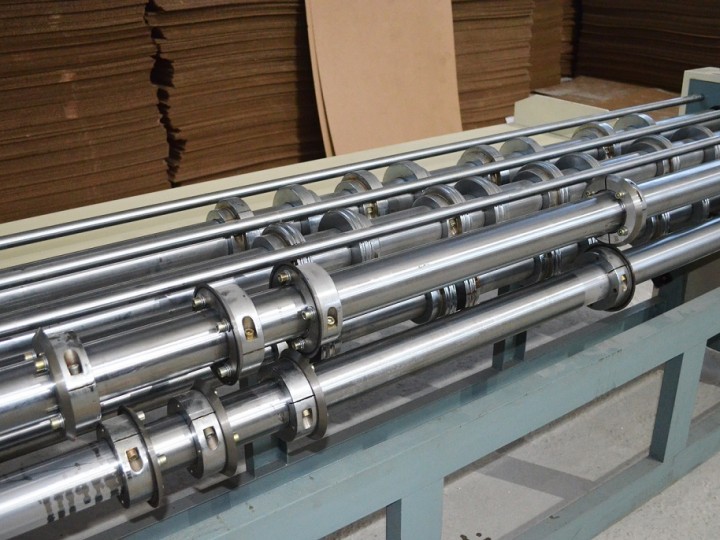

Оборудование имеет три пары валов, расположенных в три ряда (все валы – хромированные):
- Первый ряд: подающие валы, настраиваются в соответствии с профилем заготовки. Нижний подающий вал имеет насечки, предотвращающие проскальзывание заготовок.
- Второй ряд: валы с обрезными насадками.
- Третий ряд: валы с рилевочными насадками.
Комплектации рилевочно-резательного станка FY
-
Стандартная (4 обрезные насадки, 6 рилевочных насадок)
-
Усиленная (5 обрезные насадки, 8 рилевочных насадок)
Технические параметры
|
Технические данные |
FY-1600 |
FY-2000 |
FY-2500 |
FY-3000 |
|
Производительность (м/мин) |
100 |
100 |
100 |
100 |
|
Макс. длина заготовки (мм) |
1500 |
1900 |
2400 |
3000 |
|
Мин. ширина заготовки (мм) |
220 |
220 |
220 |
220 |
|
Мин. размер реза (мм) |
60 |
60 |
60 |
60 |
|
Мин. расстояние между рилевками (мм) |
55 |
55 |
55 |
55 |
|
Мощность (кВт) |
2 |
2,2 |
2,4 |
2,6 |
|
Габаритные размеры (мм) |
2000x800x1250 |
2300x1600x1250 |
2900x1600x1250 |
3600x1600x1250 |
|
Масса (кг) |
750 |
850 |
900 |
1000 |
