Минилиния для производства гофрокоробов MALISH II

Линия производства гофрокоробов модели MALISH II изготавливает короба малого формата. Предназначена для изготавления четырехклапанных гофрокоробов с цветной печатью (до 4-х цветов) и позволяет добиваться полноцветного изображения.

Линия сформирована по модульному принципу и состоит из следующих секций:

Секция вакуумно-роликовой подачи;
Одна секция флексографической печати;
Просекательно-рилевочная секция (слоттер);
Специализированный листоукладчик.

Дополнительные опции:

Комплектация просекательно-рилевочной секции (слоттера) муфтами ротационной высечки для просечки вентиляционных отверстий, ручек и деталей сложной конфигурации;
Вибростол для удаления обрези.

Технические характеристики:

Технические данные	MALISH II 600x1700
Макс. скорость (заг./мин)	160
Макс. размер заготовки (мм)	600 x 1700
Макс. размер печати (мм)	600 x 1600
Мин. размер заготовки (мм)	170x450
Ширина просечек (мм)	5
Минимальные интервалы слоттерных просечек (мм)	150 x 60 или 85 x 85
Минимальная высота короба (мм)	80 (65)
Максимальная высота короба (мм)	345 (Если высота короба будет больше – то необходимо снять один ножевой сегмент)
Точность печати (мм)	≤± 0,5
Точность просечки (мм)	≤ ± 1,5
Толщина флексоклише (мм)	3-8
Толщина заготовки (мм) **	1.2-11
Диаметр печатного вала (мм)	220
Расход воздуха (м³)	0,8
Мощность (кВт) (базовая комплектация)*	11
Габаритные размеры (мм) (базовая комплектация)*	7 300 x 2 100 x 1 700

* Базовая комплектация - секция подачи + 2 секции флексопечати + секция слоттера + листоукладчик.

** Возможность работы с микрогофрокартоном толщиной от 1,2 мм.

Особенности конструкции

Секции устанавливаются на рельсах и соединяются между собой при помощи пневматических замков;
Станина изготовлена из высококачественной стали, толщиной 40 мм;
Автоматическая вакуумно-роликовая подача заготовок;
Секция вакуумно-роликовой подачи и первая секция печати совмещены;
Прямозубые шестерни, применяемые в передачах, с высокой точностью и работы на больших скоростях, снабжены автоматическим контуром смазки;
Русифицированное меню;
Подшипники HRB;
Электрокомлектующие “CHNT”;
Путевые выключатели “CHNT”;
Приводной двигатель снабжен регулируемым преобразователем частоты “Delta”;
Сенсорный дисплей на секции подачи;
Пневматические комплектующие “SUPAI”;
Анилоксовые валы “TENGDA DALIAN”;
Моторизированное передвижение секций машины;
Автоматический возврат всех секций машины на "ноль";
Cекция слоттера моторизирована и настраивается с панелей над каждым ножом;
Мотор настройки слоттера пр-ва “DONGGUANG JIN LONG”;
Основной мотор пр-ва “CTPCT”;
Специализированный листоукладчик, способный формировать пачки готовой продукции с заданным количеством изделий. Листоукладчик был создан для работы с изделиями небольшого формата;
Насосы подачи краски и воды пр-ва “CHANGJIANG”;
Блок подготовки сжатого воздуха “NST”.

Описание каждой секции

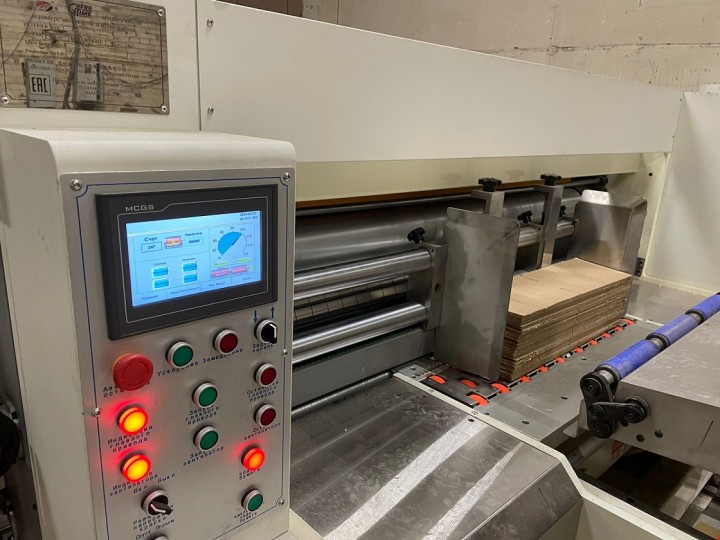

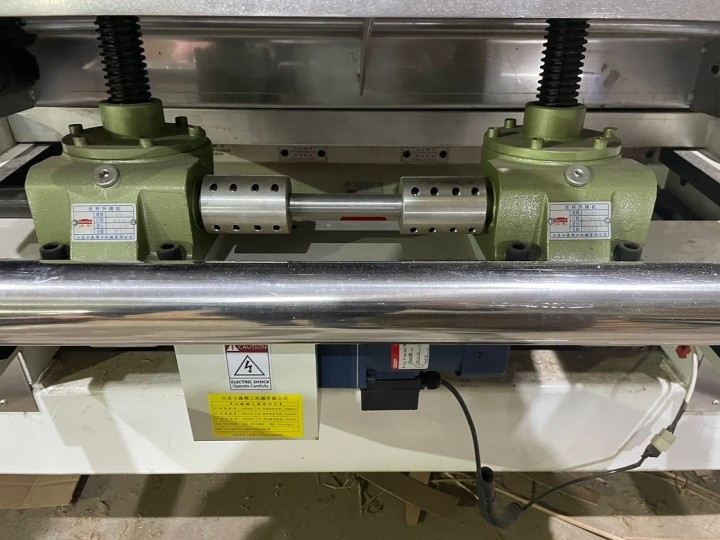

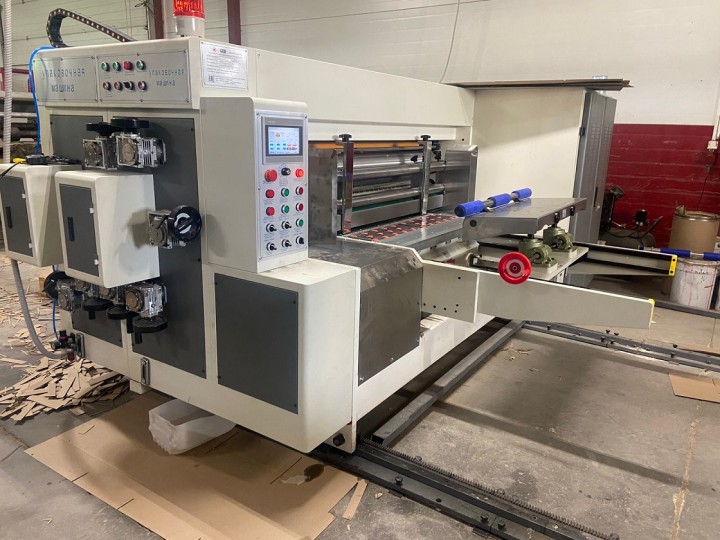

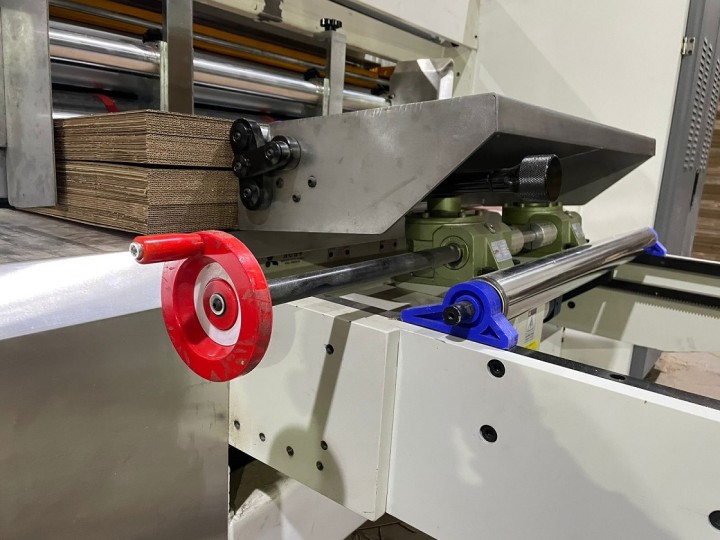

Вакуумно-роликовая подача заготовок

Описание секции:

Секция вакуумно-роликовой подачи, совмещенная с первой секцией печати;
Полностью моторизированные настройки секции подачи с помощью сенсорного дисплея. Цветной дисплей отображает количество произведенной продукции. На дисплее может быть задан производственный план. После выполнения заданного плана линия автоматически останавливается и подает звуковой сигнал.

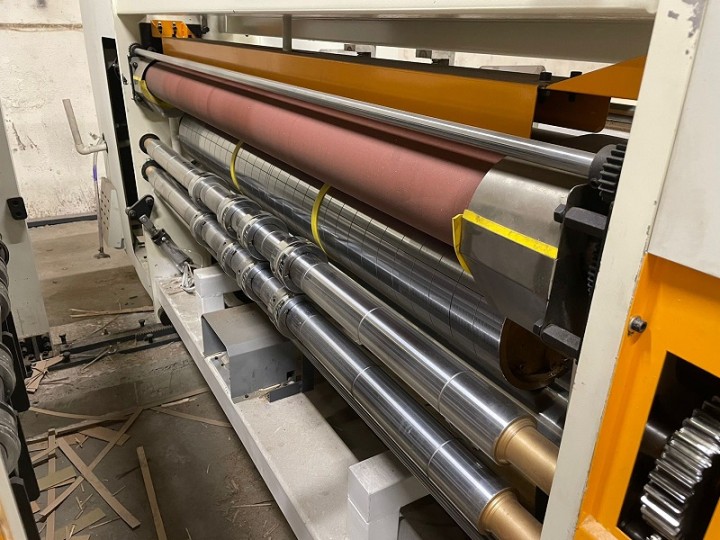

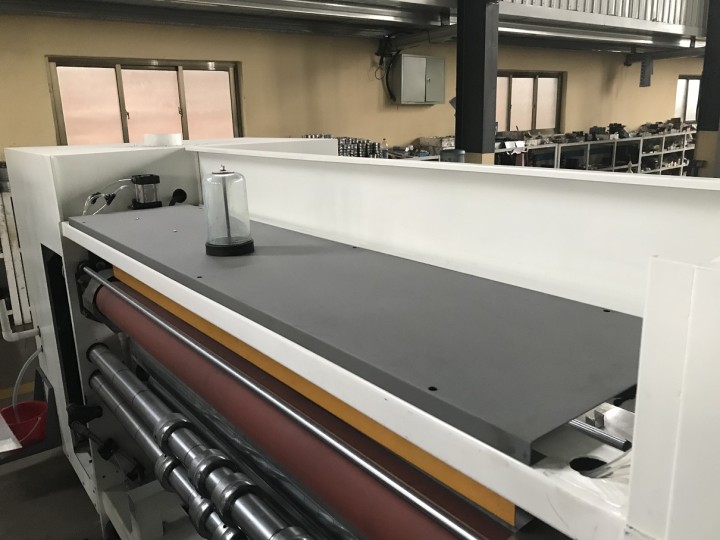

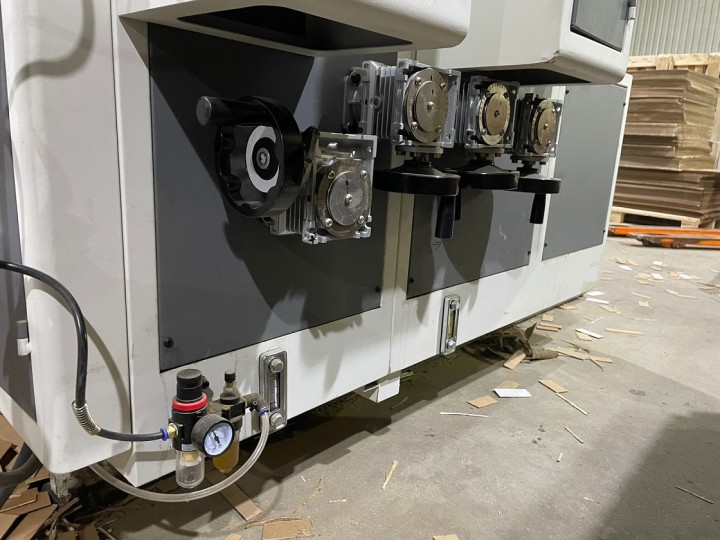

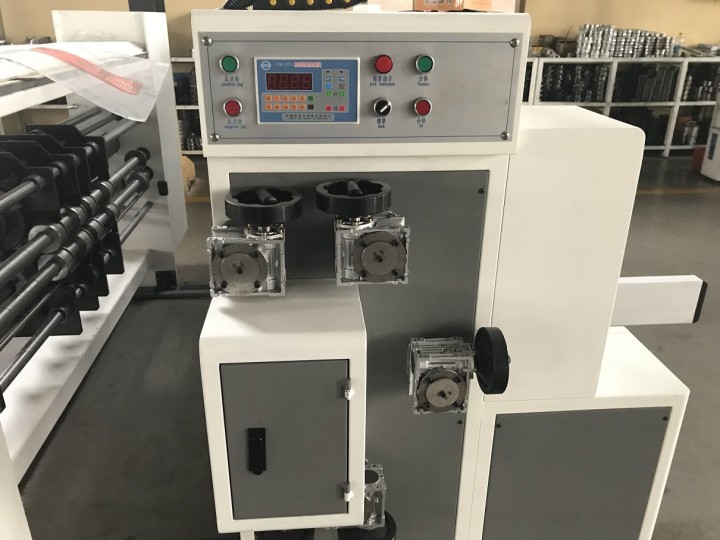

Секция Флексопечати

Описание секции:

Дукторная система нанесения краски (анилоксовый вал в паре с резиновым);
Пневматический подвод печатной пары;
Автоматическая система промывки секции от краски;
Автоматическое разведение печатного вала и печатной пары в момент остановка подачи заготовок;
Автоматическая установка нулевого положения;
Моторизированная система установки фазы печатного вала на 360 градусов, позволяющая регулировать его положение в процессе работы или остановке машины;
Наличие компенсатора, автоматически приводящего вал в нулевое положение;
Автоматическая система смазки каждой секции;
Настройка машины на толщину картона и высоту клише при помощи червячного редуктора с цифровой индикацией;
Поперечно (осевая) проводка печатных валов с помощью резьбового механизма;
Для удобства крепления клише на печатный вал нанесена координатная сетка.

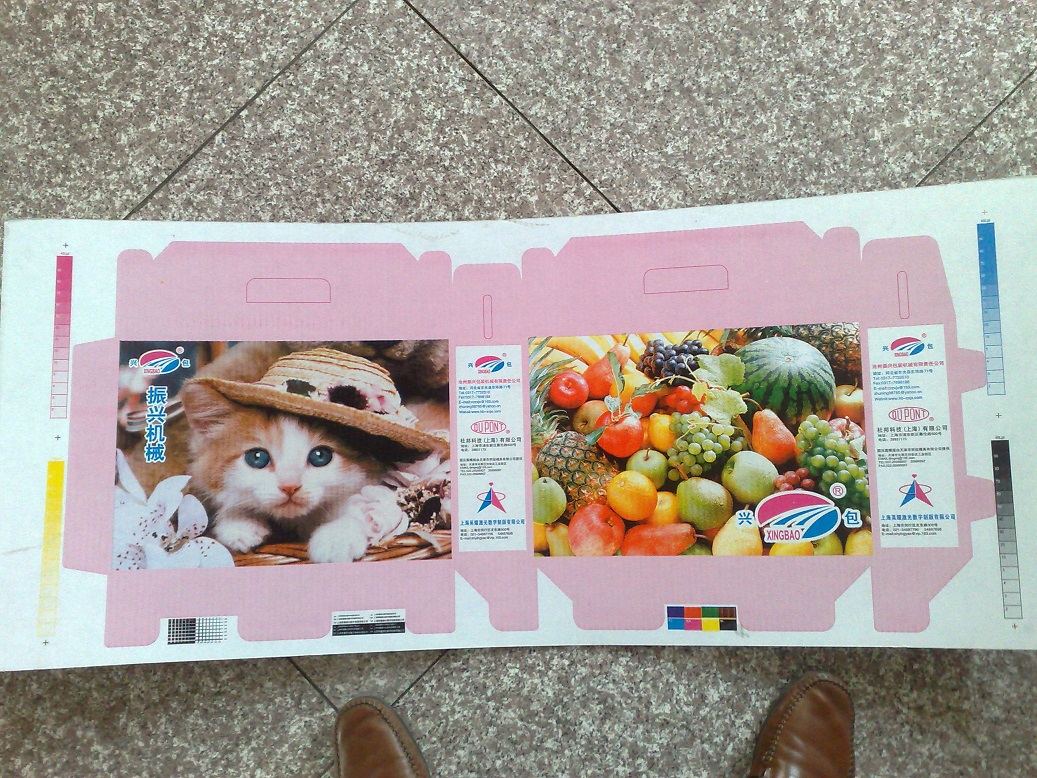

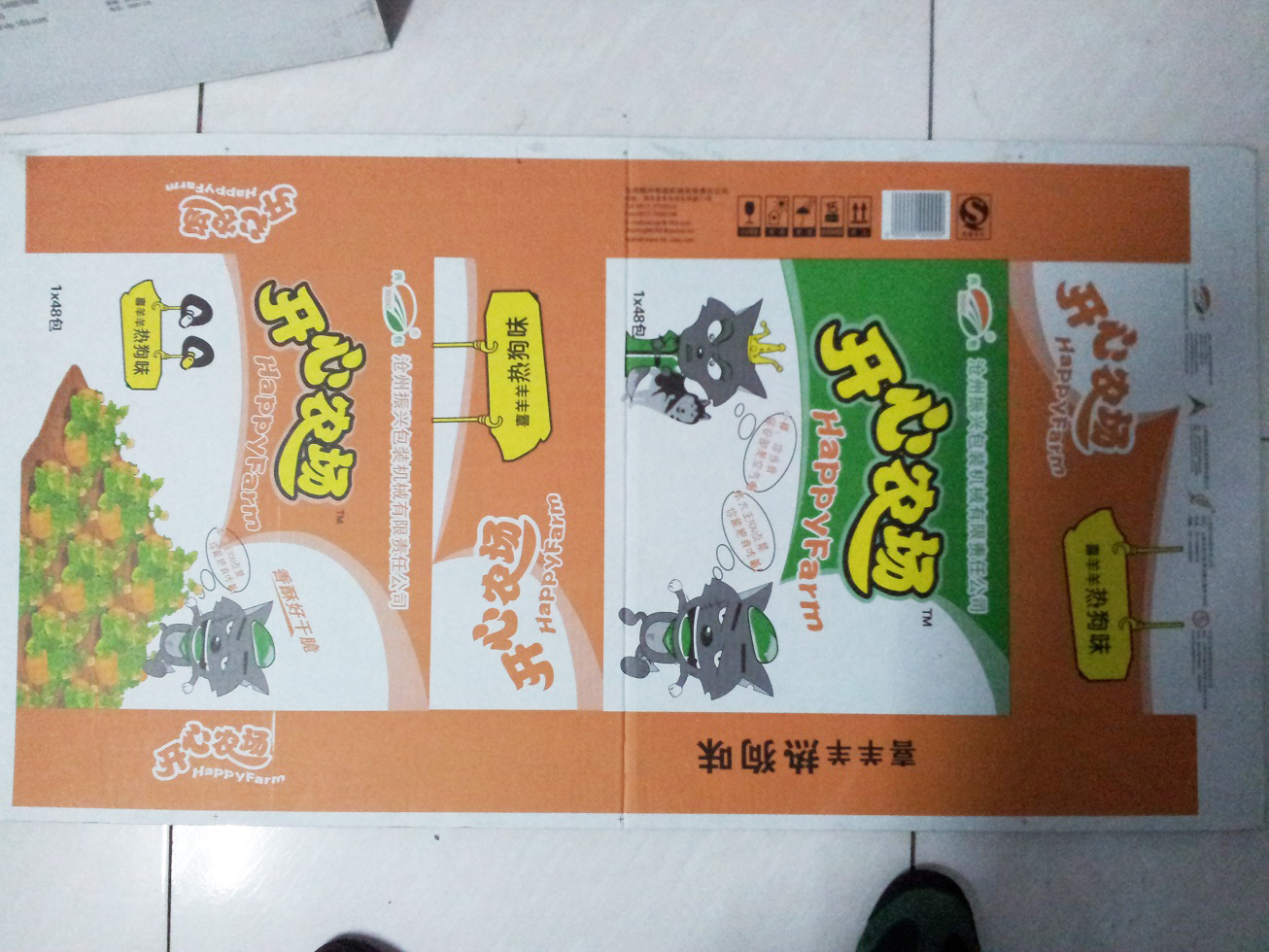

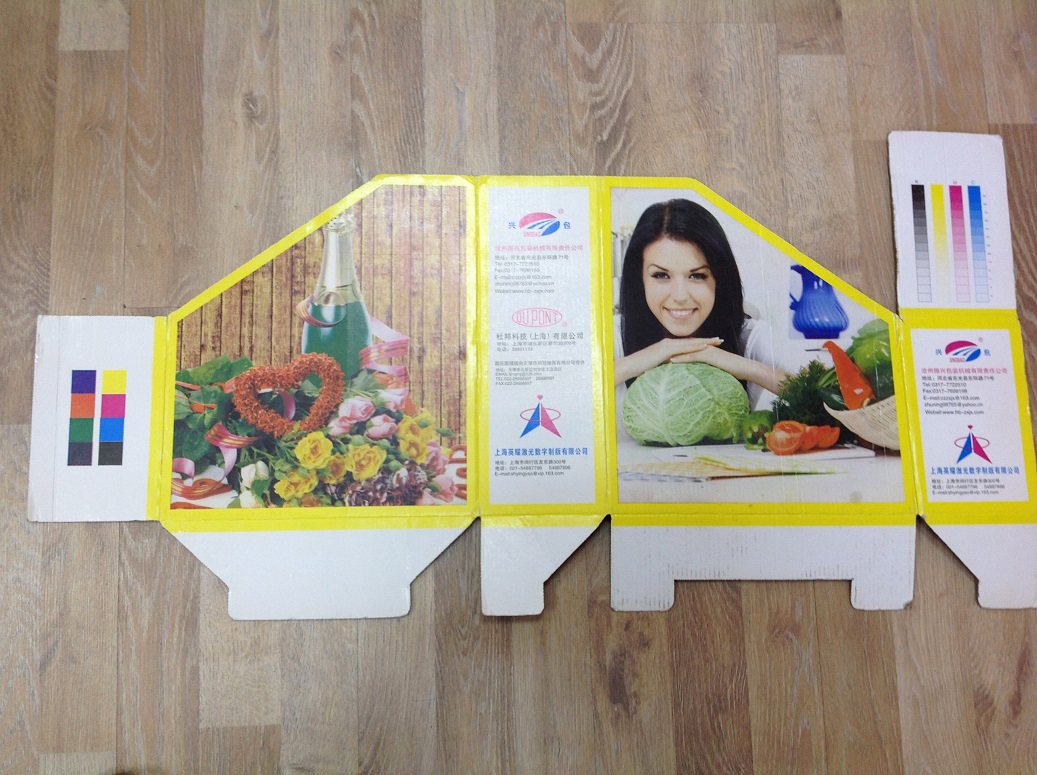

Образцы печати с использованием трех или четырех цветов

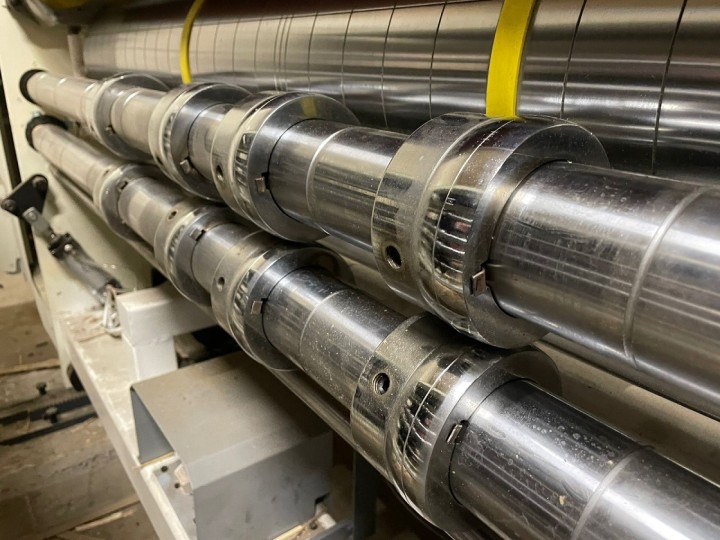

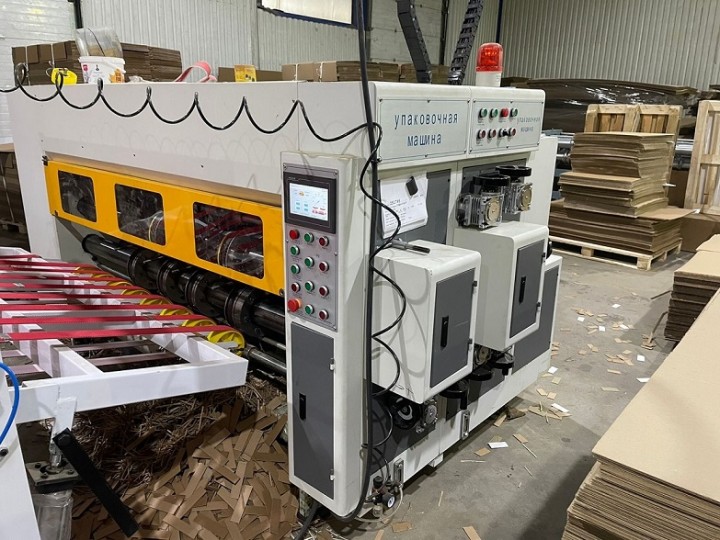

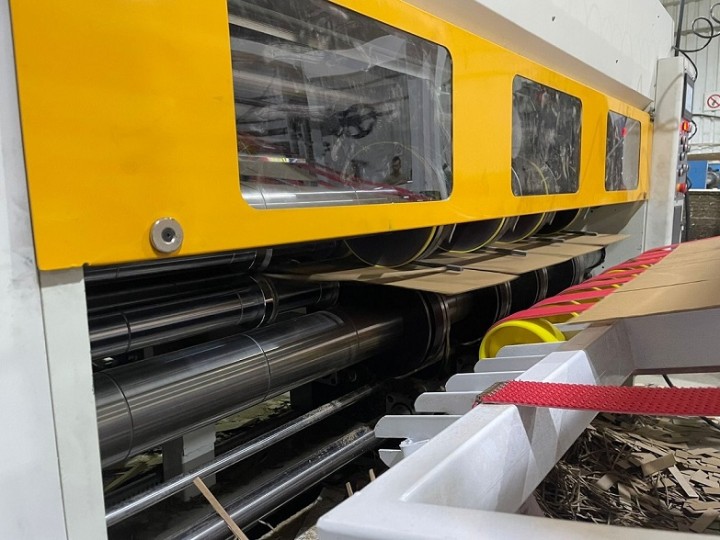

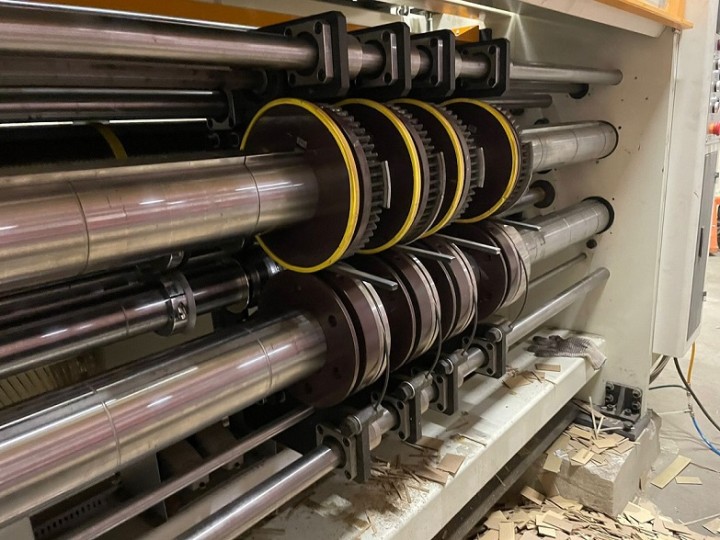

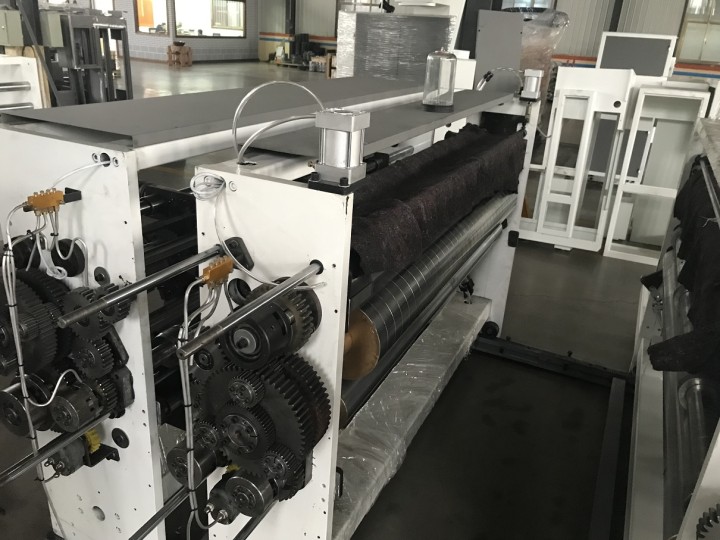

Просекательно-рилевочная секция (Слоттер)

Описание секции:

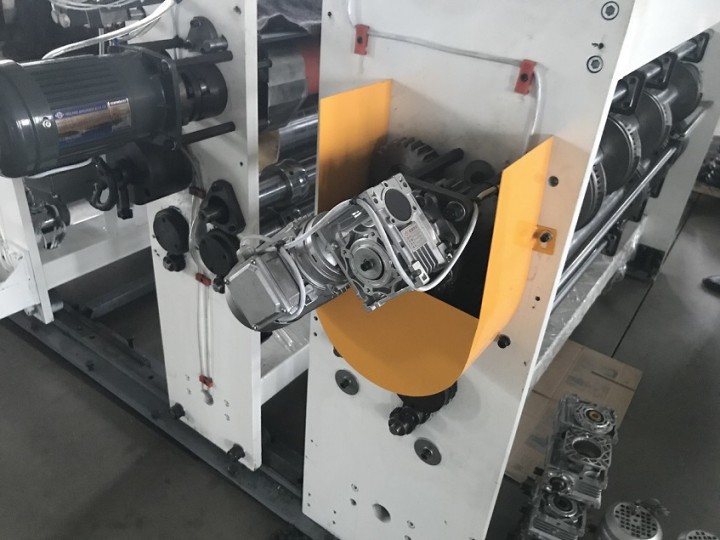

Слоттер с моторизированной регулировкой ножей и рилевок;
Подвижные просечные ножи;
Пред-рилевочные муфты;
Автоматическая установка нулевого положения;
Секция оборудована зубчатыми просечными ножами;
Настройка просечных ножей на высоту коробки с помощью механизма одновременного изменения угла ножей;
При настройке длины и ширины коробки - просечные ножи, контрножи, верхние и нижние ролики рилевок настраиваются одновременно;

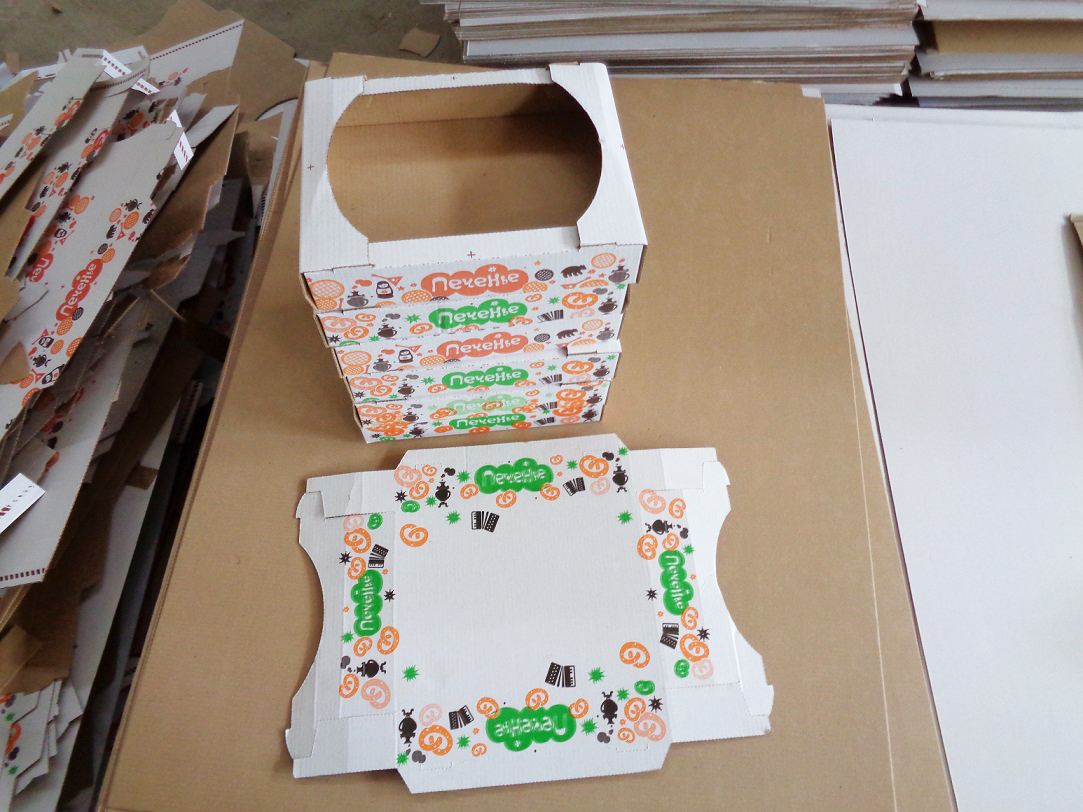

Возможность комплектации муфтами ротационной высечки для просечки вентиляционных отверстий, ручек и деталей сложной конфигурации;

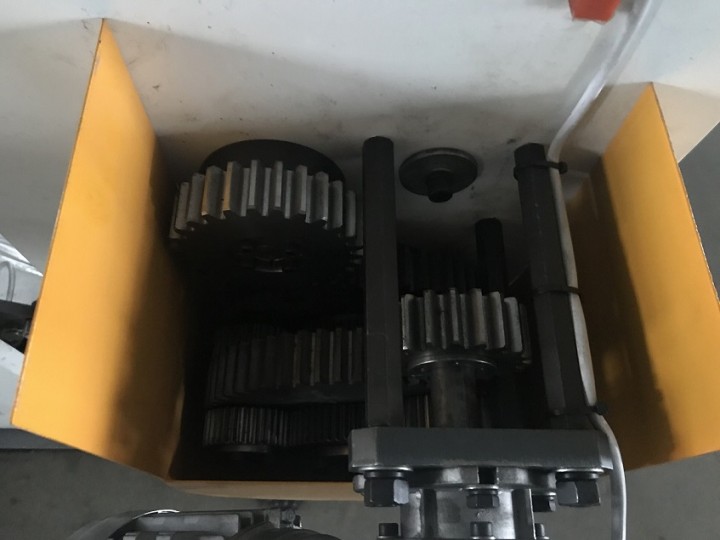

Централизованная система смазки шестерней;
Возможность комплектации линии секцией слоттером-ротором.

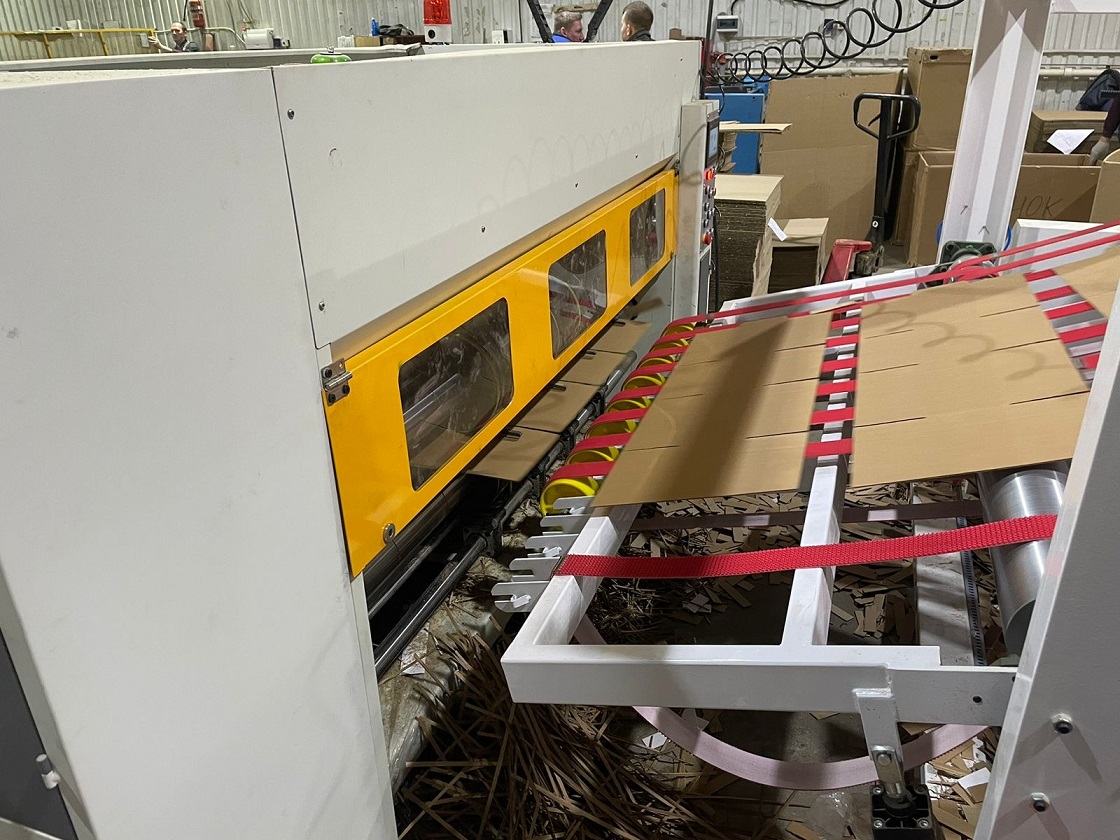

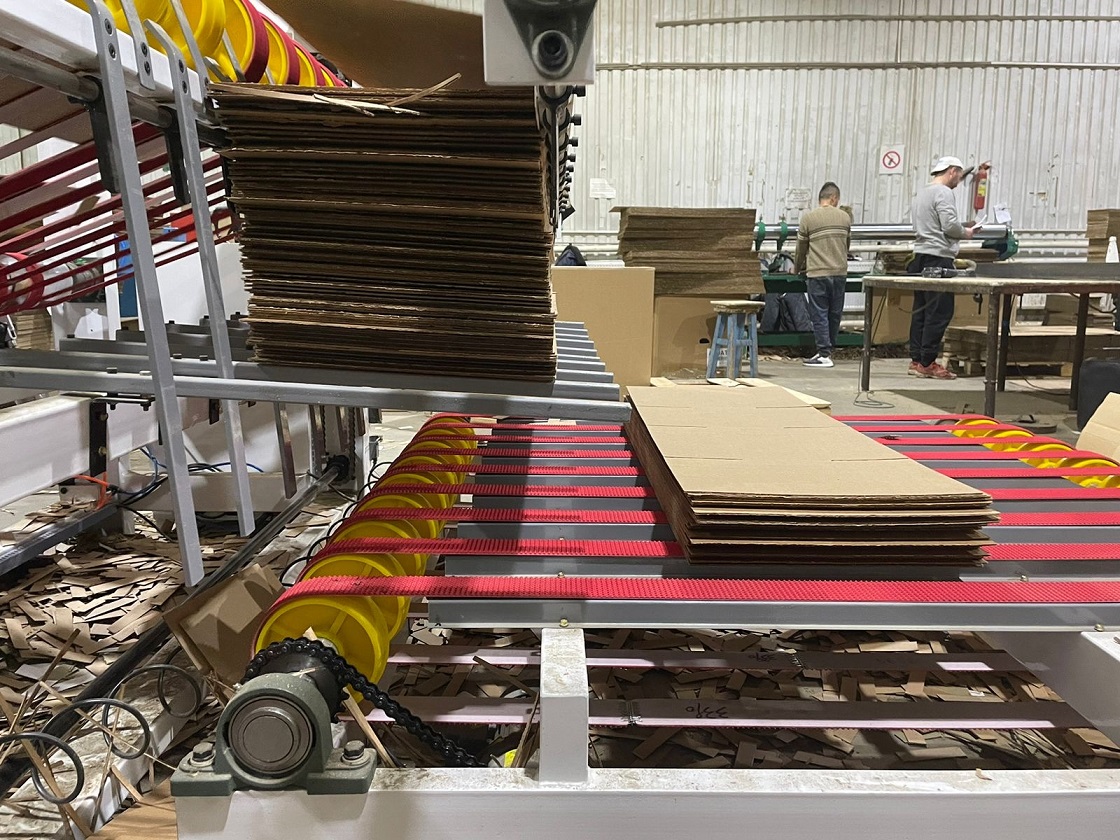

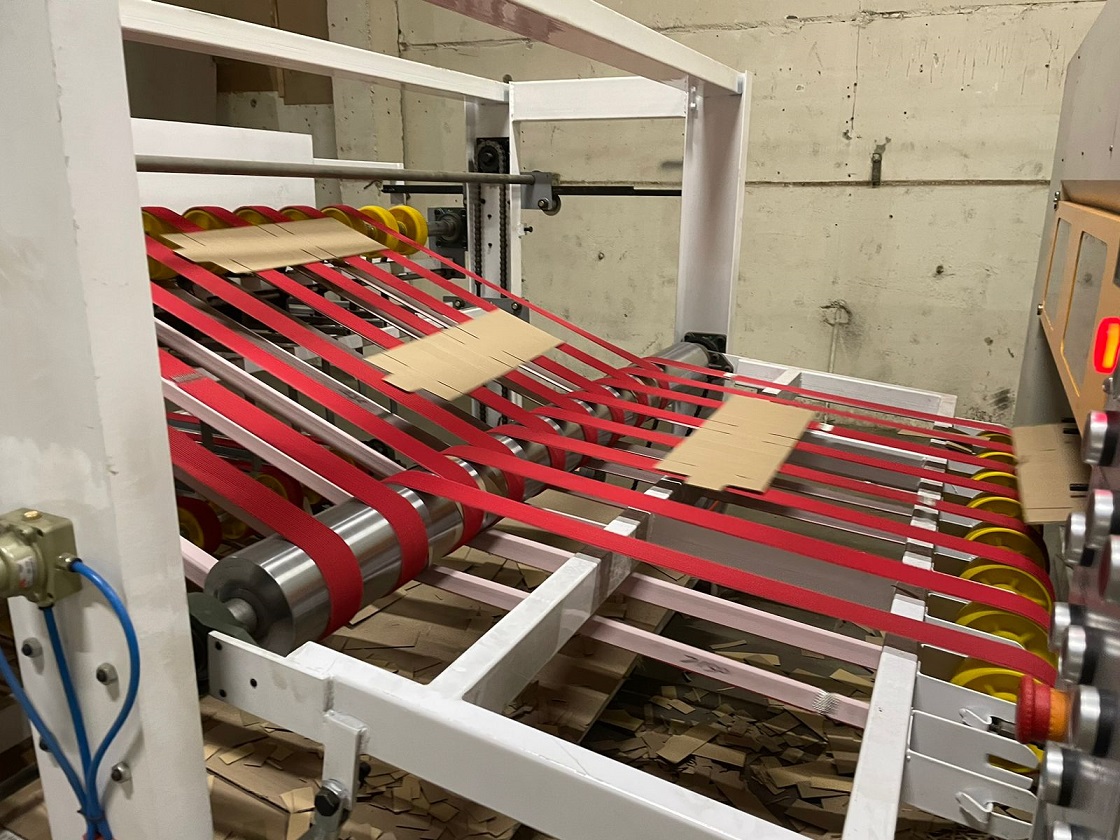

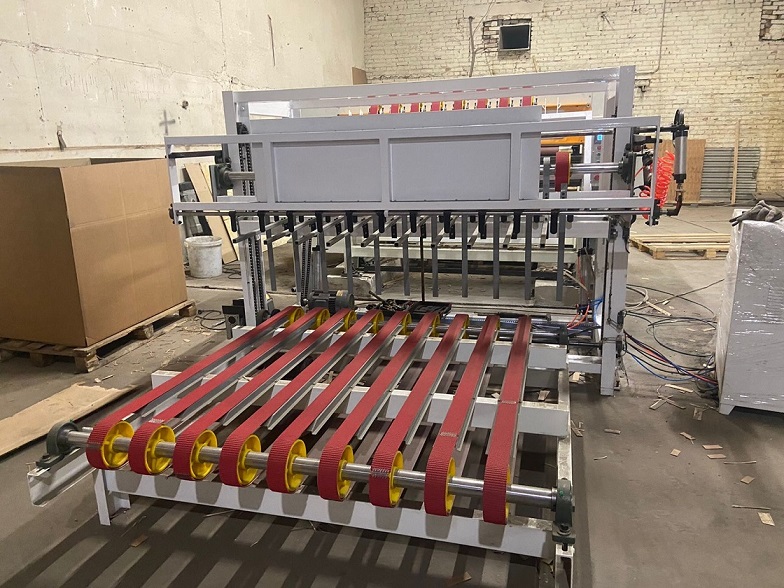

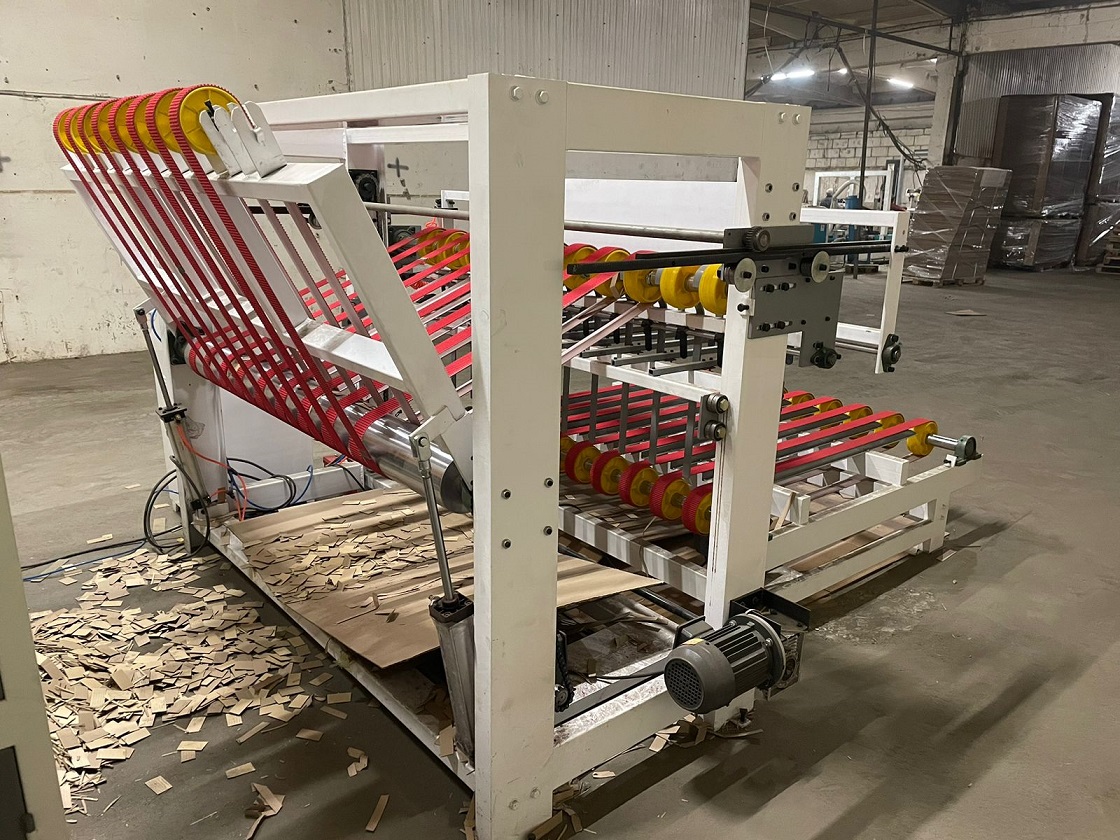

Листоукладчик

Описание секции:

Автоматический листоукладчик устанавливается после секции слоттера в конце линий для производства разверток гофрокоробов;
Листоукладчик формирует пачки готовой продукции с заданным количеством изделий;

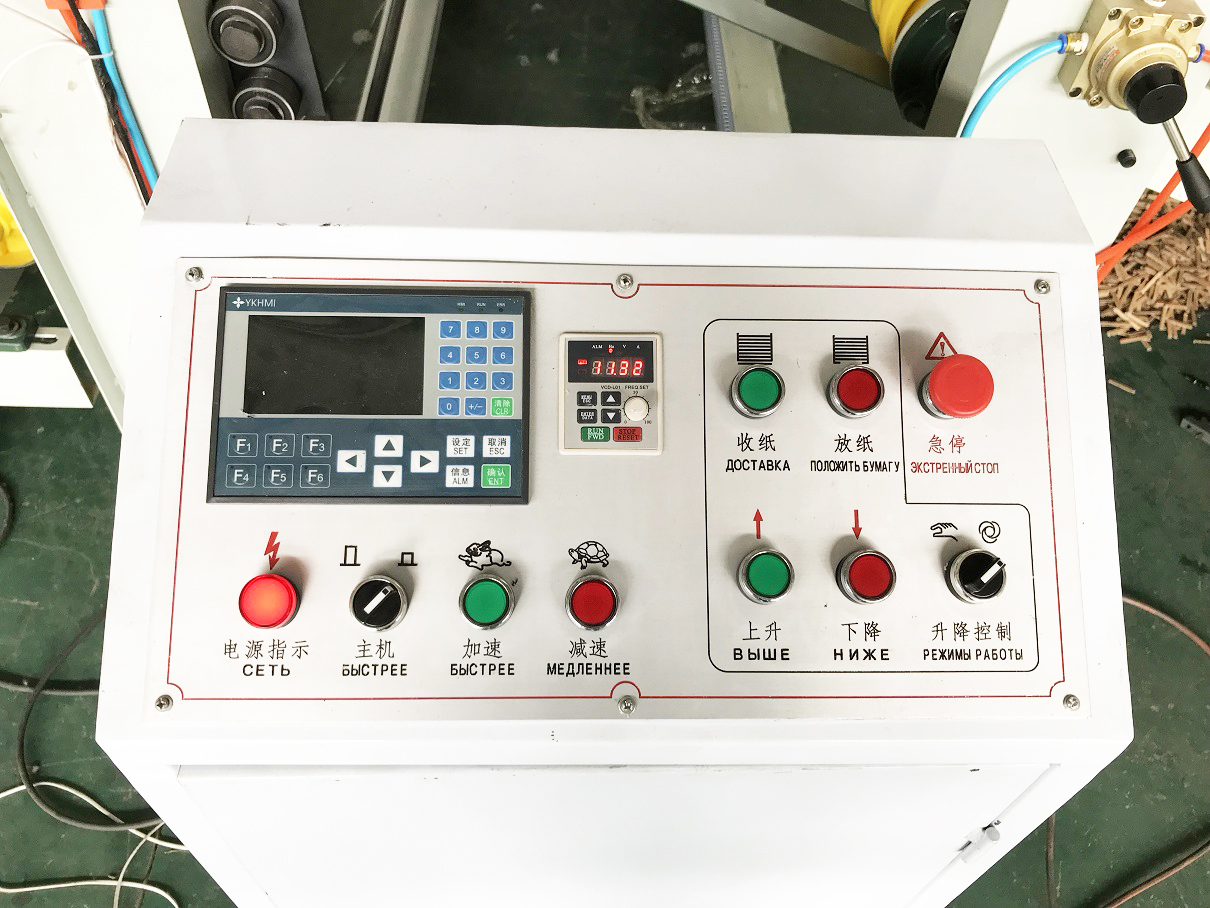

Настройка количества готовой продукции осуществляется с дисплея пульта;
Листоукладчик может работать в автоматическом и ручном режиме.
