Второй этап модернизации гофроагрегата в компании «БМК» в г. Гатчина

7 октября 2022г. специалистами компании «Гофротайм» произведен второй этап модернизации и ввод в эксплуатацию гофроагрегата в компании «БМК» в г. Гатчина.

В рамках первого этапа модернизации был установлен кассетный гофропресс SF-405Е. Второй этап модернизации - установка сплайсеров (бумагосоединительные узлы) и узла удаления брака NC-QD. Бумагосоединительный узел используется для безостановочного соединения плоских слоев на гофроагрегате. Узел удаления брака устанавливается после сушильно-охлаждающего стола и служит для поперечного нарезания на небольшие листы бракованного картона и удаления его из рабочей зоны.

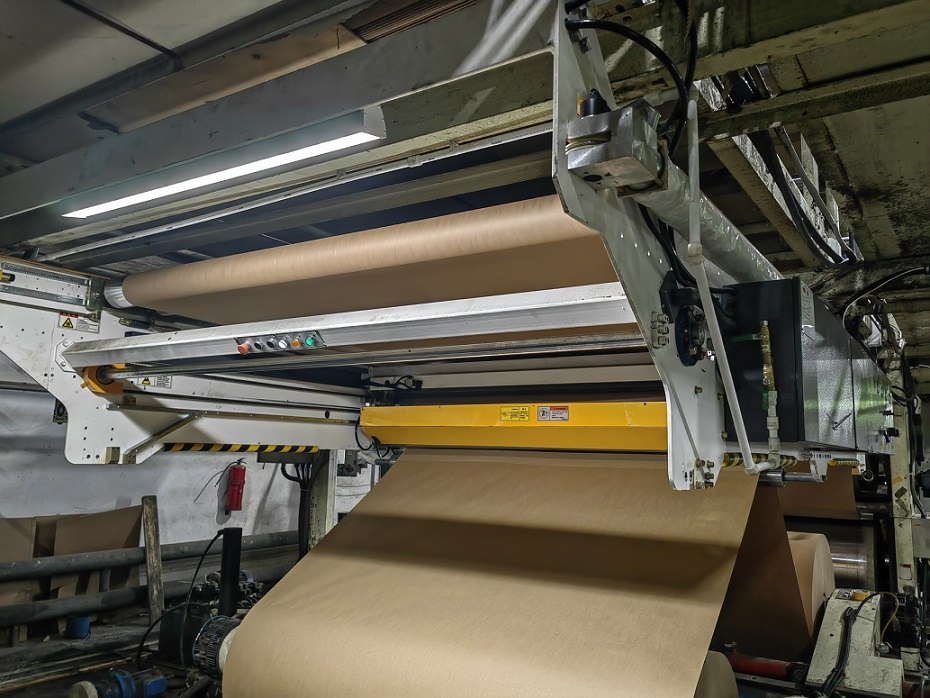

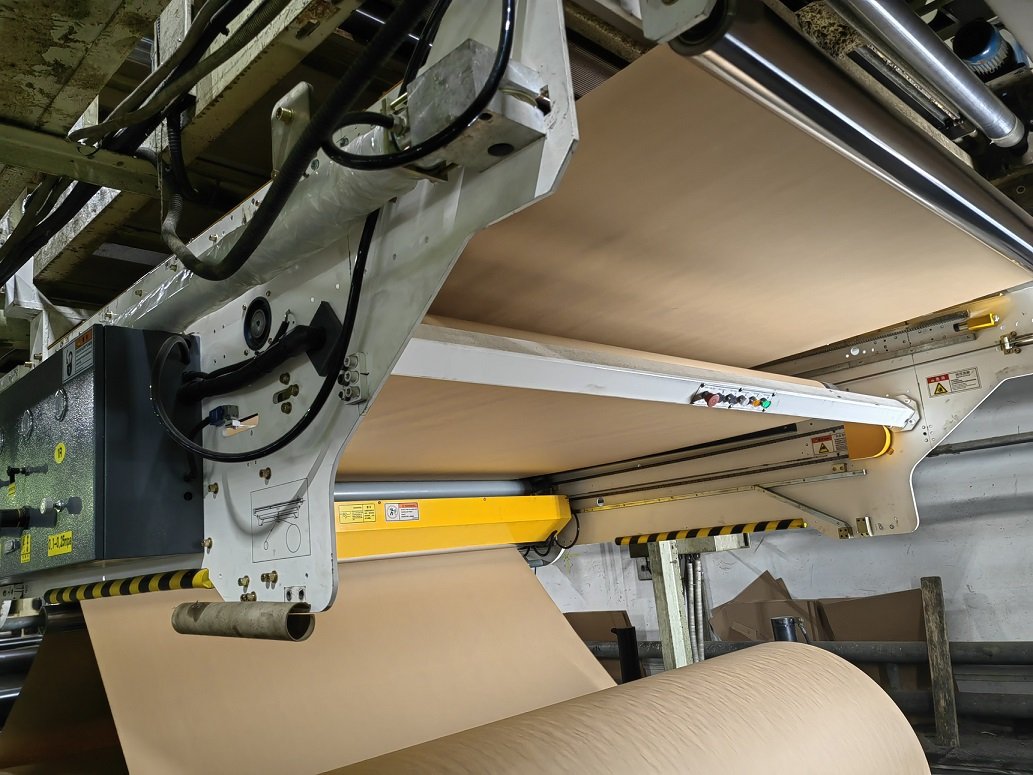

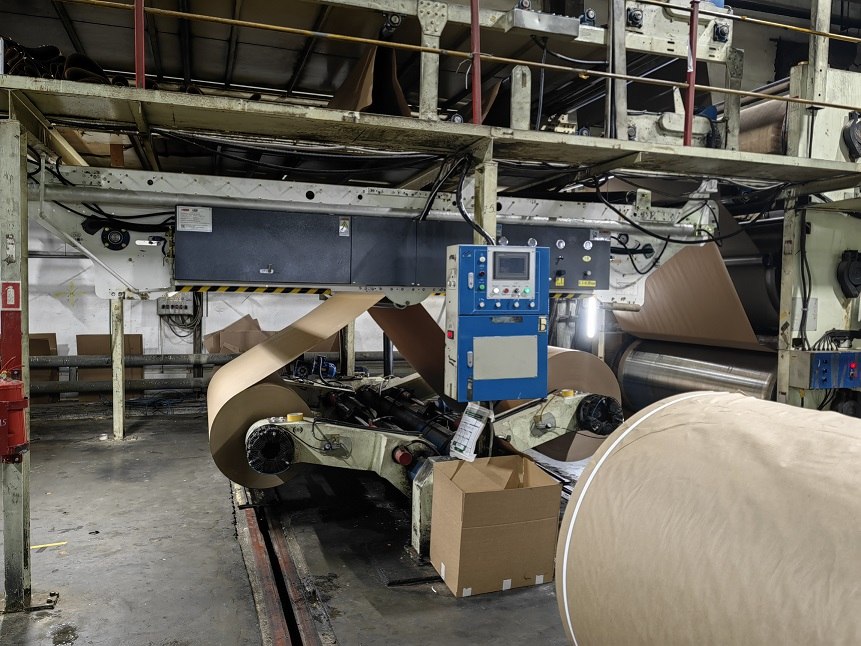

Технические параметры сплайсеров:

Рабочая ширина: 2200 мм;
Макс. скорость: 250 м/мин;

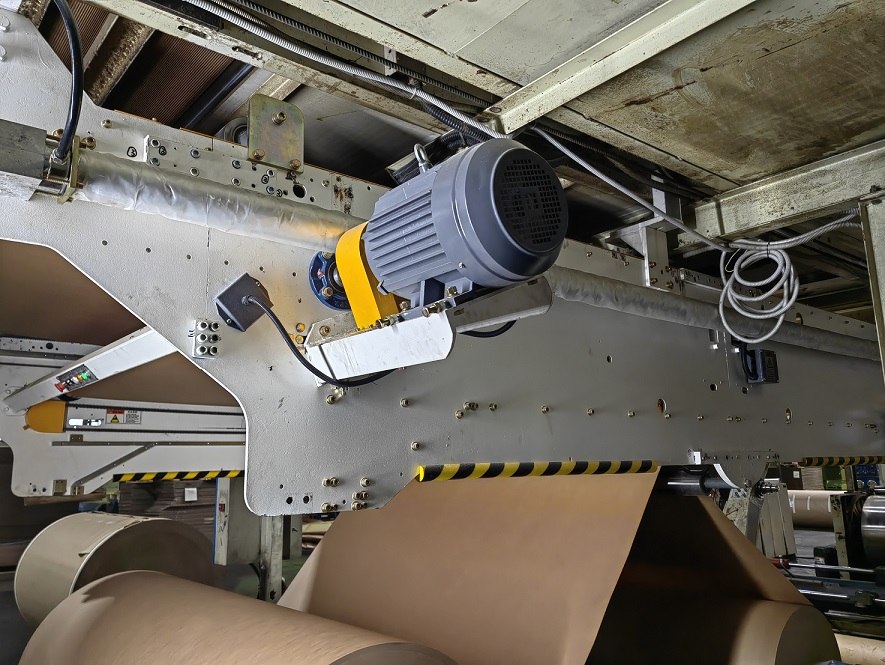

При соединении концов бумажного полотна, используется устройство позиционирования. Этот узел с помощью пневмопривода переворачивает и соединяет полотно, после чего автоматически отрезается конец, заканчивающийся бобины. С помощью системы PLC контролируется положение плавающего вала, что обеспечивает постоянное натяжение полотна и качественное соединение;
Соединение осуществляется автоматически при работе машины на высокой скорости;
Автоматическое соединение при “нулевой” скорости: означает, что в то время как машина работает с высокой скоростью, натяжение полотна стабильно, и в момент соединения скорость в точке соединения равна “0”. Благодаря этому, удается достичь высокой прочности соединение;
Используется с гидравлическими раскатами;
Макс. диаметр бобины: 1500 мм;
Время покрытия: ~ 3 сек;
Производитель тормозов: Schneider (Франция);
Производитель контакторов: Schneider (Франция);
Производитель реле: Schneider (Франция);
Пневматические узлы: SMC (Япония);
Максимальное давление: 6 МПа;
Максимальный вес: 2300 кг.

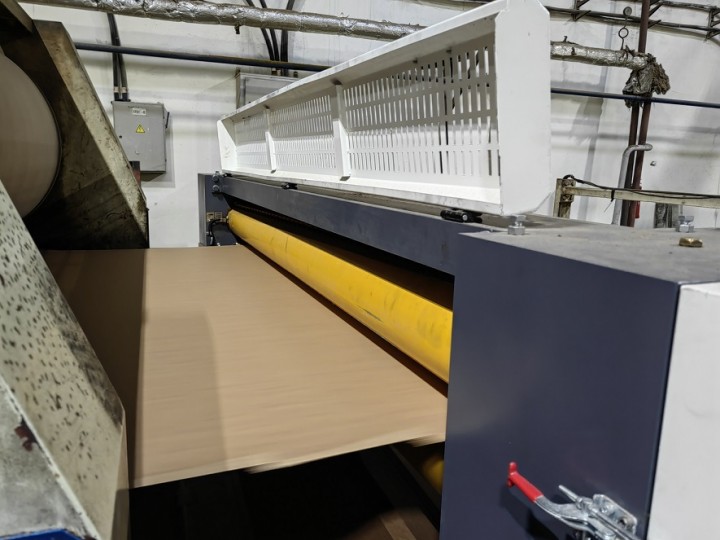

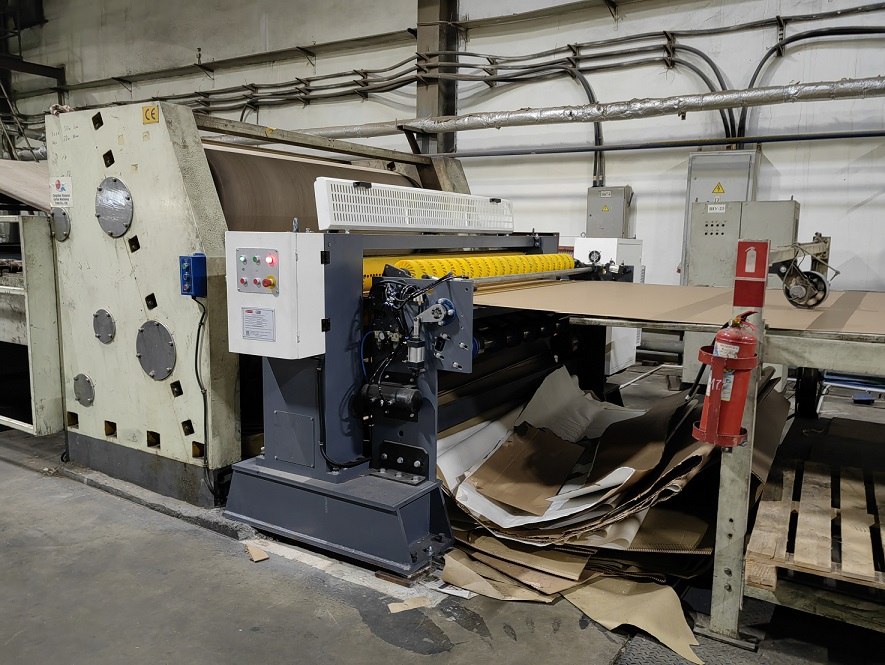

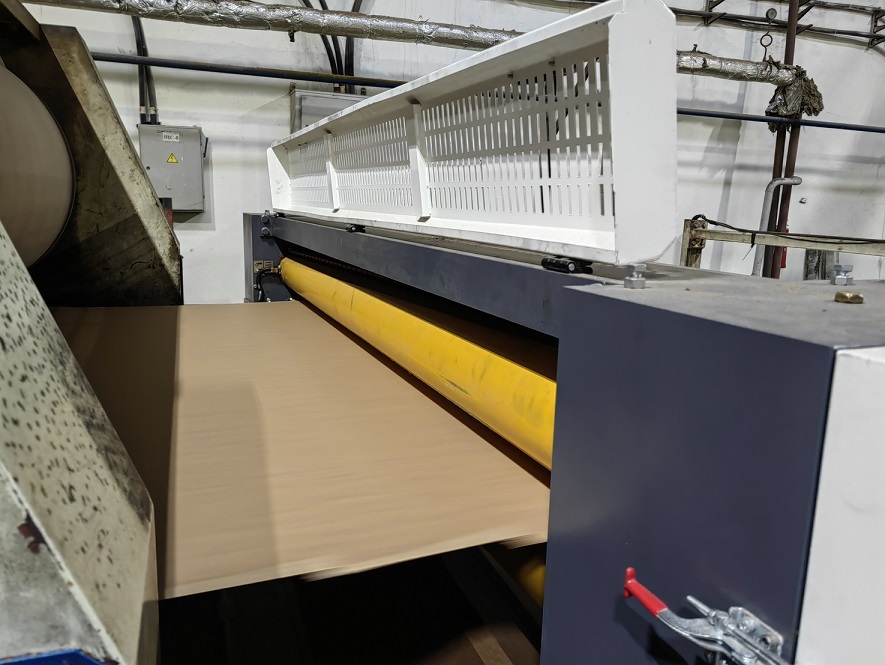

Технические параметры компьютеризированного отруба вырубки брака NC-QD:

Рабочая ширина: 2200 мм;
Длина отруба: 680 мм;
Точность отруба ≤+/-1 мм;
Режущий станок имеет спиральную структуру с инкрустированным передним стальным лезвием, зубчатый нож. ножницы, ножницы, усилие сдвига, длительный срок службы лезвия;

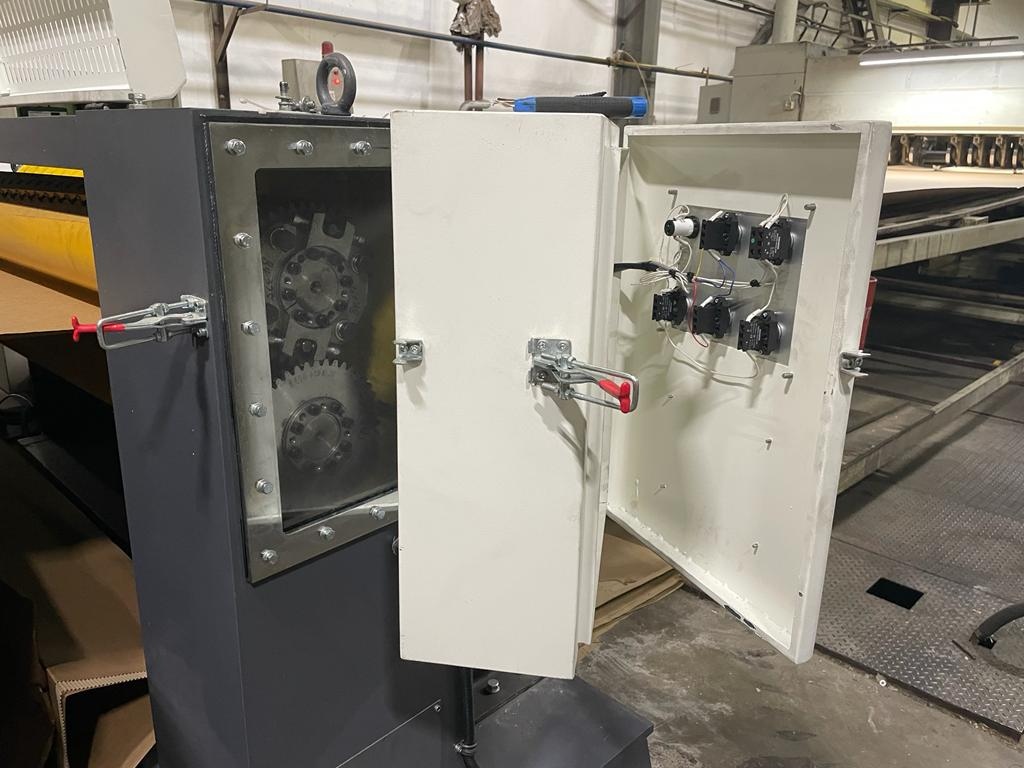

Прецизионная регулируемая шестерня без зазора для обеспечения точного зацепления лезвия, баланса хода;
Ножевой ролик: качественная прецизионная ковочная сталь, сбалансированная обработка, хорошая стабильность;
Основная рама и стеновая плита изготовлены из серого чугуна, обладают хорошей жесткостью и устойчивостью к вибрации;
В приводе используется импортный сервопривод переменного тока, быстрый и точный, с низким энергопотреблением;
Разрезает плохой картон автоматически или вручную, настраивая длину и разрез, так-же взаимодействует с пневматической частью, возможность отправлять макулатуру в отверстие для макулатуры;
Имеется возможность подключения к системе управления производством и автоматически менять заказы;
Мощность сервомотора: 12,5 кВт.
