Гофроагрегаты серии 2GL предназначены для изготовления листового и рулонного двухслойного гофрокартона. Предлагаем Вам рассмотреть несколько моделей, отличающихся форматом, производительностью и комплектацией:
Технические параметры линии 2GL100:
|
Технические данные |
2GL100 |
|
Макс. скорость (м/мин) |
100 |
|
Теплоноситель |
Пар / Электричество |
|
Рабочая скорость при паровом нагреве (м/мин) |
60-80 |
|
Рабочая скорость при электрическом нагреве (м/мин) |
40-60 |
|
Макс. ширина полотна (мм) |
1450/1650/1850 |
|
Выпускаемый профиль гофры (по желанию заказчика) |
А, В, С, Е, F, BC |
|
Максимальное давление пара (МПа) |
1,6 |
|
Потребляемый объем пара (кг/ч) |
800 |
|
Макс. мощность (кВт) |
50 |
|
Рабочая мощность (кВт) |
40 |
|
Требование по площади для инсталляции линии (м) |
12 x 5 x 2 |

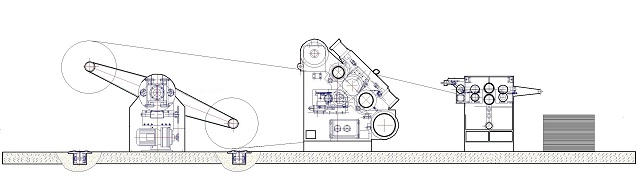

Интерактивная схема гофролинии
2GL100
Спецификация линии:
|
№ |
Комплектация гофроагрегата 2GL100 |
Кол-во |
|
|
1 |
Рельсы и тележки |
|
|
|
|
1.1 |
1 |
|
|
|
1.2 |
TR-1E (доп. опция) |
0 |
|
2 |
Раскаты для бобин |
|
|
|
|
2.1 |
1 |
|
|
|
2.2 |
Гидравлический раскат для бобин RS-3000GR (доп. опция) |
0 |
|
3 |
Гофропресс |
|
|
|
|
3.1 |
1 |
|
|
|
3.2 |
Электро-масляный гофропресс SF-10A (100 м/мин) (доп. опция) |
0 |
|
|
3.3 |
Вакуумный карданный гофропресс SF-290S (120 м/мин) (доп. опция) |
0 |
|
4 |
Станок продольной и поперечной резки |
||
|
4.1 |
1 |
||
|
5 |
Листоукладчик |
||
|
5.1 |
Листоукладчик для двухслойного гофрокартона (доп. опция) |
0 |
|
|
6 |
Клеевая кухня |
|
|
|
|
6.1 |
Клееприготовительная система и система циркуляции клея |
1 |
Видео пуско-наладки за 29 секунд:
Видео:
Технические параметры линии 2GL120:
|
Технические данные |
2GL120 |
|
Макс. скорость (м/мин) |
120 |
|
Теплоноситель |
Пар |
|
Рабочая скорость (м/мин) |
90-110 |
|
Макс. ширина полотна (мм) |
1450/1650/1850 |
|
Выпускаемый профиль гофры (по желанию заказчика) |
А, В, С, Е, F, BC |
|
Макс. давление пара (МПа) |
1,6 |
|
Потребляемый объем пара (кг/час) |
1000 |
|
Макс. Мощность (кВт) |
120 |
|
Рабочая мощность (кВт) |
100 |
|
Требование по площади для инсталляции линии (м) |
20 x 4,2 x 4,2 |

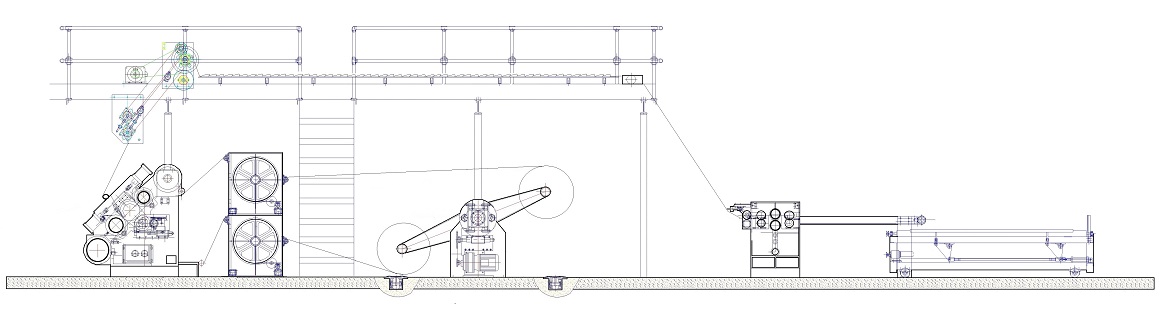

Интерактивная схема гофролинии
2GL120
Спецификация линии:
|
№ |
Комплектация гофроагрегата 2GL120 |
Кол-во |
|
|
1 |
Рельсы и тележки |
|
|
|
|
1.1 |
1 |
|
|
|
1.2 |
TR-1E (доп. опция) |
0 |
|
2 |
Раскаты для бобин |
|
|
|
2.1 |
1 |
||
|
|
2.2 |
Гидравлический раскат для бобин RS-3000GR (доп. опция) |
0 |
|
3 |
Гофропресс |
1 |
|
|
|
3.1 |
1 |
|
|
3.2 |
Кассетный гофропресс SF-320E (150 м/мин) (доп. опция) |
0 |
|
|
4 |
Накопительный мост |
|
|
|
|
4.1 |
1 |
|
|
5 |
Сдвоенный преднагреватель |
|
|
|
|
5.1 |
1 |
|
|
6 |
Продольно и поперечно-резательная машина с листоукладчиком |
|
|
|
|
6.1 |
1 |
|
|
7 |
Клеевая кухня |
||
|
|
7.1 |
Клееприготовительная система и система циркуляции клея |
1 |
|
8 |
Трубопроводная и паропроводная системы ZGX |
1 |
|
|
9 |
Электрическая и пневматическая системы EPS-1 |
1 |
|
Видео
e>
Технические параметры линии 2GL150:
|
Технические данные |
2GL150 |
|
Макс. скорость (м/мин) |
150 |
|
Теплоноситель |
Пар |
|
Рабочая скорость (м/мин) |
120-130 |
|
Макс. ширина полотна (мм) |
1450/1650/1850/2250 |
|
Выпускаемый профиль гофры (по желанию заказчика) |
А, В, С, Е, F, BC |
|
Макс. давление пара (МПа) |
1,6 |
|
Потребляемый объем пара (кг/час) |
1000 |
|
Макс. Мощность (кВт) |
120 |
|
Рабочая мощность (кВт) |
100 |
|
Требование по площади для инсталляции линии (м) |
20 x 4,2 x 4,2 |

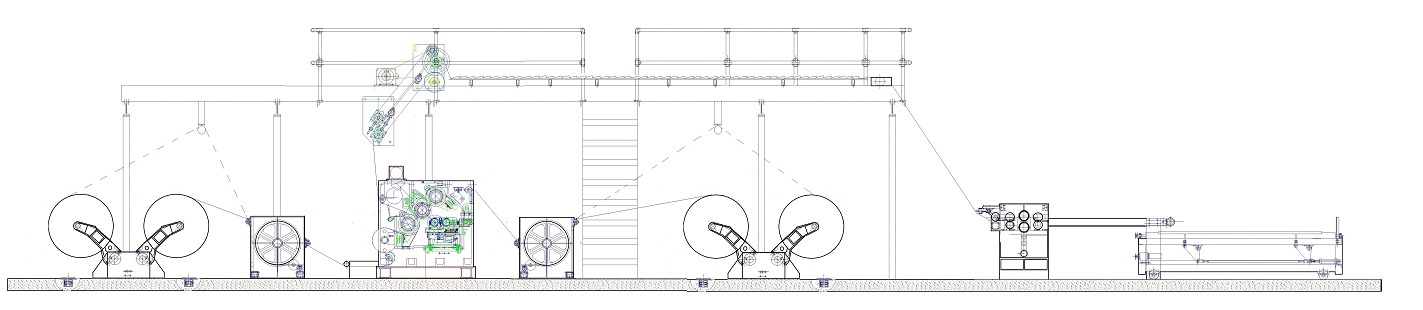

Интерактивная схема гофролинии
2GL150
Спецификация линии:
|
№ |
Комплектация гофроагрегата 2GL150 |
Кол-во |
|
|
1 |
Рельсы и тележки |
|
|
|
|
1.1 |
2 |
|
|
|
1.2 |
TR-1E (доп. опция) |
0 |
|
2 |
Раскаты для бобин |
|
|
|
|
2.1 |
2 |
|
|
3 |
Одинарный преднагреватель |
||
|
3.1 |
2 |
||
|
4 |
Гофропресс |
1 |
|
|
|
4.1 |
1 |
|
|
|
4.2 |
Кассетный гофропресс SF-320E (150 м/мин) (доп. опция) |
0 |
|
5 |
Накопительный мост |
|
|
|
|
5.1 |
1 |
|
|
6 |
Компьютеризированная продольно и поперечно-резательная машина с листоукладчиком |
|
|
|
|
6.1 |
1 |
|
|
7 |
Клеевая кухня |
||
|
|
7.1 |
Клееприготовительная система и система циркуляции клея |
1 |
|
8 |
Трубопроводная и паропроводная системы ZGX |
1 |
|
|
9 |
Электрическая и пневматическая системы EPS-1 |
1 |
|
Видео
Технические параметры линии 2GL250:
|
Технические данные |
2GL250 |
|
Макс. производительность (м/мин) |
250 |
|
Теплоноситель |
Пар |
|
Рабочая производительность при паровом нагреве (м/мин) |
210-220 |
|
Макс. ширина полотна (мм) |
2250/2550/2850 |
|
Выпускаемый профиль гофры (по желанию заказчика) |
А, В, С, Е, F, BC |
|
Макс. давление пара (МПа) |
1,6 |
|
Потребляемый объем пара (кг/час) |
1000 |
|
Макс. Мощность (кВт) |
150 |
|
Рабочая мощность (кВт) |
120 |
|
Требование по площади для инсталляции линии (м) |
25 x 4,2 x 4,2 |
Интерактивная схема гофролинии
2GL250
Спецификация линии:
|
№ |
Комплектация гофроагрегата 2GL250 |
Кол-во |
|
|
1 |
Рельсы и тележки |
|
|
|
|
1.1 |
2 |
|
|
2 |
Раскаты для бобин |
|
|
|
|
2.1 |
2 |
|
|
|
2.2 |
Гидравлический раскат для бобин ZJ-V7B (доп. опция) |
0 |
|
3 |
Одинарный преднагреватель |
|
|
|
|
3.1 |
2 |
|
|
4 |
Гофропресс |
1 |
|
|
|
4.1 |
1 |
|
|
5 |
Накопительный мост |
|
|
|
|
5.1 |
1 |
|
|
6 |
Компьютеризированная продольно и поперечно-резательная машина с листоукладчиком |
|
|
|
|
6.1 |
1 |
|
|
7 |
Клеевая кухня |
|
|
|
|
7.1 |
Клееприготовительная система и система циркуляции клея |
1 |
|
8 |
Трубопроводная и паропроводная системы ZGX |
1 |
|
|
9 |
Электрическая и пневматическая системы EPS-1 |
1 |
|
